オークラ輸送機

オークラ輸送機

樹脂製ホイールコンベヤ（コロコンミニ） KBSD型（軽荷重小物用）

樹脂製ホイールコンベヤ（コロコンミニ） KBSD型（軽荷重小物用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・ベルコンミニIIIに機幅を合わせた2溝フレーム採用。部材装着も簡単で...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定11件の候補があります。

  • CADデータ未対応

Loading...

商品仕様

外形図

グラビティコンベヤコロコンミニ スタンダードΦ12.5×10.5W樹脂製ホイール（KBSD型） 外形図

FW=機幅、FW-35=フレーム内幅、L=機長、P=ホイールピッチ

製品仕様

仕様

（1）機種KBSD／コロコンミニ（樹脂製・軽荷重小物用）
（2）呼称幅5075100150200250300350400500
FW 機幅（mm）95120145195245295345395445545
P ホイールピッチ（mm）15
（3）L機長※（mm）300、600、900、1,200、1,500、1,800、2,100
ホイール強度0.5kg/ホイール
搬送物寸法最小25角

注）手配時には呼称幅で表記してください。
※乱尺機長は150mmピッチでの製作になります。

  • ホイール：φ12.5×10.5W mm（POM）
  • フレーム：17.5W×40H mm（アルミ製）
  • 推奨脚：DAL、ZHSD、DSC

本体質量表

単位：kg
ホイールピッチ
（mm）		機長（mm）呼称幅
5075100150200250300350400500
159002.32.52.93.44.14.75.36.06.67.8
1,2003.13.43.94.65.66.47.18.18.910.6
1,5003.84.14.75.76.87.88.79.810.812.9

搬送質量の目安

許容荷重（水平分散荷重時、無衝撃時）

単位：kg
脚取付
ピッチ
（mm）		呼称幅
5075100150200250300350400500
6002929292929292921158
90044444444444444312312
1,20050505050505050423116
1,50050505050505050503821

注）上記は脚取付ピッチ間の許容荷重です。

構成部品

グラビティコンベヤコロコンミニ スタンダードΦ12.5×10.5W樹脂製ホイール（KBSD型） 構成部品

基本ユニット（ミニコロ/KB150）

グラビティコンベヤコロコンミニ スタンダードΦ12.5×10.5W樹脂製ホイール（KBSD型） 構成部品

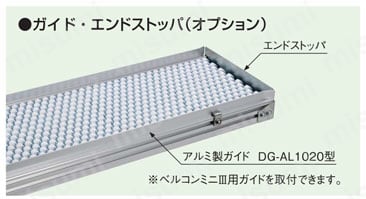

ガイド・エンドストッパ（オプション）

規格表

グラビティコンベヤコロコンミニ スタンダードΦ12.5×10.5W樹脂製ホイール（KBSD型） 規格表

選定サポート情報

型式

ストレート

グラビティコンベヤコロコンミニ スタンダードΦ12.5×10.5W樹脂製ホイール（KBSD型） 選定サポート

（1）機種、（2）呼称幅、（3）L機長

型番リスト

表示件数:
  1. 1
型番
ローラ外径(mm)
ローラ幅(mm)
ローラ当たりの強度(kg)
ローラ強度(N/1本)
仕様
搬送長さ L(mm)
種類
フレーム材質
フレーム表面処理
用途
外形高さ H(mm)
詳細タイプ
FW 機幅(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
-
-
-
-
-
-
-
-
-
-
基本ユニット
-

1個

312円( 343円 )

在庫品1日目

当日出荷可能

12.5
50
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
75
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
100
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
150
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
200
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
250
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
300
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
350
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
400
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

12.5
500
0.5
4.9～4.9
標準
300 ～ 2100
本体
アルミニウム
なし
軽搬送小物用
41.1
-
-

1個

-( - )

2日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ベルコンミニIIIに機幅を合わせた2溝フレーム採用。部材装着も簡単でより使いやすくなりました
・アルミフレームにΦ12.5の樹脂ホイールをフレームに組み込んだ小物搬送用コンベヤ
・KBEDはベルコンミニIIIと機幅を合わせた2溝フレームでM6ナット（1種）が側面のどこからでも挿入でき、部材装着も簡単
・搬送長さ300-2100まで150mm単位、ローラ幅50-500mmまで指定可能です


コンベヤの設計・選定でお困りの方はこちら。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
