薬液用バルブ 手動タイプ ダブルフェルール・メタルガスケットシール継手/チューブ出し

薬液用バルブ 手動タイプ ダブルフェルール・メタルガスケットシール継手/チューブ出し

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
49,044円 ～ 163,252円
税込価格
53,948円 ～ 179,577円

【特長】・内部漏れ防止ガイドリング・マイクロバブルの発生を防止ダイヤフラム（P...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

未確定40件の候補があります。

  • CADデータ未対応

Loading...

商品情報

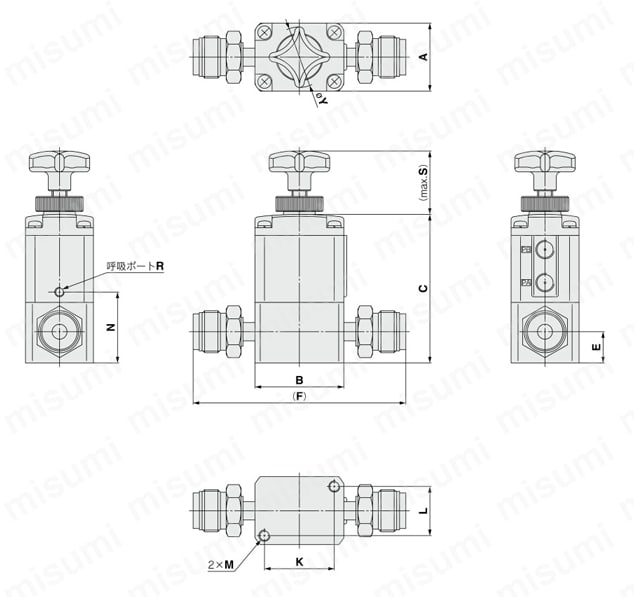

外形図

ダブルフェルール継手付

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 外形図1

メタルガスケットシール継手付

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 外形図2

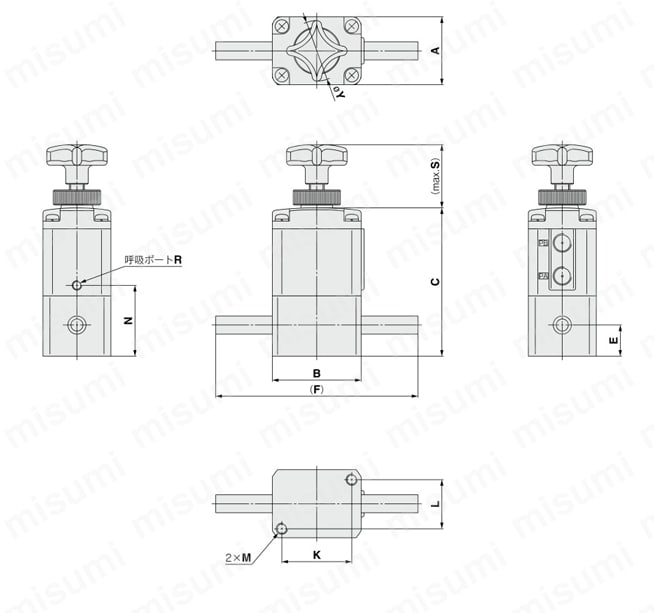

チューブ出し

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 外形図3

製品仕様

標準仕様

型番LVH20MLVH30MLVH40MLVH50MLVH60M
チューブ外径ミリサイズ注1）6101219-
インチサイズ1/43/81/23/41
オリフィス径φ4φ8φ12φ20φ22
流量特性Kv0.31.42.85.16.8
Cv0.351.73.368
耐圧（MPa）1
使用圧力（MPa）〈A→B流れ〉0～0.5
弁漏れ量（cm3/min）0（水圧にて）
使用流体温度（℃）0～+100
周囲温度（℃）0～+60
継手種類ダブルフェルール継手
メタルガスケットシール継手付、チューブ出し

注1）ミリサイズは、継手種類：DとTのみになります。

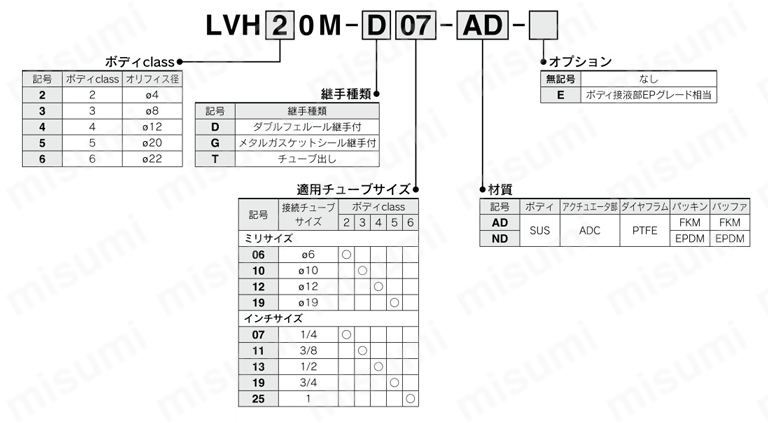

型式表示方法

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 製品仕様関連画像1

規格表

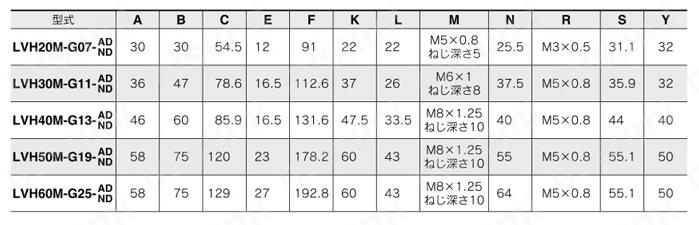

単位：mm

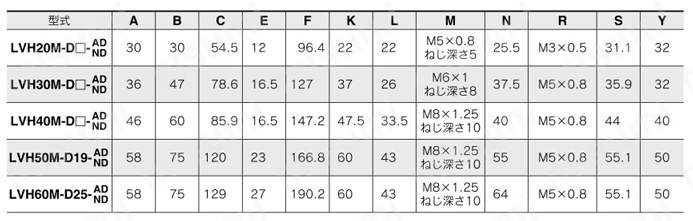

ダブルフェルール継手付

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 規格表1

メタルガスケットシール継手付

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 規格表2

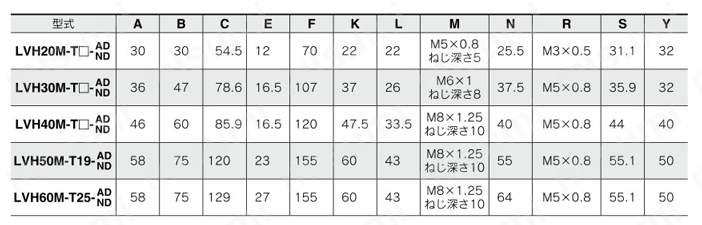

チューブ出し

薬液用バルブ 手動タイプ 継手一体型/ねじ込み型 LVHシリーズ マニホールド・マニホールド用バルブ 規格表3

型番リスト

表示件数:
