三菱電機

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 37,611円～ 132,415円

税込価格: 41,372円～ 145,657円

【特長】・ラインアップを拡充。機械に最適なモータでスマートな装置を構築。・小容...

種類：

モータ単体
仕様電圧：

200Vクラス
電源：

単相/三相
分解能(p/rev)：

67,108,864
減速機：

なし

(i)ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

型番

未確定192件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

HK-KT053W（B）、HK-KT13W（B）、HK-KT1M3W（B） ^{（注3、4）}

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図1

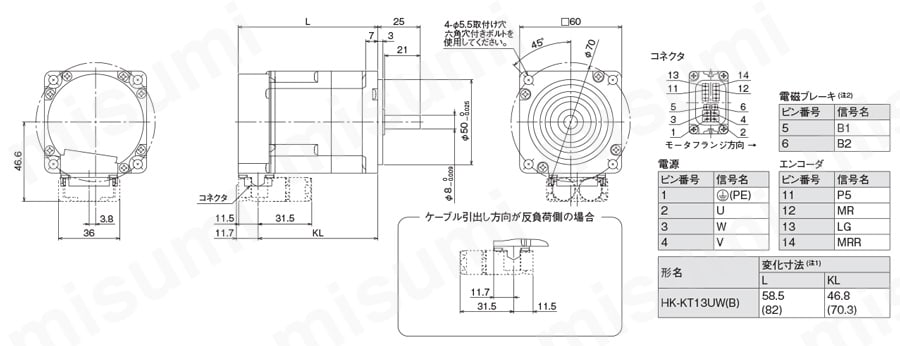

HK-KT13UW（B）

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図2

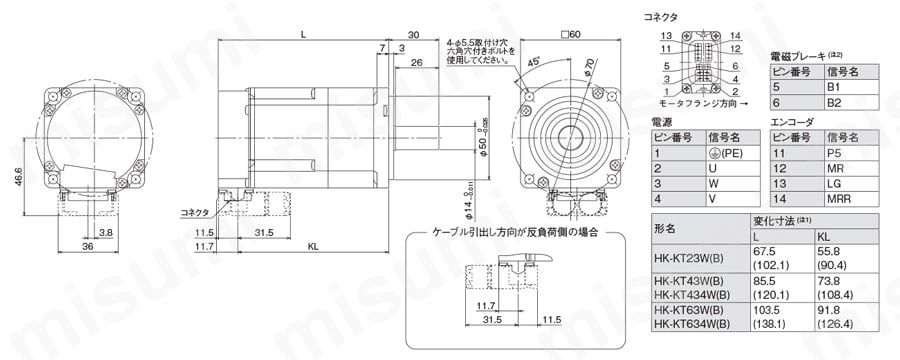

HK-KT23W（B）、HK-KT43W（B）、HK-KT63W（B）、HK-KT434W（B）, HK-KT634W（B）

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図3

HK-KT23UW（B）、HK-KT43UW（B）^{（注3、4）}

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図4

HK-KT103W（B）、HK-KT1034W（B）

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図5

HK-KT153W（B）,HK-KT203W（B）, HK-KT202W（B）,HK-KT1534W（B）, HK-KT2034W（B）, HK-KT2024W（B）

単位：mm

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）外形図6

注）
1．（）内の値は電磁ブレーキ付きの場合です。
2．電磁ブレーキ端子（B1、B2）には極性はありません。
3．オイルシールの有無に関わらず外形寸法は同じです。
4．負荷との連結には、摩擦継手を使用してください。

製品仕様

HK-KT_W（低慣性、小容量）
200Vサーボアンプ接続時仕様

注）
1. サーボモータの慣性モーメントに対する負荷慣性モーメントの比率です。
2. 軸貫通部を除きます。
3. （）は組み合わせるサーボアンプを変更して、トルクを増大させた場合の値です。
4. 電源電圧降下時には連続特性および回転速度は保証できません。
5. 昇降軸のようにアンバランストルクが発生する機械では、アンバランストルクは定格トルクの70 %以下で使用してください。
6. オイルシール付きのHK-KT053Wは減定格率80 %で使用可能です。
8. 6000 r/min以下の場合、28倍以下です。
9. 100 Wサーボアンプと組み合わせる場合、定格回転速度で運転したときの推奨負荷慣性モーメント比です。
定格回転速度を超えて使用する場合、ドライブシステム容量選定ソフトウェアMotorizerで回生オプションの要否を確認してください。容量の大きなサーボアンプと組み合わせることも可能です。

MELSERVO-J5シリーズサーボモータ HK-KTシリーズ（小容量・低慣性）製品仕様関連画像2

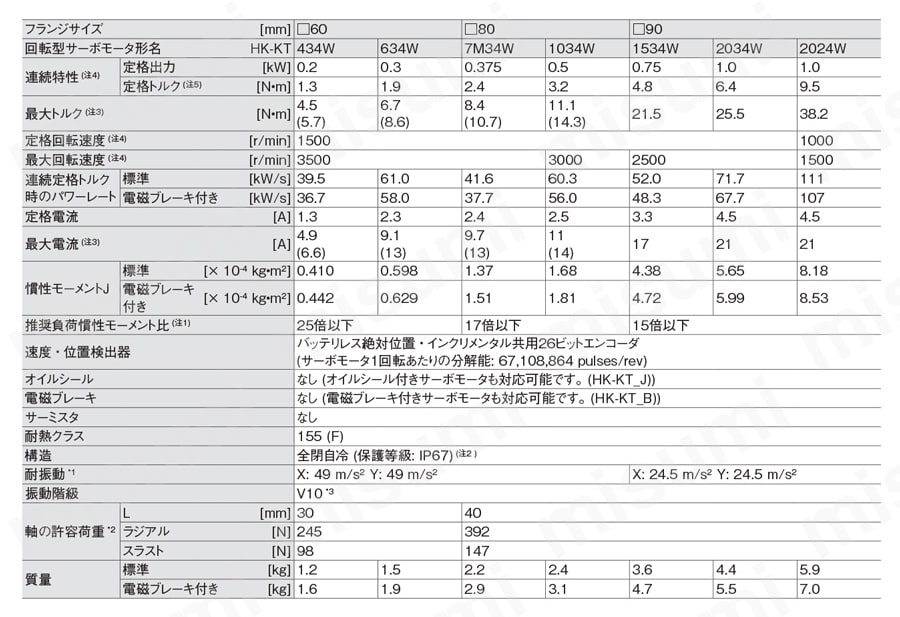

HK-KT_4_W（低慣性、小容量）
200Vサーボアンプ接続時仕様

製品仕様

注）
1. 電磁ブレーキは保持用です。制動用途には使用できません。
2. ブレーキギャップは調整できませんので、制動により再調整が必要になるまでの期間を電磁ブレーキ寿命としています。

型番リスト

表示件数:

型番	定格出力容量(W)	角フランジ寸法(mm)	電磁ブレーキ	軸端形状	定格回転速度(r/min)	モータ系列	オイルシール	構造仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HK-KT053W	50	40	なし	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	37,611円( 41,372円 )	15日目
HK-KT053WB	50	40	あり	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	58,379円( 64,217円 )	15日目
HK-KT053WBD	50	40	あり	Dカット軸	3000	HK-KT_W	なし	標準	1個	66,494円( 73,143円 )	15日目
HK-KT053WBJ	50	40	あり	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	71,051円( 78,156円 )	4日目
HK-KT053WBK	50	40	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	66,995円( 73,695円 )	15日目
HK-KT053WBN	50	40	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	66,494円( 73,143円 )	4日目
HK-KT053WD	50	40	なし	Dカット軸	3000	HK-KT_W	なし	標準	1個	45,729円( 50,302円 )	15日目
HK-KT053WJ	50	40	なし	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	50,264円( 55,290円 )	4日目
HK-KT053WK	50	40	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	46,211円( 50,832円 )	15日目
HK-KT053WN	50	40	なし	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	45,729円( 50,302円 )	4日目
HK-KT1M3W	150	40	なし	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	48,010円( 52,811円 )	15日目
HK-KT1M3WB	150	40	あり	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	64,944円( 71,438円 )	15日目
HK-KT1M3WBD	150	40	あり	Dカット軸	3000	HK-KT_W	なし	標準	1個	73,071円( 80,378円 )	15日目
HK-KT1M3WBJ	150	40	あり	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	77,625円( 85,388円 )	4日目
HK-KT1M3WBK	150	40	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	73,553円( 80,908円 )	15日目
HK-KT1M3WBN	150	40	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	73,071円( 80,378円 )	4日目
HK-KT1M3WD	150	40	なし	Dカット軸	3000	HK-KT_W	なし	標準	1個	52,301円( 57,531円 )	15日目
HK-KT1M3WJ	150	40	なし	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	56,829円( 62,512円 )	4日目
HK-KT1M3WK	150	40	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	52,777円( 58,055円 )	15日目
HK-KT1M3WN	150	40	なし	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	52,301円( 57,531円 )	4日目
HK-KT7M3UW	750	90	なし	標準（ストレート軸）	3000	HK-KT_W	なし	フラット型	1個	70,557円( 77,613円 )	4日目
HK-KT7M3UWB	750	90	あり	標準（ストレート軸）	3000	HK-KT_W	なし	フラット型	1個	97,910円( 107,701円 )	4日目
HK-KT7M3UWBJ	750	90	あり	標準（ストレート軸）	3000	HK-KT_W	付き	フラット型	1個	111,158円( 122,274円 )	4日目
HK-KT7M3UWBK	750	90	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	フラット型	1個	106,600円( 117,260円 )	4日目
HK-KT7M3UWBN	750	90	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	フラット型	1個	106,026円( 116,629円 )	4日目
HK-KT7M3UWJ	750	90	なし	標準（ストレート軸）	3000	HK-KT_W	付き	フラット型	1個	83,721円( 92,093円 )	4日目
HK-KT7M3UWK	750	90	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	フラット型	1個	79,166円( 87,083円 )	4日目
HK-KT7M3UWN	750	90	なし	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	フラット型	1個	78,673円( 86,540円 )	4日目
HK-KT7M3W	750	80	なし	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	70,557円( 77,613円 )	15日目
HK-KT7M3WB	750	80	あり	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	97,417円( 107,159円 )	15日目
HK-KT7M3WBJ	750	80	あり	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	110,676円( 121,744円 )	4日目
HK-KT7M3WBK	750	80	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	106,026円( 116,629円 )	15日目
HK-KT7M3WBN	750	80	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	105,544円( 116,098円 )	4日目
HK-KT7M3WJ	750	80	なし	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	83,721円( 92,093円 )	4日目
HK-KT7M3WK	750	80	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	79,166円( 87,083円 )	15日目
HK-KT7M3WN	750	80	なし	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	78,673円( 86,540円 )	4日目
HK-KT7M34W	750	80	なし	標準（ストレート軸）	3000	HK-KT_4_W	なし	標準	1個	70,557円( 77,613円 )	4日目
HK-KT7M34WB	750	80	あり	標準（ストレート軸）	3000	HK-KT_4_W	なし	標準	1個	97,910円( 107,701円 )	4日目
HK-KT7M34WBJ	750	80	あり	標準（ストレート軸）	3000	HK-KT_4_W	付き	標準	1個	110,676円( 121,744円 )	4日目
HK-KT7M34WBK	750	80	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_4_W	なし	標準	1個	106,026円( 116,629円 )	4日目
HK-KT7M34WBN	750	80	あり	キー溝付き軸（キーなし）	3000	HK-KT_4_W	なし	標準	1個	105,544円( 116,098円 )	4日目
HK-KT7M34WJ	750	80	なし	標準（ストレート軸）	3000	HK-KT_4_W	付き	標準	1個	83,721円( 92,093円 )	4日目
HK-KT7M34WK	750	80	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_4_W	なし	標準	1個	79,166円( 87,083円 )	4日目
HK-KT7M34WN	750	80	なし	キー溝付き軸（キーなし）	3000	HK-KT_4_W	なし	標準	1個	78,673円( 86,540円 )	4日目
HK-KT13UW	100	60	なし	標準（ストレート軸）	3000	HK-KT_W	なし	フラット型	1個	42,471円( 46,718円 )	4日目
HK-KT13UWB	100	60	あり	標準（ストレート軸）	3000	HK-KT_W	なし	フラット型	1個	64,944円( 71,438円 )	4日目
HK-KT13UWBD	100	60	あり	Dカット軸	3000	HK-KT_W	なし	フラット型	1個	73,071円( 80,378円 )	4日目
HK-KT13UWBJ	100	60	あり	標準（ストレート軸）	3000	HK-KT_W	付き	フラット型	1個	78,199円( 86,019円 )	4日目
HK-KT13UWBK	100	60	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	フラット型	1個	73,553円( 80,908円 )	4日目
HK-KT13UWBN	100	60	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	フラット型	1個	73,071円( 80,378円 )	4日目
HK-KT13UWD	100	60	なし	Dカット軸	3000	HK-KT_W	なし	フラット型	1個	47,193円( 51,912円 )	4日目
HK-KT13UWJ	100	60	なし	標準（ストレート軸）	3000	HK-KT_W	付き	フラット型	1個	52,301円( 57,531円 )	4日目
HK-KT13UWK	100	60	なし	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	フラット型	1個	47,755円( 52,531円 )	4日目
HK-KT13UWN	100	60	なし	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	フラット型	1個	47,193円( 51,912円 )	4日目
HK-KT13W	100	40	なし	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	39,070円( 42,977円 )	15日目
HK-KT13WB	100	40	あり	標準（ストレート軸）	3000	HK-KT_W	なし	標準	1個	59,924円( 65,916円 )	15日目
HK-KT13WBD	100	40	あり	Dカット軸	3000	HK-KT_W	なし	標準	1個	68,051円( 74,856円 )	15日目
HK-KT13WBJ	100	40	あり	標準（ストレート軸）	3000	HK-KT_W	付き	標準	1個	72,606円( 79,867円 )	4日目
HK-KT13WBK	100	40	あり	キー溝付き軸（両丸キー付き）	3000	HK-KT_W	なし	標準	1個	68,534円( 75,387円 )	15日目
HK-KT13WBN	100	40	あり	キー溝付き軸（キーなし）	3000	HK-KT_W	なし	標準	1個	68,051円( 74,856円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・ラインアップを拡充。機械に最適なモータでスマートな装置を構築。
・小容量、低慣性。
・分解能26ビットバッテリレス絶対位置エンコーダ搭載。
・定格回転速度3000r/min、最大回転速度6700r/min。
・400Vやフラット型もラインアップ。
・ONEコネクタに対応。

(i)ご注意

三菱電機製商品は土曜日着指定の対応致しかねます。ご注文時、ご指定頂けますが対応はできかねますので、予めご了承下さい。

カタログ

ダウンロード (PDF)

カタログ（見開き版）

閉じる

あと8項目で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
