仕様・寸法を表示する

追加工・オプション

駿河精機

駿河精機

水平面Zステージ（UX）

水平面Zステージ（UX）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
56,959円 ～ 61,239円
税込価格
62,655円 ～ 67,363円

「豊富なオプション」「軽量」「高精度」な手動水平面Z軸ステージです。【特長】・...

詳細情報を確認する

  • ステージ面：
    水平
  • 移動ガイド：
    クロスローラ
  • 移動量（範囲）(mm)：
    ～±10.0
  • テーブル材質：
    アルミニウム
  • 透過穴(テーブルセンタ穴)：
    なし
  • テーブル平行度(μm)：
    100
  • 送りツマミ位置：
    センタ
  • クランプ：
    標準
  • 勝手違い：
    標準
  • テーブル表面処理：
    黒アルマイト
  • グリース仕様：
    標準グリース
  • マイクロ取付角度：
    標準
  • 精度検査表：
    なし
  • 運動の垂直度(μm)：
    3
  • 平行度(μm)：
    100

型番

未確定6件の候補があります。

Loading...

商品仕様

選定サポート情報

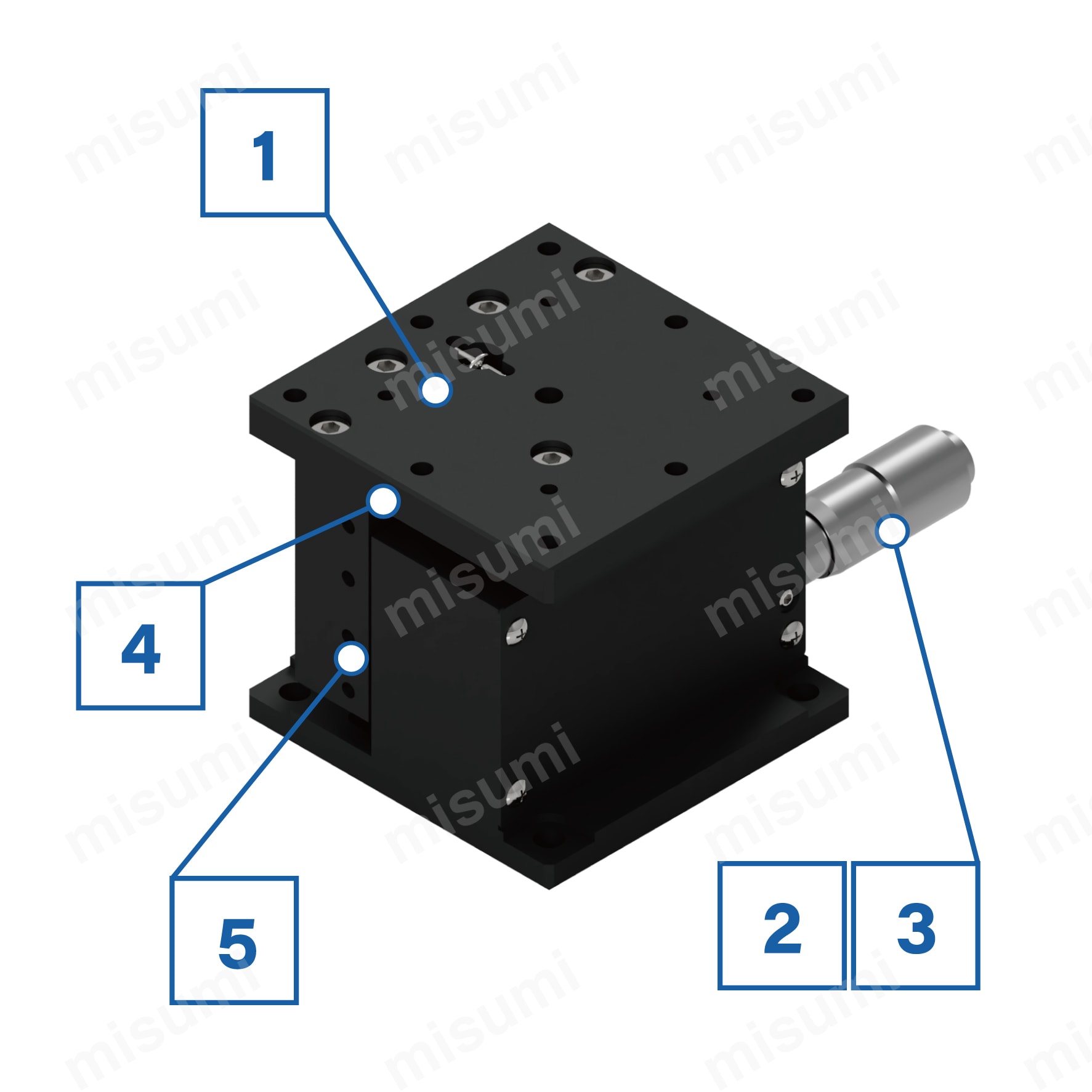

画面左の「絞り込み条件」を選択し、以下6つのステップで仕様を確定します。 *1

  1. 1 テーブルサイズ長さL（mm）・テーブルサイズ幅W（mm）を選択
  2. 2 送り方式を選択
  3. 3 マイクロ取付角度を選択
  4. 4 クランプ方式を選択
  5. 5 グリース仕様を選択 *2
  6. 6 検査成績書添付の有無を選択

画像は□40サイズ、標準マイクロメータ、標準クランプ仕様

手動直動ステージの選定手順
  1. *1本体の種類やオプションの組み合わせにより、絞り込み条件に表示されないことがございます。
  2. *2グリース種類は耐環境性を保証するものではありません。
  1. 1 テーブルサイズ長さL（mm）・テーブルサイズ幅W（mm）を選択

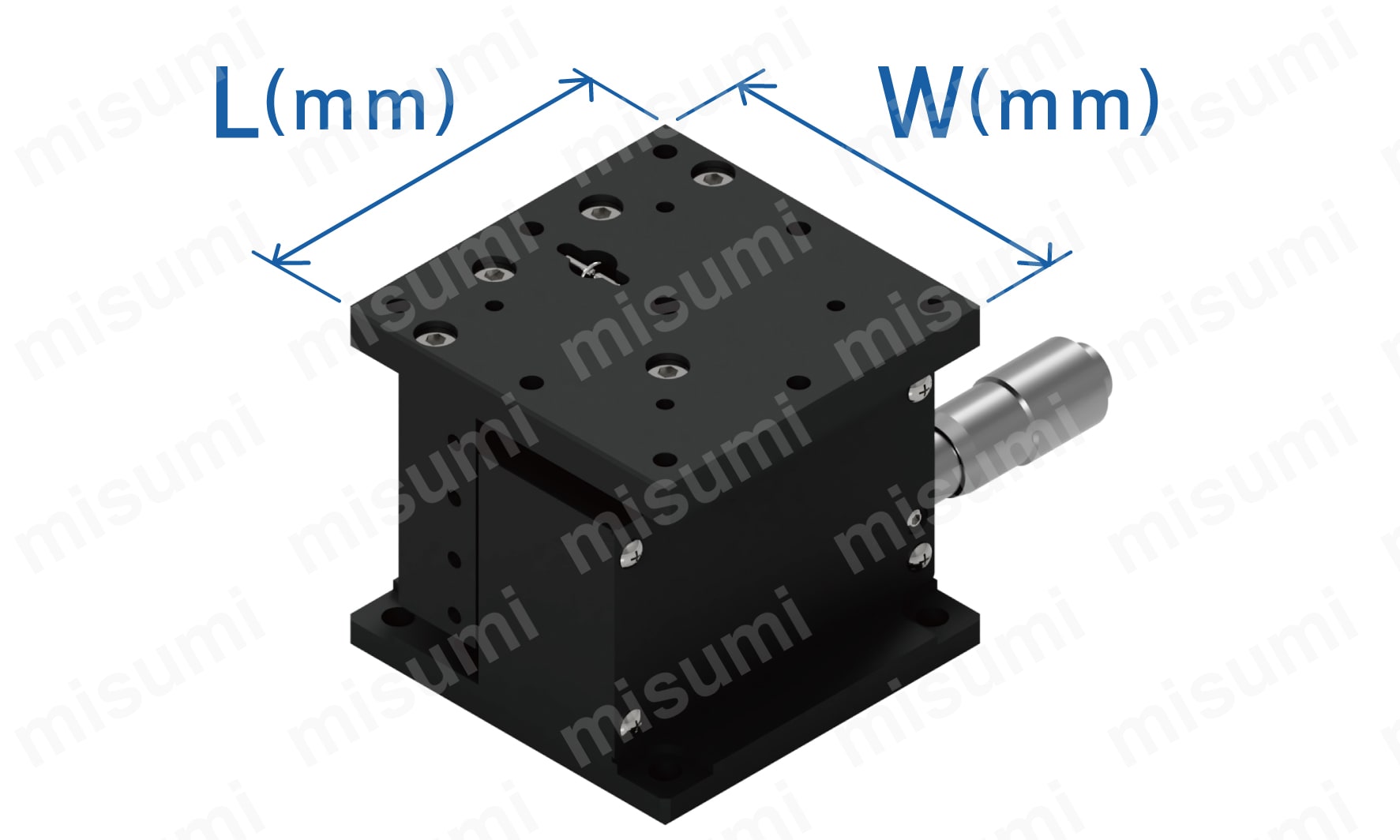

テーブル長さ L（mm）　×　テーブル幅 W（mm）

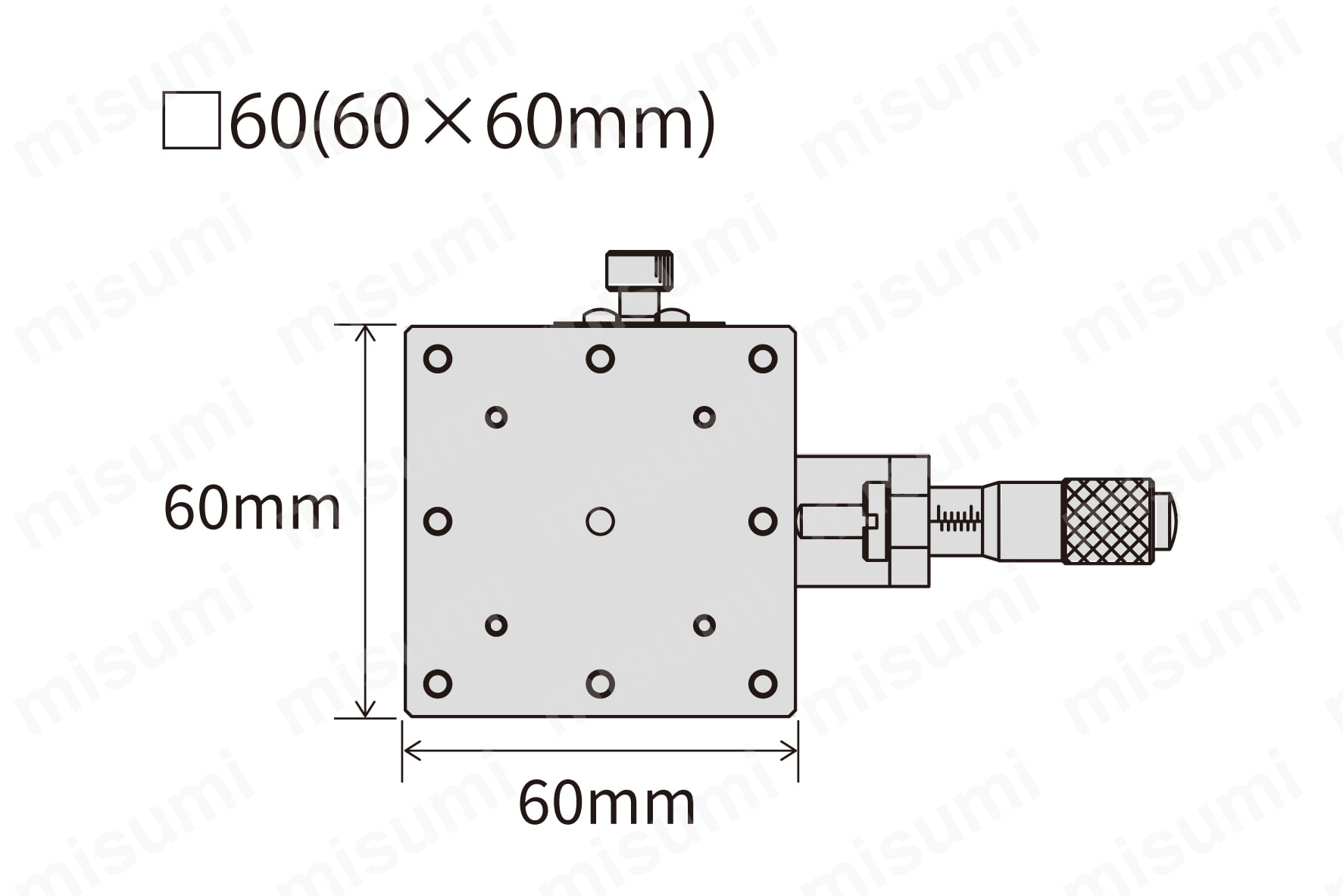

テーブルサイズの例

  1. 2 送り方式を選択

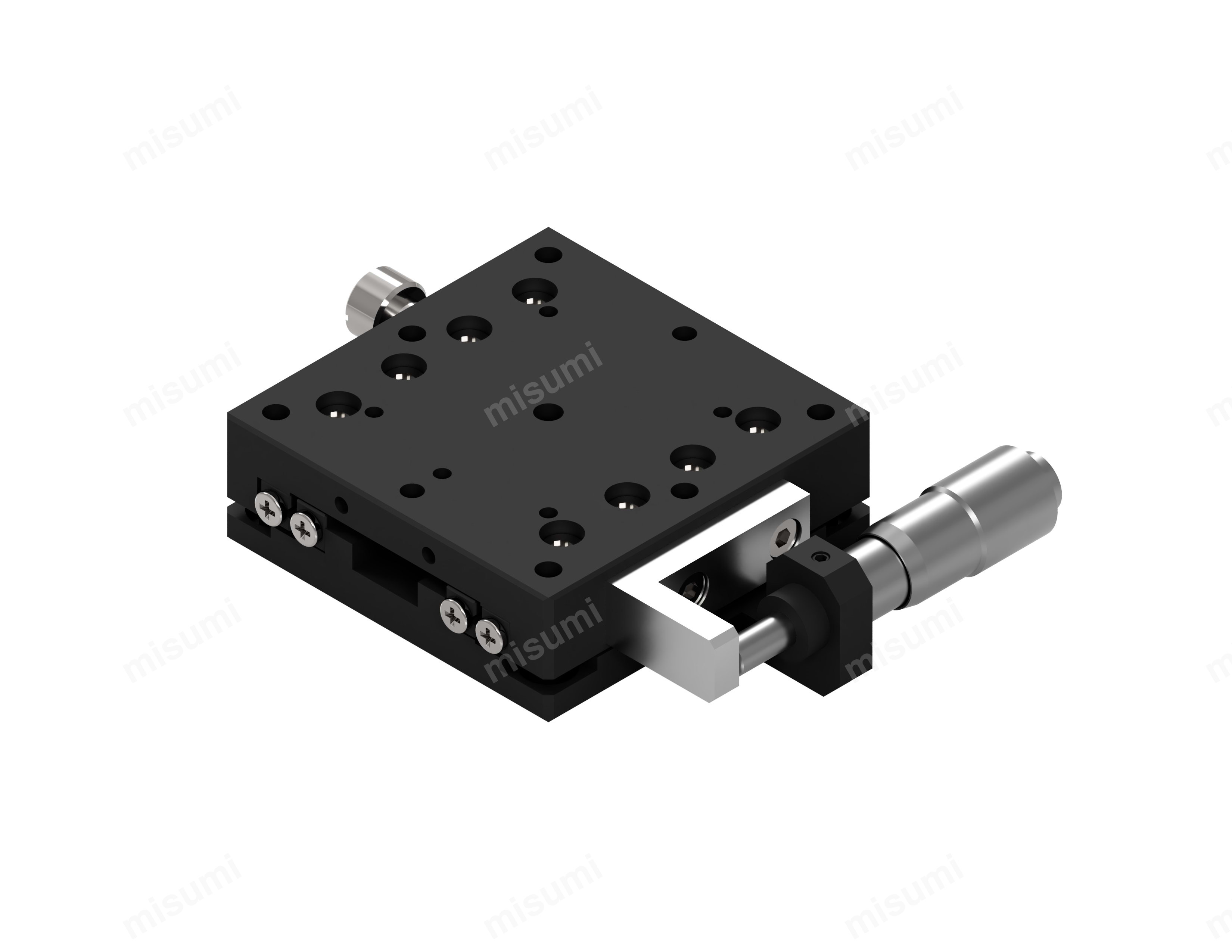

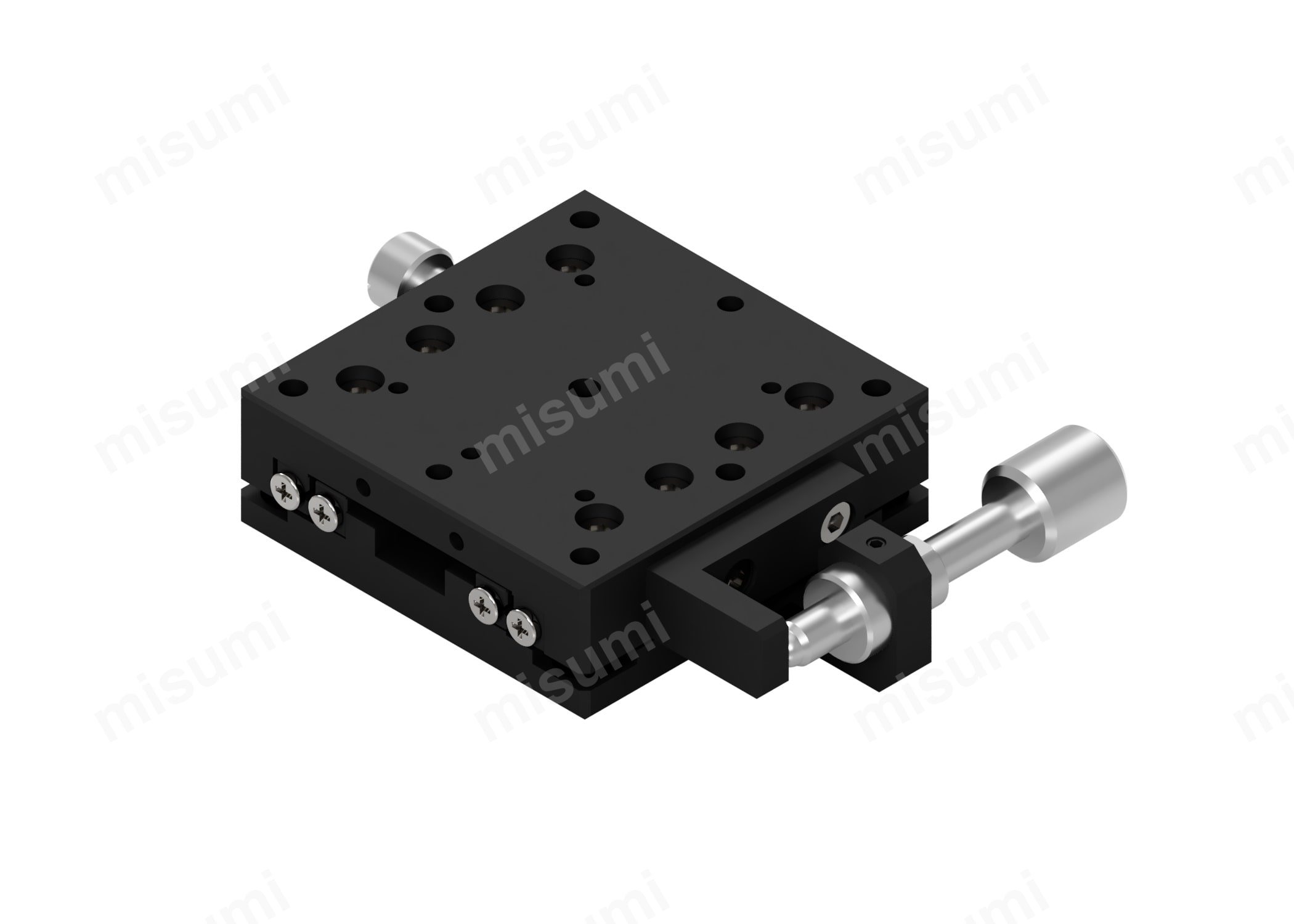

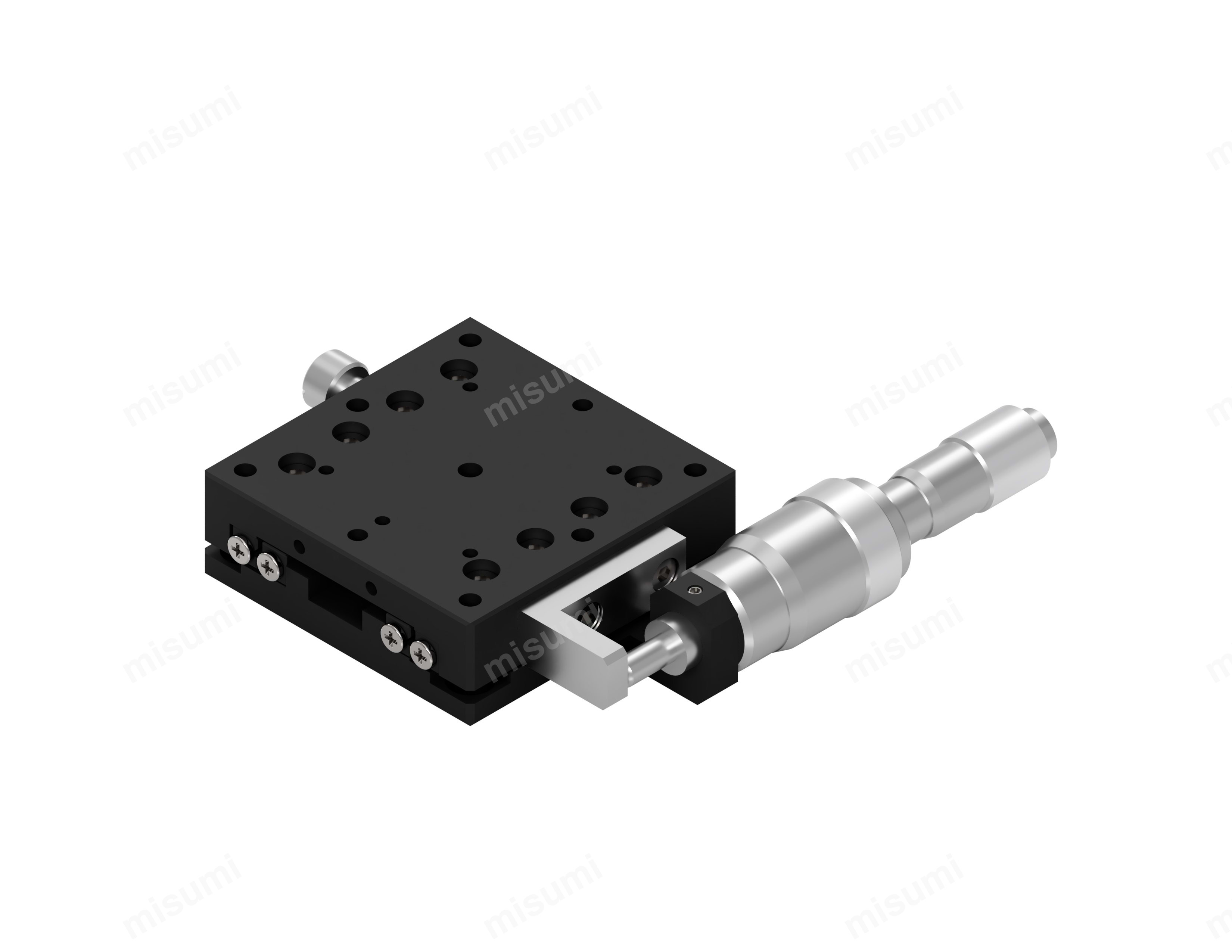

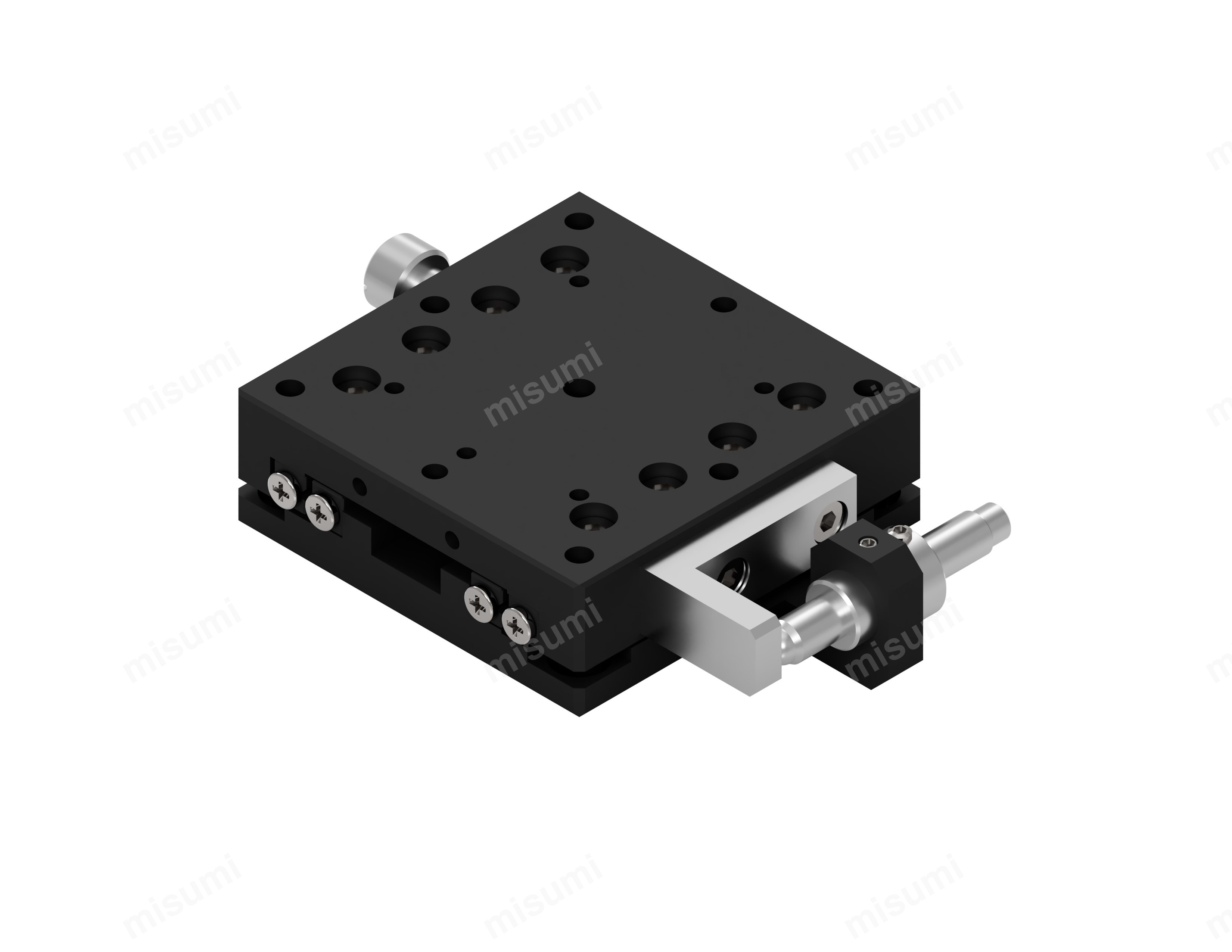

■送り方式の特長とイメージ  注意：画像は直動ステージです

送り方式標準マイクロメータ送りねじ0.5mmピッチ
送りねじ0.25mmピッチ		送りねじ六角0.5mmピッチ
送りねじ六角0.25mmピッチ		粗微動マイクロメータデジマチックマイクロメータ高感度マイクロ
特長-コストダウン
ねじピッチの選択が可能		誤操作の防止
省スペース化		より微細な位置決め
最小目盛0.5μm		デジタル表示で読取り簡単
最小表示1μm		滑らかな操作感でより微細な位置決めに対応
イメージ
  • 送り方式＝マイクロなしを選択した場合は、別途送り機構をご用意ください。

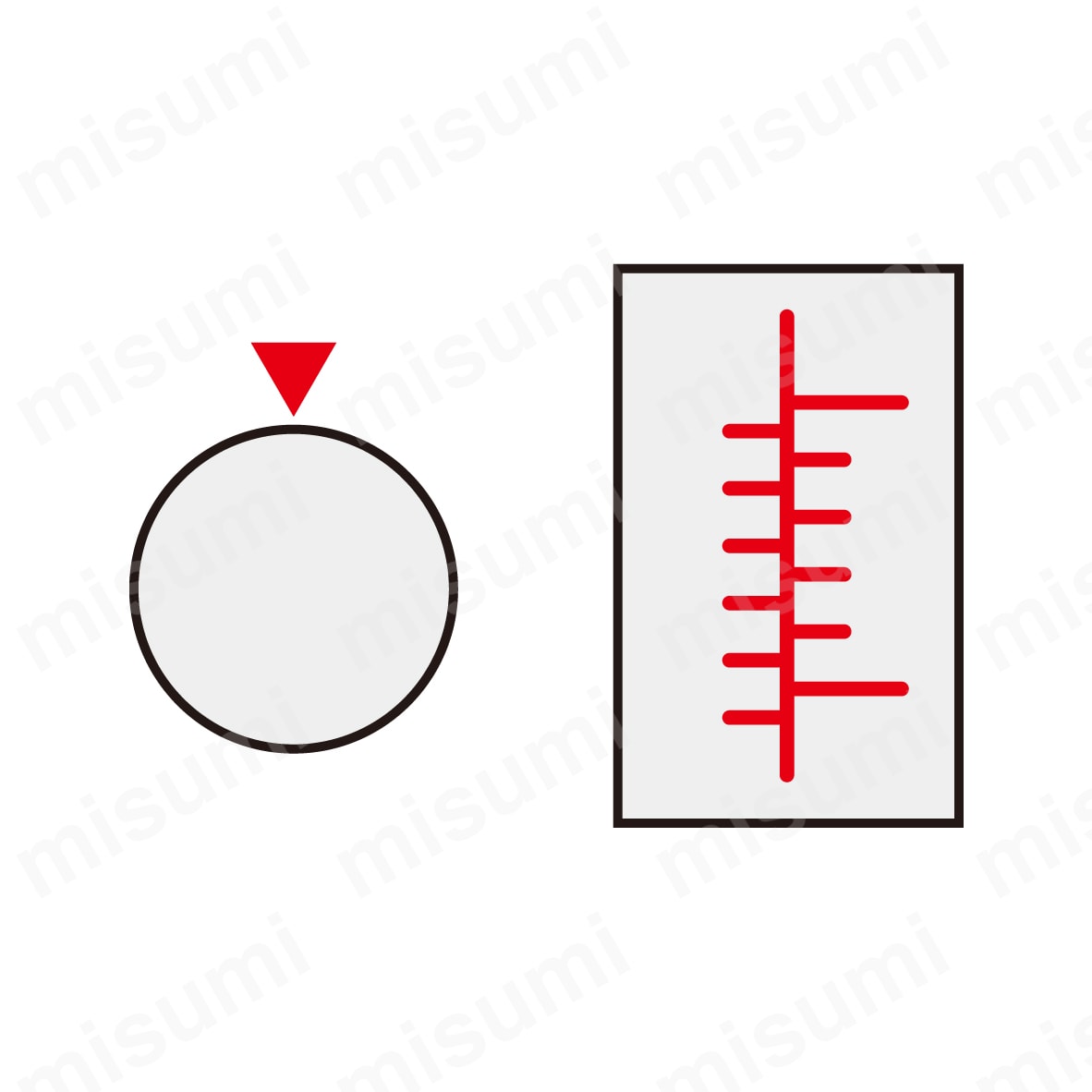

  1. 3 マイクロ取付角度を選択

■マイクロ取付角度

標準
センタ押し

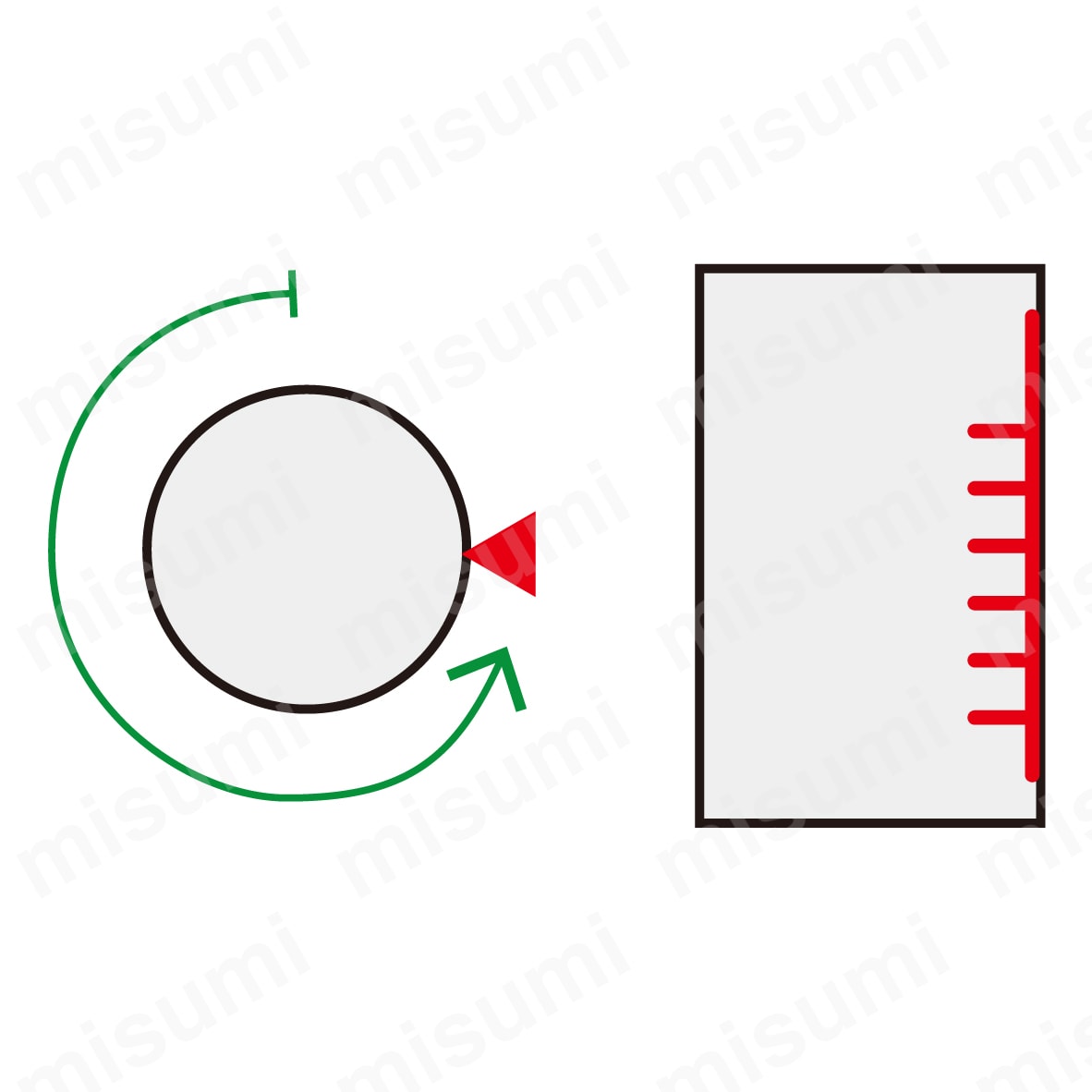

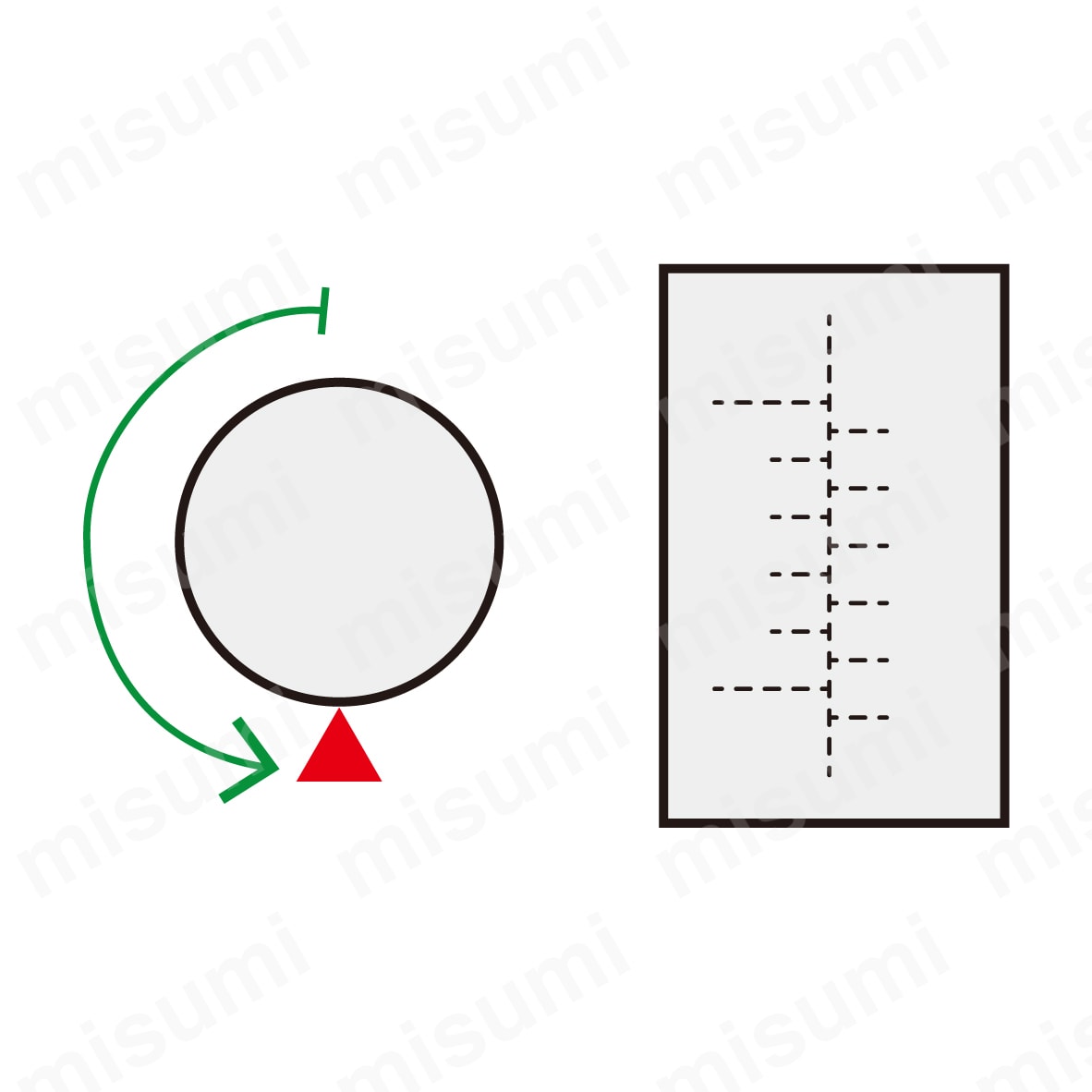

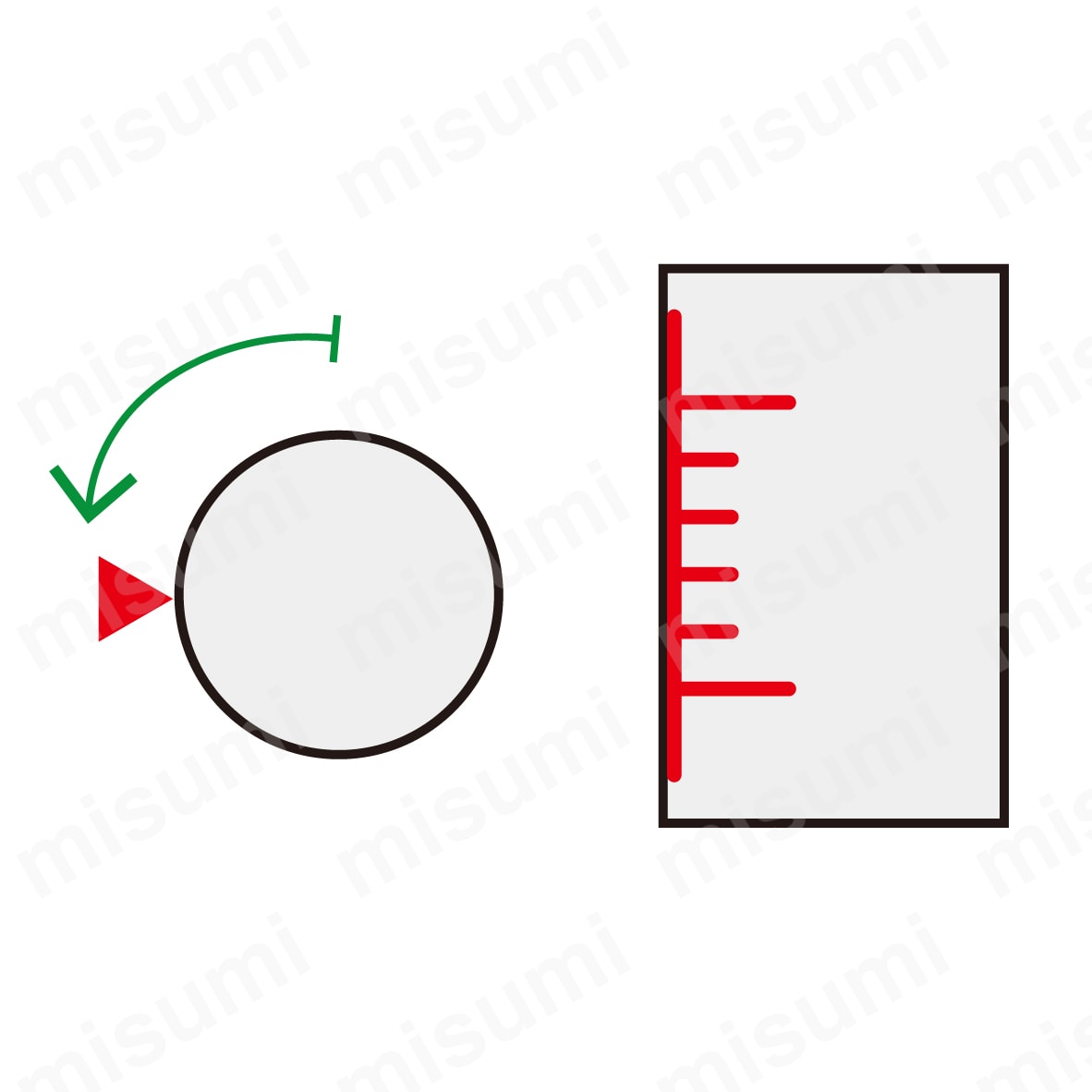

標準90° *3180° *3270° *3
標準90°＊4180°＊4270°＊4
  1. *3マイクロ取付角度＝90°／180°／270°は送り方式＝標準マイクロメータ／デジマチックマイクロメータ／粗微動マイクロメータ／高感度マイクロメータの場合のみ選択可能です。
  1. 4 クランプ方式を選択

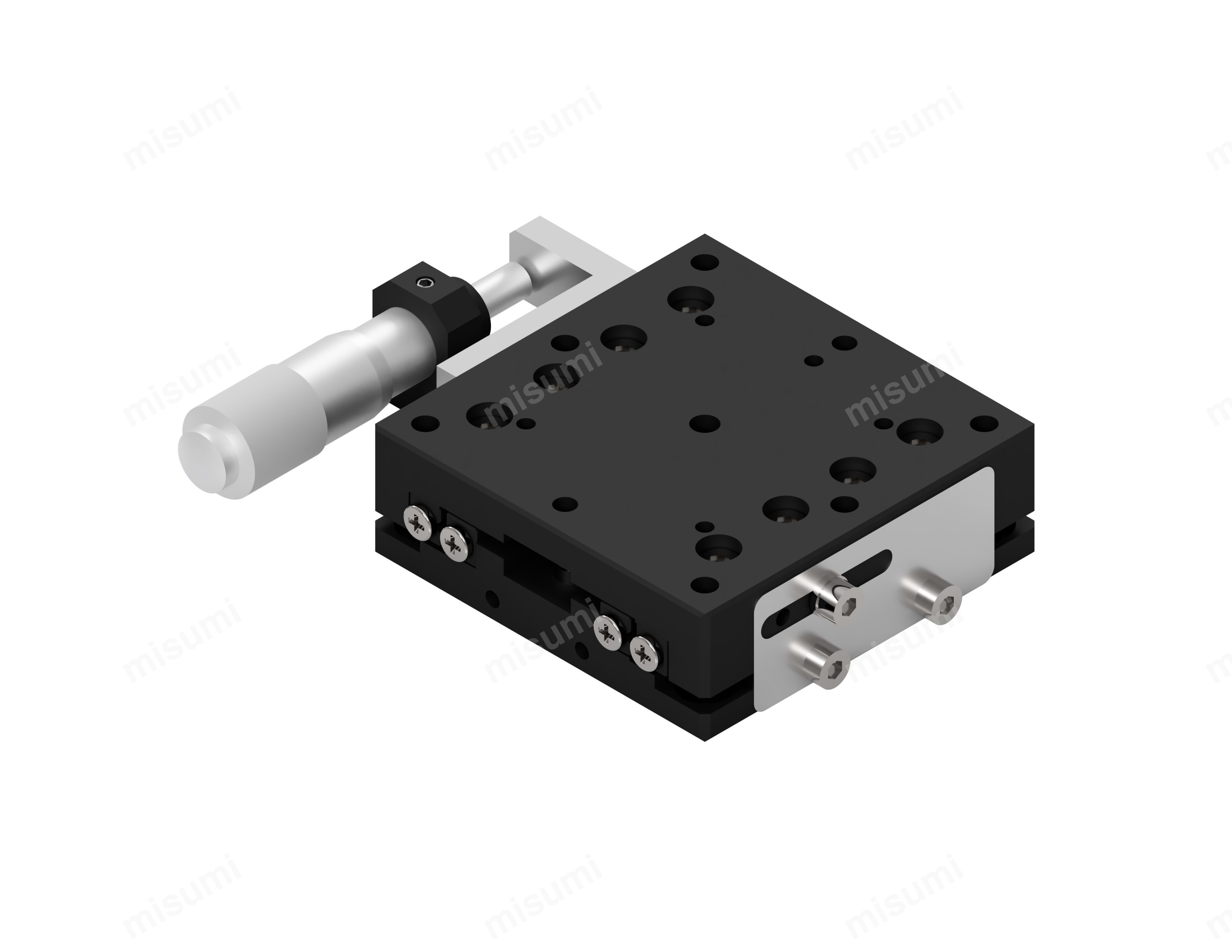

■クランプ方式の特長とイメージ  注意：画像は直動ステージです。

クランプ方式標準クランプ六角穴付きボルト
特長－誤操作の防止
イメージ

  1. 5 グリースの種類を選択 *4

■グリース種類とその特長

グリース種類特長
標準グリース－
AFFグリース低発塵性
LG2グリース低発塵性
Y-VACグリース高真空下での低蒸発性

  1. *4グリース種類は耐環境性を保証するものではありません。
  1. 6 検査成績書添付の有無を選択


    駿河精機のステージは、工場出荷の際に厳重な製品検査を行っています。
    検査結果が記載された検査成績書の添付をご希望の場合は「検査成績書：あり」を選択してください。



    検査項目の一例（検査項目は機種により異なります）

    ■ 位置決め誤差
    ■ 移動精度
    ■ 平行度
    ■ 偏芯量
    ■ 面振れ
    ■ 回転中心高さ（ワークディスタンス）
    ■ 直角度
    ■ バックラッシ
    ■ ストローク確認及びリミットセンサ動作確認

    • 選択を完了すると、「指定中の仕様・寸法情報」に選定結果の仕様が表示されます。選択内容との相違が無いかご確認ください。

    型番リスト

    表示件数:
    1. 1
    型番
    送り方式
    耐荷重（範囲）(N)
    テーブル長さ（範囲）(mm)
    テーブル幅（範囲）(mm)
    テーブルサイズ(長さ) L(mm)
    テーブルサイズ(幅) W(mm)
    耐荷重(N)
    ストローク(Z距離)(mm)
    モーメント剛性（ピッチング）("/N・cm)
    モーメント剛性（ヨーイング）("/N・cm)
    モーメント剛性（ローリング）("/N・cm)
    送り方式(mm)
    マイクロ最小読取(μm)
    自重(kg)
    付属品
    		RoHS

    ?

    最小発注数量
    通常単価(税別)(税込単価)
    • 価格の安い順
    • 価格の高い順
    • 解除
    通常
    出荷日
    • 早い順
    • 遅い順
    • 解除
    送りねじ
    5.1～30.0
    26～40
    26～40
    40
    40
    29.4
    ±3
    1.15
    0.54
    0.49
    送りねじ六角0.5mmピッチ
    -
    0.19
    六角穴付ボルトM3-8 4本
    		10

    1個

    57,565円( 63,322円 )

    12日目

    マイクロメータヘッド
    5.1～30.0
    26～40
    26～40
    40
    40
    29.4
    ±3
    1.15
    0.54
    0.49
    標準マイクロメータ
    10
    0.19
    六角穴付ボルトM3-8 4本
    		10

    1個

    57,508円( 63,259円 )

    12日目

    送りねじ
    5.1～30.0
    26～40
    26～40
    40
    40
    29.4
    ±3
    1.15
    0.54
    0.49
    送りねじ0.5mmピッチ
    -
    0.19
    六角穴付ボルトM3-8 4本
    		10

    1個

    56,959円( 62,655円 )

    12日目

    送りねじ
    30.1～50.0
    41～60
    41～60
    60
    60
    49
    ±5
    0.33
    0.08
    0.13
    送りねじ六角0.5mmピッチ
    -
    0.43
    六角穴付ボルトM4-10 4本
    		10

    1個

    61,239円( 67,363円 )

    12日目

    マイクロメータヘッド
    30.1～50.0
    41～60
    41～60
    60
    60
    49
    ±5
    0.33
    0.08
    0.13
    標準マイクロメータ
    10
    0.43
    六角穴付ボルトM4-10 4本
    		10

    1個

    61,181円( 67,299円 )

    12日目

    送りねじ
    30.1～50.0
    41～60
    41～60
    60
    60
    49
    ±5
    0.33
    0.08
    0.13
    送りねじ0.5mmピッチ
    -
    0.43
    六角穴付ボルトM4-10 4本
    		10

    1個

    60,633円( 66,696円 )

    12日目

    1. 1

    Loading...

    詳細情報

    基本情報

    「豊富なオプション」「軽量」「高精度」な手動水平面Z軸ステージです。
    【特長】・豊富なオプション
    送り方式変更、クランプ方式変更、グリース変更など、要求仕様や使用環境に応じた多彩なオプションを用意し、設計工数の削減に貢献。
    従来はカスタム製作が必要だった仕様を標準化。
    ・軽量・高精度
    本体（ベース）にアルミ、送り機構部にマイクロメータ（＊1）、ガイド機構部にクロスローラを用い、軽量且つ高精度を実現。
    筐体は黒色のため、光学関連での使用に最適。
    ＊1：送り機構部の送り方式はマイクロメータの他に送りねじやデジマチックマイクロメータ等に変更可能
    ・テーブルサイズ
    40mm×40mm、60mm×60mmの2種類を用意。
    【用途】・カメラ、顕微鏡、センサ、光学部品の精密調整
    ・半導体や液晶、計測器関連の生産、組立、検査工程の位置決め
    ・光学実験

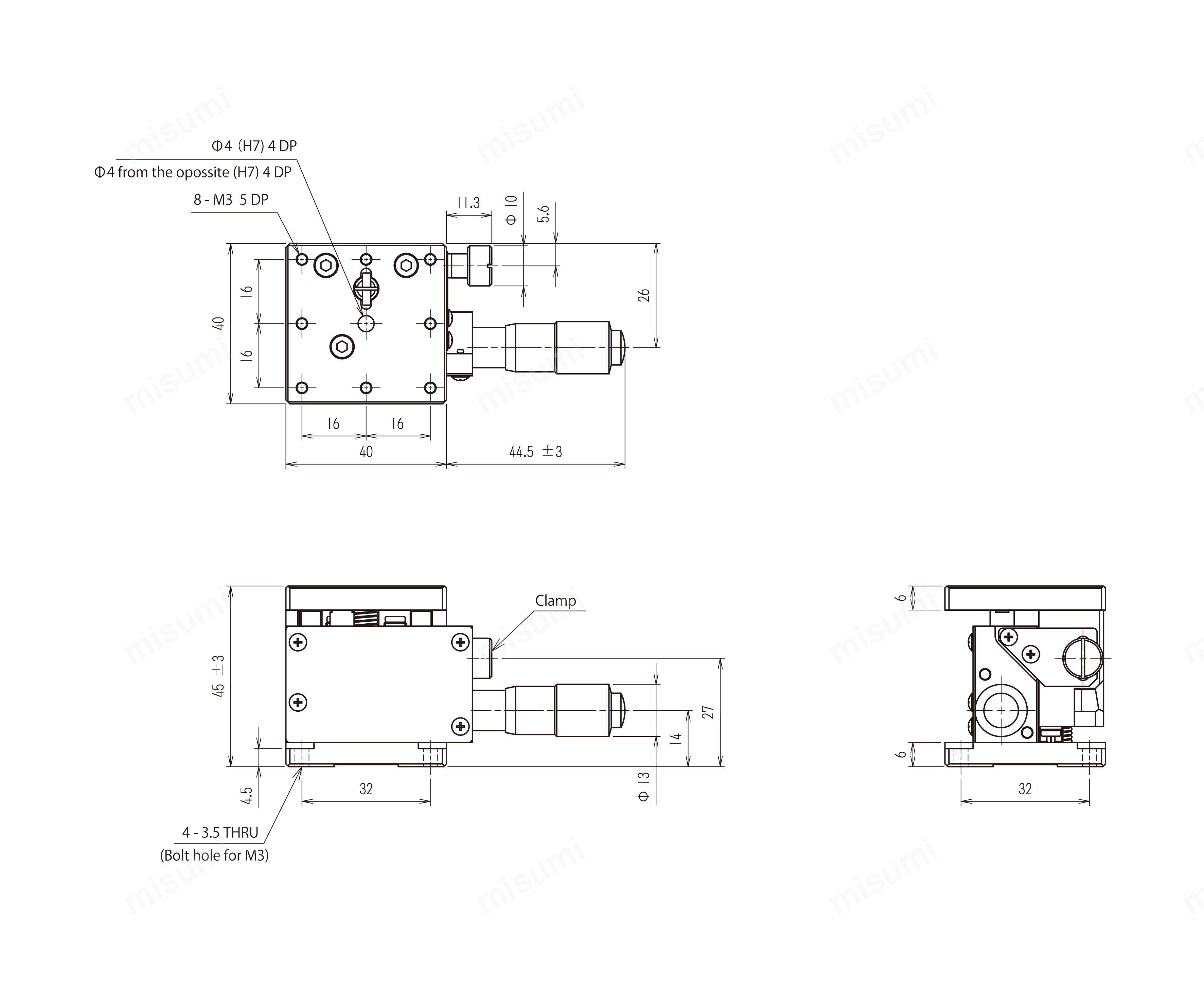

    外形図

    外形図

    ステージサイズ：40mm×40mm 標準マイクロメータ／標準クランプ

    ステージサイズ：60mm×60mm 標準マイクロメータ／標準クランプ

    共通仕様

    製品仕様

    ステージサイズ40×40mm60×60mm
    精度項目耐荷重kgf　【N】耐荷重kgf　【N】
    設置姿勢水平3.0　【29.4】5.0　【49.0】
    天吊不可不可
    壁付-水平3.0　【29.4】5.0　【49.0】
    壁付-垂直 *13.0　【29.4】5.0　【49.0】
    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
