低速シリンダ 複動 片ロッド クリーンシリーズ 10-/11-CM2X-Zシリーズ

低速シリンダ 複動 片ロッド クリーンシリーズ 10-/11-CM2X-Zシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,432円 ～ 19,670円
税込価格
8,175円 ～ 21,637円

【10-/11-シリーズ クリーンシリーズ】・クリーン環境に対応・クリーンルー...

詳細情報を確認する

  • 種類：
    一般型シリンダ
  • シリンダ作動方式：
    複動
  • ロッド作動方式：
    片ロッド
  • 本体形状：
    丸形
  • 付加機能：
    標準
  • 環境・用途：
    低速
  • エンドロック：
    なし
  • バルブ：
    なし
  • 使用圧力(MPa)：
    0.05～1.0
  • 揺動受け金具：
    金具なし
  • ロッド先端形状適用：
    金具なし
  • ロッド先端形状：
    ロッド先端おねじ

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

型番

未確定30件の候補があります。

Loading...

商品情報

製品仕様

型式表示方法

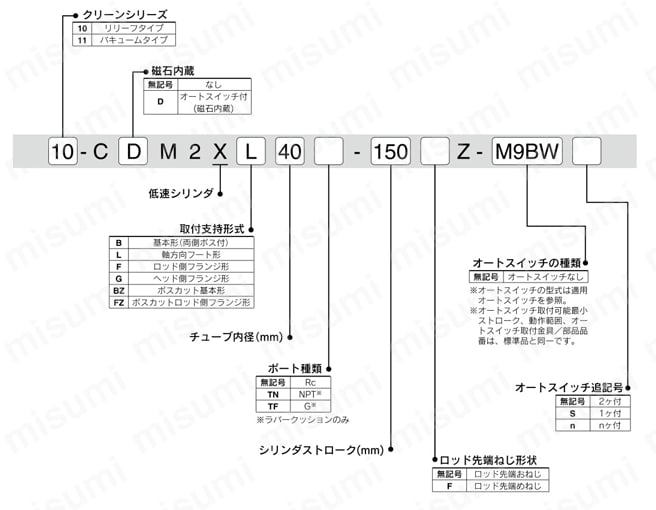

低速シリンダ 複動 片ロッド クリーンシリーズ 10-/11-CM2X-Zシリーズ 型番表示方法

仕様

チューブ内径（mm）20・25・32・40
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力0.05MPa
周囲温度および使用流体温度オートスイッチなし：-10～+70℃
オートスイッチ付：-10～+60℃（ただし凍結なきこと）
使用ピストン速度30～400mm/s
ストローク長さの許容差0～+1.4
取付支持形式基本形・軸方向フート形・ロッド側フランジ形・ヘッド側フランジ形
使用グリースふっ素系グリース
清浄度クラス（ISOクラス）10-：クラス4
11-：クラス3
  • 外形寸法および適用オートスイッチはクリーンシリーズ10-／11-CM2-Z標準品と同一です。

注意・禁止事項

使用上のご注意

警告

  • （1）カバーを回さないでください。
    シリンダ取付およびポートに管継手をねじ込む際は、カバーが回転しますと、カバー結合部より破損する原因となる恐れがあります。

注意

  • （1）止め輪の飛出しに注意してください。
    ロッドパッキン交換の際は、止め輪の取外し作業で、止め輪の飛出しに十分注意して行ってください。

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
周囲温度(℃)
仕様
ポートねじの種類
取付支持形式
クリーンシリーズタイプ
オートスイッチ
リード線長さ(m)
スイッチ数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25
20
-10～60
磁石内蔵
Rc
基本形
リリーフタイプ
M9BW
0.5
2

1個

11,492円( 12,641円 )

19日目

25
20
-10～60
磁石内蔵
Rc
基本形
リリーフタイプ
M9BW
3
2

1個

12,056円( 13,262円 )

19日目

100
20
-10～70
磁石内蔵
Rc
基本形
リリーフタイプ
オートスイッチなし
-
-

1個

7,474円( 8,221円 )

19日目

100
20
-10～60
磁石内蔵
Rc
基本形
リリーフタイプ
H7B
0.5
2

1個

12,410円( 13,651円 )

19日目

100
20
-10～60
磁石内蔵
Rc
基本形
リリーフタイプ
M9B
0.5
2

1個

11,730円( 12,903円 )

19日目

65
32
-10～70
磁石内蔵
Rc
基本形
リリーフタイプ
オートスイッチなし
-
-

1個

8,931円( 9,824円 )

19日目

75
32
-10～70
磁石内蔵
Rc
基本形
リリーフタイプ
オートスイッチなし
-
-

1個

9,694円( 10,663円 )

19日目

95
32
-10～70
磁石内蔵
Rc
基本形
リリーフタイプ
オートスイッチなし
-
-

1個

9,748円( 10,723円 )

19日目

100
32
-10～70
磁石内蔵
Rc
基本形
リリーフタイプ
オートスイッチなし
-
-

1個

10,581円( 11,639円 )

19日目

300
32
-10～60
磁石内蔵
Rc
基本形
リリーフタイプ
M9B
3
2

1個

19,635円( 21,599円 )

19日目

100
25
-10～60
磁石内蔵
NPT
ボスカット基本形
リリーフタイプ
H7B
0.5
2

1個

14,100円( 15,510円 )

19日目

100
25
-10～60
磁石内蔵
NPT
ボスカット基本形
リリーフタイプ
M9B
0.5
2

1個

13,396円( 14,736円 )

19日目

50
40
-10～60
磁石内蔵
Rc
ヘッド側フランジ形
リリーフタイプ
M9B
0.5
2

1個

16,568円( 18,225円 )

19日目

200
20
-10～70
磁石内蔵
Rc
軸方向フート形
リリーフタイプ
オートスイッチなし
-
-

1個

9,870円( 10,857円 )

19日目

200
25
-10～60
磁石内蔵
Rc
軸方向フート形
リリーフタイプ
M9B
3
2

1個

17,107円( 18,818円 )

19日目

150
32
-10～70
磁石内蔵
Rc
軸方向フート形
リリーフタイプ
オートスイッチなし
-
-

1個

10,411円( 11,452円 )

19日目

300
32
-10～60
磁石内蔵
Rc
軸方向フート形
リリーフタイプ
A93
3
2

1個

19,670円( 21,637円 )

19日目

150
20
-10～70
磁石なし
Rc
基本形
リリーフタイプ
-
-
-

1個

7,650円( 8,415円 )

19日目

100
25
-10～70
磁石なし
Rc
基本形
リリーフタイプ
-
-
-

1個

7,565円( 8,322円 )

19日目

25
32
-10～70
磁石なし
Rc
基本形
リリーフタイプ
-
-
-

1個

7,592円( 8,351円 )

19日目

250
32
-10～70
磁石なし
Rc
ロッド側フランジ形
リリーフタイプ
-
-
-

1個

14,949円( 16,444円 )

19日目

105
25
-10～70
磁石なし
Rc
軸方向フート形
リリーフタイプ
-
-
-

1個

9,024円( 9,926円 )

9日目

105
32
-10～70
磁石なし
Rc
軸方向フート形
リリーフタイプ
-
-
-

1個

10,152円( 11,167円 )

19日目

75
32
-10～70
磁石なし
G
軸方向フート形
リリーフタイプ
-
-
-

1個

8,602円( 9,462円 )

19日目

50
20
-10～70
磁石内蔵
Rc
基本形
バキュームタイプ
オートスイッチなし
-
-

1個

7,432円( 8,175円 )

19日目

50
20
-10～60
磁石内蔵
Rc
基本形
バキュームタイプ
M9B
0.5
2

1個

12,204円( 13,424円 )

19日目

50
20
-10～60
磁石内蔵
Rc
基本形
バキュームタイプ
M9P
3
2

1個

12,268円( 13,495円 )

19日目

60
20
-10～60
磁石内蔵
Rc
基本形
バキュームタイプ
M9B
0.5
2

1個

12,408円( 13,649円 )

19日目

50
25
-10～70
磁石内蔵
Rc
基本形
バキュームタイプ
オートスイッチなし
-
-

1個

8,239円( 9,063円 )

19日目

50
25
-10～60
磁石内蔵
Rc
基本形
バキュームタイプ
M9B
0.5
2

1個

13,395円( 14,735円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

【10-/11-シリーズ クリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
