AirTAC（エアタック）

AirTAC（エアタック）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ

エアハンド（平行開閉式スルーホール型） HFCQシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
16,848円 ～ 39,593円
税込価格
18,533円 ～ 43,552円

【特長】・スルーホールチューブ、エアブロー構造付。・ハンドとピストンロッドは高...

詳細情報を確認する

(i)ご注意

  • 把持力の詳細は、カタログP.329をご参照ください。

型番

未確定15件の候補があります。

Loading...

商品情報

外形図

HFCQ16～25

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ16～25外形図

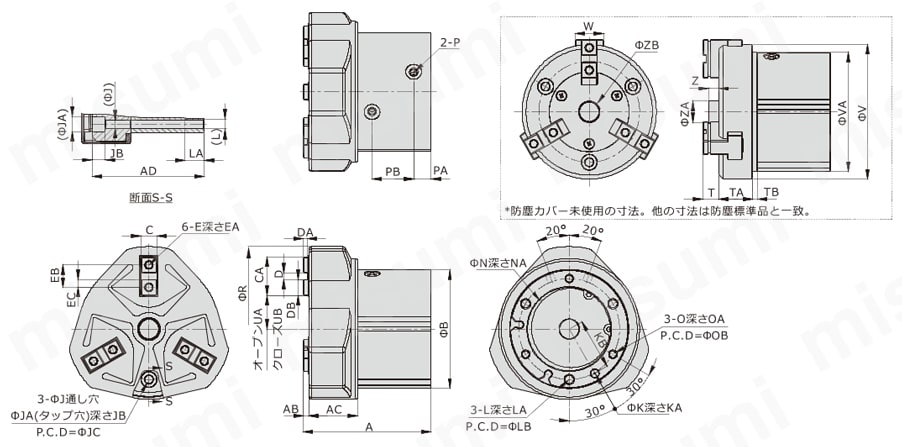

HFCQ32～63

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32～63外形図

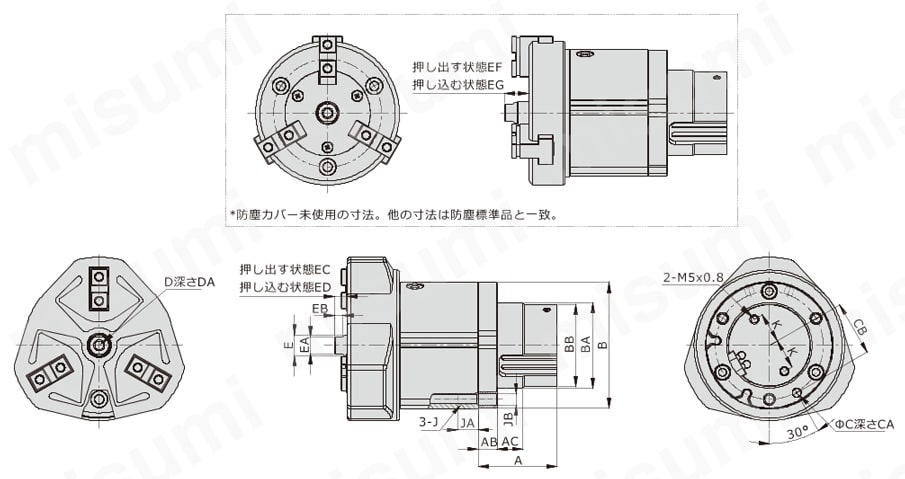

HFCQ32E～63E（シリンダ式センタプッシャ付）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32E～63E(シリンダ式センタプッシャ付)外形図

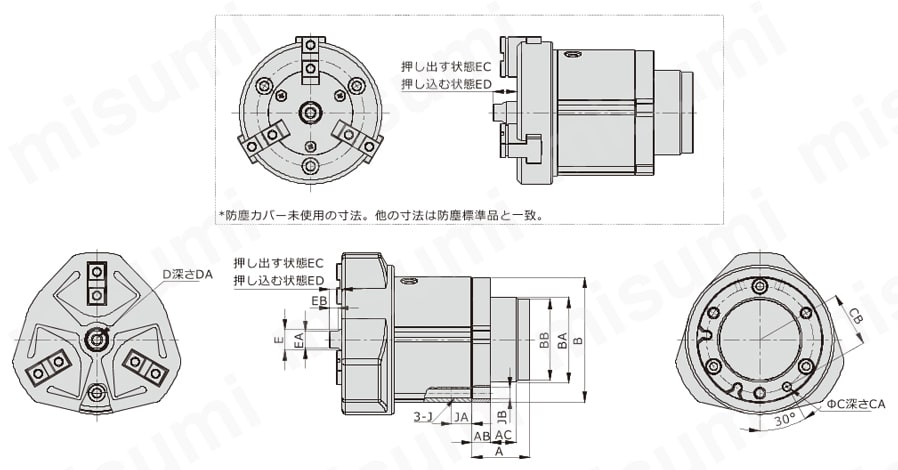

HFCQ32C～63V（バネ式センタプッシャ付）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32C～63V(バネ式センタプッシャ付)外形図

製品仕様

シリンダ内径（mm）16202532405063
作動方式複動形
使用流体空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲φ16/φ20/φ250.25～0.7MPa（28～100psi）（2.0～7.0bar）
φ32～φ630.15～0.7MPa（22～100psi）（1.5～7.0bar）
周囲及び使用流体温度-20～70℃
給油不要
繰り返し精度mm±0.01
最高使用頻度120（c.p.m）60（c.p.m）
センサースイッチ配置CMSH、DMSH（S）
配管接続口径M3×0.5M5×0.8
スルーホール径φ3
（+0～+0.04）		φ3
（+0～+0.04）		φ4
（+0～+0.048）		φ6
（+0～+0.04）		φ10
（+0～+0.058）		φ12
（+0～+0.07）		φ16
（+0～+0.07）
プッシャアタッチメントがオプションであります-シリンダ式、バネ式
プッシャアタッチメントチューブ-M5×0.8

シリンダ式仕様のセンタプッシャ

仕様HFCQ32EHFCQ40EHFCQ50EHFCQ63E
作動方式複動形
使用流体空気（40μm以上のフィルタにて濾過した空気をご使用ください）
使用圧力範囲0.2～0.7MPa
（28～100psi）
（2.0～7.0bar）		0.15～0.7MPa（22～100psi）（1.5～7.0bar）
周囲及び使用流体温度-20～70℃
給油不要
プッシャストロークmm781415
最高使用頻度60（c.p.m）
センサースイッチ配置CMSH、DMSH（S）
プッシャ推力N（0.5MPa）45130204335
重量g5607901,3502,280

バネ式仕様センタプッシャ

仕様HFCQ32VHFCQ40VHFCQ50VHFCQ63V
プッシャストロークmm781415
プッシャバネ力 N5～129～1816～3124～40
重量 g5307301,2702,190

内部構造及び材質

HFCQ32～63

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32～63内部構造及び材質図
番号品名材質番号品名材質
1C形止め輪ばね鋼14O形リングNBR
2O形リングNBR15六角穴付き皿小ねじ炭素鋼や低合金鋼
3スルーホールチューブステンレス鋼16軸心OリングTPU
4ヘッドカバーアルミニウム合金17ロッドカバーアルミニウム合金
5O形リングNBR18ピストンロッドステンレス鋼
6本体アルミニウム合金19十字穴付皿小ねしステンレス鋼
7マグネットブロックステンレス鋼20エンドプレートステンレス鋼
8マグネット希土材料/プラスチック21グラブステンレス鋼
9ピストンアルミニウム合金22防塵カバーNBR
10ラバークッションTPU23ピンステンレス鋼
11軸心OリングNBR24O形リングNBR
12O形リングNBR25防塵ストッパーNBR
13ピストンOリングNBR---

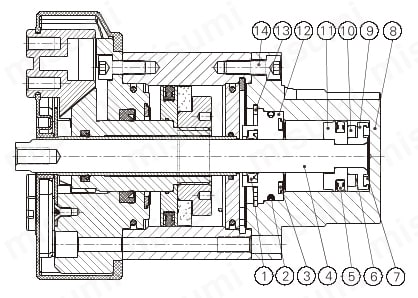

HFCQ32E～63E

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32E～63E内部構造及び材質図
番号品名材質番号品名材質
1軸心OリングNBR8本体アルミニウム合金
2O形リングNBR9マグネットブロックブラス/アルミニウム合金
3ラバークッションTPU/NBR10マグネット希土材料
4センタプッシャステンレス鋼11ピストンブラス/アルミニウム合金
5ピストンOリングNBR12ロッドカバーアルミニウム合金
6マグネットスペーサーNBR13C形止め輪ばね綱
7ラバークッションTPU/NBR14六角穴付き皿小ねじ炭素鋼や低合金鋼

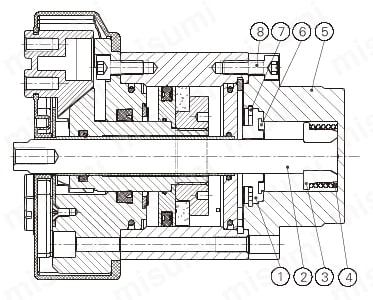

HFCQ32V～63V

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32V～63V内部構造及び材質図
番号品名材質番号品名材質
1ロッドカバーアルミニウム合金5本体アルミニウム合金
2センタプッシャステンレス鋼6ラバークッションTPU/NBR
3ピストンアルミニウム合金7C形止め輪ばね鋼
4バネSWPB8六角穴付き皿小ねじ炭素鋼や低合金鋼

規格表

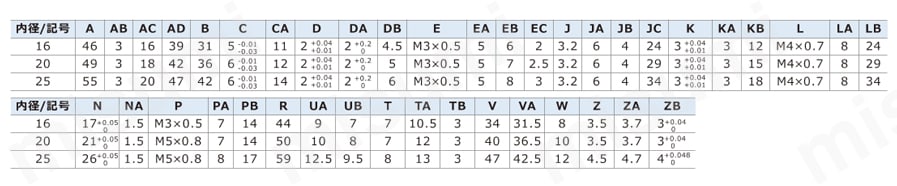

HFCQ16～25

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ16～25規格表

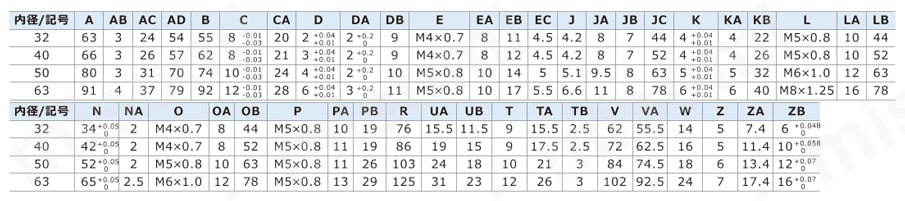

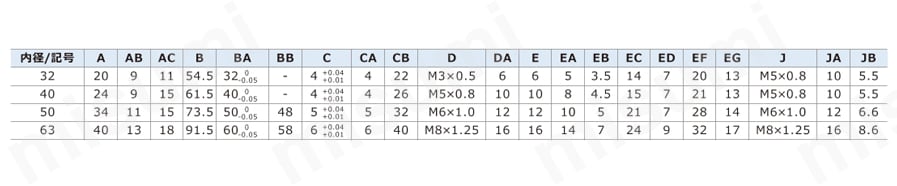

HFCQ32～63

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32～63規格表

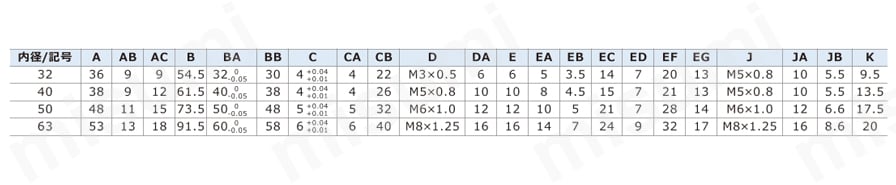

HFCQ32E～63E（シリンダ式センタプッシャ付）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32E～63E(シリンダ式センタプッシャ付)規格表

HFCQ32C～63V（バネ式センタプッシャ付）

エアハンド（平行開閉式スルーホール型） HFCQシリーズ HFCQ32C～63V(バネ式センタプッシャ付)規格表

選定サポート情報

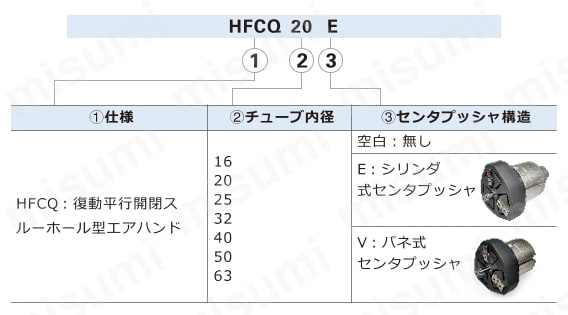

注文例

エアハンド（平行開閉式スルーホール型） HFCQシリーズ 注文例

［注］センタプッシャは規格φ32～φ63製品に使用します。
注: HFCシリーズは全て磁石付です。

型番リスト

表示件数:
  1. 1
型番
開寸法 L1(mm)
閉寸法 L2(mm)
シリンダ内径(mm)
センタプレッシャ構造
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
18
16
無し

1個

16,848円( 18,533円 )

12日目

22
20
20
無し

1個

19,459円( 21,405円 )

12日目

26.5
23.5
25
無し

1個

19,415円( 21,357円 )

12日目

35.5
31.5
32
無し

1個

22,062円( 24,268円 )

12日目

35.5
31.5
32
シリンダ式センタプレッシャ

1個

26,115円( 28,727円 )

12日目

35.5
31.5
32
バネ式センタプレッシャ

1個

23,757円( 26,133円 )

12日目

40
36
40
無し

1個

23,588円( 25,947円 )

12日目

40
36
40
シリンダ式センタプレッシャ

1個

29,315円( 32,247円 )

12日目

40
36
40
バネ式センタプレッシャ

1個

26,957円( 29,653円 )

12日目

48
42
50
無し

1個

26,115円( 28,727円 )

12日目

48
42
50
シリンダ式センタプレッシャ

1個

33,360円( 36,696円 )

12日目

48
42
50
バネ式センタプレッシャ

1個

30,833円( 33,916円 )

12日目

59
51
63
無し

1個

30,327円( 33,360円 )

12日目

59
51
63
シリンダ式センタプレッシャ

1個

39,593円( 43,552円 )

12日目

59
51
63
バネ式センタプレッシャ

1個

36,729円( 40,402円 )

12日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・スルーホールチューブ、エアブロー構造付。
・ハンドとピストンロッドは高級ステンレスを使用し、高剛性と耐食性及び耐久性に優れ、低振幅です。
・全シリーズに防塵カバー付き、特殊な場合にも使えます。
・本体底部に位置決め用ピン穴が設けられており、取付精度が向上しているので、本体に繰返し取付する際にも芯出しが容易です。
・底部にロッドが付いており、押出することが可能です。
・各規格センサースイッチの溝が共通です。

(i)ご注意

  • 把持力の詳細は、カタログP.329をご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
