エアシリンダ 標準形 単動・押出し 引込み C75シリーズ

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,592円 ～ 18,267円
税込価格
8,351円 ～ 20,094円

標準形 単動・片ロッドのエアシリンダ。【特長】・取り付け支持金具、ロッド先端金...

詳細情報を確認する

  • 種類：
    一般型シリンダ
  • ロッド作動方式：
    片ロッド
  • 本体形状：
    丸形
  • 付加機能：
    標準
  • 環境・用途：
    標準
  • エンドロック：
    なし
  • クッション：
    ラバークッション
  • 取付支持金具：
    なし
  • ジャバラ：
    なし
  • 付属品：
    なし

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

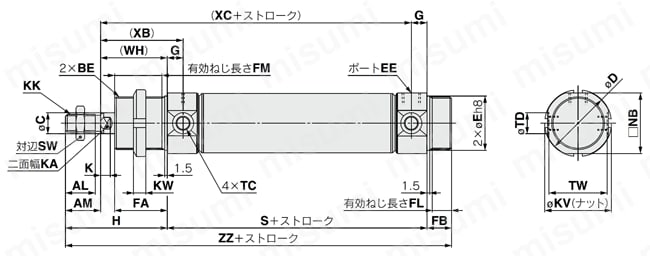

両側ボス形：C□75E［チューブ内径］-［ストローク］S-□

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 外形図1

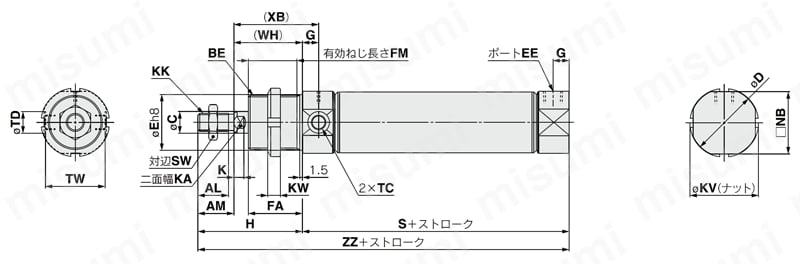

ボスカット基本形：C□75F［チューブ内径］-［ストローク］S-□

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 外形図2

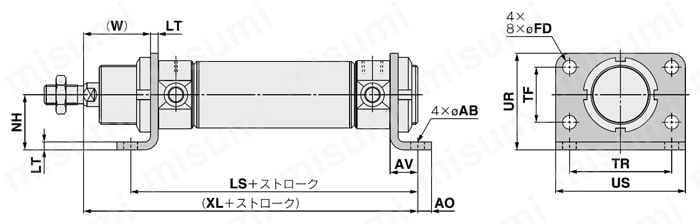

両側フート形：C□75E□-□SM（金具取付時）

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 外形図3

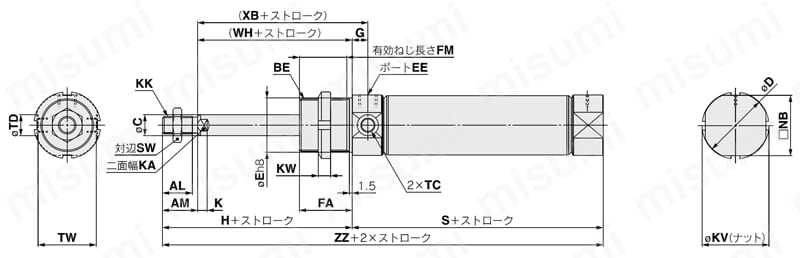

ボスカット基本形：C□75F［チューブ内径］-［ストローク］T-□

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 外形図4

製品仕様

仕様

チューブ内径（mm）3240
型式空気圧タイプ
作動方式単動片ロッド
使用流体空気
保証耐圧力1.5MPa
最高使用圧力1.0MPa
最低使用圧力押出：0.18MPa
引込：0.23MPa
周囲温度および使用流体温度オートスイッチなし：-20～+80℃（凍結なきこと）
オートスイッチ付：-10～+60℃（凍結なきこと）
給油不要（無給油）
ストローク長さ許容差0～+1.4mm
使用ピストン速度50～750mm/s
クッションラバークッション
許容運動エネルギー0.65J1.2J

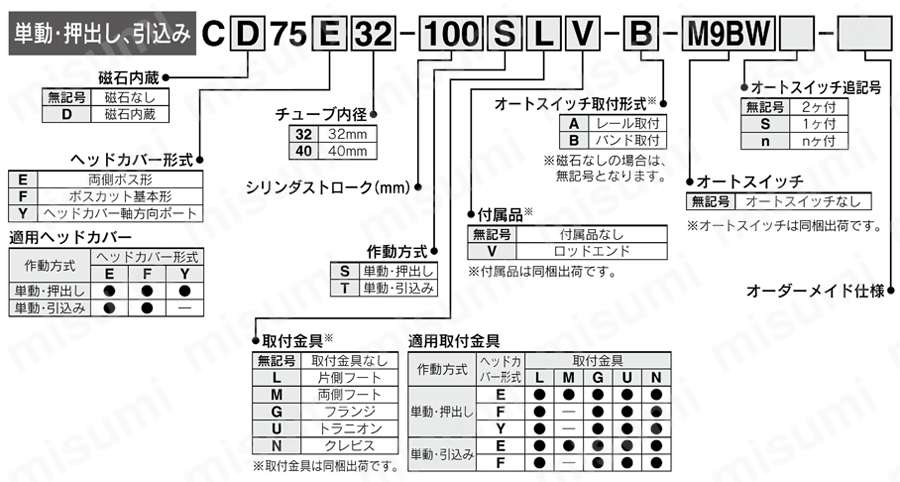

型式表示方法

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 型番表示方法

規格表

単位：mm

C□75E［チューブ内径］-［ストローク］S-□／C□75F［チューブ内径］-［ストローク］S-□

チューブ内径ALAMBECDEEEFAFBFMFLGH
321720M30×1.51237.530G1/830142711958
402124M38×1.51446.538G1/4351632131269
チューブ内径KKAKKKVKWNBSWTCTDTW（WH）（XB）
325.510M10×1.538734.517M8×112（0～+0.08）33.13847
40712M12×1.7550842.519M10×114（0～+0.08）39.54557

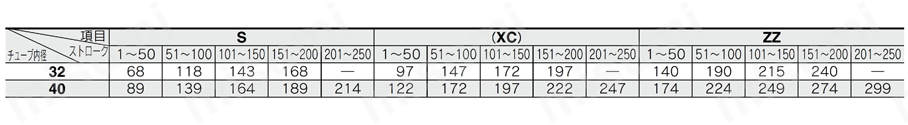

両側ボス形

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 規格表3

ボスカット基本形

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 規格表4

両側フート形：C□75E□-□SM（金具取付時）

チューブ内径ABAOAVFDLSLTNH
1～5051～100101～150151～200201～250
327714796146171196-428
40910209129179204229254533
チューブ内径TFTRURUS（W）（XL）（XS）
1～5051～100101～150151～200201～250
322852496634120170195220-48
40306058804015420422925427960

C□75F［チューブ内径］-［ストローク］T-□

チューブ内径ALAMBECDEEEFAFBFMFLGH
321720M30×1.51237.530G1/830142711958
402124M38×1.51446.538G1/4351632131269
チューブ内径KKAKKKVKWNBSWTCTDTW（WH）（XB）
325.510M10×1.538734.517M8×112（0～+0.08）33.13847
40712M12×1.7550842.519M10×114（0～+0.08）39.54557

ボスカット基本形

エアシリンダ 標準形 単動・押出し 引込み C75シリーズ 規格表9

型番リスト

表示件数:
  1. 1
型番
ストローク L(mm)
シリンダ内径 D(φ)
シリンダ作動方式
ヘッドカバー形式
仕様
オートスイッチ取付形態
オートスイッチ
リード線長さ(m)
スイッチ数
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
60
32
[単動(引込み)] 単動(引込み)
ボスカット基本形
磁石なし
なし
オートスイッチなし
なし
なし

1個

8,401円( 9,241円 )

19日目

100
40
[単動(引込み)] 単動(引込み)
ボスカット基本形
磁石内蔵
バンド取付
オートスイッチなし
なし
なし

1個

10,986円( 12,085円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

標準形 単動・片ロッドのエアシリンダ。
【特長】
・取り付け支持金具、ロッド先端金具、オートスイッチ付きの品番を設定
・シリンダと金具を別々に手配する手間が省け工数削減に貢献
・オートスイッチ位置微調整が容易
・スイッチブラケット透明化によるインジケータランプ視認性向上

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
