真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズ

真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,099円 ～ 8,017円
税込価格
1,209円 ～ 8,819円

軟らかいフィルム包装ワークの吸着搬送に対応。【特長】・薄膜スカートと特殊リブ形...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定46件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

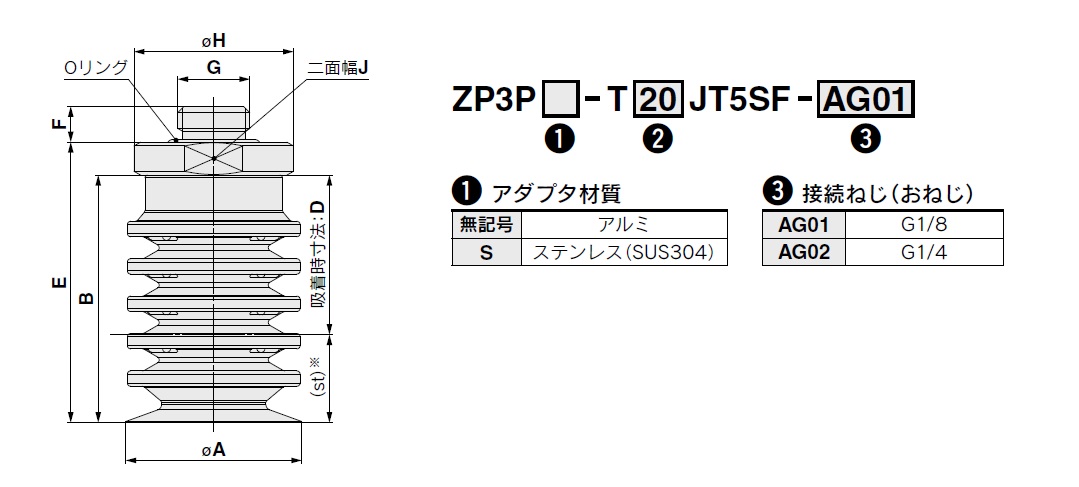

アダプタ付 直接取付タイプ（おねじ）

※単体と同寸法になります。

寸法表

単位：mm

型式❶
アダプタ
材質		真空
取出
方向		❷
パッド径		形状ベロウ
段数		材質❸
接続ねじ		EFGHJ質量（g）アダプタ
最小穴径
ZP3P無記号
S		T20JT5SFAG0135.25.5G1/818178.3Φ5
25AG013910.1
32AG01515.5G1/8292728.4Φ5.7
AG026.5G1/428.2Φ8
40AG0157.55.5G1/833.9Φ5.7
AG026.5G1/433.7Φ8
50AG01655.5G1/840.5Φ5.7
AG026.5G1/440.2Φ8

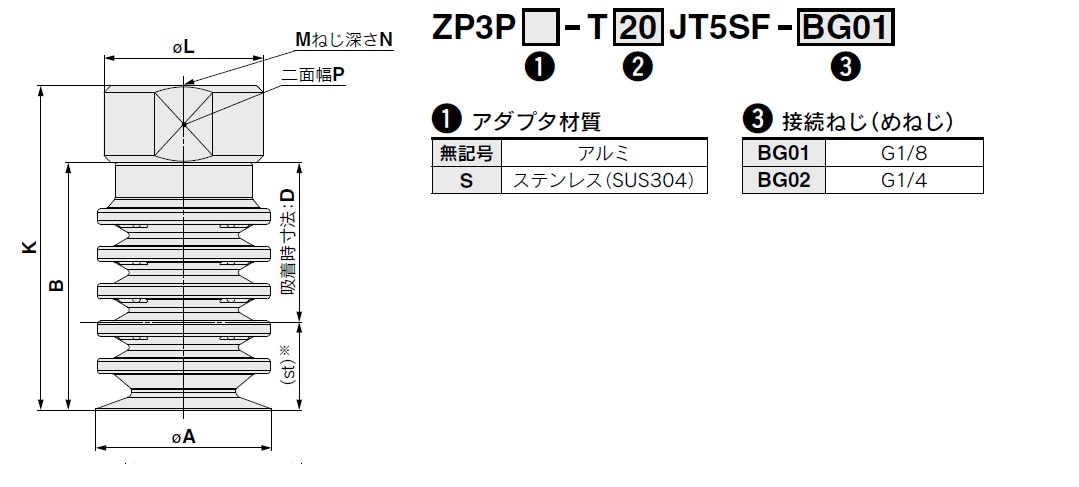

アダプタ付 直接取付タイプ（めねじ）

※単体と同寸法になります。

寸法表

単位：mm

型式❶
アダプタ
材質		真空
取出
方向		❷
パッド径		形状ベロウ
段数		材質❸
接続ねじ		KLMNP質量（g）アダプタ
最小穴径
ZP3P無記号
S		T20JT5SFBG0142.218G1/87.41711Φ5
254612.8
32BG025929G1/4112737.7Φ8
4065.543.2
507349.8

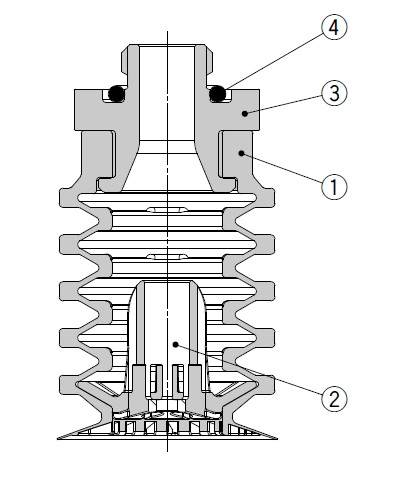

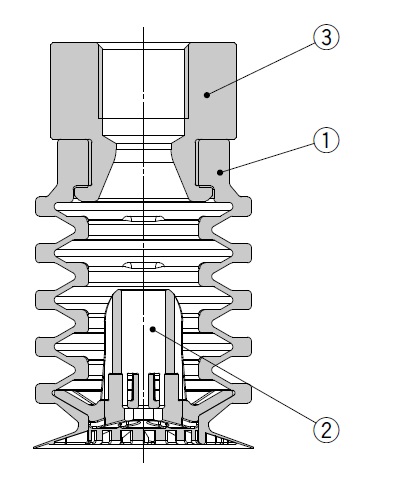

構造図

直接取付タイプ（おねじ）
ZP3P□-T□JT5SF-A□

直接取付タイプ（めねじ）
ZP3P□-T□JT5SF-B□

構成部品

番号部品名材質（表面処理）備考
1ベロウパッドシリコーンゴム※1※2
2ガイドアタッチメント合成樹脂※1※3
3アダプタアルミニウム合金（アルマイト処理）ZP3P-T□
4Oリングシリコーンゴム

※1 FDA（米国食品医薬品局）規格番号：21CFR§177.に適合

※2 食品衛生法第18条 食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD3「ゴム製の器具（ほ乳器具を除く）又は容器包装（平成24年厚生労働省告
　　示第595号による一部改正）」規格に適合

※3 食品衛生法第18条 食品、添加物等の規格基準（昭和34年厚生省告示第370号）第3器具及び容器包装のD2「合成樹脂製の器具又は容器包装」規格に適合

型番リスト

表示件数:
  1. 1
型番
パット形状
本体種類
パット種類
取付方法
材質
ゴム系材質
真空取出口
環境
色
接続ねじ種類
接続ねじ径
パッド径(φ)
真空取出口ねじ径
適用パッド径(mm)
対応型式
種類
使用温度範囲(℃)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
多段ベローズ
パッド単品
標準
-
-
-
-
-
-
-
-
20
-
-
-
パッド単体（ガイドアタッチメントなし）
-

1個

1,851円( 2,036円 )

9日目

多段ベローズ
パッド単品
標準
アタッチメント式
ゴム系
[シリコンゴム] シリコンゴム
-
-
青
-
-
20
-
-
-
パッド単体
-

1個

2,608円( 2,869円 )

9日目

多段ベローズ
パッド単品
標準
-
-
-
-
-
-
-
-
25
-
-
-
パッド単体（ガイドアタッチメントなし）
-

1個

1,851円( 2,036円 )

9日目

多段ベローズ
パッド単品
標準
アタッチメント式
ゴム系
[シリコンゴム] シリコンゴム
-
-
青
-
-
25
-
-
-
パッド単体
-

1個

2,735円( 3,009円 )

9日目

多段ベローズ
パッド単品
標準
-
-
-
-
-
-
-
-
32
-
-
-
パッド単体（ガイドアタッチメントなし）
-

1個

2,293円( 2,522円 )

9日目

多段ベローズ
パッド単品
標準
アタッチメント式
ゴム系
[シリコンゴム] シリコンゴム
-
-
青
-
-
32
-
-
-
パッド単体
-

1個

3,152円( 3,467円 )

9日目

多段ベローズ
パッド単品
標準
-
-
-
-
-
-
-
-
40
-
-
-
パッド単体（ガイドアタッチメントなし）
-

1個

2,608円( 2,869円 )

9日目

多段ベローズ
パッド単品
標準
アタッチメント式
ゴム系
[シリコンゴム] シリコンゴム
-
-
青
-
-
40
-
-
-
パッド単体
-

1個

3,650円( 4,015円 )

9日目

多段ベローズ
パッド単品
標準
-
-
-
-
-
-
-
-
50
-
-
-
パッド単体（ガイドアタッチメントなし）
-

1個

3,650円( 4,015円 )

9日目

多段ベローズ
パッド単品
標準
アタッチメント式
ゴム系
[シリコンゴム] シリコンゴム
-
-
青
-
-
50
-
-
-
パッド単体
-

1個

5,037円( 5,541円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M16
20
Rc1/8
-
-
アダプタ付
-

1個

4,148円( 4,563円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M16
20
NPT1/8
-
-
アダプタ付
-

1個

4,148円( 4,563円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/8
20
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

3,815円( 4,197円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
標準
青
めねじ
G1/8
20
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

3,650円( 4,015円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M16
25
Rc1/8
-
-
アダプタ付
-

1個

4,148円( 4,563円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M16
25
NPT1/8
-
-
アダプタ付
-

1個

3,988円( 4,387円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/8
25
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

4,000円( 4,400円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
標準
青
めねじ
G1/8
25
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

3,650円( 4,015円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
32
Rc1/4
-
-
アダプタ付
-

1個

5,200円( 5,720円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
32
NPT1/4
-
-
アダプタ付
-

1個

5,103円( 5,613円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/8
32
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

5,755円( 6,331円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/4
32
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

4,551円( 5,006円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
標準
青
めねじ
G1/4
32
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

4,469円( 4,916円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
40
Rc1/4
-
-
アダプタ付
-

1個

5,688円( 6,257円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
40
NPT1/4
-
-
アダプタ付
-

1個

5,688円( 6,257円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/8
40
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

6,319円( 6,951円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/4
40
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

5,037円( 5,541円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
標準
青
めねじ
G1/4
40
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

4,957円( 5,453円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
50
Rc1/4
-
-
アダプタ付
-

1個

7,150円( 7,865円 )

9日目

多段ベローズ
パッド+ホルダセット
標準
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
-
青
おねじ
M20
50
NPT1/4
-
-
アダプタ付
-

1個

7,150円( 7,865円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/8
50
G1/8
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

8,017円( 8,819円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
おねじ
標準
青
おねじ
G1/4
50
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

6,500円( 7,150円 )

9日目

多段ベローズ
パッド+ホルダセット
リップ部薄い / リブ付
埋込式
ゴム系
[シリコンゴム] シリコンゴム
めねじ
標準
青
めねじ
G1/4
50
G1/4
-
-
アダプタ付（アルミ製）（直接取付）
-30～90

1個

6,418円( 7,060円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
M16
-
-
Φ20、Φ25
ZP3P-T□□JT5SF-A16-B01
アダプタAss'y プレート取付タイプ
-

1個

1,851円( 2,036円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
M16
-
-
Φ20、Φ25
ZP3P-T□□JT5SF-A16-BN01
アダプタAss'y プレート取付タイプ
-

1個

1,851円( 2,036円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
G1/8
-
-
Φ20、Φ25
ZP3P-T□□JT5SF-AG01
アダプタAss'y 直接取付タイプ
-

1個

1,673円( 1,840円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
めねじ
G1/8
-
-
Φ20、Φ25
ZP3P-T□□JT5SF-BG01
アダプタAss'y 直接取付タイプ
-

1個

1,502円( 1,652円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
M20
-
-
Φ32、Φ40、Φ50
ZP3P-T□□JT5SF-A20-B02
アダプタAss'y プレート取付タイプ
-

1個

2,293円( 2,522円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
M20
-
-
Φ32、Φ40、Φ50
ZP3P-T□□JT5SF-A20-BN02
アダプタAss'y プレート取付タイプ
-

1個

2,293円( 2,522円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
おねじ
G1/4
-
-
Φ32、Φ40、Φ50
ZP3P-T□□JT5SF-AG02
アダプタAss'y 直接取付タイプ
-

1個

1,675円( 1,843円 )

9日目

-
ホルダ単品
関連部品
-
-
-
-
-
-
めねじ
G1/4
-
-
Φ32、Φ40、Φ50
ZP3P-T□□JT5SF-BG02
アダプタAss'y 直接取付タイプ
-

1個

1,735円( 1,909円 )

9日目

-
取付金具
関連部品
-
-
-
-
-
白
-
-
-
-
Φ20
-
ガイドアタッチメント
-

1個

1,099円( 1,209円 )

9日目

-
取付金具
関連部品
-
-
-
-
-
白
-
-
-
-
Φ25
-
ガイドアタッチメント
-

1個

1,099円( 1,209円 )

9日目

-
取付金具
関連部品
-
-
-
-
-
白
-
-
-
-
Φ32
-
ガイドアタッチメント
-

1個

1,299円( 1,429円 )

9日目

-
取付金具
関連部品
-
-
-
-
-
白
-
-
-
-
Φ40
-
ガイドアタッチメント
-

1個

1,502円( 1,652円 )

9日目

-
取付金具
関連部品
-
-
-
-
-
白
-
-
-
-
Φ50
-
ガイドアタッチメント
-

1個

1,675円( 1,843円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

軟らかいフィルム包装ワークの吸着搬送に対応。
【特長】
・薄膜スカートと特殊リブ形状
・パッド単体、アタッチメントはFDA（米国食品医薬品局）規格、食品衛生法規格に適合した材料を使用
・青色を採用
異物混入検査等での色判別が容易

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズ

真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズ

    真空パッド 2.5段 ベロウ形 ZP3P-JTシリーズ

    真空パッド 2.5段 ベロウ形 ZP3P-JTシリーズ

      真空パッド ZP3Pシリーズ

      真空パッド ZP3Pシリーズ

        真空パッド 4.5段ベロウパッド ZP2シリーズ

        真空パッド 4.5段ベロウパッド ZP2シリーズ

          【シュマルツ】袋物用3.5段ベローズ真空パッド【PSPFシリーズ】

          【シュマルツ】袋物用3.5段ベローズ真空パッド【PSPFシリーズ】

            真空パッド 平形リブ付/ベロウ形 ZP3Cシリーズ

            真空パッド 平形リブ付/ベロウ形 ZP3Cシリーズ

              真空パッド VPSシリーズ（単層パッド）　サイド配管タイプ VPSW(円形)02/3.5

              真空パッド VPSシリーズ（単層パッド）　サイド配管タイプ VPSW(円形)02/3.5

                真空パッド VPSシリーズ（単層パッド） 直立配管スプリング付きタイプ VPSF（円形）02/3.5

                真空パッド VPSシリーズ（単層パッド） 直立配管スプリング付きタイプ VPSF（円形）02/3.5

                  真空パッド コンパクトタイプ ZP3シリーズ

                  真空パッド コンパクトタイプ ZP3シリーズ

                    真空パッド 長円形パッド ZP2シリーズ

                    真空パッド 長円形パッド ZP2シリーズ

                      【シュマルツ】パウチ・袋用2.5段ベローズ真空パッド【SPB2fシリーズ】

                      【シュマルツ】パウチ・袋用2.5段ベローズ真空パッド【SPB2fシリーズ】

                        真空パッド ZPシリーズ パッド単体 薄形・長円形

                        真空パッド ZPシリーズ パッド単体 薄形・長円形

                          真空パッド 高剛性パッド ZPシリーズ ベロウ形 真空取出方向横 バッファ付 ZPX

                          真空パッド 高剛性パッド ZPシリーズ ベロウ形 真空取出方向横 バッファ付 ZPX
                            メーカー SMC SMC SMC SMC シュマルツ SMC CHELIC（チェリック） CHELIC（チェリック） SMC SMC シュマルツ SMC SMC
                            通常価格 1,099円～ 3,961円～ 1,008円～ 998円～ 3,786円～ 3,019円～ 1,779円 2,423円 368円～ 468円～ 2,509円～ 377円～ 5,579円～
                            通常出荷日 9日目   9日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目～   9日目～   6日目～   6日目～   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目～   在庫品1日目～   当日出荷可能 6日目

                            真空パッド 5.5段 ベロウ形 ZP3P-JTシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            吸着パッドカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
