イグス

トライフレックスR

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

ロボティクス・3次元動作向け。【特長】・多次元（3D）動作のためのエネルギー供...

詳細情報を確認する

エナジーチェーンの種類：

ロボット専用
曲げ半径 R(mm)：

58
特性：

標準
最大ケーブル外径 Dp(φ)：

13
ピッチ P(mm)：

13.9
運動の種類：

3次元運動

(i)ご注意

専用クランプのみご購入希望の場合は、こちらよりご確認ください。

型番

未確定9件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

外形図
型番リスト
詳細情報
カタログ

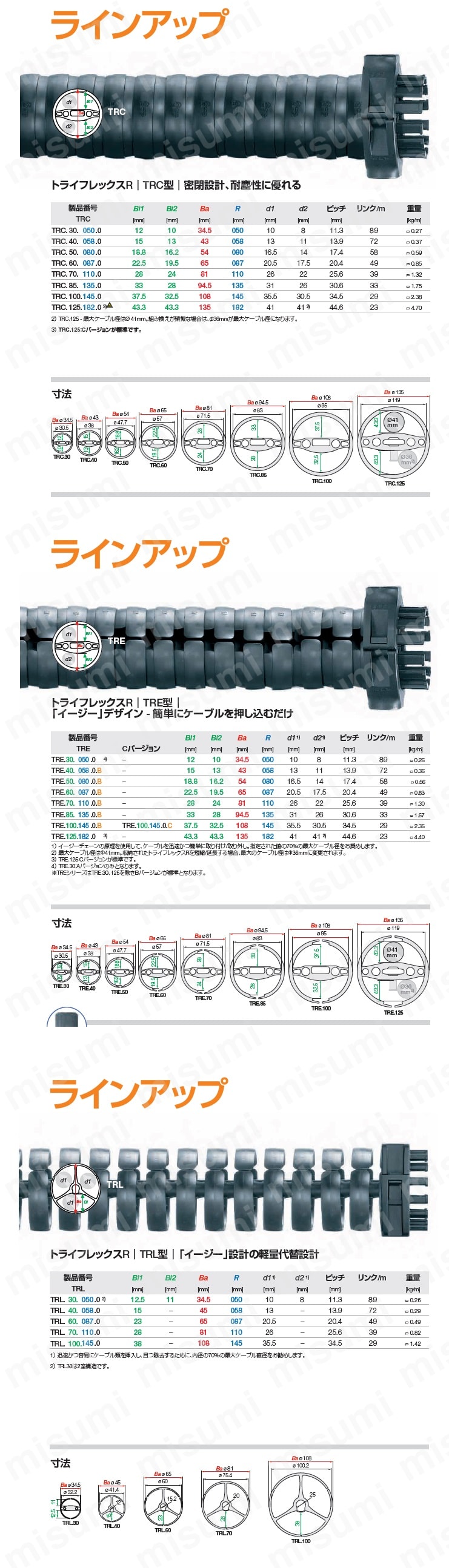

外形図

TRC型：密閉型

TRE型：「イージー」タイプ

TRL型：「イージー」設計の「軽量」版

規格表

型番	内高さ		最大ケーブルφ		外周半径	曲げ半径	ピッチ（mm）	リンク/m
型番	Bi1（mm）	Bi2（mm）	d1（mm）	d2（mm）	Ba（mm）	R（mm）	ピッチ（mm）	リンク/m
TRC.40	15	13	13	11	43	58	13.9	72
TRE.40	15	13	13^1）	11^1）	43	58	13.9	72
TRL.40	15	-	13^1）	-	45	58	13.9	72

1）迅速かつ容易にケーブル類を挿入し、且つ除去するために、内径の70%の最大ケーブル直径をお勧めします。

商品特長詳細

■TRC型：密閉型

耐粉塵性、滑らかで且つ堅牢な外装

■TRE型：「イージー」タイプ

簡単にケーブルを押し込んで収納することが可能

■TRL型：「イージー」設計の「軽量」版

簡単にケーブルを押し込めます

型番リスト

表示件数:

型番	リンク数	仕様	色	ブラケット	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

注文停止中 SET-TRC.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	密閉型	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個	-( - )	-
注文停止中 SET-TRE.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	イージータイプ	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個	-( - )	-
注文停止中 SET-TRL.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	イージータイプ軽量版	BLACK	TR.COB.01.40.Z0.0（セット済み） / TR.COB.01.40.Z1.0（セット済み）	10	1個	-( - )	-
注文停止中 TRC.40.058.0-[1-100/1]	1 ～ 100	密閉型	BLACK	なし	10	1個	-( - )	-
注文停止中 TRC.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	密閉型	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個	-( - )	-
注文停止中 TRE.40.058.0-[1-100/1]	1 ～ 100	イージータイプ	BLACK	なし	10	1個	-( - )	-
注文停止中 TRE.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	イージータイプ	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個	-( - )	-
注文停止中 TRL.40.058.0-[1-100/1]	1 ～ 100	イージータイプ軽量版	BLACK	なし	10	1個	-( - )	-
注文停止中 TRL.40.058.0-[1-100/1]-[TR.COB.01.40.Z0.0,TR.COB.01.40.Z1.0]	1 ～ 100	イージータイプ軽量版	BLACK	TR.COB.01.40.Z0.0（添付のみ、未装着） / TR.COB.01.40.Z1.0（添付のみ、未装着）	10	1個	-( - )	-

基本情報

ロボティクス・3次元動作向け。
【特長】
・多次元（3D）動作のためのエネルギー供給を行うのが簡単
・ボールソケットジョイントの高い引張り強さ
・高いねじれ耐性
・組み立て、取り外しが簡単
【一般的な使用事例】
・ロボティクス/オートメーション
・マシンツール
・ハンドリングマシン-6軸
・包装機械
・一般的な機械工学など

(i)ご注意

専用クランプのみご購入希望の場合は、こちらよりご確認ください。

規格表

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品トライフレックスR	エナジーチェーン外周側スナップ開閉タイプ中型（E2ミニ） B15型	ケーブルキャリア一般FA用 HSP0450-1BNシリーズ	エナジーチェーン大型ジッパー開閉式 17型	エナジーチェーン内周側スナップ開閉標準サイズ（E2／000） 2600型	エナジーチェーン内周側スナップ開閉小型（E2／000） 1400型	エナジーチェーン大型スリット開閉式（EZチェーン） E16型	エナジーチェーン内周側スナップ開閉中型（E2ミニ） 14型	エナジーチェーン外周側スナップ開閉小型（E2マイクロ） B07型	ケーブルキャリア一般FA用 HSP0450-2BNシリーズ［HSP0450-BN］	エナジーチェーン標準型・ミディアムサイズスリット開閉式（EZチェーン） E08型	ケーブルキャリア－一般FA用シリーズ・収納物最大直径42MM－	エナジーチェーン中型スリット開閉式（EZチェーン） Z14型
メーカー	イグス	イグス	HANSHIN（ハンシン）	イグス	イグス	イグス	イグス	イグス	イグス	HANSHIN（ハンシン）	イグス	WEYER（ウェイヤー）	イグス
通常価格	-	-	4,063円～	-	-	-	-	-	-	4,784円～	-	-	-
通常出荷日	9日目～	9日目～	9日目～	9日目～	10日目	9日目～	在庫品1日目～当日出荷可能	9日目～	9日目～	9日目～	在庫品1日目～当日出荷可能	12日目～	在庫品1日目～当日出荷可能
エナジーチェーンの種類	ロボット専用	角形	角形	角形	角形	角形	角形	角形	角形	角形	角形	角形タイプ	角形
曲げ半径 R(mm)	58	-	-	-	-	-	-	-	-	-	-	-	-
特性	標準	標準	標準	標準 / 高耐久	標準	標準	標準 / 低発塵 / 低摩耗	標準	標準 / 高耐久	標準	標準 / 低発塵 / 低摩耗	標準	標準 / 低発塵 / 低摩耗
最大ケーブル外径 Dp(φ)	13	14	24	28	32	18	25	16	8	22	10	42	13
ピッチ P(mm)	13.9	30.5	45	30.5	56	33.33	30.5	30.5	20	45	20	67	30.5

back next

トライフレックスRのレビュー

評価 4.0 平均満足度：4.0 1件のレビュー

星５

0%
星４

100%
星３

0%
星２

0%
星１

0%

レビューを書く

6軸ロボットの配線

評価 4.0満足度：4.02025/02/06

TREとTRCを使用したことがありますが，装置を納入して７～８年ノーメンテでケーブルのトラブルは発生していない模様です。TREの方はスリットがあるのでケーブルを入れ替えやすいですが，うまく入れないと細いケーブルがスリットから飛び出すことがあるので注意が必要です。このことがあったので次に選定するときにTRCにしました。
