SMC

SMC

バッテリレス アブソリュートエンコーダ付 電動ロータリテーブル LERシリーズ

バッテリレス アブソリュートエンコーダ付 電動ロータリテーブル LERシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
117,887円
税込単価
129,676円

【特長】・停止位置からの再始動が可能・電源復帰時の運転再開を容易に！電源遮断時...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

LERH50EK-2-R3C517 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

製品仕様

  • テーブル精度：高精度形
  • サイズ：50
  • モータ種類：バッテリレス アブソ（ステップモータDC24V）
  • 最大回転トルク：高トルク／10N・m
  • 揺動角度：外部ストッパ／180°
  • アクチュエータケーブル種類・長さ：ロボットケーブル3m
  • コントローラ付属
    インターフェース（通信プロトコル／入出力）：パラレル入力（NPN）、単軸用、コントローラ取付け方法：ねじ取付形
バッテリレス アブソリュートエンコーダ付 電動ロータリテーブル LERシリーズ 製品仕様02

モータケーブル取出方向：基本形（右側面取出）

注意・禁止事項

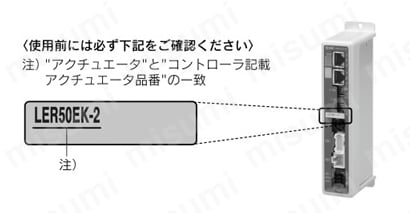

アクチュエータとコントローラはセットです。

コントローラとアクチュエータの組合せが正しいかか必ずご確認ください。

バッテリレス アブソリュートエンコーダ付 電動ロータリテーブル LERシリーズ 製品仕様03

※ご使用に関しては取扱説明書をご参照ください。

注意

【CE対応品について】

EMCの適合性確認は、電動アクチュエータLERシリーズとコントローラJXCシリーズの組合せにて確認試験を行っています。
EMCは電動アクチュエータを組込んだお客様の装置・制御盤の構成や、その他の電気機器と配置、配線の関係により変化いたしますので、お客様の装置でご使用になられる設置環境での適合性確認はできません。従いまして、お客様にて最終的に機械・装置全体としてEMCの適合性を確認していただく必要があります。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

LERH50EK-2-R3C517

1個

117,887円( 129,676円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・停止位置からの再始動が可能
・電源復帰時の運転再開を容易に！
電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要
・バッテリ非搭載によりメンテナンス軽減
位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要
・揺動角度：320°、180°、90°
・モータ内蔵により省スペース
・ショックレス・高速駆動
最大速度：420°/sec
最大加減速度：3000°/sec2

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ



類似品

類似品をすべて見る

閉じる

LERH50EK-2-R3C517で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

バッテリレス アブソリュートエンコーダ付 電動ロータリテーブル LERシリーズの型番LERH50EK-2-R3C517のページです。
型番LERH50EK-2-R3C517に関する仕様情報を記載しております。
