イマオコーポレーション

エアダウンクランプ AMWD-WS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,497円～ 64,891円

税込価格: 1,647円～ 71,380円

【特長】・クサビ構造により、同サイズのエアシリンダに比べ約1.5倍のクランプ力...

(i)ご注意

エア圧が低下した場合、過度の振動によりクランプ力が低下することがあります。

型番

未確定2件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

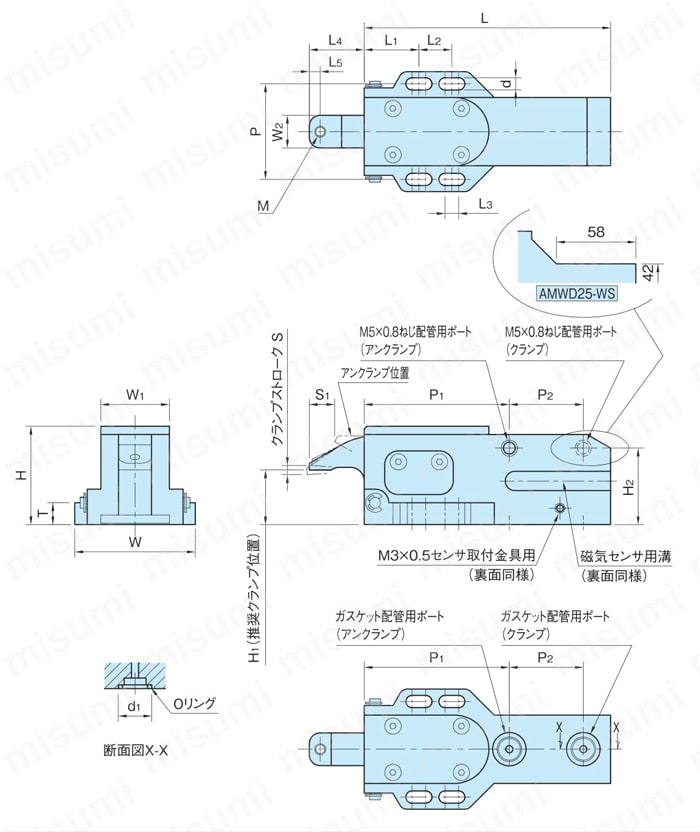

外形図

エアダウンクランプ

センサ取付金具

製品仕様

■エアダウンクランプ

本体：AC7A、アルマイト表面処理
アーム：SCM415、浸炭焼入、無電解ニッケルメッキ
付属品：Oリング…2個

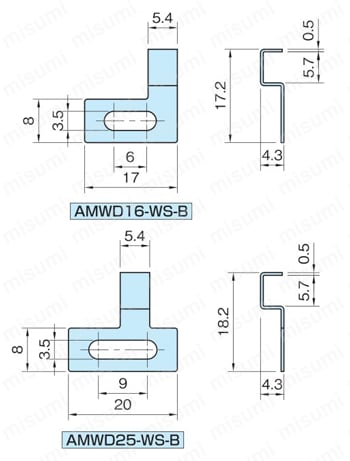

■センサ取付金具

型番	質量（g）	材質	適用センサ注）	付属品
AMWD16-WS-B	5.5	SUS304	AH006-S、N	六角穴付ボタンボルト（SUS製） M3×0.5-5L…2個
AMWD25-WS-B	6	SUS304	AH006-S、N	六角穴付ボタンボルト（SUS製） M3×0.5-5L…2個

注）アサ電子工業株式会社の磁気近接センサです。

規格表

■エアダウンクランプ

注）クランプ力は0.5MPa時の値です。

商品特長詳細

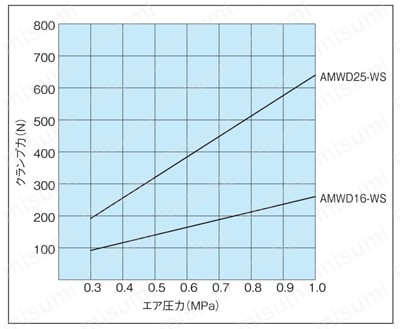

能力線図

型番リスト

表示件数:

型番	種類	締圧力(kN)	クランプ部材質	本体材質	取付穴ピッチ(mm)	種別	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AMWD16-WS	特殊型	0.14	スチール	AC7A（アルマイト表面処理）	5（L3）	エアダウンクランプ	1個	47,636円( 52,400円 )	3日目
AMWD25-WS	特殊型	0.32	スチール	AC7A（アルマイト表面処理）	8（L3）	エアダウンクランプ	1個	64,891円( 71,380円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・クサビ構造により、同サイズのエアシリンダに比べ約1.5倍のクランプ力が得られます
・エア漏れなどによりエア圧が低下しても、クサビ構造により、即時のクランプ力の低下がありません
・適用センサを使用することにより、ピストンの動作確認ができます（センサ取付金具）

(i)ご注意

エア圧が低下した場合、過度の振動によりクランプ力が低下することがあります。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
