高耐久機器HPシリーズ（長寿命）スーパーマウントシリンダ SMG-HP1シリーズ
- 通常単価(税別)
- 9,600円
- 税込単価
- 10,560円
長寿命シリンダ。【特長】・検出スイッチを付けても、ほとんど出っ張りスペースがあ...
指定中 の仕様・寸法情報
外形図
外形図

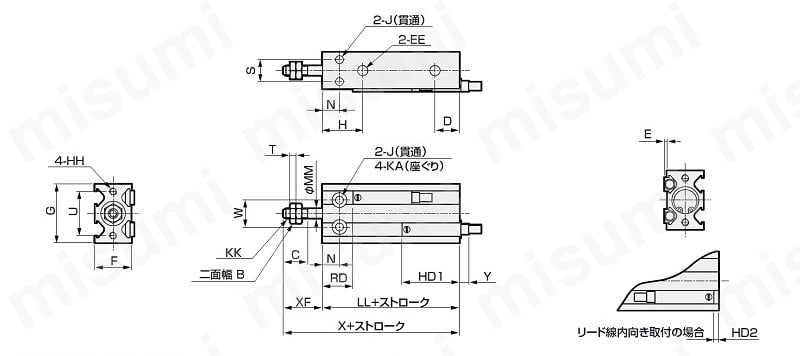

複動形 SMG-（L） Φ6・Φ10

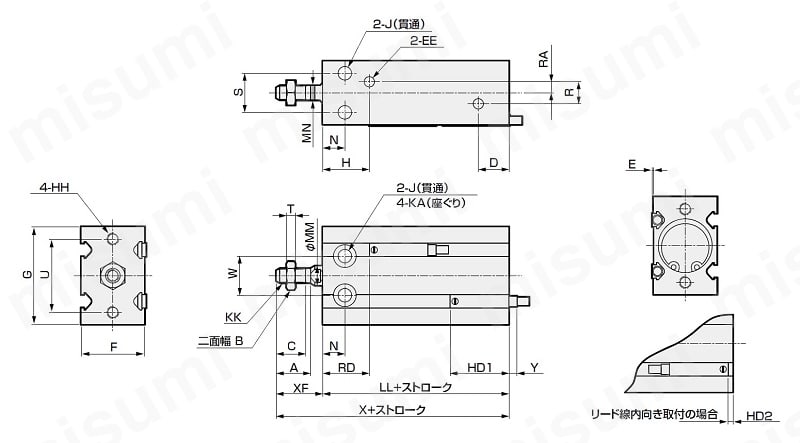

複動形 SMG-（L） Φ16・Φ20・Φ25・Φ32
| チューブ内径 | 記号 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | EE | F | G | H | HH | J | KA | KK | MM | MN | N | R | |
| Φ6 | − | 5.5 | 7 | 10 | M5 | 13 | 22 | 15 | M3深さ5 | 3.2 | 6深さ4.8 | M3 | 3 | − | 7 | − |
| Φ10 | − | 7 | 10 | 10 | M5 | 15 | 24 | 16.5 | M3深さ5 | 3.2 | 6深さ5 | M4 | 4 | − | 7 | − |
| Φ16 | 12.5 | 8 | 11 | 11.5 | M5 | 20 | 32 | （注1） 16.5 | M4深さ6 | 4.5 | 7.5深さ6.5 | M5 | 6 | 5 | 7 | 4 |
| Φ20 | 14 | 10 | 12 | 12.5 | M5 | 26 | 40 | 19 | M5深さ8 | 5.5 | 9深さ8 | M6 | 8 | 6 | 9 | 9 |
| Φ25 | 18 | 13 | 15.5 | 13 | M5 | 32 | 50 | 21.5 | M5深さ8 | 5.5 | 9深さ9 | M8 | 10 | 8 | 10 | 9 |
| Φ32 | 22 | 17 | 19.5 | 12.5 | Rc1/8 | 40 | 62 | 23 | M6深さ9 | 6.6 | 11深さ11.5 | M10×1.25 | 12 | 10 | 11 | 13.5 |
| チューブ内径 | 記号 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RA | S | T | U | W | XF | LL | X | E | HD1 | HD2 | RD | Y（注1） | |||
| スイッチ無 | スイッチ有 | スイッチ無 | スイッチ有 | ||||||||||||
| Φ6 | − | 7 | 1.8 | 17 | 10 | 13 | 33 | 33 | 46 | 46 | 1 | 20 | 1 | 13 | 7 |
| Φ10 | − | 9 | 2.4 | 18 | 11 | 16 | 36 | 36 | 52 | 52 | 1 | 23.5 | 4.5 | 12.5 | 3.5 |
| Φ16 | 2 | 12 | 3.2 | 25 | 14 | 16 | 30 | 40 | 46 | 56 | 0.5 | 24.5 | 5.5 | 15.5 | 2.5 |
| Φ20 | 4.5 | 16 | 3.6 | 30 | 16 | 19 | 36 | 46 | 55 | 65 | 0.5 | 27 | 8 | 19 | 0 |
| Φ25 | 4.5 | 20 | 5 | 38 | 20 | 23 | 40 | 50 | 63 | 73 | 0.5 | 29 | 10 | 21 | -2 |
| Φ32 | 4.5 | 24 | 6 | 48 | 24 | 27 | 42 | 52 | 69 | 79 | 0.5 | 30.5 | 11.5 | 21.5 | -3.5 |
注1：スイッチ無しの5ストロークの場合は14.5
注2：Y寸法はスイッチの本体端面からの出張寸法をしめします。（マイナス寸法は本体端面からの引込寸法）
注3：中間ストロークのLL+ストローク、X+ストローク寸法を計算する時は、ストロークに中間ストローク値を入れずにその上の標準ストロークの値を入れて計算してください。（例：中間ストローク35mm時は標準ストローク40mmを入れて計算してください）

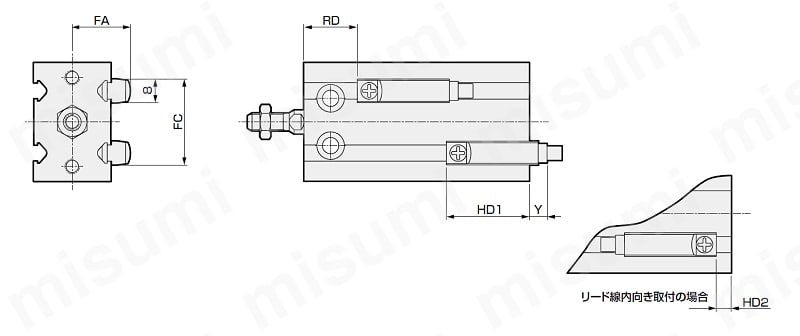

SMGシリーズスイッチ付外形寸法図（2色表示式）
SMG-L（スイッチ付：K2YH/V、K3YH/V）
| チューブ内径 | 記号 | ||||||
|---|---|---|---|---|---|---|---|
| FA | FC | 複動 | |||||
| HD1 | HD2 | RD | Y（注） | ||||
| リード線ストレートタイプ | リード線L字タイプ | ||||||
| Φ6 | 13.5 | 18 | 21 | 0 | 12 | 13 | 10 |
| Φ10 | 14.5 | 21 | 24.5 | 3.5 | 11.5 | 9.5 | 6.5 |
| Φ16 | 16.5 | 27 | 25.5 | 4.5 | 14.5 | 8.5 | 5.5 |
| Φ20 | 19.5 | 29 | 28 | 7 | 18 | 6 | 3 |
| Φ25 | 22.5 | 32 | 30 | 9 | 20 | 4 | 1 |
| Φ32 | 26.5 | 34 | 31.5 | 10.5 | 20.5 | 2.5 | -0.5 |
注：Y 寸法はスイッチの本体端面からの出張寸法をしめします。（マイナス寸法は本体端面からの引込寸法）
型番リスト
Loading...
詳細情報
基本情報
長寿命シリンダ。
【特長】
・検出スイッチを付けても、ほとんど出っ張りスペースがありません
・摺動部の最適化により長寿命と安定稼働を実現しました（従来比2倍以上、2千万回以上の耐久性を実現）
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品スーパーマウントシリンダSMGシリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能
・マウントブロックが一体化されたことにより、標準で5面から自在に直接取付けが可能
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
類似品
この商品に近い類似品がありませんでした。
SMG-L-25-60-K0V-D-HP1で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
高耐久機器HPシリーズ（長寿命）スーパーマウントシリンダ SMG-HP1シリーズの型番SMG-L-25-60-K0V-D-HP1のページです。
型番SMG-L-25-60-K0V-D-HP1に関する仕様情報を記載しております。
