ＣＫＤ

ＣＫＤ

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・超小型、最軽量の小口径丸形汎用シリンダです・特殊配合による耐摩耗性パ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定134件の候補があります。

Loading...

外形図

外形図

SCPD3-（L）基本形（OO）

SCPD3-（L）基本形（OO）外形図

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ6・Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：（）内の値はポート方向軸方向タイプの値です。

チューブ内径（mm）記号
基本形（OO）基本寸法
BGHAJKAKBKKLLMBMMQAQBTUAUBX
Φ65.5178813.513.5（10）M347M631341.81111（9）75
Φ10712.511914.514.5M446M8×1.0484.52.4121274
Φ1681314921.521.5M546M10×1.058.54.53.2181874
チューブ内径（mm）記号
スイッチ付
TO、T5、T2、T3T2W、T3WP
RDHDRDHD
Φ62243.511.5
Φ103.52.55.5413.5
Φ1623.53.5517.0



片側軸方向フート形（LS）

片側軸方向フート形（LS）外形図

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ6・Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。

チューブ内径（mm）記号
片側軸方向フート形（LS）基本寸法
BGJKKMBMMQAQBTX
Φ65.5178M3M631341.875
Φ10712.59M4M8×1.0484.52.474
Φ168139M5M10×1.058.54.53.274
チューブ内径（mm）記号
取付寸法
LBLCLDLFLLLHLKLRLSLT
Φ6574.218.4479722321.6
Φ10574.218.4469722321.6
Φ16695.219.746141029422.3
チューブ内径（mm）記号
スイッチ付
TO、T5、T2、T3T2W、T3WP
RDHDRDHD
Φ62243.511.5
Φ103.52.55.5413.5
Φ1623.53.5517.0

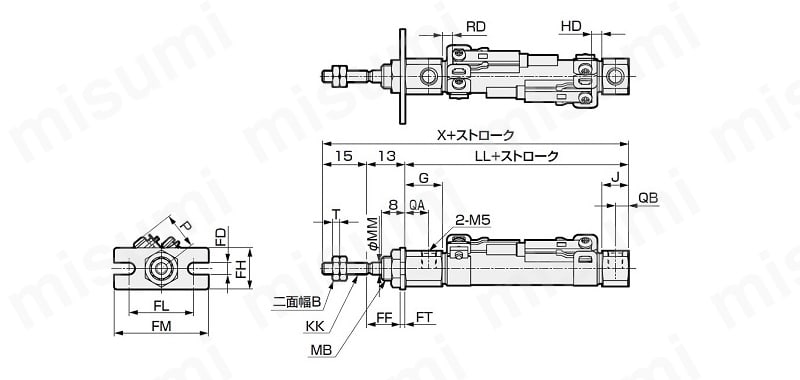

ロッド側フランジ形（FA）

ロッド側フランジ形（FA）外形図

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ6・Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。

チューブ内径（mm）記号
ロッド側フランジ形（FA）基本寸法
BGJKKLLMBMMQAQBTX
Φ65.5178M347M631341.875
Φ10712.59M446M8×1.0484.52.474
Φ168139M546M10×1.058.54.53.274
チューブ内径（mm）記号
取付寸法
FDFFFHFLFMFT
Φ64.211.41422321.6
Φ104.211.41422321.6
Φ165.210.72029422.3
チューブ内径（mm）記号
スイッチ付
TO、T5、T2、T3T2W、T3WP
RDHDRDHD
Φ62243.511.5
Φ103.52.55.5413.5
Φ1623.53.5517.0

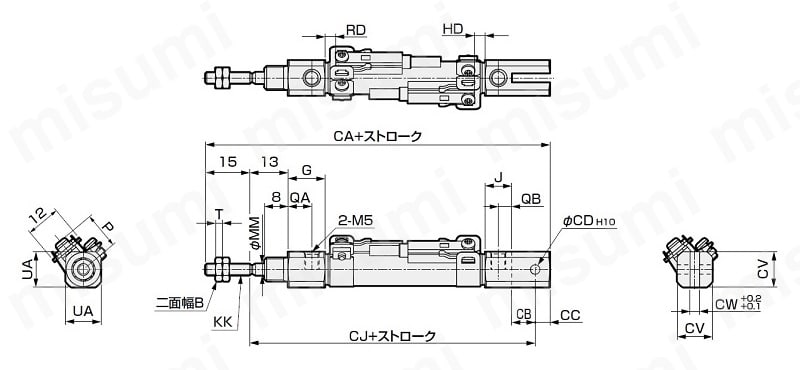

二山クレビス形（CB）

ロッド側フランジ形（FA）外形図

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：Φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：ピンと止め金具は添付してあります。

チューブ内径（mm）記号
二山クレビス形（CB）基本寸法
BGJKKMMQAQBTUA
Φ10712.59M4484.52.412
Φ168139M558.54.53.218
チューブ内径（mm）記号
取付寸法
CACBCCCDCJCVCW
Φ1087853.267123.2
Φ16941010569186.5
チューブ内径（mm）記号
スイッチ付
TO、T5、T2、T3T2W、T3WP
RDHDRDHD
Φ103.52.55.5413.5
Φ1623.53.5517.0



SCP※3シリーズ共通付属品

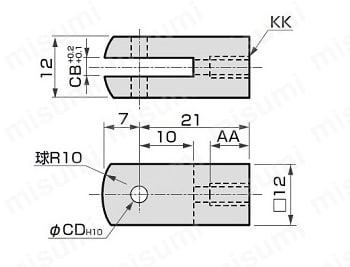

一山ナックル（I）

SCPD3-（L）基本形（OO）外形図
材質：鋼（亜鉛クロメート処理）
型番適用チューブ内径（mm）CACBCDKKMA質量（g）
P2-I-10Φ10213.13.2M4917
P2-I-16Φ16256.45M51421



二山ナックル（Y）

二山ナックル（Y）外形図

材質：鋼（亜鉛クロメート処理）

注：ピンと止め輪は添付します。

型番AACBCDKK質量（g）
P2-Y-1083.23.2M425
P2-Y-16116.55M520



ナックル、ブラケット用ピン（P）、クレビス

ナックル、ブラケット用ピン（P）、クレビス外形図

材質：ステンレス鋼

注1：二山ナックル使用の際のピンと止め金具は製品に添付してあります。
注2：止め輪は添付します。

型番適用チューブ内径（mm）適用CDCDℓL質量（g）
P2-P-1010ナックル・ブラケット・クレビス0.62.53.213171.2
P2-P-10ZZ用クレビス16201.4
P2-P-1616ナックル・ブラケット0.74513183.0
P2-P-16Aクレビス0.74519243.9

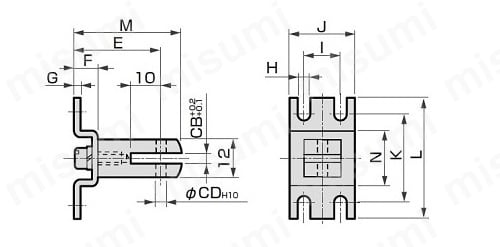

二山ブラケット（B2）

二山ブラケット（B2）外形図

材質：鋼（亜鉛クロメート処理）

注：ピンと止め輪は添付します。

型番適用チューブ内径（mm）CDECBFGHIJKLMN質量（g）
P2-B2-10Φ103.2293.2824.2122230.240361844
P2-B2-16Φ165316.5102.35.2162835.248382044

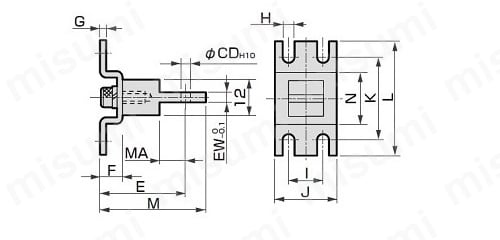

一山ブラケット（B1）

一山ブラケット（B1）外形図

材質：鋼（亜鉛クロメート処理）

型番適用チューブ内径（mm）CDEEWFGHIJKLMNMA質量（g）
P2-B1-10Φ103.2293.1824.2122230.2403618937
P2-B1-16Φ165356.4102.35.2162835.24842201448

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
ストローク L(mm)
シリンダ内径 D(φ)
使用圧力(MPa)
支持形式
スイッチ用磁石
スイッチ数
リード線長さ(m)
ヘッド側ポート方向
スイッチ形番
ヘッド側ボート方向
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15
16
0.1～1.0
00：基本形
なし
なし
なし
垂直方向
なし
-

1個

3,337円( 3,671円 )

7日目

10
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

10
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

15
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

15
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

20
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

20
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

30
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

30
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

45
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

45
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

60
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

60
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

75
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

75
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

90
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

90
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

105
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

105
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

120
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

120
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

135
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

135
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

150
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

150
10
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

10
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

10
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

15
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

15
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

20
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

20
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

30
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

30
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

45
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

45
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

60
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

60
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

75
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

75
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

90
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

90
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

105
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

105
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

120
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

120
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

135
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

135
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

150
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

150
16
0.1～1.0
00：基本形 / CB：二山クレビス形（ピンと止め輪添付） / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

10
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

10
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

15
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

15
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

20
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

20
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

30
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

30
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

45
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

45
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
O：軸方向

1個

-( - )

19日目

60
6
0.15～1.0
00：基本形 / FA：ロッド側フランジ形 / LS：片側軸方向フート側（ロッド側）
なし
-
-
-
-
垂直方向

1個

-( - )

19日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

【特長】
・超小型、最軽量の小口径丸形汎用シリンダです
・特殊配合による耐摩耗性パッキン、高頻度対応グリースの採用、シール機能の最適化により安定稼働、長寿命を実現
・作動回数を重ねても始動圧力が一定だから、作動時間も一定
・チョコ停しらずで安定稼働に貢献
・標準品ペンシルシリンダSCPD3シリーズと同一寸法のため、設計変更、設備の改造なしで置き換え可能

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ

高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズ

    高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ

    高耐久機器HPシリーズ（長寿命）スーパーマイクロシリンダ SCM-HP1シリーズ

      高耐久機器HPシリーズスーパーツインロッドシリンダ STR2-M/B-HP1シリーズ

      高耐久機器HPシリーズスーパーツインロッドシリンダ STR2-M/B-HP1シリーズ

        高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ

        高耐久機器HPシリーズスーパーマイクロシリンダ SCM-G-HP1シリーズ

          二次電池対応機器 ペンシルシリンダ SCPD3-P4

          二次電池対応機器 ペンシルシリンダ SCPD3-P4

            高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ

            高耐久機器HPシリーズ（耐環境）タイロッド形シリンダ SCG-G-HP1シリーズ

              高耐久機器HPシリーズ（耐環境）タイトシリンダ CMK2-G-HP1シリーズ

              高耐久機器HPシリーズ（耐環境）タイトシリンダ CMK2-G-HP1シリーズ

                高耐久機器HPシリーズ（耐環境）ガイド付シリンダ STS・STL-MG/BG-HP1シリーズ

                高耐久機器HPシリーズ（耐環境）ガイド付シリンダ STS・STL-MG/BG-HP1シリーズ

                  ガイド付薄形シリンダ コンパクトタイプ MGPKシリーズ

                  ガイド付薄形シリンダ コンパクトタイプ MGPKシリーズ

                    二次電池対応機器ガイド付シリンダSTG-B/M-P4

                    二次電池対応機器ガイド付シリンダSTG-B/M-P4

                      二次電池対応機器 スーパーマイクロシリンダ SCM-P4

                      二次電池対応機器 スーパーマイクロシリンダ SCM-P4

                        二次電池対応機器 スーパーコンパクトシリンダ SSD-P4

                        二次電池対応機器 スーパーコンパクトシリンダ SSD-P4

                          二次電池対応機器 スーパーコンパクトシリンダ SSD2-P4

                          二次電池対応機器 スーパーコンパクトシリンダ SSD2-P4
                            メーカー ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ SMC ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ
                            通常価格 - - - - 2,714円～ - - - 13,413円～ 17,128円～ 6,063円～ 3,600円～ 3,600円～
                            通常出荷日 7日目～   9日目～   7日目～   9日目～   12日目～   9日目～   19日目   17日目～   19日目～   18日目～   12日目～   10日目～   12日目
                            種類 一般型シリンダ 一般型シリンダ 一般型シリンダ 一般型シリンダ 一般型シリンダ 一般型シリンダ 一般型シリンダ ガイド付シリンダ ガイド付シリンダ ガイド付シリンダ 一般型シリンダ 一般型シリンダ 一般型シリンダ
                            シリンダ作動方式 複動 複動 複動 複動 複動 複動 複動 複動 複動 複動 複動 複動 複動
                            ロッド作動方式 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド 片ロッド
                            本体形状 丸形 丸形 ガイド付 丸形 丸形 角形 丸形 ガイド付 ガイド付 ガイド付 丸形 角形 角形
                            付加機能 標準 標準 標準 標準 標準 標準 標準 高剛性・高精度ガイド 高剛性・高精度高級ガイド 標準 標準 標準 標準

                            高耐久機器HPシリーズペンシルシリンダ SCPD3-HP1シリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            エアシリンダカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
