e-Actuator かんたん制御 コントローラ一体型/スライダタイプ EQFS□Hシリーズ

e-Actuator かんたん制御 コントローラ一体型/スライダタイプ EQFS□Hシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

通常価格(税別)
107,100円 ~ 189,538円
税込価格
117,810円 ~ 208,492円

エア機器感覚かんたん設定、プログラム不要の2点停止、プログラム不要の3点停止、...

詳細情報を確認する

  • 本体/周辺部品:
    本体
  • 種類:
    スライダ
  • 駆動方式:
    転造ボールねじ
  • ガイド:
    あり
  • 入力電源:
    DC24V
  • 位置検出:
    アブソリュート
  • 入出力種類:
    NPN
  • ブレーキ:
    あり
  • ノイズフィルタ:
    なし
  • 使用環境:
    標準
  • 繰返し位置決め精度(μm):
    ±20
  • モータ種類:
    バッテリレス アブソ(ステップモータ DC24V)
  • モータオプション:
    ロック付
  • グリース塗付(シールバンド部):
    あり
  • 使用温度範囲(℃):
    5~40

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定173件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

EQFS25H(モータストレート)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
   また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

寸法表

単位:mm

ストローク[mm]LABnDEFGH
ロックなしロック付
50278.4318.461104--2010030
100、1503545
200、25062240220
300、350、40083360340
450、500104480460
550、600、650125600580
700、750146720700
800167840820

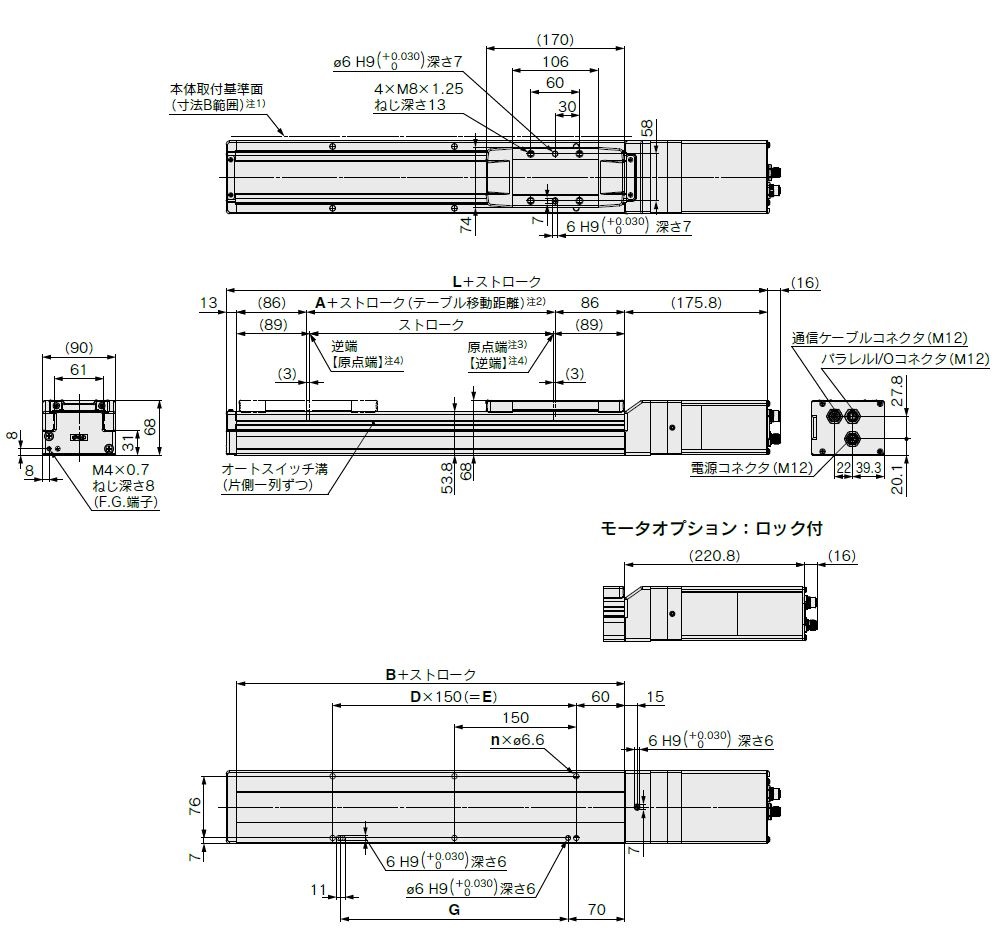

EQFS32H(モータストレート)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
        また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

注5)オートスイッチの固定には、スイッチスペーサ(BMY3-016)が必要です。別途手配してください。

寸法表

単位:mm

ストローク[mm]LABnDEG
ロックなしロック付
50、100、150314.9359.961304--130
200、250、30062300280
350、400、45083450430
500、550、600104600580
650、700、750125750730
800、850、900146900880
950、100016710501030

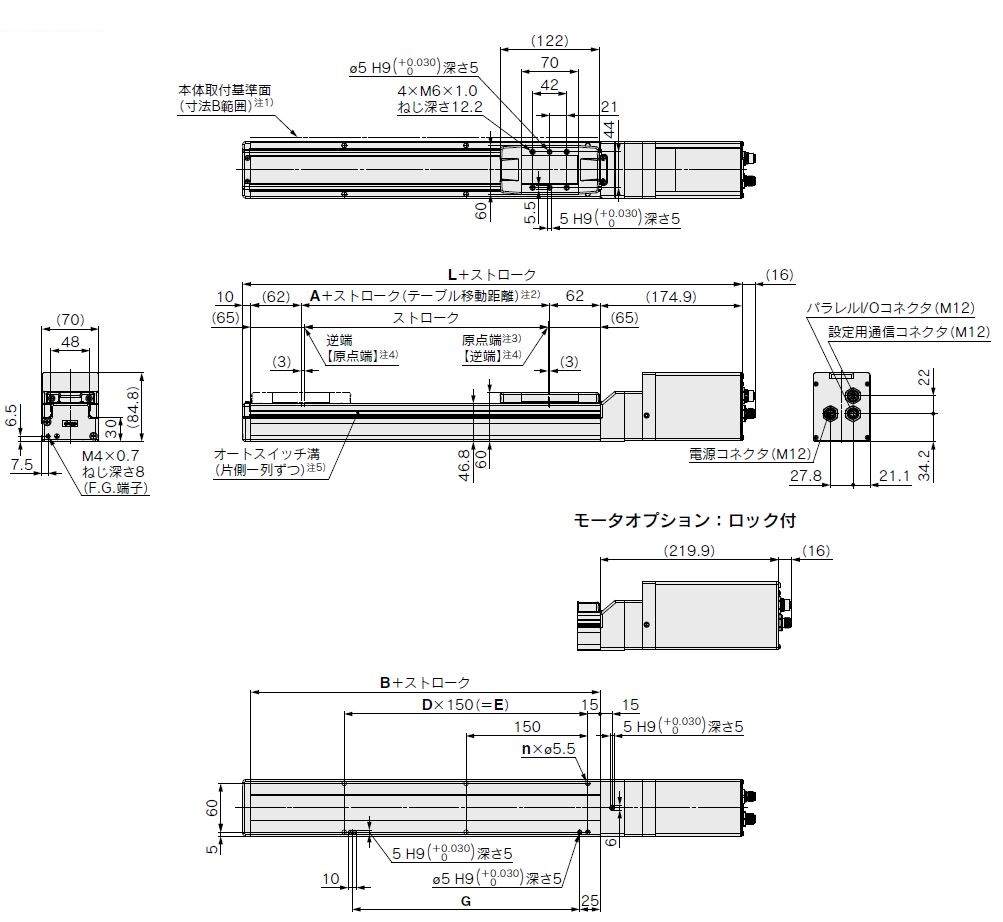

EQFS40H(モータストレート)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
        また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

注5)オートスイッチの固定には、スイッチスペーサ(BMY3-016)が必要です。別途手配してください。

寸法表

単位:mm

ストローク[mm]LABnDEG
ロックなしロック付
50~199366.8411.861784--130
200~34962300280
350~49983450430
500~649104600580
650~799125750730
800~949146900880
950~109916710501030
1100~120018812001030

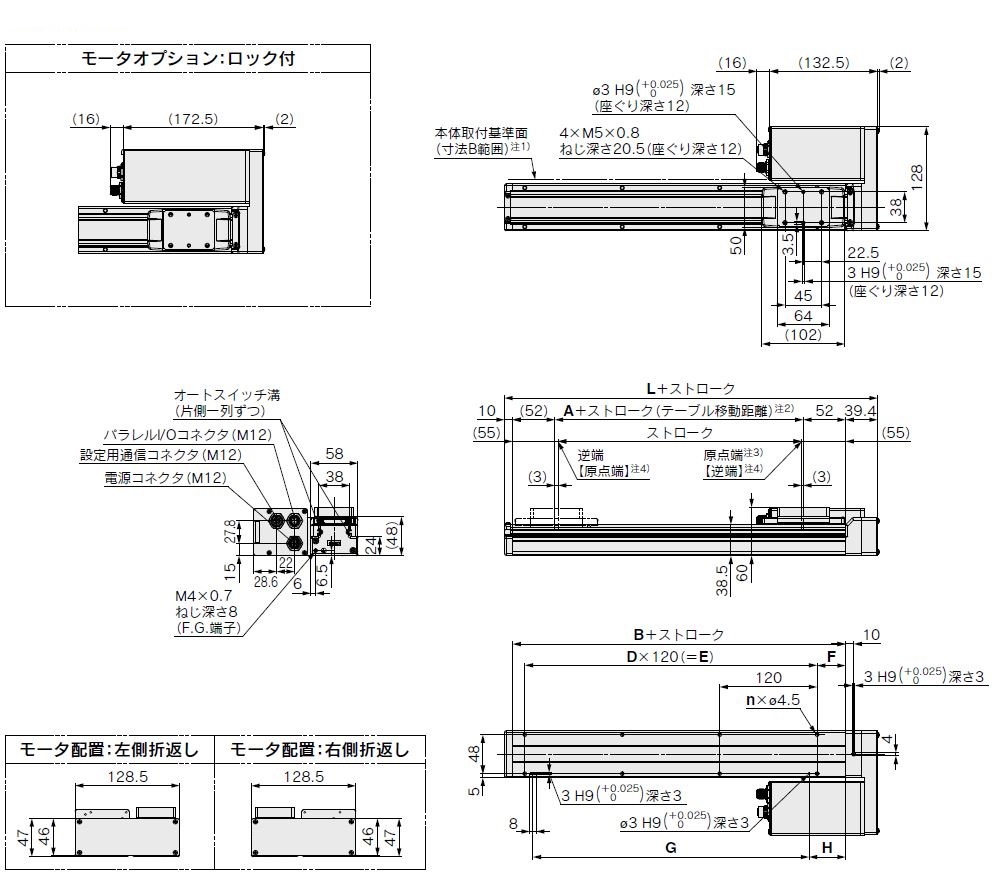

EQFS25RH(モータ折返し)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
        また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

寸法表

単位:mm

ストローク[mm]LABnDEFGH
50159.461104--2010030
100、1503545
200、25062240220
300、350、40083360340
450、500104480460
550、600、650125600580
700、750146720700
800167840820

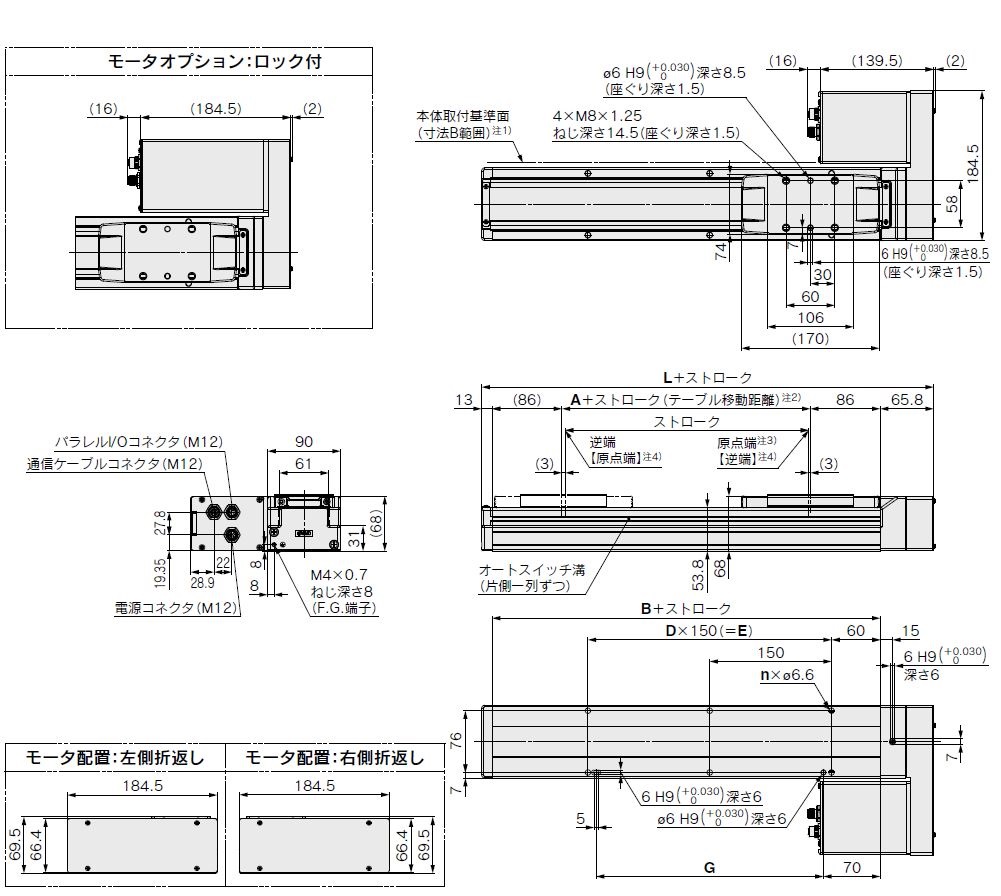

EQFS32RH(モータ折返し)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
        また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

注5)オートスイッチの固定には、スイッチスペーサ(BMY3-016)が必要です。別途手配してください。

寸法表

単位:mm

ストローク[mm]LABnDEG
50、100、150195.661304--130
200、250、30062300280
350、400、45083450430
500、550、600104600580
650、700、750125750730
800、850、900146900880
950、100016710501030
EQFS40RH(モータ折返し)

注1)本体取付基準面を使用して設置される場合には、相手面もしくはピン高さを3mm以上にしてください。(推奨高さ5mm)
        また、本体取付基準面(寸法B範囲)より、それ以外の面は出っ張る場合がございます。ワーク・設備等と干渉しないよう1mm以上の逃げを設けてご使用ください。

注2)動作指示によりテーブルが可動する距離です。
        周辺にあるワーク・設備等と干渉しないようにご注意ください。

注3)工場出荷時の“原点端”(0mm)位置を示します。

注4)【 】は回転方向基準を変更した場合です。

注5)オートスイッチの固定には、スイッチスペーサ(BMY3-016)が必要です。別途手配してください。

寸法表

単位:mm

ストローク[mm]LABnDEG
50~199256.861784--130
200~34962300280
350~49983450430
500~649104600580
650~799125750730
800~949146900880
950~109916710501030
1100~120018812001030

製品仕様

型番EQFS25□HEQFS32□HEQFS40□H








ストローク(mm)50~80050~1000150~1200
可搬質量(kg)注1)水平1526404039.550686826607580
垂直2612.51541016204.54.52540
速度(mm/s2)ストローク範囲~40020~120012~8506~4503~22524~110016~7508~4504~12530~120020~100010~5005~225
401~50020~110012~7506~4003~22524~110016~7508~4504~12530~120020~100010~5005~225
501~60020~90012~5406~2703~13524~110016~7508~4004~12530~120020~100010~5005~225
601~70020~63012~4206~2303~11524~93016~6208~3104~12530~120020~90010~4405~220
701~80020~55012~3306~1803~9024~75016~5008~2504~12530~114020~76010~3505~175
801~900----24~61016~4108~2004~10030~93020~62010~2805~140
901~1000----24~50016~3408~1704~8530~78020~52010~2505~125
1001~1100--------30~66020~44010~2205~110
1101~1200--------30~57020~38010~1905~95
最大加減速度(mm/s2)水平10000
垂直5000
繰返し位置決め精度(mm)±0.02
ロストモーション(mm)
注2)
0.1以下
リード(mm)2012632416843020105
耐衝撃/耐振動(m/s2)
注3)
50/20
駆動方式ボールねじ(EQFS□H)、ボールねじ+ベルト(EQFS□R/LH)
ガイド方式リニアガイド
使用温度範囲(℃)5~40
使用湿度範囲(%RH)90以下(結露なきこと)



モータサイズ□42□56.4
モータ種類バッテリレス アブソ(ステップモータDC24V)
エンコーダバッテリレス アブソリュート
電源電圧(V)DC24V±10%
電力(W)
注4) 注6)
最大電力89最大電力116最大電力116




形式
注5)
無励磁作動型
保持力(N)47781572947210821642175113225421
電力(W) 注6)555
定格電圧(V)DC24±10%

注1)加減速度3000mm/s2の時の最大搬送質量です。
        搬送質量は、速度および加速度で変動いたします。カタログのP.10~12の「速度−搬送質量グラフ(目安)」にてご確認ください。
        また、ケーブル長さが5mを超える場合は「速度−搬送質量グラフ」で規定される速度および負荷条件が5m毎に最大10%低下します。

注2)往復動作の誤差を補正する場合の目安値になります。

注3)耐衝撃…落下式衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。
        耐振動…45~2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし(初期における値)。

注4)電源容量の選定時にご使用ください。

注5)ロック付のみ。

注6)ロック付を選択の場合は、電力を加算してください。

製品特長紹介動画

型番リスト

型番
ストローク(mm)
最大可搬質量範囲(水平)(kg)
最大可搬質量(水平)(kg)
最大可搬質量範囲(垂直)(kg)
最大可搬質量(垂直)(kg)
リード(mm)
テーブル幅 W1(mm)
テーブル長 L1(mm)
最高速度(mm/sec)
サイズ
モータ配置
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
ストレート

1個

107,100( 117,810円 )

16日目

200
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
ストレート

1個

107,100( 117,810円 )

16日目

300
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
ストレート

1個

111,383( 122,521円 )

16日目

400
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
ストレート

1個

113,535( 124,889円 )

16日目

500
20.1~50.0
26
5.1~10.0
6
12
50
102
750
25
ストレート

1個

115,687( 127,256円 )

16日目

600
20.1~50.0
26
5.1~10.0
6
12
50
102
540
25
ストレート

1個

117,839( 129,623円 )

16日目

700
20.1~50.0
26
5.1~10.0
6
12
50
102
420
25
ストレート

1個

119,992( 131,991円 )

16日目

800
20.1~50.0
26
5.1~10.0
6
12
50
102
330
25
ストレート

1個

122,144( 134,358円 )

16日目

100
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
ストレート

1個

113,131( 124,444円 )

16日目

200
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
ストレート

1個

115,284( 126,812円 )

16日目

300
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
ストレート

1個

117,436( 129,180円 )

16日目

400
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
ストレート

1個

119,589( 131,548円 )

16日目

500
10.1~20.0
15
0~2.0
2
20
50
102
1100
25
ストレート

1個

121,740( 133,914円 )

16日目

600
10.1~20.0
15
0~2.0
2
20
50
102
900
25
ストレート

1個

123,893( 136,282円 )

16日目

700
10.1~20.0
15
0~2.0
2
20
50
102
630
25
ストレート

1個

126,045( 138,650円 )

16日目

800
10.1~20.0
15
0~2.0
2
20
50
102
550
25
ストレート

1個

128,198( 141,018円 )

16日目

100
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
左側折返し

1個

113,669( 125,036円 )

16日目

200
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
左側折返し

1個

115,821( 127,403円 )

16日目

300
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
左側折返し

1個

117,974( 129,771円 )

16日目

400
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
左側折返し

1個

120,125( 132,138円 )

16日目

500
20.1~50.0
26
5.1~10.0
6
12
50
102
750
25
左側折返し

1個

122,278( 134,506円 )

16日目

600
20.1~50.0
26
5.1~10.0
6
12
50
102
540
25
左側折返し

1個

124,430( 136,873円 )

16日目

700
20.1~50.0
26
5.1~10.0
6
12
50
102
420
25
左側折返し

1個

126,583( 139,241円 )

16日目

800
20.1~50.0
26
5.1~10.0
6
12
50
102
330
25
左側折返し

1個

128,735( 141,609円 )

16日目

100
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
左側折返し

1個

119,722( 131,694円 )

16日目

200
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
左側折返し

1個

121,875( 134,063円 )

16日目

300
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
左側折返し

1個

124,026( 136,429円 )

16日目

400
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
左側折返し

1個

126,179( 138,797円 )

16日目

500
10.1~20.0
15
0~2.0
2
20
50
102
1100
25
左側折返し

1個

128,331( 141,164円 )

16日目

600
10.1~20.0
15
0~2.0
2
20
50
102
900
25
左側折返し

1個

130,484( 143,532円 )

16日目

700
10.1~20.0
15
0~2.0
2
20
50
102
630
25
左側折返し

1個

132,636( 145,900円 )

16日目

800
10.1~20.0
15
0~2.0
2
20
50
102
550
25
左側折返し

1個

134,788( 148,267円 )

16日目

100
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
右側折返し

1個

113,669( 125,036円 )

16日目

200
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
右側折返し

1個

115,821( 127,403円 )

16日目

300
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
右側折返し

1個

117,974( 129,771円 )

16日目

400
20.1~50.0
26
5.1~10.0
6
12
50
102
850
25
右側折返し

1個

120,125( 132,138円 )

16日目

500
20.1~50.0
26
5.1~10.0
6
12
50
102
750
25
右側折返し

1個

122,278( 134,506円 )

16日目

600
20.1~50.0
26
5.1~10.0
6
12
50
102
540
25
右側折返し

1個

124,430( 136,873円 )

16日目

700
20.1~50.0
26
5.1~10.0
6
12
50
102
420
25
右側折返し

1個

126,583( 139,241円 )

16日目

800
20.1~50.0
26
5.1~10.0
6
12
50
102
330
25
右側折返し

1個

128,735( 141,609円 )

16日目

100
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
右側折返し

1個

119,722( 131,694円 )

16日目

200
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
右側折返し

1個

121,875( 134,063円 )

16日目

300
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
右側折返し

1個

124,026( 136,429円 )

16日目

400
10.1~20.0
15
0~2.0
2
20
50
102
1200
25
右側折返し

1個

126,179( 138,797円 )

16日目

500
10.1~20.0
15
0~2.0
2
20
50
102
1100
25
右側折返し

1個

128,331( 141,164円 )

16日目

600
10.1~20.0
15
0~2.0
2
20
50
102
900
25
右側折返し

1個

130,484( 143,532円 )

16日目

700
10.1~20.0
15
0~2.0
2
20
50
102
630
25
右側折返し

1個

132,636( 145,900円 )

16日目

800
10.1~20.0
15
0~2.0
2
20
50
102
550
25
右側折返し

1個

134,788( 148,267円 )

16日目

1000
20.1~50.0
50
5.1~10.0
10
16
60
122
340
32
ストレート

1個

145,953( 160,548円 )

16日目

100
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

124,161( 136,577円 )

16日目

200
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

126,583( 139,241円 )

16日目

300
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

129,003( 141,903円 )

16日目

400
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

131,425( 144,568円 )

16日目

500
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

133,847( 147,232円 )

16日目

600
20.1~50.0
50
5.1~10.0
10
16
60
122
750
32
ストレート

1個

136,268( 149,895円 )

16日目

700
20.1~50.0
50
5.1~10.0
10
16
60
122
620
32
ストレート

1個

138,689( 152,558円 )

16日目

800
20.1~50.0
50
5.1~10.0
10
16
60
122
500
32
ストレート

1個

141,112( 155,223円 )

16日目

900
20.1~50.0
50
5.1~10.0
10
16
60
122
410
32
ストレート

1個

143,532( 157,885円 )

16日目

1000
20.1~50.0
39.5
2.1~5.0
4
24
60
122
500
32
ストレート

1個

152,007( 167,208円 )

16日目

100
20.1~50.0
39.5
2.1~5.0
4
24
60
122
1100
32
ストレート

1個

130,215( 143,237円 )

16日目

Loading...

詳細情報

基本情報

エア機器感覚かんたん設定、プログラム不要の2点停止、プログラム不要の3点停止、全ての操作モードでサイクルタイム設定可能。
【特長】
・コントローラ内蔵による省スペース/省配線/省工数
・プログラムレス
・調整時間短縮
・モータ制御方式の最適化により年間CO2排出量が削減

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

e-Actuator かんたん制御 コントローラ一体型/スライダタイプ EQFS□Hシリーズ

e-Actuator かんたん制御 コントローラ一体型/スライダタイプ EQFS□Hシリーズ

    e-Actuator かんたん制御 コントローラ一体型/ロッドタイプ EQY□Hシリーズ

    e-Actuator かんたん制御 コントローラ一体型/ロッドタイプ EQY□Hシリーズ

      電動アクチュエータ スライダタイプ ベルト駆動 LEFBシリーズ ステップモータ・サーボモータ

      電動アクチュエータ スライダタイプ ベルト駆動 LEFBシリーズ ステップモータ・サーボモータ

        電動アクチュエータ スライダタイプ ボールねじ駆動 LEFSシリーズ ステップモータ・サーボモータ

        電動アクチュエータ スライダタイプ ボールねじ駆動 LEFSシリーズ ステップモータ・サーボモータ

          電動アクチュエータ 薄形スライダタイプ 基本形 LEMBシリーズ ステップモータ

          電動アクチュエータ 薄形スライダタイプ 基本形 LEMBシリーズ ステップモータ

            バッテリレス アブソリュートエンコーダ付 電動アクチュエータ スライダタイプ ベルト駆動

            バッテリレス アブソリュートエンコーダ付 電動アクチュエータ スライダタイプ ベルト駆動

              電動アクチュエータ モータ付仕様 EBS-M スライダタイプ

              電動アクチュエータ モータ付仕様 EBS-M スライダタイプ

                電動アクチュエータ 高剛性高精度 スライダタイプ LEKFSシリーズ ステップモータ

                電動アクチュエータ 高剛性高精度 スライダタイプ LEKFSシリーズ ステップモータ

                  バッテリレス アブソリュートエンコーダ付 電動アクチュエータ スライダタイプ ボールねじ駆動

                  バッテリレス アブソリュートエンコーダ付 電動アクチュエータ スライダタイプ ボールねじ駆動

                    電動アクチュエータ スライダタイプ ボールねじ駆動 二次電池対応 25A-LEFSシリーズ

                    電動アクチュエータ スライダタイプ ボールねじ駆動 二次電池対応 25A-LEFSシリーズ

                      電動アクチュエータ 薄形スライダタイプ カムフォロアガイド形 LEMCシリーズ ステップモータ

                      電動アクチュエータ 薄形スライダタイプ カムフォロアガイド形 LEMCシリーズ ステップモータ

                        NSスライダ エレウェーブシリーズ

                        NSスライダ エレウェーブシリーズ

                          電動アクチュエータ ロッドタイプ LEYシリーズ ステップモータ・ サーボモータ

                          電動アクチュエータ ロッドタイプ LEYシリーズ ステップモータ・ サーボモータ

                            メーカー SMC SMC SMC SMC SMC SMC CKD SMC SMC SMC SMC コガネイ SMC
                            通常価格 107,100円 98,100円 40,289円 45,134円 38,717円 83,719円 68,638円 68,494円 56,929円 52,104円 69,954円 52,100円 35,571円
                            通常出荷日 16日目   16日目   6日目~   6日目~   19日目   19日目   9日目~   16日目~   19日目   19日目   19日目   10日目   6日目~
                            本体/周辺部品 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体 本体
                            種類 スライダ ロッド スライダ スライダ スライダ スライダ スライダ スライダ スライダ スライダ スライダ スライダ ロッド
                            駆動方式 転造ボールねじ 転造ボールねじ ベルト 転造ボールねじ ベルト ベルト 転造ボールねじ 転造ボールねじ 転造ボールねじ 転造ボールねじ ベルト ラック&ピニオン 転造ボールねじ
                            ガイド あり あり あり あり あり あり あり あり あり あり あり あり なし
                            入力電源 DC24V DC24V DC24V DC24V DC24V DC24V DC24V/DC48V DC24V DC24V DC24V DC24V DC24V DC24V

                            e-Actuator かんたん制御 コントローラ一体型/スライダタイプ EQFS□Hシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            単軸ロボットカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
