エア機器感覚かんたん設定、プログラム不要の2点停止、プログラム不要の3点停止、...

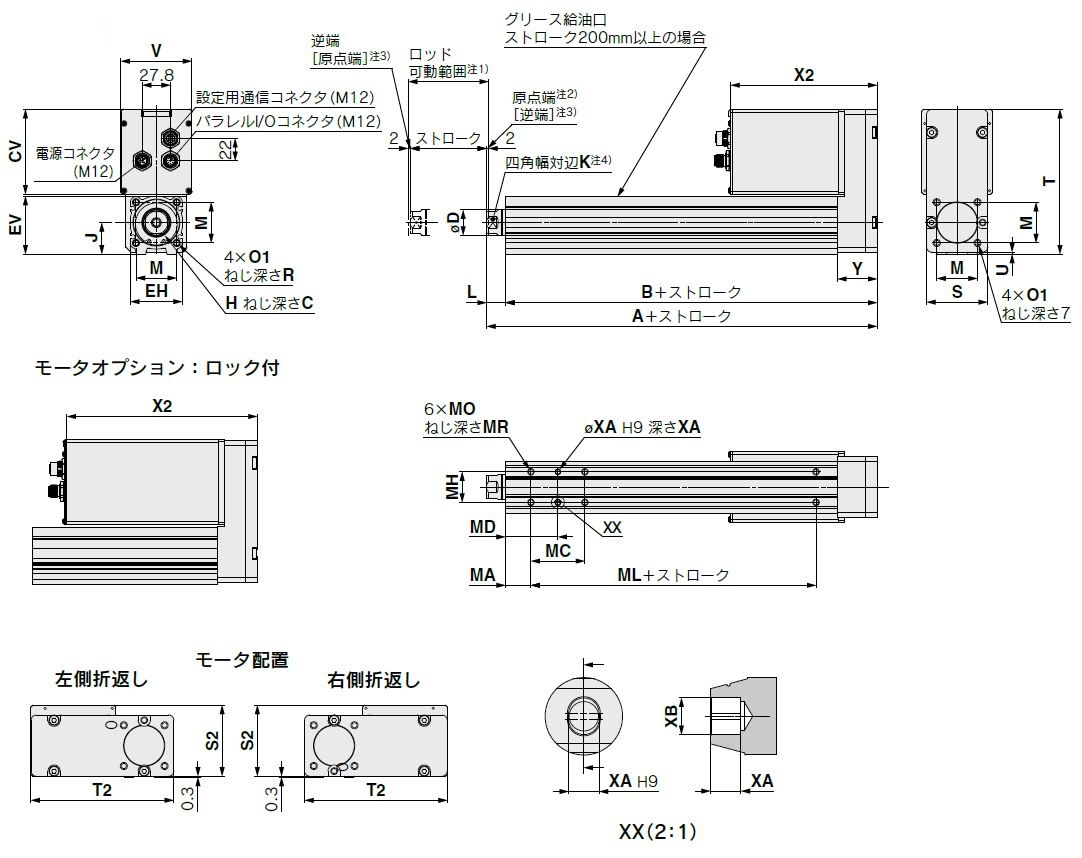

注1) 動作指示により、ロッドが可動する範囲です。周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2)工場出荷時の“原点端”(0mm)位置を示します。
注3)[ ]は回転方向基準を変更した場合です。
注4)ロッド先端の四角幅対辺の向きは、製品ごとに異なります。
単位:mm
サイズ | ストローク範囲(mm) | A | B | C | D | EH | EV | H | J | K | L | M |
---|---|---|---|---|---|---|---|---|---|---|---|---|
25 | 15~100 | 136.2 | 121.7 | 13 | 20 | 44 | 45.5 | M8×1.25 | 24 | 17 | 14.5 | 34 |
101~400 | 161.2 | 146.7 | ||||||||||
32 | 20~100 | 153.6 | 135.1 | 13 | 25 | 51 | 56.5 | M8×1.25 | 31 | 22 | 18.5 | 40 |
101~500 | 183.6 | 165.1 |
サイズ | O1 | R | S | S2 | T | T2 | U | CV | V | X2 | Y | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ロックなし | ロック付 | |||||||||||
25 | M5×0.8 | 8 | 46 | 58.1 | 115 | 113.6 | 1 | 66.3 | 57.8 | 144 | 184 | 32.2 |
32 | M6×1 | 10 | 60 | 70.8 | 142 | 140.3 | 2 | 83.5 | 69.8 | 144 | 187 | 39.1 |
単位:mm
サイズ | ストローク範囲(mm) | MA | MC | MD | MH | ML | MO | MR | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|
25 | 15~39 | 20 | 24 | 32 | 29 | 50 | M8×0.8 | 6.5 | 4 | 5 |
40~100 | 42 | 41 | ||||||||
101~124 | 75 | |||||||||
125~200 | 59 | 49.5 | ||||||||
201~400 | 76 | 58 | ||||||||
32 | 20~39 | 25 | 22 | 36 | 30 | 50 | M6×1 | 8.5 | 5 | 6 |
40~100 | 36 | 43 | ||||||||
101~124 | 80 | |||||||||
125~200 | 53 | 51.5 | ||||||||
201~500 | 70 | 60 |

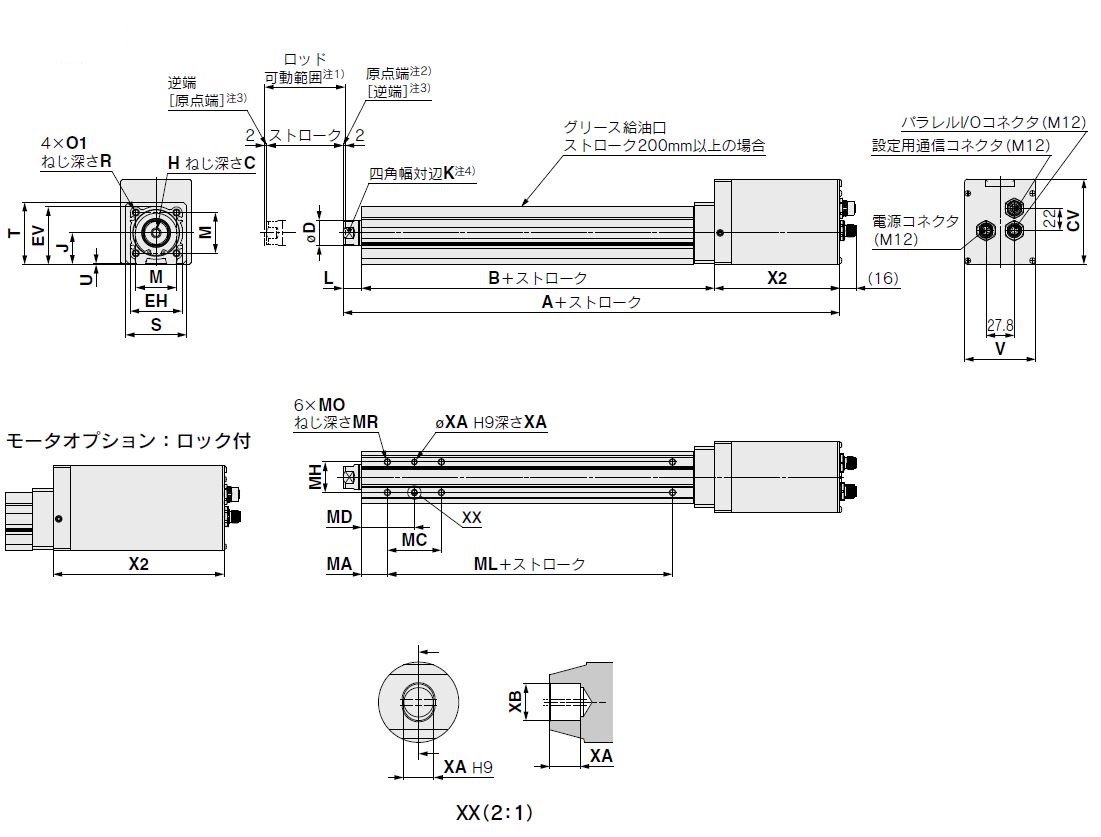

注1) 動作指示により、ロッドが可動する範囲です。周辺にあるワーク・設備等と干渉しないようにご注意ください。
注2)工場出荷時の“原点端”(0mm)位置を示します。
注3)[ ]は回転方向基準を変更した場合です。
注4)ロッド先端の四角幅対辺の向きは、製品ごとに異なります。
単位:mm
サイズ | ストローク範囲(mm) | A | B | C | D | EH | EV | H | J | K | L | M | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ロックなし | ロック付 | ||||||||||||
25 | 15~100 | 243.4 | 283.4 | 102.9 | 13 | 20 | 44 | 45.5 | M8×1.25 | 24 | 17 | 14.5 | 34 |
101~400 | 268.4 | 308.4 | 127.9 | ||||||||||
32 | 20~100 | 257.8 | 302.8 | 116.3 | 13 | 25 | 51 | 56.5 | M8×1.25 | 31 | 22 | 18.5 | 40 |
101~500 | 287.8 | 332.8 | 146.3 |
サイズ | O1 | R | S | T | U | V | X2 | CV | |
---|---|---|---|---|---|---|---|---|---|
ロックなし | ロック付 | ||||||||
25 | M5×0.8 | 8 | 45 | 46.5 | 1.5 | 57.8 | 126 | 166 | 66.6 |
32 | M6×1 | 10 | 60 | 61 | 1 | 69.8 | 123 | 168 | 83.8 |
単位:mm
サイズ | ストローク範囲(mm) | MA | MC | MD | MH | ML | MO | MR | XA | XB |
---|---|---|---|---|---|---|---|---|---|---|
25 | 15~39 | 20 | 24 | 32 | 29 | 50 | M8×0.8 | 6.5 | 4 | 5 |
40~100 | 42 | 41 | ||||||||
101~124 | 75 | |||||||||
125~200 | 59 | 49.5 | ||||||||
201~400 | 76 | 58 | ||||||||
32 | 20~39 | 25 | 22 | 36 | 30 | 50 | M6×1 | 8.5 | 5 | 6 |
40~100 | 36 | 43 | ||||||||
101~124 | 80 | |||||||||
125~200 | 53 | 51.5 | ||||||||
201~500 | 70 | 60 |

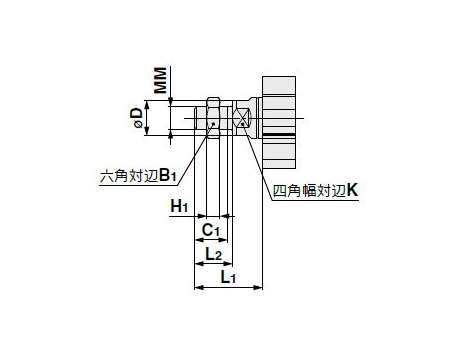

単位:mm
サイズ | B1 | C1 | ΦD | H1 | K | L1 | L2 | MM |
---|---|---|---|---|---|---|---|---|
25 | 22 | 20.5 | 20 | 8 | 17 | 38 | 23.5 | M14×1.5 |
32 | 22 | 20.5 | 25 | 8 | 22 | 42 | 23.5 | M14×1.5 |
※L1は原点復帰:2mm位置での値。
型番 | EQY25□H | EQY32□H | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
ア ク チ ュ エ | タ 仕 様 | ストローク(mm) | 30~400 | 30~500 | ||||||||
可搬質量(kg)注1) | 水平 | 8 | 26 | 40 | 70 | 30 | 50 | 90 | 100 | ||
垂直 | 2 | 8 | 16 | 30 | 3 | 13 | 26 | 46 | |||
押当て推力(N)注2)注3)注4) | 36~76 | 63~122 | 126~238 | 232~452 | 50~118 | 80~189 | 156~370 | 296~707 | |||
速度(mm/s2) | ストローク範囲 | ~300 | 30~900 | 18~700 | 9~450 | 5~225 | 30~900 | 24~800 | 12~400 | 6~200 | |
350~400 | 30~900 | 18~600 | 9~300 | 5~150 | 30~900 | 24~640 | 12~320 | 6~160 | |||
450~500 | 30~900 | 24~640 | 12~320 | 6~160 | |||||||
最大加減速度(mm/s2) | 水平 | 10000 注1) | |||||||||
垂直 | 5000 注1) | ||||||||||
押当て速度(mm/s2)注5) | 35 | 30 | |||||||||
繰返し位置決め精度(mm) | ±0.02 | ||||||||||
ロストモーション(mm)注6) | 0.1以下 | ||||||||||
リード(mm) | 20 | 12 | 6 | 3 | 24 | 16 | 8 | 4 | |||
耐衝撃/耐振動(m/s2)注7) | 50/20 | ||||||||||
駆動方式 | ボールねじ+ベルト(EQY□H)、ボールねじ(EQY□DH) | ||||||||||
ガイド方式 | すべりブッシュ(ピストンロッド) | ||||||||||
使用温度範囲(℃) | 5~40 | ||||||||||
使用湿度範囲(%RH) | 90以下(結露なきこと) | ||||||||||
電 気 仕 様 | モータサイズ | □42 | □56.4 | ||||||||
モータ種類 | バッテリレス アブソ(ステップモータ DC24V) | ||||||||||
エンコーダ | バッテリレス アブソリュート | ||||||||||
電源電圧(V) | DC24±10% | ||||||||||
電力(W)注8)注9) | 最大電力 86 | 最大電力 109 | |||||||||
ロ ッ ク 仕 様 | 形式 注10) | 無励磁作動型 | |||||||||
保持力(N) | 47 | 78 | 157 | 294 | 75 | 108 | 216 | 421 | |||
電力(W)注9) | 5 | 5 | |||||||||
定格電圧(V) | DC24±10% |
注1) 搬送質量は、速度および加速度で変動いたします。カタログのP.35~36の「速度-搬送質量グラフ(目安)」にて確認してください。
水平: 外部ガイドを使用してください(外部ガイド摩擦係数:0.1以下)。搬送質量は最大値を表します。実際の搬送質量および搬送速度は、外部のガイド条件により変わります。
垂直: ロッド上向きまたはロッドにラジアル荷重が加わる場合は、外部ガイドを使用してください(外部ガイド摩擦係数:0.1以下)。
搬送質量は最大値を表す。実際の搬送質量および搬送速度は、外 部のガイド条件により変わります。
加減速度は水平:10000[mm/s2]以下、垂直:5000[mm/s2]以下に設定してください。
注2)押当て推力の精度は±20%(F.S.)となります。
注3)押当て推力設定値EQY25□H:25~50%、EQY32□H:30~70%の値です。詳細はカタログのP.37の推力換算グラフをご参照ください。
注4)ケーブル長さ・負荷・取付条件等により、速度・推力は変化する場合があります。ケーブル長さ5mを超える場合は、速度・推力は5m毎に最大10%低下します。
注5)押当て速度は固定値です。また、ワークを搬送して押当てをする際には「垂直可搬質量」以下で運転してください。
注6)往復動作の誤差を補正する場合の目安値になります。
注7)耐衝撃…落下衝撃試験で、送りねじの軸方向および直角方向にて誤動作なし。(初期における値)
耐振動…45~2000Hz 1掃引、送りねじの軸方向および直角方向にて誤動作なし。(初期における値)
注8)電源容量の選定時に使用してください。
注9)ロック付を選択の場合は、電力を加算してください。
注10)ロック付のみ。
型番 |
ストローク(mm) |
最大可搬質量範囲(水平)(kg) |
最大可搬質量(水平)(kg) |
最大可搬質量範囲(垂直)(kg) |
最大可搬質量(垂直)(kg) |
リード(mm) |
最大推力(範囲)(N) |
最大推力(N) |
最高速度(mm/sec) |
サイズ |
モータ配置 |
取付支持形式 |
ロッド先端ねじ | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 98,100円(
107,910円
) | 16日目 | |
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 98,100円(
107,910円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 109,768円(
120,745円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 110,239円(
121,263円
) | 16日目 | |
200
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 109,768円(
120,745円
) | 16日目 | |
200
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 110,239円(
121,263円
) | 16日目 | |
250
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 113,400円(
124,740円
) | 16日目 | |
250
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 113,871円(
125,258円
) | 16日目 | |
300
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 113,400円(
124,740円
) | 16日目 | |
300
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 113,871円(
125,258円
) | 16日目 | |
350
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 117,032円(
128,735円
) | 16日目 | |
350
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 117,502円(
129,252円
) | 16日目 | |
400
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 117,032円(
128,735円
) | 16日目 | |
400
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 117,502円(
129,252円
) | 16日目 | |
100
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 107,100円(
117,810円
) | 16日目 | |
100
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 110,239円(
121,263円
) | 16日目 | |
150
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 115,821円(
127,403円
) | 16日目 | |
150
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 116,292円(
127,921円
) | 16日目 | |
200
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 115,821円(
127,403円
) | 16日目 | |
200
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 116,292円(
127,921円
) | 16日目 | |
250
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 119,453円(
131,398円
) | 16日目 | |
250
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 119,924円(
131,916円
) | 16日目 | |
300
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 119,453円(
131,398円
) | 16日目 | |
300
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 119,924円(
131,916円
) | 16日目 | |
350
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 123,085円(
135,394円
) | 16日目 | |
350
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 123,556円(
135,912円
) | 16日目 | |
400
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 123,085円(
135,394円
) | 16日目 | |
400
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
ストレート
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 123,556円(
135,912円
) | 16日目 | |
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 114,476円(
125,924円
) | 16日目 | |
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 114,947円(
126,442円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 120,529円(
132,582円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 121,000円(
133,100円
) | 16日目 | |
200
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 120,529円(
132,582円
) | 16日目 | |
200
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 121,000円(
133,100円
) | 16日目 | |
250
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 124,161円(
136,577円
) | 16日目 | |
250
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 124,632円(
137,095円
) | 16日目 | |
300
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 124,161円(
136,577円
) | 16日目 | |
300
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 124,632円(
137,095円
) | 16日目 | |
350
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 127,793円(
140,572円
) | 16日目 | |
350
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 128,263円(
141,089円
) | 16日目 | |
400
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 127,793円(
140,572円
) | 16日目 | |
400
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
600
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 128,263円(
141,089円
) | 16日目 | |
100
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 120,529円(
132,582円
) | 16日目 | |
100
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 121,000円(
133,100円
) | 16日目 | |
150
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 126,583円(
139,241円
) | 16日目 | |
150
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 127,054円(
139,759円
) | 16日目 | |
200
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 126,583円(
139,241円
) | 16日目 | |
200
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 127,054円(
139,759円
) | 16日目 | |
250
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 130,215円(
143,237円
) | 16日目 | |
250
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 130,686円(
143,755円
) | 16日目 | |
300
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 130,215円(
143,237円
) | 16日目 | |
300
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 130,686円(
143,755円
) | 16日目 | |
350
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 133,847円(
147,232円
) | 16日目 | |
350
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 134,318円(
147,750円
) | 16日目 | |
400
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 133,847円(
147,232円
) | 16日目 | |
400
|
5.1~10.0
|
8
|
0~2.0
|
2
|
20
|
~100
|
76
|
900
|
25
|
左側折返し
|
ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 134,318円(
147,750円
) | 16日目 | |
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
右側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 114,476円(
125,924円
) | 16日目 | |
100
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
右側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 114,947円(
126,442円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
右側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端めねじ
| 1個 | 120,529円(
132,582円
) | 16日目 | |
150
|
20.1~50.0
|
26
|
5.1~10.0
|
8
|
12
|
101~200
|
122
|
700
|
25
|
右側折返し
|
端面タップ、ボディ底面タップ
|
ロッド先端おねじ(ロッド先端ナット1ヶ付属)
| 1個 | 121,000円(
133,100円
) | 16日目 |
Loading...
エア機器感覚かんたん設定、プログラム不要の2点停止、プログラム不要の3点停止、全ての操作モードでサイクルタイム設定可能。
【特長】
・コントローラ内蔵による省スペース/省配線/省工数
・プログラムレス
・調整時間短縮
・モータ制御方式の最適化により年間CO2排出量が削減
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
