SMC

SMC

真空パッド 平形リブ付/ベロウ形 ZP3Cシリーズ

真空パッド 平形リブ付/ベロウ形 ZP3Cシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,019円 ～ 6,980円
税込価格
3,321円 ～ 7,678円

耐摩耗性が要求される段ボールなどの吸着搬送に対応。【特長】・材質：FS61（フ...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定60件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

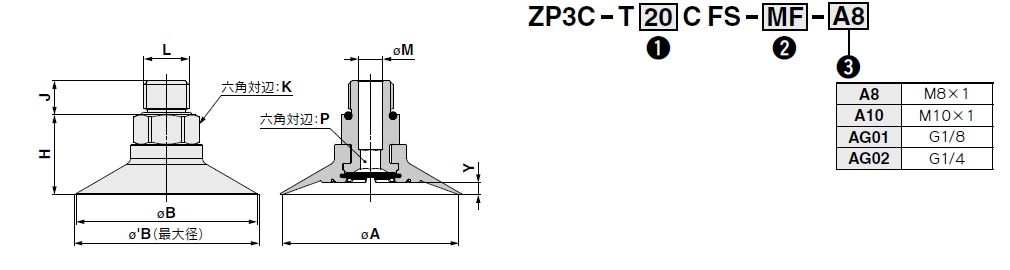

アダプタ付 平形リブ付/おねじ

単位：mm

型式真空
取出
方向		❶
パッド径		パッド
形状		パッド
材質※		❷
メッシュ
フィルタ		❸
接続ねじ		HJKLMP質量（g）
ZP3CT20CFS無記号
MF		A8206.514M8×1448
258.4
32219.2
40A1022.217M10×16616.7
5023.220.5
20AG01177.514G1/8447.3
257.7
32188.5
40AG0222.21017G1/47.1618.2
5023.221.9

※FS：FS61（フッ素系ゴム）

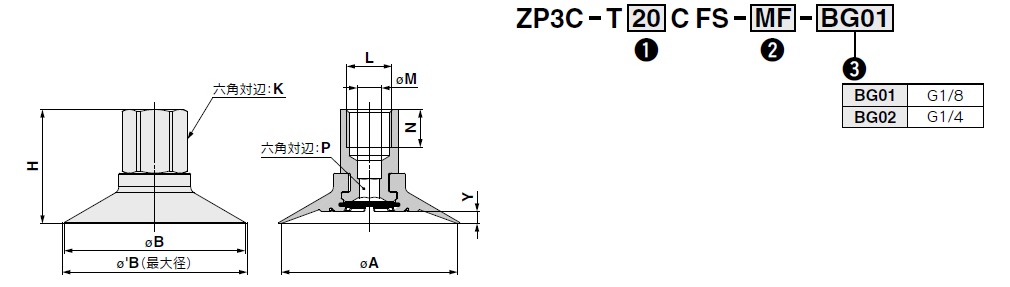

アダプタ付 平形リブ付/めねじ

単位：mm

型式真空
取出
方向		❶
パッド径		パッド
形状		パッド
材質※		❷
メッシュ
フィルタ		❸
接続ねじ		HKLMNP質量（g）
ZP3CT20CFS無記号
MF		BG0124.514G1/847.448.2
258.6
3225.59.4
40BG0232.217G1/47.111618.9
5033.222.6

※FS：FS61（フッ素系ゴム）

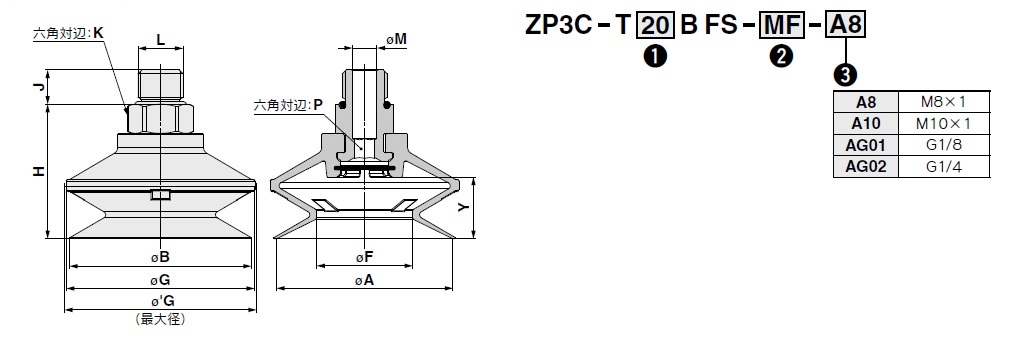

アダプタ付 ベロウ形/おねじ

単位：mm

型式真空
取出
方向		❶
パッド径		パッド
形状		パッド
材質※		❷
メッシュ
フィルタ		❸
接続ねじ		HJKLMP質量（g）
ZP3CT20BFS無記号
MF		A8276.514M8×1449.4
253011.4
3231.814.2
40A1037.217M10×16626.5
5039.235.4
20AG01247.514G1/8448.7
252710.7
3228.813.4
40AG0237.21017G1/47.1628.0
5039.236.9

※FS：FS61（フッ素系ゴム）

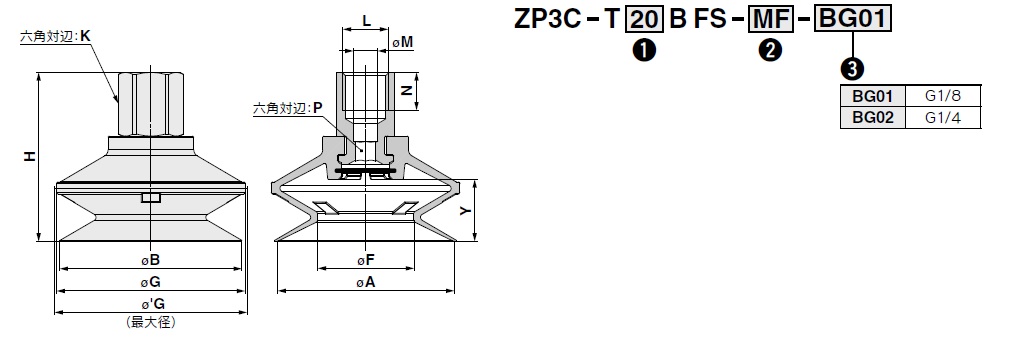

アダプタ付 ベロウ形/めねじ

単位：mm

型式真空
取出
方向		❶
パッド径		パッド
形状		パッド
材質※		❷
メッシュ
フィルタ		❸
接続ねじ		HKLMNP質量（g）
ZP3CT20BFS無記号
MF		BG0131.514G1/847.449.6
2534.511.6
3236.314.4
40BG0247.217G1/47.111628.7
5049.237.6

※FS：FS61（フッ素系ゴム）

構造図

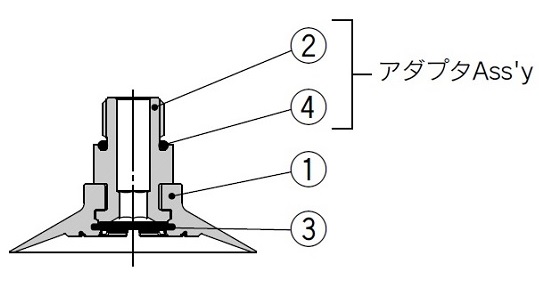

アダプタ付 ZP3C-T□CFS-MF-A□

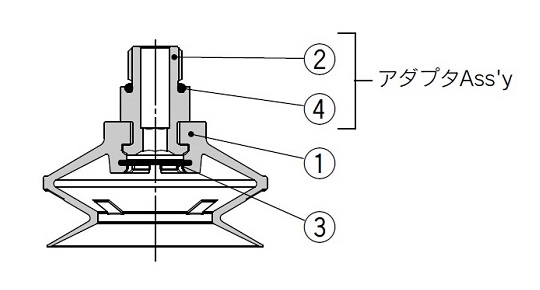

アダプタ付 ZP3C-T□BFS-MF-A□

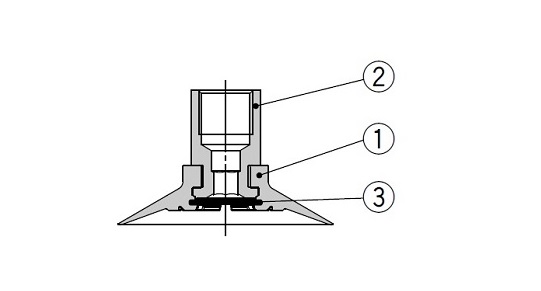

アダプタ付 ZP3C-T□CFS-MF-BG□

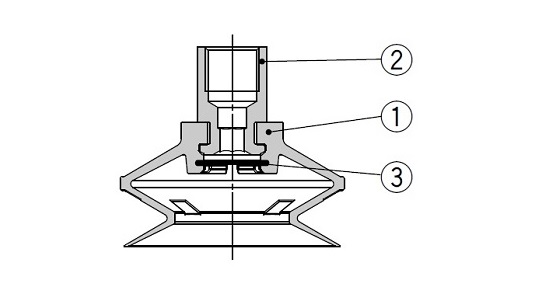

アダプタ付 ZP3C-T□BFS-MF-BG□

構成部品

番号部品名材質備考
1パッドFS61（フッ素系ゴム）色：緑
2アダプタアルミニウム合金（白色アルマイト）
3メッシュフィルタステンレス鋼メッシュフィルタ付の場合
4OリングNBR

型番リスト

表示件数:
  1. 1
型番
パット形状
パット種類
真空取出口
接続ねじ種類
接続ねじ径
パッド径(φ)
真空取出口ねじ径
付属品
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ベローズ
標準
おねじ
おねじ
M8
20
M8×1
なし

1個

3,774円( 4,151円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
20
G1/8
なし

1個

3,396円( 3,736円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
20
G1/8
なし

1個

3,396円( 3,736円 )

9日目

ベローズ
標準
おねじ
おねじ
M8
20
M8×1
メッシュフィルタ付

1個

4,623円( 5,085円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
20
G1/8
メッシュフィルタ付

1個

4,246円( 4,671円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
20
G1/8
メッシュフィルタ付

1個

4,246円( 4,671円 )

9日目

平形
リブ付
おねじ
おねじ
M8
20
M8×1
なし

1個

3,396円( 3,736円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
20
G1/8
なし

1個

3,019円( 3,321円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
20
G1/8
なし

1個

3,019円( 3,321円 )

9日目

平形
リブ付
おねじ
おねじ
M8
20
M8×1
メッシュフィルタ付

1個

4,246円( 4,671円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
20
G1/8
メッシュフィルタ付

1個

3,866円( 4,253円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
20
G1/8
メッシュフィルタ付

1個

3,866円( 4,253円 )

9日目

ベローズ
標準
おねじ
おねじ
M8
25
M8×1
なし

1個

4,151円( 4,566円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
25
G1/8
なし

1個

3,774円( 4,151円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
25
G1/8
なし

1個

3,774円( 4,151円 )

9日目

ベローズ
標準
おねじ
おねじ
M8
25
M8×1
メッシュフィルタ付

1個

4,999円( 5,499円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
25
G1/8
メッシュフィルタ付

1個

4,623円( 5,085円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
25
G1/8
メッシュフィルタ付

1個

4,623円( 5,085円 )

9日目

平形
リブ付
おねじ
おねじ
M8
25
M8×1
なし

1個

3,584円( 3,942円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
25
G1/8
なし

1個

3,207円( 3,528円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
25
G1/8
なし

1個

3,207円( 3,528円 )

9日目

平形
リブ付
おねじ
おねじ
M8
25
M8×1
メッシュフィルタ付

1個

4,433円( 4,876円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
25
G1/8
メッシュフィルタ付

1個

4,056円( 4,462円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
25
G1/8
メッシュフィルタ付

1個

4,056円( 4,462円 )

9日目

ベローズ
標準
おねじ
おねじ
M8
32
M8×1
なし

1個

4,623円( 5,085円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
32
G1/8
なし

1個

4,246円( 4,671円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
32
G1/8
なし

1個

4,246円( 4,671円 )

9日目

ベローズ
標準
おねじ
おねじ
M8
32
M8×1
メッシュフィルタ付

1個

5,470円( 6,017円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/8
32
G1/8
メッシュフィルタ付

1個

5,093円( 5,602円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/8
32
G1/8
メッシュフィルタ付

1個

5,093円( 5,602円 )

9日目

平形
リブ付
おねじ
おねじ
M8
32
M8×1
なし

1個

3,774円( 4,151円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
32
G1/8
なし

1個

3,396円( 3,736円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
32
G1/8
なし

1個

3,396円( 3,736円 )

9日目

平形
リブ付
おねじ
おねじ
M8
32
M8×1
メッシュフィルタ付

1個

4,623円( 5,085円 )

9日目

平形
リブ付
おねじ
おねじ
G1/8
32
G1/8
メッシュフィルタ付

1個

4,246円( 4,671円 )

9日目

平形
リブ付
めねじ
めねじ
G1/8
32
G1/8
メッシュフィルタ付

1個

4,246円( 4,671円 )

9日目

ベローズ
標準
おねじ
おねじ
M10
40
M10×1
なし

1個

5,188円( 5,707円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/4
40
G1/4
なし

1個

4,810円( 5,291円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/4
40
G1/4
なし

1個

4,810円( 5,291円 )

9日目

ベローズ
標準
おねじ
おねじ
M10
40
M10×1
メッシュフィルタ付

1個

6,319円( 6,951円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/4
40
G1/4
メッシュフィルタ付

1個

5,942円( 6,536円 )

19日目

ベローズ
標準
めねじ
めねじ
G1/4
40
G1/4
メッシュフィルタ付

1個

5,942円( 6,536円 )

9日目

平形
リブ付
おねじ
おねじ
M10
40
M10×1
なし

1個

4,810円( 5,291円 )

9日目

平形
リブ付
おねじ
おねじ
G1/4
40
G1/4
なし

1個

4,433円( 4,876円 )

9日目

平形
リブ付
めねじ
めねじ
G1/4
40
G1/4
なし

1個

4,433円( 4,876円 )

9日目

平形
リブ付
おねじ
おねじ
M10
40
M10×1
メッシュフィルタ付

1個

5,942円( 6,536円 )

9日目

平形
リブ付
おねじ
おねじ
G1/4
40
G1/4
メッシュフィルタ付

1個

5,565円( 6,122円 )

19日目

平形
リブ付
めねじ
めねじ
G1/4
40
G1/4
メッシュフィルタ付

1個

5,565円( 6,122円 )

9日目

ベローズ
標準
おねじ
おねじ
M10
50
M10×1
なし

1個

5,847円( 6,432円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/4
50
G1/4
なし

1個

5,470円( 6,017円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/4
50
G1/4
なし

1個

5,470円( 6,017円 )

9日目

ベローズ
標準
おねじ
おねじ
M10
50
M10×1
メッシュフィルタ付

1個

6,980円( 7,678円 )

9日目

ベローズ
標準
おねじ
おねじ
G1/4
50
G1/4
メッシュフィルタ付

1個

6,603円( 7,263円 )

9日目

ベローズ
標準
めねじ
めねじ
G1/4
50
G1/4
メッシュフィルタ付

1個

6,603円( 7,263円 )

9日目

平形
リブ付
おねじ
おねじ
M10
50
M10×1
なし

1個

5,660円( 6,226円 )

9日目

平形
リブ付
おねじ
おねじ
G1/4
50
G1/4
なし

1個

5,283円( 5,811円 )

9日目

平形
リブ付
めねじ
めねじ
G1/4
50
G1/4
なし

1個

5,283円( 5,811円 )

9日目

平形
リブ付
おねじ
おねじ
M10
50
M10×1
メッシュフィルタ付

1個

6,793円( 7,472円 )

9日目

平形
リブ付
おねじ
おねじ
G1/4
50
G1/4
メッシュフィルタ付

1個

6,414円( 7,055円 )

9日目

平形
リブ付
めねじ
めねじ
G1/4
50
G1/4
メッシュフィルタ付

1個

6,414円( 7,055円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

耐摩耗性が要求される段ボールなどの吸着搬送に対応。
【特長】
・材質：FS61（フッ素系ゴム）により耐摩耗性向上
・メンテナンス性向上：2種類の取付工具に対応（六角レンチ、スパナ）
・メッシュフィルタで異物の吸込み低減
真空ポンプ、エジェクタへの異物吸込み低減
工具レスでパッドとメッシュフィルタの交換が可能
金属部品とゴム部品の分別廃棄が可能

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
