東京発条製作所

皿ばね重荷重用 A型三和バネ製【1～50個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 660円～ 19,342円

税込価格: 726円～ 21,276円

【特長】・材質：SAE1060/SAE1070又は相当=対象型式A-8～A-5...

負荷荷重：

重荷重用
たわみ量 δ：

0.50h (mm)

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定29件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

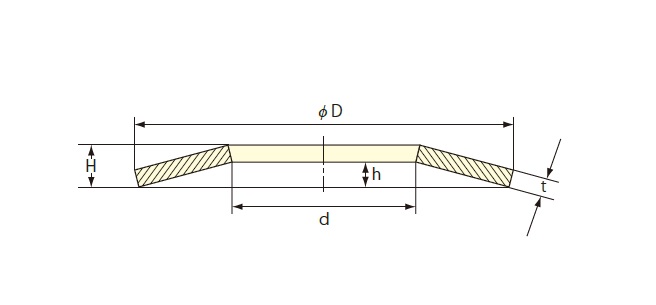

外形図
型番リスト
詳細情報
カタログ

外形図

単位：mm

型式	D	d	t	H	h
型式	D	d	t	H	h	A-8	8	4.2	0.4	0.6	0.2
A-10	10	5.2	0.5	0.75	0.25
A-12.5	12.5	6.2	0.7	1	0.3
A-14	14	7.2	0.8	1.1	0.3
A-16	16	8.2	0.9	1.25	0.35
A-18	18	9.2	1	1.4	0.4
A-20	20	10.2	1.2	1.6	0.4
A-22.5	22.5	11.2	1.2	1.7	0.5
A-25	25	12.2	1.5	2.05	0.55
A-28	28	14.2	1.5	2.15	0.65
A-31.5	31.5	16.3	1.75	2.45	0.7
A-35.5	35.5	18.3	2	2.8	0.8
A-40	40	20.4	2.3	3.15	0.85
A-45	45	22.4	2.5	3.5	1
A-50	50	25.4	3	4.1	1.1
A-56	56	28.5	3	4.3	1.3
A-63	63	31	3.5	4.9	1.4
A-71	71	36	4	5.6	1.6
A-80	80	41	5	6.7	1.7
A-90	90	46	5	7	2
A-100	100	51	6	8.2	2.2
A-112	112	57	6	8.5	2.5
A-125	125	64	8	10.6	2.6
A-140	140	72	8	11.2	3.2
A-160	160	82	10	13.5	3.5
A-180	180	92	10	14	4
A-200	200	102	12	16.2	4.2
A-225	225	112	12	17	5
A-250	250	127	14	19.6	5.6

※Ｈ全長－ｈ全たわみＸ75％以下の取付長では使用しないでください。

型番リスト

表示件数:

型番	外径 D(φ)	材質	内径 d(φ)	自由高 Ho(mm)	荷重 P2 (0.50h時)(N)	荷重 P3 (0.75h時)(N)	板厚 t(mm)	全たわみ量(mm)	詳細材質項目	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

A-8	8	SAE1060	4.2	0.6	160	228	0.4	0.2	SAE1060/SAE1070 又は相当材	1パック 50個入り	1,100円( 1,210円 )	6日目
A-10	10	SAE1060	5.2	0.75	244	347	0.5	0.25	SAE1060/SAE1070 又は相当材	1パック 50個入り	1,300円( 1,430円 )	4日目
A-12.5	12.5	SAE1060	6.2	1	480	693	0.7	0.3	SAE1060/SAE1070 又は相当材	1パック 50個入り	1,700円( 1,870円 )	4日目
A-14	14	SAE1060	7.2	1.1	573	834	0.8	0.3	SAE1060/SAE1070 又は相当材	1パック 50個入り	1,900円( 2,090円 )	4日目
A-16	16	SAE1060	8.2	1.25	725	1053	0.9	0.35	SAE1060/SAE1070 又は相当材	1パック 50個入り	2,000円( 2,200円 )	4日目
A-18	18	SAE1060	9.2	1.4	895	1298	1	0.4	SAE1060/SAE1070 又は相当材	1パック 50個入り	2,200円( 2,420円 )	4日目
A-20	20	SAE1060	10.2	1.6	1083	1569	1.2	0.4	SAE1060/SAE1070 又は相当材	1パック 50個入り	2,500円( 2,750円 )	7日目
A-22.5	22.5	SAE1060	11.2	1.7	1215	1757	1.2	0.5	SAE1060/SAE1070 又は相当材	1パック 50個入り	2,800円( 3,080円 )	4日目
A-25	25	SAE1060	12.2	2.05	2541	3716	1.5	0.55	SAE1060/SAE1070 又は相当材	1パック 50個入り	4,000円( 4,400円 )	4日目
A-28	28	SAE1060	14.2	2.15	2479	3592	1.5	0.65	SAE1060/SAE1070 又は相当材	1パック 50個入り	4,300円( 4,730円 )	4日目
A-31.5	31.5	SAE1060	16.3	2.45	3014	4380	1.75	0.7	SAE1060/SAE1070 又は相当材	1パック 10個入り	1,400円( 1,540円 )	4日目
A-35.5	35.5	SAE1060	18.3	2.8	3705	5374	2	0.8	SAE1060/SAE1070 又は相当材	1パック 10個入り	2,000円( 2,200円 )	4日目
A-40	40	SAE1060	20.4	3.15	4333	6275	2.3	0.85	SAE1060/SAE1070 又は相当材	1パック 10個入り	2,600円( 2,860円 )	4日目
A-45	45	SAE1060	22.4	3.5	5540	8036	2.5	1	SAE1060/SAE1070 又は相当材	1パック 10個入り	3,000円( 3,300円 )	4日目
A-50	50	SAE1060	25.4	4.1	8526	12430	3	1.1	SAE1060/SAE1070 又は相当材	1パック 10個入り	3,800円( 4,180円 )	4日目
A-56	56	SUP10	28.5	4.3	8162	11770	3	1.3	-	1パック 10個入り	4,800円( 5,280円 )	4日目
A-63	63	SUP10	31	4.9	10660	15460	3.5	1.4	-	1パック 10個入り	6,600円( 7,260円 )	4日目
A-71	71	SUP10	36	5.6	14790	21450	4	1.6	-	1個	660円( 726円 )	4日目
A-80	80	SUP10	41	6.7	23850	34900	5	1.7	-	1個	1,220円( 1,342円 )	4日目
A-90	90	SUP10	46	7	22380	32460	5	2	-	1個	1,360円( 1,496円 )	4日目
A-100	100	SUP10	51	8.2	33980	49540	6	2.2	-	1個	1,940円( 2,134円 )	4日目
A-112	112	SUP10	57	8.5	31060	44930	6	2.5	-	1個	2,440円( 2,684円 )	4日目
A-125	125	SUP10	64	10.6	61620	90370	8	2.6	-	1個	4,560円( 5,016円 )	4日目
A-140	140	SUP10	72	11.2	61490	89190	8	3.2	-	1個	5,040円( 5,544円 )	4日目
A-160	160	SUP10	82	13.5	98430	143900	10	3.5	-	1個	7,560円( 8,316円 )	4日目
A-180	180	SUP10	92	14	89520	129800	10	4	-	1個	9,000円( 9,900円 )	4日目
A-200	200	SUP10	102	16.2	129200	188800	12	4.2	-	1個	11,880円( 13,068円 )	4日目
A-225	225	SUP10	112	17	121500	175700	12	5	-	1個	16,200円( 17,820円 )	4日目
A-250	250	SUP10	127	19.6	178100	258300	14	5.6	-	1個	19,342円( 21,276円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・材質：SAE1060/SAE1070又は相当=対象型式A-8～A-50
・材質：SUP-10=対象型式A-56～A-250
・使用温度：100℃以下
・最小使用長ht：H全長-h全たわみ×75％
・ベルビルスプリングは単位体積当たりの蓄積エネルギーがコイルスプリングと比較するとかなり大きく、小さなスペースでしかも少ないストロークで大きな負荷能力を具備している
・荷重/たわみの特性曲線は、直線型、特に非線型特性を使用条件により効果的に選ぶことができる
・ストロークで大きな荷重を発生する
・枚数の増減、直列、並列の組合せによってバネ特性を変えることができる
・適切なる使用を行えば、利用範囲が広く、多目的に効率よく使うことができる
・衝撃の緩和に富み、積重ね状態では、特に緩衝効率が優れている
・許容応力範囲内で使用すれば、長い使用に耐えられます
【用途】
・各種バルブ、産業機械、弱電製品、一般産業機械、工作機械、輸送機器に便利

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
