東京発条製作所

東京発条製作所

皿ばね軽荷重用 B型 三和バネ製【1～50個入り】

皿ばね軽荷重用 B型 三和バネ製

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
460円 ～ 17,685円
税込価格
506円 ～ 19,454円

【特長】・材質：SAE1060/SAE1070又は相当=対象型式B-8～B-5...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定29件の候補があります。

  • CADデータ未対応

Loading...

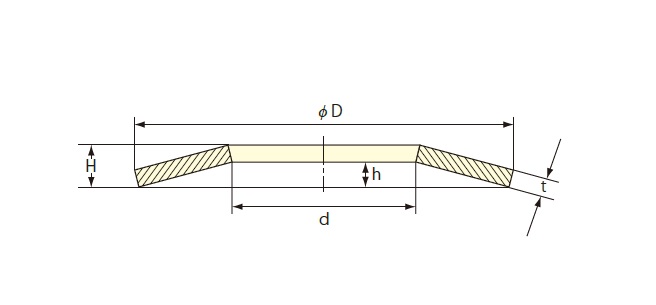

外形図

単位：mm

型式DdtHh
B-884.20.30.550.25
B-10105.20.40.70.3
B-12.512.56.20.50.850.35
B-14147.20.50.90.4
B-16168.20.61.050.45
B-18189.20.71.20.5
B-202010.20.81.350.55
B-22.522.511.20.81.450.65
B-252512.20.91.60.7
B-282814.211.80.8
B-31.531.516.31.22.10.9
B-35.535.518.31.22.21
B-404020.41.52.651.15
B-454522.41.753.051.3
B-505025.423.41.4
B-565628.523.61.6
B-6363312.54.251.75
B-7171362.54.52
B-80804135.32.3
B-9090463.562.5
B-100100513.56.32.8
B-1121125747.23.2
B-1251256458.53.5
B-14014072594
B-16016082610.54.5
B-18018092611.15.1
B-200200102813.65.6
B-225225112814.56.5
B-25025012710177

※Ｈ全長－ｈ全たわみＸ75％以下の取付長では使用しないでください。

型番リスト

表示件数:
  1. 1
型番
外径 D(φ)
材質
内径 d(φ)
自由高 Ho(mm)
荷重 P2 (0.50h時)(N)
荷重 P3 (0.75h時)(N)
板厚 t(mm)
全たわみ量(mm)
詳細材質項目
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8
SAE1060
4.2
0.55
97
128
0.3
0.25
SAE1060/SAE1070 又は相当材

1パック

50個入り

1,100円( 1,210円 )

5日目

10
SAE1060
5.2
0.7
166
223
0.4
0.3
SAE1060/SAE1070 又は相当材

1パック

50個入り

1,300円( 1,430円 )

4日目

12.5
SAE1060
6.2
0.85
226
308
0.5
0.35
SAE1060/SAE1070 又は相当材

1パック

50個入り

1,500円( 1,650円 )

4日目

14
SAE1060
7.2
0.9
220
292
0.5
0.4
SAE1060/SAE1070 又は相当材

1パック

50個入り

1,700円( 1,870円 )

4日目

16
SAE1060
8.2
1.05
316
426
0.6
0.45
SAE1060/SAE1070 又は相当材

1パック

50個入り

1,800円( 1,980円 )

4日目

18
SAE1060
9.2
1.2
431
586
0.7
0.5
SAE1060/SAE1070 又は相当材

1パック

50個入り

2,100円( 2,310円 )

17日目

20
SAE1060
10.2
1.35
564
772
0.8
0.55
SAE1060/SAE1070 又は相当材

1パック

50個入り

2,000円( 2,200円 )

4日目

22.5
SAE1060
11.2
1.45
548
727
0.8
0.65
SAE1060/SAE1070 又は相当材

1パック

50個入り

2,300円( 2,530円 )

4日目

25
SAE1060
12.2
1.6
660
883
0.9
0.7
SAE1060/SAE1070 又は相当材

1パック

50個入り

3,500円( 3,850円 )

4日目

28
SAE1060
14.2
1.8
851
1132
1
0.8
SAE1060/SAE1070 又は相当材

1パック

50個入り

4,000円( 4,400円 )

4日目

31.5
SAE1060
16.3
2.1
1289
1738
1.2
0.9
SAE1060/SAE1070 又は相当材

1パック

10個入り

1,260円( 1,386円 )

4日目

35.5
SAE1060
18.3
2.2
1168
1541
1.2
1
SAE1060/SAE1070 又は相当材

1パック

10個入り

1,600円( 1,760円 )

13日目

40
SAE1060
20.4
2.65
2392
3249
1.5
1.15
SAE1060/SAE1070 又は相当材

1パック

10個入り

2,100円( 2,310円 )

4日目

45
SAE1060
22.4
3.05
2991
4058
1.75
1.3
SAE1060/SAE1070 又は相当材

1パック

10個入り

2,560円( 2,816円 )

4日目

50
SAE1060
25.4
3.4
3578
4881
2
1.4
SAE1060/SAE1070 又は相当材

1パック

10個入り

3,360円( 3,696円 )

4日目

56
SAE1060
28.5
3.6
3410
4537
2
1.6
SAE1060/SAE1070 又は相当材

1パック

10個入り

4,260円( 4,686円 )

4日目

63
SUP10
31
4.25
5422
7397
2.5
1.75
-

1パック

10個入り

4,960円( 5,456円 )

4日目

71
SUP10
36
4.5
5188
6903
2.5
2
-

1個

460円( 506円 )

4日目

80
SUP10
41
5.3
8023
10770
3
2.3
-

1個

680円( 748円 )

4日目

90
SUP10
46
6
10630
14460
3.5
2.5
-

1個

1,220円( 1,342円 )

4日目

100
SUP10
51
6.3
10010
13310
3.5
2.8
-

1個

1,460円( 1,606円 )

4日目

112
SUP10
57
7.2
13720
18250
4
3.2
-

1個

2,120円( 2,332円 )

4日目

125
SUP10
64
8.5
22480
30660
5
3.5
-

1個

2,580円( 2,838円 )

4日目

140
SUP10
72
9
21460
28550
5
4
-

1個

3,160円( 3,476円 )

4日目

160
SUP10
82
10.5
31030
41810
6
4.5
-

1個

4,440円( 4,884円 )

4日目

180
SUP10
92
11.1
29050
38150
6
5.1
-

1個

6,640円( 7,304円 )

4日目

200
SUP10
102
13.6
57760
78790
8
5.6
-

1個

8,920円( 9,812円 )

4日目

225
SUP10
112
14.5
54790
72680
8
6.5
-

1個

14,714円( 16,185円 )

4日目

250
SUP10
127
17
89450
122000
10
7
-

1個

17,685円( 19,454円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・材質：SAE1060/SAE1070又は相当=対象型式B-8～B-56
・材質：SUP-10=対象型式B-63～B-250
・使用温度：100℃以下
・最小使用長ht：H全長-h全たわみ×75％
・ベルビルスプリングは単位体積当たりの蓄積エネルギーがコイルスプリングと比較するとかなり大きく、小さなスペースでしかも少ないストロークで大きな負荷能力を具備している
・荷重/たわみの特性曲線は、直線型、特に非線型特性を使用条件により効果的に選ぶことができる
・ストロークで大きな荷重を発生する
・枚数の増減、直列、並列の組合せによってバネ特性を変えることができる
・適切なる使用を行えば、利用範囲が広く、多目的に効率よく使うことができる
・衝撃の緩和に富み、積重ね状態では、特に緩衝効率が優れている
・許容応力範囲内で使用すれば、長い使用に耐えられます
【用途】
・各種バルブ、産業機械、弱電製品、一般産業機械、工作機械、輸送機器に便利

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
