SMC

SMC

直動形2ポートソレノイドバルブ HF3-JSXシリーズ

直動形2ポートソレノイドバルブ HF3-JSXシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,185円 ～ 10,593円
税込価格
7,904円 ～ 11,652円

【特長】・NSF/ANSI 61認証取得・保護構造 IP67（DIN形ターミナ...

詳細情報を確認する

  • 環境対応：
    RoHS非対応
  • 使用流体：
    水
  • 種類：
    電磁式
  • 切換の種類：
    ノーマルクローズ
  • 使用環境：
    禁油
  • 駆動の種類：
    直動式
  • ソレノイド数：
    シングルソレノイド
  • シール材質：
    NBR
  • ボディ材質：
    SUS
  • 使用温度範囲(℃)：
    1～60（凍結なきこと）

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定4,794件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

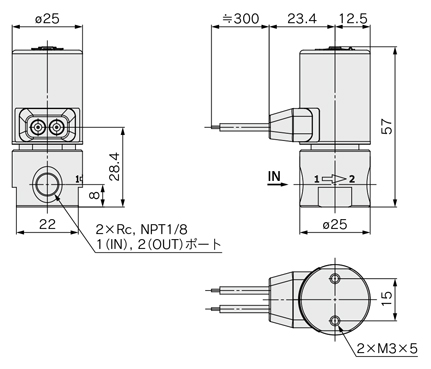

HF3-JSX10  口径1/8  ボディ材質 SUS

G：グロメット
直動形2ポートソレノイドバルブ HF3-JSXシリーズ 外形図-1

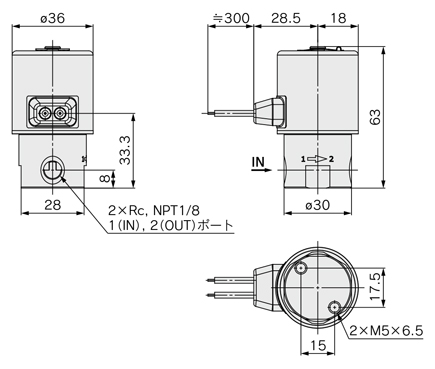

HF3-JSX20  口径1/8  ボディ材質 SUS

G：グロメット
直動形2ポートソレノイドバルブ HF3-JSXシリーズ 外形図-2

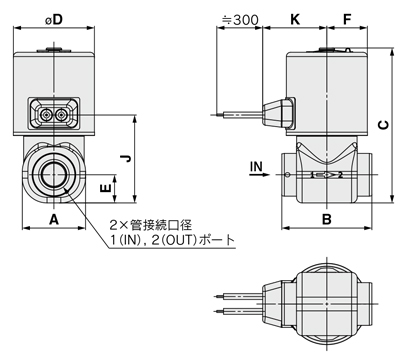

HF3-JSX20, 30  口径1/4, 3/8  ボディ材質 SUS

G：グロメット
直動形2ポートソレノイドバルブ HF3-JSXシリーズ 外形図-3
（mm）
サイズ管接続
口径		ABCDEFグロメット
JK
201/428.140693612.5183928.5
3/848
G3/8721442
301/428.140784212.5214031.1
3/848
G3/8811443

※記載のないリード線取出し方法は、直動形2ポートソレノイドバルブ JSXシリーズと同様です。

HF3-JSX20, 30  口径1/8  ボディ材質 SUS

直動形2ポートソレノイドバルブ HF3-JSXシリーズ 外形図-4

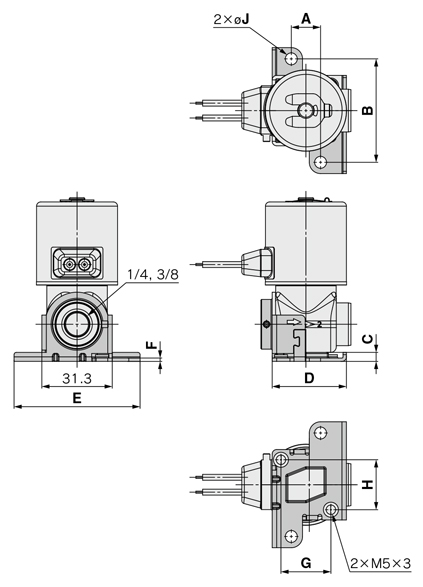

HF3-JSX20, 30  口径1/4, 3/8  ボディ材質 SUS

直動形2ポートソレノイドバルブ HF3-JSXシリーズ 外形図-5
（mm）
サイズ管接続
口径		ABCDEFGHφJ
201/81346740561.5--5.3
20, 301/4, 3/81346433561.522.222.25.3
G3/81920.6


※記載のないリード線取出し方法は、直動形2ポートソレノイドバルブ JSXシリーズと同様です。

製品仕様

仕様

サイズ102030
使用流体および流体温度水：1～60℃（凍結なきこと）
NSF/ANSI 61認証流体温度23℃
規格NSF/ANSI 61、CE、UKCA
UL Recognized、UL Listed
ボディ材質SUS
シール材質NBR

※記載のない仕様は、直動形2ポートソレノイドバルブ JSXシリーズと同様です。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 80
  8. 次へ
型番
接続種類
配管ねじの呼び
オリフィス径(φ)
保護等級
電圧
ブラケット
リード線取出し
ボディサイズ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
G
1/8
1.6
IP65
AC100V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
AC100V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
AC100V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
AC100V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
AC100V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
AC100V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
AC100V
なし
基板付グロメット（サージ電圧保護回路付）
10

1個

7,831円( 8,614円 )

9日目

G
1/8
1.6
IP67
AC100V
あり
基板付グロメット（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC100V
なし
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC100V
あり
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,419円( 9,261円 )

9日目

G
1/8
1.6
IP65
AC200V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
AC200V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
AC200V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
AC200V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
AC200V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
AC200V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
AC200V
なし
基板付グロメット（サージ電圧保護回路付）
10

1個

7,831円( 8,614円 )

9日目

G
1/8
1.6
IP67
AC200V
あり
基板付グロメット（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC200V
なし
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC200V
あり
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,419円( 9,261円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
AC120（110）V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
AC120（110）V
なし
基板付グロメット（サージ電圧保護回路付）
10

1個

7,831円( 8,614円 )

9日目

G
1/8
1.6
IP67
AC120（110）V
あり
基板付グロメット（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC120（110）V
なし
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC120（110）V
あり
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,419円( 9,261円 )

9日目

G
1/8
1.6
IP65
AC220V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
AC220V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
AC220V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
AC220V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
AC220V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
AC220V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
AC220V
なし
基板付グロメット（サージ電圧保護回路付）
10

1個

7,831円( 8,614円 )

9日目

G
1/8
1.6
IP67
AC220V
あり
基板付グロメット（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC220V
なし
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
AC220V
あり
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,419円( 9,261円 )

9日目

G
1/8
1.6
IP65
DC24V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
DC24V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
DC24V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
DC24V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
DC24V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
DC24V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
DC24V
なし
グロメット
10

1個

7,185円( 7,904円 )

9日目

G
1/8
1.6
IP67
DC24V
あり
グロメット
10

1個

7,479円( 8,227円 )

9日目

G
1/8
1.6
IP67
DC24V
なし
基板付グロメット（サージ電圧保護回路付）
10

1個

7,831円( 8,614円 )

9日目

G
1/8
1.6
IP67
DC24V
あり
基板付グロメット（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
DC24V
なし
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,125円( 8,938円 )

9日目

G
1/8
1.6
IP67
DC24V
あり
M12コネクタ/コネクタケーブルなし（サージ電圧保護回路付）
10

1個

8,419円( 9,261円 )

9日目

G
1/8
1.6
IP65
DC12V
なし
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,655円( 8,421円 )

9日目

G
1/8
1.6
IP65
DC12V
あり
DIN形ターミナル・コネクタなし（サージ電圧保護回路付）
10

1個

7,948円( 8,743円 )

9日目

G
1/8
1.6
IP65
DC12V
なし
DIN形ターミナル（サージ電圧保護回路付）
10

1個

7,889円( 8,678円 )

9日目

G
1/8
1.6
IP65
DC12V
あり
DIN形ターミナル（サージ電圧保護回路付）
10

1個

8,183円( 9,001円 )

9日目

G
1/8
1.6
IP65
DC12V
なし
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,477円( 9,325円 )

9日目

G
1/8
1.6
IP65
DC12V
あり
DIN形ターミナル・ランプ付（サージ電圧保護回路付）
10

1個

8,771円( 9,648円 )

9日目

G
1/8
1.6
IP67
DC12V
なし
グロメット
10

1個

7,185円( 7,904円 )

9日目

G
1/8
1.6
IP67
DC12V
あり
グロメット
10

1個

7,479円( 8,227円 )

9日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 80
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・NSF/ANSI 61認証取得
・保護構造 IP67（DIN形ターミナルはIP65）
・省スペース
小型：バルブ容積削減
軽量
・ボディ材質：SUS

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

直動形2ポートソレノイドバルブ HF3-JSXシリーズ

直動形2ポートソレノイドバルブ HF3-JSXシリーズ

    大流量/省電力タイプ 直動形2ポートソレノイドバルブ JSX□□Uシリーズ

    大流量/省電力タイプ 直動形2ポートソレノイドバルブ JSX□□Uシリーズ

      流体制御用直動形3ポートバルブ

      流体制御用直動形3ポートバルブ

        2位置3ポート直動形電磁弁 WV131シリーズ

        2位置3ポート直動形電磁弁 WV131シリーズ

          小形直動式電磁弁 USG3シリーズ

          小形直動式電磁弁 USG3シリーズ

            小形直動式電磁弁 USB3シリーズ

            小形直動式電磁弁 USB3シリーズ

              流体制御用直動形2ポートバルブ

              流体制御用直動形2ポートバルブ

                食品製造工程向け 小形 直動式3ポート電磁弁 USG3-FP2シリーズ

                食品製造工程向け 小形 直動式3ポート電磁弁 USG3-FP2シリーズ

                  小形直動式電磁弁 USG2シリーズ

                  小形直動式電磁弁 USG2シリーズ

                    小形直動式電磁弁 USB2シリーズ

                    小形直動式電磁弁 USB2シリーズ

                      直動式3ポート電磁弁 単体 マルチレックスバルブ AG31/41シリーズ

                      直動式3ポート電磁弁 単体 マルチレックスバルブ AG31/41シリーズ

                        直動式3ポート電磁弁 単体 マルチレックスバルブ AG33/43シリーズ

                        直動式3ポート電磁弁 単体 マルチレックスバルブ AG33/43シリーズ

                          集塵機用2ポートソレノイドバルブ VXF2シリーズ

                          集塵機用2ポートソレノイドバルブ VXF2シリーズ
                            メーカー SMC SMC クロダ クロダニューマティクス ＣＫＤ ＣＫＤ クロダ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ ＣＫＤ SMC
                            通常価格 7,185円～ 4,934円～ 23,130円～ 11,775円 4,535円～ 3,230円～ 13,524円～ - 4,172円～ 3,086円～ - - 6,671円～
                            通常出荷日 9日目   9日目   1日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 7日目～   在庫品1日目～   当日出荷可能 3日目～   3日目～   4日目～   3日目～
                            環境対応 RoHS非対応 - - - - - - - - - RoHS対応（10物質） RoHS対応（10物質） -
                            使用流体 水 空気 / 水 空気 / 水 空気 / 水 空気 / 水 / 真空 空気 / 水 / 真空 空気 / 水 空気 / 水 / 真空 空気 / 水 / 真空 空気 / 水 / 真空 - - -
                            種類 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 電磁式 -
                            切換の種類 ノーマルクローズ ノーマルクローズ ノーマルクローズ ノーマルクローズ 3ポートユニバーサル 2ポートノーマルクローズ ノーマルクローズ 3ポートユニバーサル 3ポートユニバーサル 2ポートノーマルクローズ 3ポートユニバーサル 3ポートノーマルクローズ -
                            使用環境 禁油 防塵 / 防噴流 標準 標準 標準 標準 標準 - 標準 標準 - - -

                            直動形2ポートソレノイドバルブ HF3-JSXシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            流体用電磁弁・エアオペレイト弁カテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
