アメリカン電機

アメリカン電機

分岐ボックス BZ-3

分岐ボックス BZ-3

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常単価(税別)
35,026円
税込単価
38,529円

壁面等に設置可能で、電源増設に対応可能な構造を持った強固な金属製外郭の20A定...

詳細情報を確認する

  • 商品タイプ：
    電源タップ
  • ソケット形状：
    引掛け・NEMA
  • 定格電流(A)：
    20
  • 定格電圧(V)：
    250
  • 差込口個数/分割口：
    3
  • 対応国（規格）：
    日本(PSE)
  • 芯数：
    4
  • ソケット形状詳細：
    接地形3P 引掛形

【ディージット】
探しまわる購買は
もうおしまい

型番

BZ-3 解除

Loading...

指定中 の仕様・寸法情報

商品情報

分岐ボックス BZ-3の仕様

BZ-3の外観

BZ-3の外観

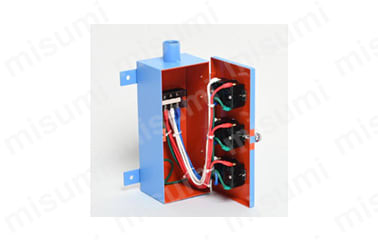

BZ-3の蓋を開いた状態

BZ-3の蓋を開いた状態

引掛形・3ヶ

引掛形・3ヶ



（単位：mm）



BZ-3の構造・寸法図

BZ-3の構造・寸法図

BZ-3の蓋を開けた状態の図面

BZ-3の蓋を開けた状態の図面

部番部品名箇数摘要
1ボックス1鋼板 塗装付
2蓋1鋼板 塗装付
3引掛形コンセント34220

製品仕様

  • 定格（電流）：20A
  • 定格（極数）：接地形3P（3P、4W GND）
  • 電圧：250V
  • 極配置：3口、引掛形
  • 適用プラグ（ナイロンカバー）：4222N
  • 適用プラグ（ゴムカバー）：4222R

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

BZ-3

1個

35,026円( 38,529円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

壁面等に設置可能で、電源増設に対応可能な構造を持った強固な金属製外郭の20A定格分岐ボックス。
【特長】
・表面にある3つのさし込み口より、同時に3つの負荷機器（合計20A）の接続が可能
・適用電線：2CT3.5mm2
・色：黒
・電線接続方式：圧着端子式
・適用圧着端子：R3.5-4

カタログ



Loading...

類似品

類似品をすべて見る

前へ 次へ

閉じる

BZ-3で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

分岐ボックス BZ-3の型番BZ-3のページです。
型番BZ-3に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

分岐ボックス BZ-3

分岐ボックス BZ-3

    電源タップ（3P→2P変換タイプ）

    電源タップ（3P→2P変換タイプ）

      工事物件タップ（3P・4個口） エココードタイプ

      工事物件タップ（3P・4個口） エココードタイプ

        マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ コード無し

        マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ コード無し

          マルチユースOAタップ 抜止形6ヶ口 引掛形プラグ コード3M・5M

          マルチユースOAタップ 抜止形6ヶ口 引掛形プラグ コード3M・5M

            3P→2P変換アダプタ（平行型）

            3P→2P変換アダプタ（平行型）

              マルチユースOAタップ 引掛形2ヶ口 引掛形プラグ コード3M・5M

              マルチユースOAタップ 引掛形2ヶ口 引掛形プラグ コード3M・5M

                マルチユースOAタップ 引掛形4ヶ口 引掛形プラグ コード3M・5M

                マルチユースOAタップ 引掛形4ヶ口 引掛形プラグ コード3M・5M

                  汎用OAタップ 抜止形8ヶ口 コード3M 平刃形プラグ

                  汎用OAタップ 抜止形8ヶ口 コード3M 平刃形プラグ

                    マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ 引掛形プラグ付コードセット

                    マルチユースOAタップ 抜止形×3ヶ+引掛形×1ヶ 引掛形プラグ付コードセット

                      マルチユースOAタップ 抜止形4ヶ口 15A 平刃形プラグ コード3M・5M

                      マルチユースOAタップ 抜止形4ヶ口 15A 平刃形プラグ コード3M・5M

                        マルチユースOAタップ 抜止形6ヶ口 15A 平刃形プラグ コード3M・5M

                        マルチユースOAタップ 抜止形6ヶ口 15A 平刃形プラグ コード3M・5M

                          【アメリカン電機】製商品　汎用3芯OAタップ 2ヶ口

                          【アメリカン電機】製商品　汎用3芯OAタップ 2ヶ口
                            メーカー アメリカン電機 サンワサプライ サンワサプライ アメリカン電機 アメリカン電機 サンワサプライ アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 アメリカン電機 ミスミ
                            通常価格 35,026円 2,318円～ 6,071円～ 4,359円 7,806円～ 356円 4,907円～ 6,283円～ 4,100円～ 6,931円 5,810円～ 7,014円～ 2,200円～
                            通常出荷日 在庫品1日目   当日出荷可能 1日目～   1日目～   3日目   在庫品1日目   当日出荷可能 1日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            商品タイプ 電源タップ 電源タップ - 電源タップ 電源タップ 電源タップ 電源タップ 電源タップ 電源タップ 電源タップ - - -
                            ソケット形状 引掛け・NEMA A-3抜け止め A-3抜け止め 引掛け・NEMA / A-3抜け止め A-3抜け止め A-3ソケット 引掛け・NEMA 引掛け・NEMA A-3抜け止め 引掛け・NEMA / A-3抜け止め A-3抜け止め A-3抜け止め A-3抜け止め
                            定格電流(A) 20 15 15 15 15 15 15 15 15 15 15 15 15
                            定格電圧(V) 250 125 125 125 125 125 250 250 125 125 125 125 125
                            差込口個数/分割口 3 4 4 4 6 その他 2 4 8 4 4 6 2

                            分岐ボックス BZ-3のレビュー

                            評価 4.0 平均満足度：4.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              100%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            200V分岐
                            評価 4.0満足度：4.02020/12/17
                            筐体はガッシリとした作りで、踏んでも蹴っても壊れなさそうな感じです。それ故に重量がありますが、配線いらずで、安心して使えます。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
                            A
                            本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
                            Q どれくらいの容量が使えますか？
                            A
                            3ヶ口合計20Aまでの接続が可能です。
