熱収縮シールドチューブ（KHSSTシリーズ）【10個入り】

熱収縮シールドチューブ（KHSSTシリーズ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
11,077円 ～ 22,615円
税込価格
12,185円 ～ 24,877円

チューブの内側に導電布をインサートした、熱収縮チューブです。【特長】・結束とシ...

詳細情報を確認する

(i)ご注意

  • 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定4件の候補があります。

Loading...

商品情報

チューブの内側に導電布をインサートした、熱収縮チューブの特長

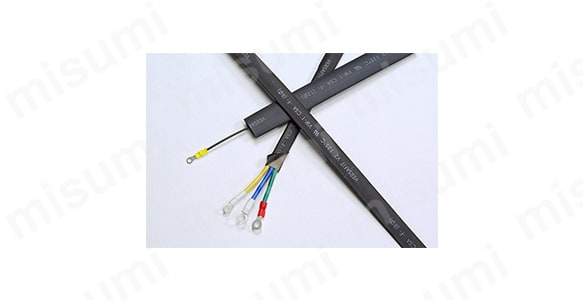

熱収縮シールドチューブ:関連画像

商品参考図

材質放射線架橋ポリオレフィン+導電布
定尺1000mm
使用温度-20℃～60℃

型式一覧

品番収縮前内径完全収縮後内径完全収縮後肉厚長さ（mm）
最小値（mm）D最大値（mm）d最小値（mm）W
KHSST-66.63.00.561,000
KHSST-88.64.00.561,000
KHSST-1212.76.00.561,000
KHSST1819.09.00.761,000
熱収縮シールドチューブ:関連画像

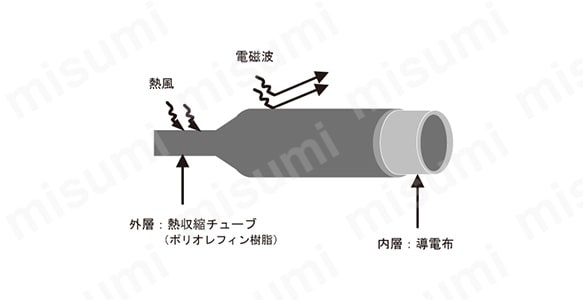

商品特性説明図

  • 収縮比／2:1
  • 縦方向収縮率／-5%（最大）
  • 難燃性／UL224　VW-1
熱収縮シールドチューブ:関連画像

収縮前・収縮後説明図

  • D：収縮前チューブ内径
  • d：収縮後チューブ内径
  • W：チューブ収縮後肉厚

シールド効果

熱収縮シールドチューブ:関連画像

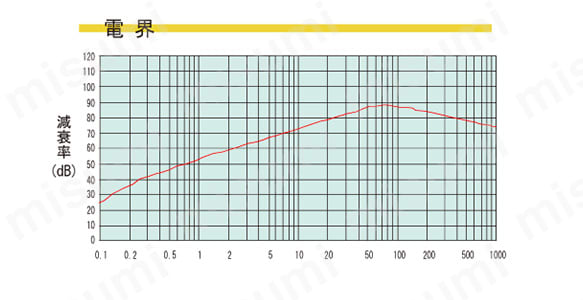

電解グラフ

熱収縮シールドチューブ:関連画像

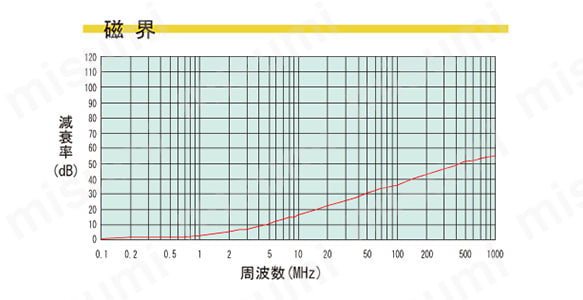

磁界グラフ

型番リスト

表示件数:
  1. 1
型番
収縮前内径(mm)
完全収縮後肉厚(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6.6
0.56
10

1パック

10個入り

11,077円( 12,185円 )

在庫品1日目

当日出荷可能

8.6
0.56
10

1パック

10個入り

12,000円( 13,200円 )

在庫品1日目

当日出荷可能

12.7
0.56
10

1パック

10個入り

14,540円( 15,994円 )

在庫品1日目

当日出荷可能

19
0.76
10

2パック

10個入り

22,615円( 24,877円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

チューブの内側に導電布をインサートした、熱収縮チューブです。
【特長】
・結束とシールドが同時に行えます。
・熱収縮チューブ内に導電布をインサートしています。
・ハーネス端末処理と同時にシールド対策を付加します。
【用途】
・配線を通し、熱をかけることで、結束とシールドが同時に行えます。
・狭い場所や細い配線に最適します。

(i)ご注意

  • 高温収縮製品は、ヒートガン加熱では温度のムラが発生して上手く収縮できません。電気炉での均一加熱を推奨します。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

熱収縮シールドチューブ（KHSSTシリーズ）

熱収縮シールドチューブ（KHSSTシリーズ）

    アースチューブ 熱収縮チューブ（1m）

    アースチューブ 熱収縮チューブ（1m）

      SZF2チューブ（黒） 熱収縮チューブ（1m）

      SZF2チューブ（黒） 熱収縮チューブ（1m）

        熱収縮チューブ（難燃・防水・4：1収縮）

        熱収縮チューブ（難燃・防水・4：1収縮）

          熱収縮チューブ（シリコン・耐熱・黒）

          熱収縮チューブ（シリコン・耐熱・黒）

            熱収縮チューブ（難燃・防水）

            熱収縮チューブ（難燃・防水）

              熱収縮チューブ（防滴・高収縮4：1）

              熱収縮チューブ（防滴・高収縮4：1）

                熱収縮チューブ（防滴・高収縮6：1）

                熱収縮チューブ（防滴・高収縮6：1）

                  熱収縮チューブ（防水・耐液性）

                  熱収縮チューブ（防水・耐液性）

                    熱収縮チューブ（アース色・難燃）

                    熱収縮チューブ（アース色・難燃）

                      熱収縮チューブ（アース色・難燃）

                      熱収縮チューブ（アース色・難燃）

                        ニチアス FEP熱収縮チューブ 1m

                        ニチアス FEP熱収縮チューブ 1m

                          熱収縮チューブ（シリコン・耐熱・難燃）

                          熱収縮チューブ（シリコン・耐熱・難燃）
                            メーカー 興和化成 デンカエレクトロン デンカエレクトロン ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ コクゴ ミスミ
                            通常価格 11,077円～ 1,393円～ 556円～ 1,260円～ 4,141円～ 541円～ 2,180円～ 2,185円～ 5,597円～ 4,070円～ 5,040円～ 2,092円～ 871円～
                            通常出荷日 在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目～   在庫品1日目   当日出荷可能
                            色 黒 黄色 黒 黒 黒 黒 黒 黒 黒 黄/緑 黄/緑 透明 灰
                            長さ(mm) 1000 1000 1000 1000 1000 1220 1000 1000 610 1000 1000 1000 1000
                            材質 ポリオレフィン+導電布 ポリオレフィン ポリオレフィン ポリオレフィン シリコン ポリオレフィン ポリオレフィン ポリオレフィン ポリオレフィン ポリオレフィン ポリオレフィン ふっ素樹脂 シリコン
                            接着剤 有 無 無 有 無 有 有 有 有 無 無 無 無
                            特殊機能・用途 耐熱 / シールド効果 その他 その他 その他 耐熱 その他 その他 その他 その他 その他 その他 耐薬品 耐熱

                            熱収縮シールドチューブ（KHSSTシリーズ）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 製品の定尺はいくつですか？
                            A
                            1000㎜となります。
