タカチ電機工業

タカチ電機工業

EIAアタッチメントパネルシステム ATシリーズ

EIAアタッチメントパネルシステム ATシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

アタッチメントパネルの組み合わせが選択できる汎用パネル。【特長】・アタッチメン...

詳細情報を確認する

  • 材質：
    鉄
  • 色/表面処理：
    ブラック
  • W(mm)：
    482.6
  • t(mm)：
    1.4

(i)ご注意

  • 【仕様変更のご案内】
    ・板厚変更
    　従来品：ｔ1.4　→　変更品：ｔ1.2
    ・メーカーの在庫が無くなり次第、順次切り替えとなります。
    ※弊社在庫の場合は例外となります。
    ・予めご了承頂きます様、お願い致します。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


パネルシステムの特長

外観

外観

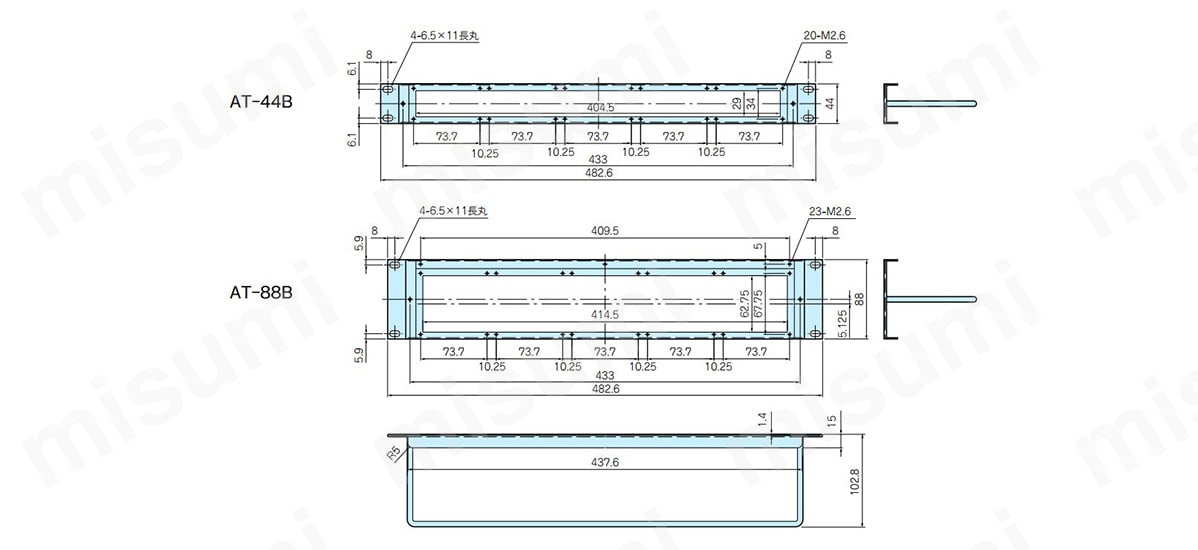

外観寸法図（AT-44B・AT-88B）

外観寸法図（AT-44B・AT-88B）

構成部品

照番名称材質色／表面処理
1ベースパネルSPCC t1.4黒半つや塗装
2ブランクプレートSPCC t1.4黒半つや塗装
3ネームプレートアクリル t1.5透明
4結線バー鉄丸棒φ6黒半つや塗装
－組立ビス鉄黒

機種内容

型番WH取付穴（片側）自重（㎏)
AT－44B482.64420.38
AT－88B482.68820.5

型番リスト

表示件数:
  1. 1
型番
H(mm)
規格 EIA(U)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
44
1
-

1個

-( - )

お見積り

88
2
10

1個

-( - )

お見積り

  1. 1

Loading...

詳細情報

基本情報

アタッチメントパネルの組み合わせが選択できる汎用パネル。
【特長】
・アタッチメントパネルの組み合わせにより、お客様の仕様に合わせて選択可能。
・フロント面がフラットになるので、仕上りがきれい。
・AT - 88Bにはネームプレートがついている。
・パネルが個別にはずせるので、仕様の変更・加工等がしやすく、作業効率が向上。

(i)ご注意

  • 【仕様変更のご案内】
    ・板厚変更
    　従来品：ｔ1.4　→　変更品：ｔ1.2
    ・メーカーの在庫が無くなり次第、順次切り替えとなります。
    ※弊社在庫の場合は例外となります。
    ・予めご了承頂きます様、お願い致します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
