タカチ電機工業

タカチ電機工業

アタッチメントパネル ATRシリーズ

アタッチメントパネル ATRシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
547円 ～ 952円  特別価格
税込価格
602円 ～ 1,047円  特別価格

汎用パネルのアタッチメントパネル。【特長】・パネル取り付けビス（三価黒サラM2...

詳細情報を確認する

  • 色/表面処理：
    ブラック
  • t(mm)：
    1.4

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 【仕様変更のご案内】
    ・板厚変更
    　従来品：ｔ1.4　→　変更品：ｔ1.2
    ・皿ビスの変更
    　従来品： M2.6×5　→　変更品： M2.6×5（小頭）
    ・メーカーの在庫が無くなり次第、順次切り替えとなります。
    ※弊社在庫の場合は例外となります。
    ・予めご了承頂きます様、お願い致します。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定20件の候補があります。

Loading...

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

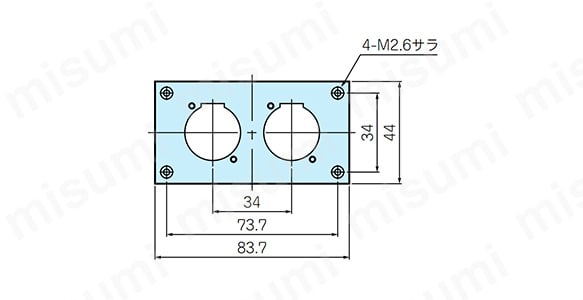

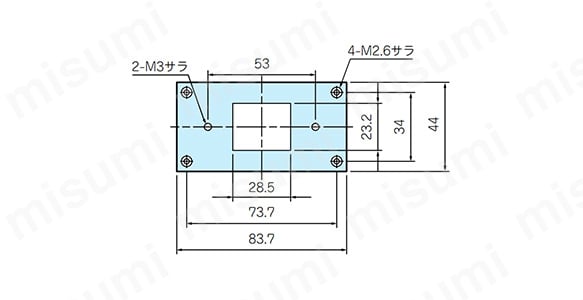

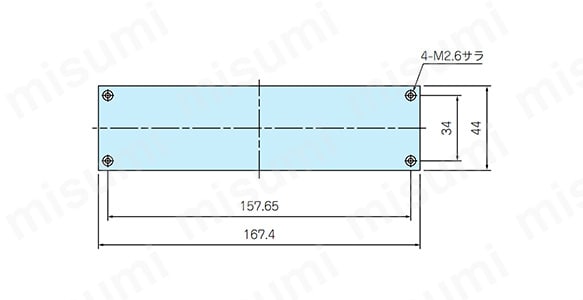

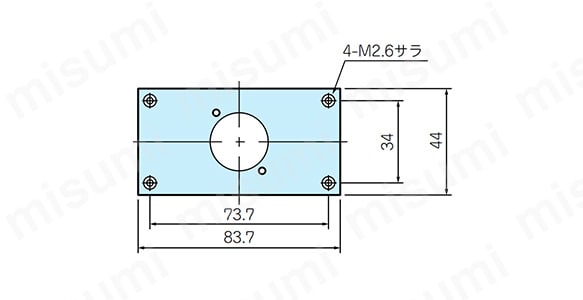

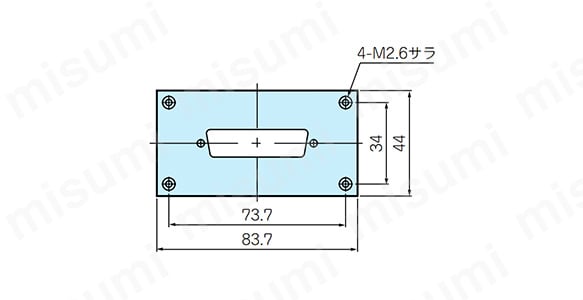

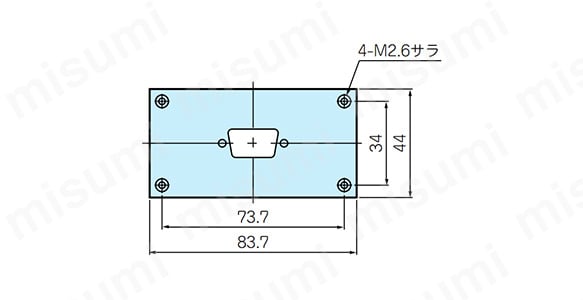

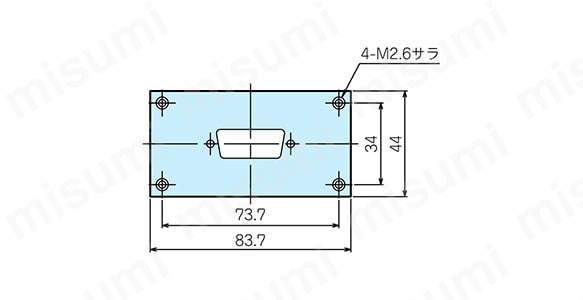

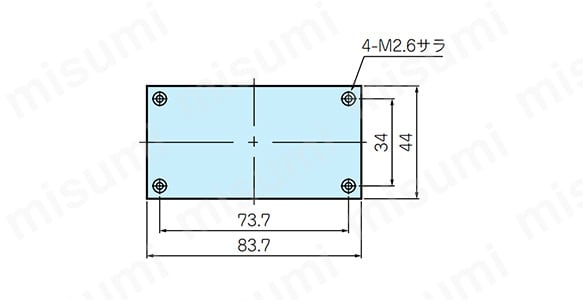

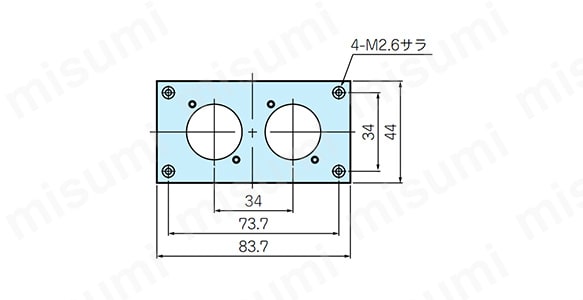

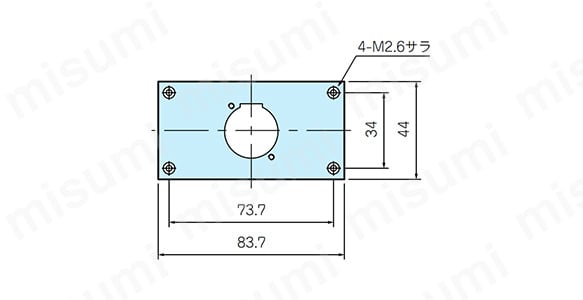

アタッチメントパネルの寸法図

ATRｰ101B

ATRｰ101B

ATRｰ102B

ATRｰ102B

ATR-102-1B

ATR-102-1B

ATRｰ103B

ATRｰ103B

ATR-103-1B

ATR-103-1B

ATRｰ104B

ATRｰ104B

ATRｰ115B

ATRｰ115B

ATRｰ105B

ATRｰ105B

ATR-111B

ATR-111B

ATR-121B

ATR-121B

上図以外にも多数型番あり

型番リスト

表示件数:
  1. 1
型番
材質
W(mm)
H(mm)
取付穴(個)
規格 EIA(U)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
鋼板 SPCC
83.7
44
-
1
-

1個

547円( 602円 )

在庫品1日目

当日出荷可能

鋼板 SPCC
83.7
44
キャノン(F77)x1
1
10

1個

674円( 741円 )

2日目

鋼板 SPCC
83.7
44
キャノン(F77)x2
1
10

1個

732円( 805円 )

2日目

鋼板 SPCC
83.7
44
ノイトリック(DL)x1
1
-

1個

610円( 671円 )

2日目

鋼板 SPCC
83.7
44
ノイトリック(DL)x2
1
10

1個

700円( 770円 )

2日目

鋼板 SPCC
83.7
44
Dサブ(9ピン)x1
1
10

1個

627円( 690円 )

在庫品1日目

当日出荷可能

鋼板 SPCC
83.7
44
Dサブ(25ピン)x1
1
10

1個

641円( 705円 )

2日目

鋼板 SPCC
83.7
44
コンセント(WZ6371)x1
1
10

1個

726円( 799円 )

2日目

鋼板 SPCC
83.7
44
Dサブ(15ピン)x1
1
10

1個

592円( 651円 )

2日目

鋼板 SPCC
167.4
44
-
1
10

1個

870円( 957円 )

2日目

鋼板 SPCC
83.7
77.75
-
2
10

1個

681円( 749円 )

2日目

鋼板 SPCC
83.7
77.75
キャノン(F77)x2
2
10

1個

846円( 931円 )

2日目

鋼板 SPCC
83.7
77.75
ノイトリック(DL)x1
2
10

1個

880円( 968円 )

2日目

鋼板 SPCC
83.7
77.75
ノイトリック(DL)x4
2
10

1個

952円( 1,047円 )

2日目

鋼板 SPCC
83.7
77.75
ノイトリック(DL)x2
2
10

1個

893円( 982円 )

2日目

鋼板 SPCC
83.7
77.75
Dサブ(9ピン)x2
2
10

1個

901円

426円

( 469円 )

在庫品1日目

当日出荷可能

鋼板 SPCC
83.7
77.75
航空電子(NK-27-31S)x1
2
10

1個

915円( 1,007円 )

2日目

鋼板 SPCC
83.7
77.75
航空電子(FK-37-31S)x1
2
10

1個

874円( 961円 )

2日目

鋼板 SPCC
83.7
77.75
コンセント(WZ6371)x1
2
10

1個

935円( 1,029円 )

2日目

鋼板 SPCC
83.7
77.75
Dサブ(15ピン)x2
2
10

1個

849円( 934円 )

2日目

  1. 1

Loading...

詳細情報

基本情報

汎用パネルのアタッチメントパネル。
【特長】
・パネル取り付けビス（三価黒サラM2.6×5ビス）4本付。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 【仕様変更のご案内】
    ・板厚変更
    　従来品：ｔ1.4　→　変更品：ｔ1.2
    ・皿ビスの変更
    　従来品： M2.6×5　→　変更品： M2.6×5（小頭）
    ・メーカーの在庫が無くなり次第、順次切り替えとなります。
    ※弊社在庫の場合は例外となります。
    ・予めご了承頂きます様、お願い致します。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
