タカチ電機工業

タカチ電機工業

ハンドル付コントロールボックス FCHシリーズ

ハンドル付コントロールボックス FCHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
5,270円 ～ 12,390円  特別価格
税込価格
5,797円 ～ 13,629円  特別価格

【特長】・高さ2サイズ、幅5サイズ、奥行き5サイズの全23サイズ、46機種のア...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定23件の候補があります。

Loading...

商品仕様


製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


FCH型ハンドル付コントロールボックスの詳細

寸法図

寸法図

構成部品

照番名称数量材質色／表面処理
1フレーム4A6063S－T5シルバー・ブラックアルマイト
2コーナーブロック4ABS（UL94HB）ライトグレー・ブラック / シボ
3コーナーキャップ8エラストマライトグレー・ブラック / シボ
4ハメ込みパネル1A1050P t1.5HL シルバーアルマイト
A1100P t1.5ブラック / 塗装
5ねじ止めパネル1A1050P t1.5HL シルバーアルマイト
A1100P t1.5ブラック / 塗装
6ハンドル（単品型番 OH-100/120）1A6063S－T5化学梨地ブラックアルマイト /化学梨地シルバーアルマイト
  • ハメ込みパネル、ねじ止めパネルは片面保護シート付。目立ちにくい為注意。
  • 付属ビス：M4×15ナベ三価クロメート×16 / M3×5座付丸皿ニッケル/三価黒クロメート×8 / M4×10ナベSW付三価クロメート×2

FCH外観寸法図

寸法図

寸法図

製品仕様

色記号コーナーフレームパネルハンドル
GSライトグレーシルバーシルバーシルバー
BBブラックブラックブラックブラック

機種内容

型番HWDa自重（kg）
FCH8-20-15□75.4200150106.50.65
FCH8-20-20□75.4200200106.50.79
FCH8-25-15□75.4250150106.50.77
FCH8-25-20□75.4250200106.50.93
FCH8-25-25□75.4250250106.51.10
FCH8-30-20□75.4300200126.51.07
FCH8-30-25□75.4300250126.51.26
FCH8-30-30□75.4300300126.51.45
FCH8-35-20□75.4350200126.51.22
FCH8-35-25□75.4350250126.51.42
FCH8-35-30□75.4350300126.51.54
FCH8-40-25□75.4400250126.51.49
FCH8-40-30□75.4400300126.51.81
FCH8-40-40□75.4400400126.52.27
FCH10-30-20□100.4300200126.51.19
FCH10-30-25□100.4300250126.51.39
FCH10-30-30□100.4300300126.51.60
FCH10-35-20□100.4350200126.51.35
FCH10-35-25□100.4350250126.51.57
FCH10-35-30□100.4350300126.51.80
FCH10-40-25□100.4400250126.51.75
FCH10-40-30□100.4400300126.51.99
FCH10-40-40□100.4400400126.52.48

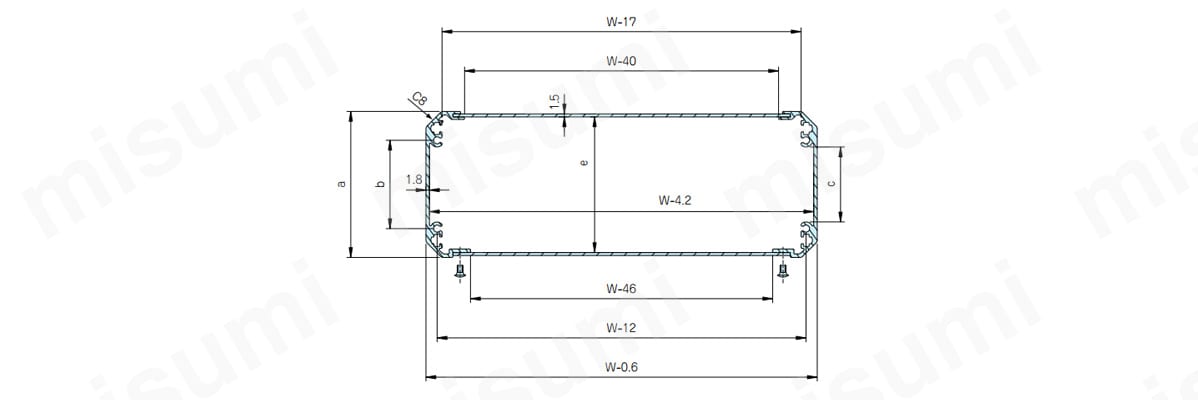

内部有効寸法（FCHシリーズ）

内部有効寸法（FCHシリーズ）

内部有効寸法（FCHシリーズ）

ケース高さ Habce
37.936.921.416.131.5
50.449.42013.244
62.961.932.525.756.5
75.474.44538.269
100.499.47063.294
125.4124.49588.2119
150.4149.4120113.2144

型番リスト

表示件数:
  1. 1
型番
外形寸法W 横(幅)
外形寸法H 縦(高さ)
外形寸法D 奥行(厚み)
塗装色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
200
75.4
150
ブラック
10

1個

5,270円

2,896円

( 3,186円 )

在庫品1日目

当日出荷可能

200
75.4
200
ブラック
10

1個

5,660円( 6,226円 )

2日目

250
75.4
150
ブラック
10

1個

5,430円( 5,973円 )

2日目

250
75.4
200
ブラック
10

1個

5,980円( 6,578円 )

2日目

250
75.4
250
ブラック
10

1個

6,350円( 6,985円 )

2日目

300
75.4
200
ブラック
10

1個

6,350円( 6,985円 )

2日目

300
75.4
250
ブラック
10

1個

6,750円( 7,425円 )

2日目

300
75.4
300
ブラック
10

1個

7,280円( 8,008円 )

2日目

350
75.4
200
ブラック
10

1個

6,810円( 7,491円 )

2日目

350
75.4
250
ブラック
-

1個

7,260円( 7,986円 )

2日目

350
75.4
300
ブラック
10

1個

7,870円( 8,657円 )

2日目

400
75.4
250
ブラック
10

1個

7,880円( 8,668円 )

2日目

400
75.4
300
ブラック
10

1個

8,580円( 9,438円 )

2日目

400
75.4
400
ブラック
10

1個

10,350円( 11,385円 )

2日目

300
100.4
200
ブラック
10

1個

7,020円( 7,722円 )

2日目

300
100.4
250
ブラック
10

1個

7,430円( 8,173円 )

2日目

300
100.4
300
ブラック
10

1個

8,010円( 8,811円 )

2日目

350
100.4
200
ブラック
10

1個

7,540円( 8,294円 )

2日目

350
100.4
250
ブラック
10

1個

8,010円( 8,811円 )

2日目

350
100.4
300
ブラック
10

1個

8,640円( 9,504円 )

2日目

400
100.4
250
ブラック
10

1個

8,680円( 9,548円 )

2日目

400
100.4
300
ブラック
10

1個

9,390円( 10,329円 )

2日目

400
100.4
400
ブラック
10

1個

11,270円( 12,397円 )

2日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・高さ2サイズ、幅5サイズ、奥行き5サイズの全23サイズ、46機種のアルミボックスです。
・ハンドル付で持ち運びに便利なアルミボックスです。
・ハンドル部の耐荷重は25kgfです。
・フレームがアルミ押出材、コーナー部はABS樹脂製でシンプルなデザインのボックスです。
【用途】
・フレームはスライドナットが入る構造で、シャーシやDINレール等の取付けが可能です。
・パネル構造は片側ねじ止め、片側ハメ込みになっており、どちらもフロント面としてご使用できます。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
