耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付

耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
2,818円 ~ 303,102円
税込価格
3,100円 ~ 333,412円

工作機、ロボット向けの信号用のシールドケーブル。【特長】・耐油性・耐屈曲性・耐...

詳細情報を確認する

規格・仕様:
  • VW-1
  • ULAWM
  • より線
  • 細線化導体
  • 1重シールド
  • ツイストペア
  • 300V

(i)ご注意

  • 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
    受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル(シールド無・有)NA3FVRSB 高屈曲 UL規格 シールド付NA3HRSB 小径高屈曲 UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
  • 【型番変更】2023年10月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】
    一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]
    ・UL2464-SX(FA) 25AWGX1P

型番

未確定2,000件の候補があります。

Loading...

商品情報

< 主な仕様 >

シース色 : ラック
取得規格 : ULAWM2464
定格電圧 : 300V
使用温度範囲 : -10~80℃
難燃性  : VW-1
曲げ半径 : 仕上り外径 × 6(固定部・可動部)
       ※推奨値であり保証値ではございません


< 製品特徴 >

工作機、ロボット向けの信号用のシールドケーブル。
耐油性・耐ねじれ性・柔軟性に優れています
銅箔シールド採用により、シールド部の屈曲性能に優れおります。
Lケーブルベア配線に使用可能
L捻りの加わる多関節部等の配線使用可能。

本シリーズにおける代替推奨品ご案内

ー 受注停止でお困りの方へ -
23年11月より下記特徴を持った新商品の発売を開始しました。
本商品の代替品として推奨可能な商品です。ぜひ、こちらからご参照ください。

< 製品特徴 >
・細さ   : 独自の耐摩耗シースの開発により業界トップクラスの細径化に成功
・屈曲性能 : 絶縁体にTPE(特殊エラストマー)を採用することで摺動屈曲の動きに対応可能
・短納期  : ミスミにて在庫するためご注文当日に出荷可能

耐屈曲ケーブル(信号用) UL2464-SX(FA)シリーズの仕様

耐屈曲ケーブル(信号用) UL2464-SX(FA)シリーズの外観

耐屈曲ケーブル(信号用) UL2464-SX(FA)シリーズの外観

線芯識別

■多対タイプ

対No.絶縁体色対No.絶縁体色
第1
線心
第2
線心
第1
線心
第2
線心
111
212
313
414
515
616
717
818
919
1020

■多心タイプ

線心
No.
絶縁体
線心
No.
絶縁体



111
212
313
414
515
616
717
818
919
1020
耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付 線芯識別-1

2対または2心


耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付 線芯識別-3

12対または12心

耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付 線芯識別-2

4対または4心


耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付 線芯識別-4

20対または20心

耐屈曲ケーブル(信号用) 2464-SX(FA)シールド付 線芯識別-5

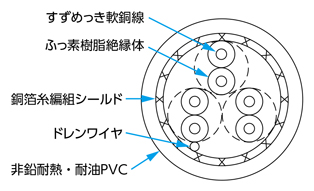

ケーブル構造例



耐屈曲ケーブル(信号用) UL2464-SX(FA)シリーズのサイズ表

導体絶縁体最大導体抵抗
(Ω/km)
耐電圧
AWGサイズ構成
(No./mm)
外径
(mm)
標準厚さ
(mm)
外径
(mm)
25(0.2mm240/0.080.580.20.98105A.C.2,000V/5min.
23(0.3mm260/0.080.721.1269.5

耐屈曲ケーブル(信号用) UL2464-SX(FA)シリーズの仕上がり外径

 対数
AWGサイズ23456781012151820
256.36.67.17.68.08.69.110.211.311.211.812.4
236.97.27.78.38.89.410.111.313.012.813.414.1

型番リスト

型番
芯数(芯)
対数
AWGサイズ(AWG)
導体断面積(mm2)
仕上り外径(mm)
全長(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
1P
[21~20] 20
0.5
5.5
1
10

1個

4,172( 4,589円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
2
10

1個

7,061( 7,767円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
3
10

1個

9,388( 10,327円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
4
10

1個

11,240( 12,364円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
5
10

1個

12,990( 14,289円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
6
10

1個

14,494( 15,943円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
7
10

1個

15,801( 17,381円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
8
10

1個

16,947( 18,642円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
9
10

1個

17,960( 19,756円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
10
10

1個

18,863( 20,749円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
11
10

1個

20,749( 22,824円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
12
10

1個

22,635( 24,899円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
13
10

1個

24,521( 26,973円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
14
10

1個

26,408( 29,049円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
15
10

1個

28,294( 31,123円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
16
10

1個

30,180( 33,198円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
17
10

1個

32,067( 35,274円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
18
10

1個

33,953( 37,348円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
19
10

1個

35,839( 39,423円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
20
10

1個

37,726( 41,499円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
21
10

1個

39,612( 43,573円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
22
10

1個

41,498( 45,648円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
23
10

1個

43,384( 47,722円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
24
10

1個

45,271( 49,798円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
25
10

1個

47,157( 51,873円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
26
10

1個

49,043( 53,947円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
27
10

1個

50,930( 56,023円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
28
10

1個

52,816( 58,098円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
29
10

1個

54,702( 60,172円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
30
10

1個

56,589( 62,248円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
31
10

1個

58,475( 64,323円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
32
10

1個

60,361( 66,397円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
33
10

1個

62,247( 68,472円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
34
10

1個

64,134( 70,547円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
35
10

1個

66,020( 72,622円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
36
10

1個

67,906( 74,697円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
37
10

1個

69,793( 76,772円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
38
10

1個

71,679( 78,847円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
39
10

1個

73,565( 80,922円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
40
10

1個

75,452( 82,997円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
41
10

1個

77,338( 85,072円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
42
10

1個

79,224( 87,146円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
43
10

1個

81,110( 89,221円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
44
10

1個

82,997( 91,297円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
45
10

1個

84,883( 93,371円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
46
10

1個

86,769( 95,446円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
47
10

1個

88,656( 97,522円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
48
10

1個

90,542( 99,596円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
49
10

1個

92,428( 101,671円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
50
10

1個

78,219( 86,041円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
51
10

1個

79,783( 87,761円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
52
10

1個

81,347( 89,482円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
53
10

1個

82,912( 91,203円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
54
10

1個

84,476( 92,924円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
55
10

1個

86,041( 94,645円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
56
10

1個

87,605( 96,366円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
57
10

1個

89,169( 98,086円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
58
10

1個

90,734( 99,807円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
59
10

1個

92,298( 101,528円 )

1日目

一部当日出荷可能

2
1P
[21~20] 20
0.5
5.5
60
10

1個

93,863( 103,249円 )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

工作機、ロボット向けの信号用のシールドケーブル。
【特長】
・耐油性・耐屈曲性・耐ねじれ性・柔軟性に優れています
・UL規格認定品です
【用途】
・電子機器の内部配線、架間配線で主として移動部、屈曲部に使用可能

(i)ご注意

  • 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
    受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル(シールド無・有)NA3FVRSB 高屈曲 UL規格 シールド付NA3HRSB 小径高屈曲 UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
  • 【型番変更】2023年10月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】
    一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]
    ・UL2464-SX(FA) 25AWGX1P

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
