河村電器産業

河村電器産業

キャビネット アクリル窓付 HBAシリーズ

キャビネット アクリル窓付 HBAシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
39,036円 ～ 105,361円
税込価格
42,940円 ～ 115,897円

小規模LAN用機器を収納するEIA規格マウントボックスです。【特長】・簡単脱着...

詳細情報を確認する

型番

未確定42件の候補があります。

Loading...

商品情報

各フロアーに置かれたHUBなど小規模LAN用機器を収納するEIA規格マウントボックス

各フロアーに置かれたHUBなど小規模LAN用機器を収納するEIA規格マウントボックス。

各フロアーに置かれたHUBなど小規模LAN用機器を収納するEIA規格マウントボックス。

  • マウントアングルの上下に大容量のケーブルホルダーを装備。ケーブル入口を手前に設けておりケーブルをまとめて収納。LANケーブルを約52本収容可能。（2Uタイプは約32本収容。）
  • クイックテープ（オプション）による結束が可能な開口も装備。（2、3Uタイプを除く。）
  • 機器を取付けた後でも位置調整が可能。標準取付位置から側面ドア側に60（50）mmスライドし、内側には15mm～115（35）mmの間で調整可能。奥行のある機器の設置時に便利。（（）内数字はW500タイプを示します。）
  • コンセントやメディアコンバータなど、ラックマウントではない小型機器をまとめて取付けできる大型木板ベースを標準装備。（H420×W200×t12）
ピンを引き抜かなくてもスライドさせればドアが取り外せる。ピンを紛失してしまう心配がない。

ピンを引き抜かなくてもスライドさせればドアが取り外せる。ピンを紛失してしまう心配がない。

側面ドアはファスナーを採用しワンタッチで開閉が可能。機器配線後のドアもしっかりロック。

側面ドアはファスナーを採用しワンタッチで開閉が可能。機器配線後のドアもしっかりロック。

正面/側面ドアを外せば邪魔な柱も無いオープンな作業スペースが確保。

正面/側面ドアを外せば邪魔な柱も無いオープンな作業スペースが確保。

天井や壁面のコーナーにピッタリくっつけての設置が可能。ボックスを180°回転させての設置も可能。

天井や壁面のコーナーにピッタリくっつけての設置が可能。ボックスを180°回転させての設置も可能。

大容量ケーブルホルダーを装備しているので、ケーブル入口を手前に設けておりケーブルをまとめて収納できる。

大容量ケーブルホルダーを装備しているので、ケーブル入口を手前に設けておりケーブルをまとめて収納できる。

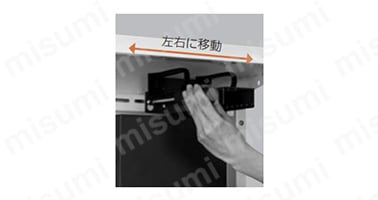

可動式マウントアングルなので機器を取付けた後でも、位置調整が可能。

可動式マウントアングルなので機器を取付けた後でも、位置調整が可能。

ワイドな木板ベースを標準装備

ワイドな木板ベースを標準装備

ファンの取付（オプション）

ファンの取付（オプション）

キャビネット側面、正面ドア、側面ドアのスリット部に換気ファンの取付けが可能。（HBS-Nを除く）80・92のどちらのファンでも取付け可能。（2Uキャビネットの側面、側面ドアには80のファンのみ取付け可）

通線口カバー

通線口カバー

キャビネット上下面の通線穴は、穴加工が容易なカバー付。（100角穴、上下面各2箇所）通線口カバーを取り外し、入出線カバー/換気ファン（オプション）への交換が可能。

寸法

寸法図

寸法図

品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-5015N650500150502U13
HBA3-5020N〃〃2001003U14
HBA4-5024N〃〃2401404U15
HBA5-5029N〃〃2901905U17
HBA6-5033N〃〃3302306U18
品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-6515N650650150502U16
HBA3-6520N〃〃2001003U17
HBA4-6524N〃〃2401404U18
HBA5-6529N〃〃2901905U19
HBA6-6533N〃〃3302306U20
品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-5015N-DF650500150502U13
HBA3-5020N-DF〃〃2001003U15
HBA4-5024N-DF〃〃2401404U16
HBA5-5029N-DF〃〃2901905U17
HBA6-5033N-DF〃〃3302306U18
品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-6515N-DF650650150502U16
HBA3-6520N-DF〃〃2001003U17
HBA4-6524N-DF〃〃2401404U18
HBA5-6529N-DF〃〃2901905U20
HBA6-6533N-DF〃〃3302306U21
品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-5015N-BF650500150502U13
HBA3-5020N-BF〃〃2001003U15
HBA4-5024N-BF〃〃2401404U16
HBA5-5029N-BF〃〃2901905U17
HBA6-5033N-BF〃〃3302306U18
品番外形寸法パネル
取付寸法		重量(kg)
HWDD1
HBA2-6515N-BF650650150502U16
HBA3-6520N-BF〃〃2001003U17
HBA4-6524NBF〃〃2401404U18
HBA5-6529N-BF〃〃2901905U20
HBA6-6533N-BF〃〃3302306U21

型番リスト

表示件数:
  1. 1
型番
外形寸法W 横(幅)(mm)
外形寸法D 奥行(厚み)(mm)
板厚（本体）(mm)
板厚（扉・カバー）(mm)
仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
500
150
1
1
標準

1個

39,036円( 42,940円 )

3日目

500
150
1
1
本体ファン付

1個

39,899円( 43,889円 )

9日目

500
150
1
1
ドアファン付

1個

39,899円( 43,889円 )

9日目

650
150
1
1
標準

1個

39,899円( 43,889円 )

3日目

650
150
1
1
本体ファン付

1個

46,817円( 51,499円 )

9日目

650
150
1
1
ドアファン付

1個

46,817円( 51,499円 )

9日目

500
200
1
1
標準

1個

39,899円( 43,889円 )

3日目

500
200
1
1
本体ファン付

1個

43,757円( 48,133円 )

9日目

500
200
1
1
ドアファン付

1個

43,757円( 48,133円 )

9日目

650
200
1
1
標準

1個

43,757円( 48,133円 )

9日目

650
200
1
1
本体ファン付

1個

49,877円( 54,865円 )

9日目

650
200
1
1
ドアファン付

1個

49,877円( 54,865円 )

9日目

1100
240
1.6
1.2
標準

1個

92,171円( 101,388円 )

9日目

1100
240
1.6
1.2
本体ファン付

1個

93,469円( 102,816円 )

9日目

1100
240
1.6
1.2
ドアファン付

1個

93,469円( 102,816円 )

9日目

1300
240
1.6
1.2
標準

1個

92,985円( 102,284円 )

9日目

1300
240
1.6
1.2
本体ファン付

1個

103,620円( 113,982円 )

9日目

1300
240
1.6
1.2
ドアファン付

1個

103,620円( 113,982円 )

9日目

500
240
1
1
標準

1個

43,757円( 48,133円 )

3日目

500
240
1
1
本体ファン付

1個

49,877円( 54,865円 )

9日目

500
240
1
1
ドアファン付

1個

49,877円( 54,865円 )

3日目

650
240
1
1
標準

1個

47,837円( 52,621円 )

3日目

650
240
1
1
本体ファン付

1個

49,899円( 54,889円 )

9日目

650
240
1
1
ドアファン付

1個

49,899円( 54,889円 )

9日目

500
290
1
1
標準

1個

47,837円( 52,621円 )

9日目

500
290
1
1
本体ファン付

1個

58,610円( 64,471円 )

9日目

500
290
1
1
ドアファン付

1個

58,610円( 64,471円 )

9日目

650
290
1
1
標準

1個

49,899円( 54,889円 )

3日目

650
290
1
1
本体ファン付

1個

69,481円( 76,429円 )

9日目

650
290
1
1
ドアファン付

1個

69,481円( 76,429円 )

9日目

1100
330
1.6
1.2
標準

1個

93,332円( 102,665円 )

9日目

1100
330
1.6
1.2
本体ファン付

1個

105,153円( 115,668円 )

9日目

1100
330
1.6
1.2
ドアファン付

1個

105,153円( 115,668円 )

9日目

1300
330
1.6
1.2
標準

1個

105,247円( 115,772円 )

9日目

1300
330
1.6
1.2
本体ファン付

1個

105,361円( 115,897円 )

9日目

1300
330
1.6
1.2
ドアファン付

1個

105,361円( 115,897円 )

9日目

500
330
1
1
標準

1個

49,899円( 54,889円 )

9日目

500
330
1
1
本体ファン付

1個

69,481円( 76,429円 )

9日目

500
330
1
1
ドアファン付

1個

69,481円( 76,429円 )

9日目

650
330
1
1
標準

1個

59,175円( 65,093円 )

9日目

650
330
1
1
本体ファン付

1個

59,899円( 65,889円 )

9日目

650
330
1
1
ドアファン付

1個

59,899円( 65,889円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

小規模LAN用機器を収納するEIA規格マウントボックスです。
【特長】
・簡単脱着、ピンを引き抜かなくてもスライドさせればドアが取り外せます。ピンを紛失してしまう心配はありません。
・側面ドアはファスナーを採用しワンタッチで開閉が可能です。機器配線後のドアもしっかりロックします。
・正面／側面ドアを外せば邪魔な柱も無いオープンな作業スペースが確保できます。
・天井や壁面のコーナーにピッタリくっつけての設置が可能。ボックスを180度回転させての設置も可能です。
