PCSシリーズ 1.27mmピッチコネクタケース

PCSシリーズ 1.27mmピッチコネクタケース

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
1,108円 ～ 1,668円
税込価格
1,219円 ～ 1,835円

1.27mmピッチ高密度インターフェイス用角型コネクタ・ケース。【特長】・PC...

詳細情報を確認する

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定5件の候補があります。

Loading...

商品情報

金属シェル+金属ケースにより堅牢でインターフェース用に最適なPCSシリーズのケース

PCSシリーズのケース。

PCSシリーズのケース。

1.27mmピッチコネクタ ケースの外形図と寸法

PCS-E20LA、PCS-E20LB、PCS-E28LB、PCS-E68LA

PCS-E20LA、PCS-E20LB、PCS-E28LB、PCS-E68LAの寸法図。

PCS-E20LA、PCS-E20LB、PCS-E28LB、PCS-E68LAの寸法図。


①カバーA
②カバーB
③ロック金具
④(+)さら小ねじ
⑤ケーブルクランプ
⑥(+)なべ小ねじ

PCS-E20LA、PCS-E20LB、PCS-E28LB、PCS-E68LAの部品表。

製番ABC参考ケーブル径
PCS-E20LA30.020.36×5φ5.5
PCS-E20LB8×7φ7.5

PCS-E28LA35.025.36.5×5φ5.5,φ5.9
PCS-E28LB9.5×8.5φ9

PCS-E68LA60.350.68.5×7.5φ8.1

PCS-E20LA、PCS-E20LB、PCS-E28LB、PCS-E68LAの寸法表。

適合コネクタ。

  • PCS-Eシリーズ ケーブル用圧接及び半田付けタイプ雌コネクタ。
  • PCS-XEシリーズ ケーブル用圧接タイプ雄コネクタ。


PCS-E96LKPA

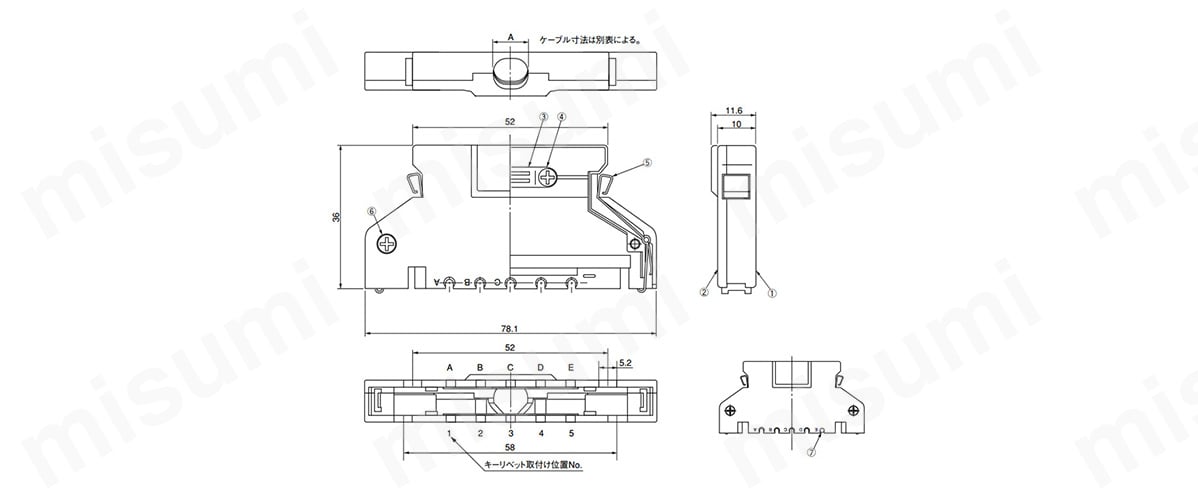

PCS-E96LKPAの寸法図。

PCS-E96LKPAの寸法図。


①カバーA
②カバーB
③ケーブルクランプ
④(+)ナベ小ねじ
⑤ロック金具
⑥(+)サラ小ねじ
⑦キーリベット

PCS-E96LKPAの部品表。

製番A参考ケーブル径キーリベットの
標準取付位置No.
PCS-E96LKPA-( )+Rφ10φ101E,2D,4B,5A

PCS-E96LKPAの寸法表。

適合コネクタ。

  • PCS-Eシリーズ ケーブル用圧接及び半田付けタイプ雌コネクタ。
  • PCS-XEシリーズ ケーブル用圧接タイプ雄コネクタ。

型番リスト

表示件数:
  1. 1
型番
ピン数
特長
適合ケーブルサイズ
用途詳細
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
20
EMI対策/標準ケーブル用/ダイカスト縦形
Φ5.5
ケース
10

1個

1,108円( 1,219円 )

在庫品1日目

当日出荷可能

20
EMI対策/標準ケーブル用/ダイカスト縦形
Φ7.5
ケース
10

1個

1,121円( 1,233円 )

在庫品1日目

当日出荷可能

28
EMI対策/標準ケーブル用/ダイカスト縦形
Φ9.0
ケース
10

1個

1,187円( 1,306円 )

在庫品1日目

当日出荷可能

50
EMI対策/標準ケーブル用/ダイカスト縦形
Φ7.3
ケース
10

1個

1,296円( 1,426円 )

在庫品1日目

当日出荷可能

68
EMI対策/標準ケーブル用/ダイカスト縦形
Φ8.1
ケース
10

1個

1,413円( 1,554円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

1.27mmピッチ高密度インターフェイス用角型コネクタ・ケース。
【特長】
・PCSシリーズの標準ケーブル用縦形ケース
・金属シェル＋金属ケースにより堅牢でインターフェース用として最適
・FCC他EMI対策用
【用途】
・OA機器、通信、計測、FA等各種小型機器

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

PCSシリーズ 1.27mmピッチコネクタケース

PCSシリーズ 1.27mmピッチコネクタケース

    PCSシリーズ 1.27mmピッチコネクタ

    PCSシリーズ 1.27mmピッチコネクタ

      HKPシリーズ 2.54mmピッチコネクタ

      HKPシリーズ 2.54mmピッチコネクタ

        PCRシリーズ 高密度コネクタケース

        PCRシリーズ 高密度コネクタケース

          Molex コネクタハウジング PICO-SPOXシリーズ 1.5mm メス 1列 10極

          Molex コネクタハウジング PICO-SPOXシリーズ 1.5mm メス 1列 10極

            Micro-Lock™　1.25mmピッチシステム（504186）

            Micro-Lock™　1.25mmピッチシステム（504186）

              Micro-Lock（TM） 1.25mmピッチシステム（504193）

              Micro-Lock（TM） 1.25mmピッチシステム（504193）

                Molex コネクタハウジング MILLI-GRIDシリーズ 2mm メス 2列 14極

                Molex コネクタハウジング MILLI-GRIDシリーズ 2mm メス 2列 14極

                  TE Connectivity リボンケーブルコネクタ AMPMODU HE14シリーズ 1列 メス

                  TE Connectivity リボンケーブルコネクタ AMPMODU HE14シリーズ 1列 メス

                    Molex コネクタハウジング MICRO-FIT 3.0シリーズ 3mm オス 2列 2極

                    Molex コネクタハウジング MICRO-FIT 3.0シリーズ 3mm オス 2列 2極

                      2.50mm ピッチ　中継用コネクター　リセプタクルハウジング（500592）

                      2.50mm ピッチ　中継用コネクター　リセプタクルハウジング（500592）

                        MX10 シリーズ

                        MX10 シリーズ

                          17JEシリーズ

                          17JEシリーズ
                            メーカー 本多通信工業 本多通信工業 本多通信工業 本多通信工業 モレックス モレックス モレックス モレックス TE Connectivity モレックス モレックス 日本航空電子工業 第一電子工業
                            通常価格 1,108円～ 774円～ 148円～ 503円～ 15円 26円 7円～ 27円 93円～ 32円 7円～ 281円～ 454円～
                            通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 5日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            用途 その他 ケーブル接続 プリント基板用 その他 プリント基板用 ケーブル接続 ケーブル接続 プリント基板用 ケーブル接続 ケーブル接続 ケーブル接続 ケーブル接続 ケーブル接続
                            シリーズ その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他 その他
                            接続方向 ストレート ストレート ストレート ストレート ストレート ストレート ストレート ストレート アングル ストレート ストレート ストレート ストレート
                            耐環境性 耐環境性なし 耐環境性なし 耐環境性なし 耐環境性なし 難燃性 難燃性 難燃性 難燃性 難燃性 難燃性 難燃性 耐環境性なし 難燃性
                            シリーズ詳細 PCS PCS HKP PCR - - - - - - - - -

                            PCSシリーズ 1.27mmピッチコネクタケースのレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            計測のシステムのコネクタに
                            評価 4.0満足度：4.02018/12/10
                            心数が多くてコンパクトなので他の商品と比べずに選定しました。取り付け時のスペースが小さくて済むところはよかったと思います。小さいために接触面積が少ないので以前、抜き差ししている間に接触が悪くなりました。使用回数によって定期的に1年に1度ぐらいのペースで交換をしています。接触面積が増えると接触不良を起こさず使いやすくなると思います。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            製品とボードの接続に使用
                            評価 5.0満足度：5.02018/11/20
                            製品側のコネクタが決まっていたので合わせてこちらの商品を購入しました。品質や耐久性に関しては特に不具合などの問題はありませんでした。抜き差しする際にはトラブルを防ぐためにケーブルを引っ張らず、コネクタを持って抜き差しするように注意しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q PCSの誤挿入防止キーリベット付ケースで、キーリベットが取り付けられていない(ただし、キーリベット取り付け用の切り欠きは必要)ケースが欲しいのですが。
                            A
                            誤挿入防止キーリベット付のケースで、キー位置指定以降が無い型番がリベットを取り付けていない状態となります。
                            例)　PCS-E28LPA-1D+R キーリベット付
                            　 　PCS-E28LPA　キーリベットなし(切り欠きあり)
