1.25mmピッチ 低背型圧着コネクタ DF14シリーズ【1～100個入り】
- SALE 2025/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 32円 ～ 1,181円 特別価格
- 税込価格
- 35円 ～ 1,299円 特別価格
【特長】・基板上での低背を追求したライトアングル専用コネクタです・基板間スペー...
-
- シリーズ詳細：
- DF14
-
- 使用温度範囲(℃)：
- -35～85
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
商品情報
1.25mmピッチの基板対ケーブルコネクタで基板実装高さを低くした低背タイプの角型コネクタ
LCD（液晶パネル）、ノート型パソコン、携帯情報端末、小型OA機器、他AVなどの各種民生機器に利用できるDF14シリーズ

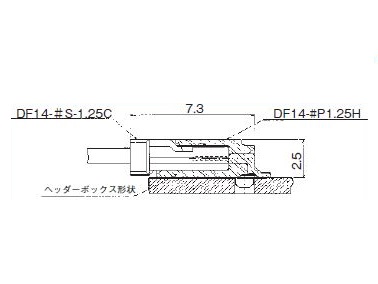

基板実装図
DF14 オンボードタイプ
1.25mmピッチ 低背型基板対ケーブルコネクタ DF14シリーズの主な特長について
製品規格
| 定格電流 | 1A/pin | 使用温度範囲（注1） | -35 to +85℃ |
|---|---|---|---|
| 使用湿度範囲（注2） | 40 to 80％ | ||
| 定格電圧 | 150V AC/DC | 保存温度範囲（注3） | -10 to +60℃ |
| 保存湿度範囲（注3） | 40 to 70％ |
（注1）通電時の温度上昇を含みます。
（注2）結露の無い状態でご使用ください。
（注3）梱包状態の未使用品に適用します。
| 項目 | 規格 | 条件 | ||
|---|---|---|---|---|
| 絶縁抵抗 | 500MΩ以上 | DC100Vで測定 | ||
| 耐電圧 | せん絡・絶縁破壊がないこと | AC500Vを1分間通電 | ||
| 接触抵抗 | 30mΩ以下 | 20mV 以下、1mA（DC 又は1000Hz） で測定 | ||
| 単体挿抜力 | MIN0.15N（15gf）、MAX3N（300gf） | □0.3（-0～+0.005）mmの鋼製ピンにて測定 | ||
| 耐振性 | 1μs以上の瞬断がないこと | 周波数10 to 55Hz、片振幅0.75mm、3方向 2時間 | ||
| 耐湿性 | 接触抵抗30mΩ以下、絶縁抵抗500MΩ以上 | 温度40±2℃、湿度90 to 95%、96時間放置 | ||
| 温度サイクル | 接触抵抗30mΩ以下、絶縁抵抗500MΩ以上 | （-55℃：30分→5 to 35℃：2 to 3分→85℃：30分→5 to 35℃：2 to 3分）5サイクル | ||
| 挿抜寿命 | 接触抵抗30mΩ以下 | すずめっき：挿抜30回、金めっき：挿抜50回 | ||
| はんだ耐熱性 | 性能に影響する樹脂部の溶融がないこと | SMTタイプ | リフロー：推奨温度プロファイルにて | 手はんだ：はんだごて温度 350℃、3秒 |
材質
| 製品 | 部品 | 材質 | 色/処理 | UL規格 | RoHS2 |
|---|---|---|---|---|---|
| 圧着ソケット | 絶縁物 | ポリアミド樹脂 | ベージュ色 | UL94V-0 | 〇 |
| ピンヘッダー | 端子 | 黄銅 | すずめっき又は金めっき | - | |
| 金具 | りん青銅 | すずめっき | - |
型番リスト
- 表示件数:
| 型番 |
用途 |
シリーズ |
適用ピン・コンタクト |
許容電流(A) |
許容電圧(V) |
ピン数 |
電線接続方法 |
接続方向 |
耐環境性 |
代表規格 |
着脱方法 |
端子接触部のめっき |
商品分類 |
特徴 |
コンタクトピッチ(mm) |
結線部形態 |
仕様番号 |
着脱方法詳細 |
耐環境性詳細 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
4
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
なし
|
半田付け
|
耐振性、耐湿性
| 10 | 1パック 100個入り | 968円(
1,065円
) | 在庫品1日目 当日出荷可能 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
5
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
なし
|
半田付け
|
耐振性、耐湿性
| 10 | 1パック 100個入り | 792円(
871円
) | 在庫品1日目 当日出荷可能 | |
プリント基板用
|
その他
|
オス(プラグ)
|
1
|
AC/DC150
|
6
|
その他
|
アングル
|
その他
|
UL
|
その他
|
スズ銅
|
シングルロウピンヘッダー
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
ライトアングルSMT
|
25
|
半田付け
|
耐振性、耐湿性
| 10 | 5個 | 68円(
75円
) | 在庫品1日目 当日出荷可能 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
7
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
なし
|
半田付け
|
耐振性、耐湿性
| 10 | 1パック 100個入り | 848円 339円 ( 373円 ) | 在庫品1日目 当日出荷可能 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
8
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
なし
|
半田付け
|
耐振性、耐湿性
| 10 | 1パック 100個入り | 1,113円(
1,224円
) | 在庫品1日目 当日出荷可能 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
9
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
10
|
半田付け
|
耐振性、耐湿性
| - | 35個 | 32円(
35円
) | 4日目 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
10
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
なし
|
半田付け
|
耐振性、耐湿性
| 10 | 1パック 100個入り | 1,181円(
1,299円
) | 在庫品1日目 当日出荷可能 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
15
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
10
|
半田付け
|
耐振性、耐湿性
| - | 30個 | 38円(
42円
) | 4日目 | |
ケーブル接続
|
その他
|
メス(ソケット)
|
1
|
AC/DC150
|
30
|
圧着
|
ストレート
|
その他
|
UL
|
その他
|
端子無
|
シングルロウソケット
|
標準品/オンボードタイプ・ガイドポスト有
|
1.25
|
圧着ケース
|
10
|
半田付け
|
耐振性、耐湿性
| - | 20個 | 54円(
59円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・基板上での低背を追求したライトアングル専用コネクタです
・基板間スペースの無い場所から、信号を引き出すことが可能になります
・ヘッダーはバキューム吸着可能な吸着面を持ち、エンボス梱包による自動実装が可能です
・オンボードタイプではマガジン梱包も選択することができます
・ヘッダーはこじり防止のボックス構造となっており、誤挿入防止対策は万全であると共に、基板側にも壁があるため、ソケットで基板を擦ることによる弊害がありません
・はんだ剥離を防止する補強金具を付加しています
【用途】
・LCD（液晶パネル）、ノート型パソコン、携帯情報端末、小型OA機器、他AVなどの各種民生機器
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
