小型角形インターフェイスコネクタ 3200シリーズ
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 196円 ～ 366円
- 税込価格
- 216円 ～ 403円
実装高さ2.9mm、低背・小型のロック付きインターフェイス角型コネクタ。【特長...
-
- 端子接触部のめっき：
- 部分金
-
- コンタクトピッチ(mm)：
- 0.8
(i)ご注意
- 【取扱終了情報】2022年9月末にミスミでは受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品情報
0.8mmと極小ピッチで取付面積が小さくてすむ角型コネクタ
プラグコネクタ
3240-10P-C（50）、3240-8P-C（50）

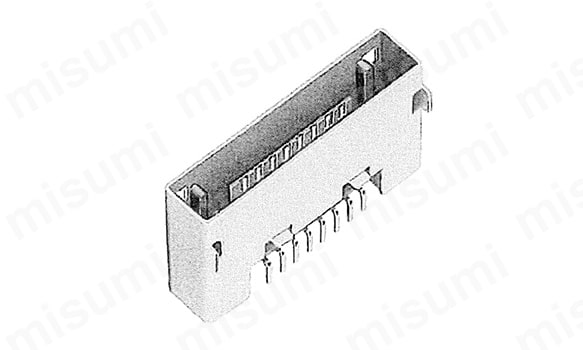

レセプタクルコネクタ
3260-8S1（55）/（56）
3260-8S2（55）/（56）
3260-8S3（55）/（56）
小型角形インターフェイスコネクタ 3200シリーズの外形図と寸法

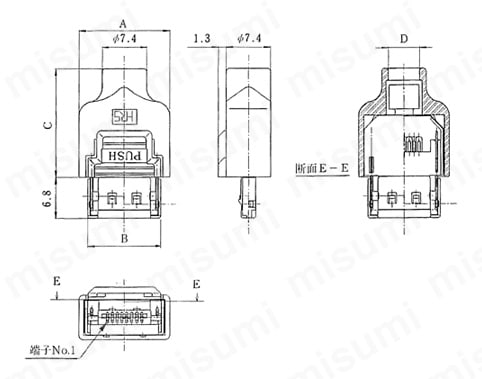

プラグコネクタ
プラグコネクタの寸法図
| HRS No. | 極数 | 製品番号 | A | B | C | D | ||
|---|---|---|---|---|---|---|---|---|
| CL232-0001-4-55 | 8 | 3240-8P-C（50） | 15.1 | 12.1 | 18 | φ5.2 | ||
| CL232-0048-8-50 | 10 | 3240-10P-C（50） | 16.7 | 13.7 | 21 | φ5.4 | ||
レセプタクルコネクタ
レセプタクルコネクタの寸法図
| HRS No. | 極数 | 製品番号 | A | B | C | D | E | ||
|---|---|---|---|---|---|---|---|---|---|
| CL232-0002-7-55 | 8 | 3260-8S1（55） | 0.5 | 12.6 | 4.6 | 12.4 | 5.6 | ||
| CL232-0002-7-56 | 8 | 3260-8S1（56） | 0.5 | ||||||
| CL232-0009-6-55 | 8 | 3260-8S2（55） | 1.0 | ||||||
| CL232-0009-6-56 | 8 | 3260-8S2（56） | 1.0 | ||||||
| CL232-0010-5-55 | 8 | 3260-8S3（55） | 1.5 | ||||||
| CL232-0010-5-56 | 8 | 3260-8S3（56） | 1.5 | ||||||
この商品の主な性能について
製品仕様
| 主なる性能 | |
|---|---|
| 電流容量 | 500mA |
| 定格電圧 | AC125V |
| 絶縁抵抗 | DC100Vにて250MΩ以上 |
| 耐電圧 | AC300Vr.m.s. 1分間 |
仕様
| 主なる使用材料 | |||
|---|---|---|---|
| レセプタクル コネクタ | 絶縁物 | 合成樹脂 | 黒色※ |
| 端子 | 銅合金 | 部分金めっき | |
| シェル | ステンレス鋼 | 部分金めっき | |
| プラグ コネクタ | 絶縁物 | 合成樹脂 | 黒色※ |
| 端子 | 銅合金 | 部分金めっき | |
| シェル | 銅合金 | ニッケルめっき | |
| カバー | 合成樹脂 | 黒色※ | |
材質・処理
※UL94V-0
実装温度プロファイル（基板表面温度）
実装温度プロファイル（基板表面温度）
基板
寸法:50×50×1（mm）、材質:ガラスエポキシ
クリーム半田
Sn96.5/Ag3.0/Cu0.5
注意）本実装温度プログラムは、上記条件で行ったものです。
実装機、基板、クリームはんだ等の条件によってプロファイルは、異なる可能性があります。

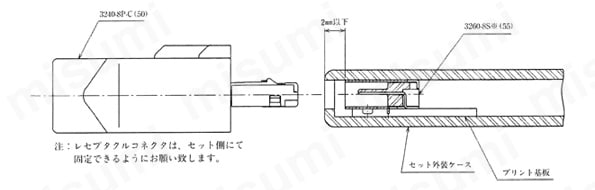

コネクタ実装状態参考図
コネクタ実装状態参考図/3240-8P-C（50）/3260-8S※（55）
注意）レセプタクルコネクタは、セット側にて固定できるようにお願いします。
適合ケーブル
- プラグ側コネクタははんだ付端子となっており、カバー内部スペースが小さいため次のケーブルを目安としてください。
- シース外径:直径5.2mm以下（8極）、直径5.4mm以下（10極）
- 芯線:AWG28以下
- 絶縁体外径:直径0.7mm以下
この商品の取り付け方法について

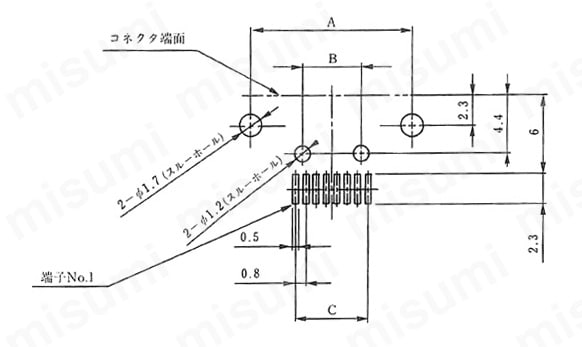

基板取付寸法図（実装面側）/グランド板ディップ部手はんだタイプ
単位:mm
| 製品番号 | A | B | C |
|---|---|---|---|
| 3260-8S | 12.4 | 4.6 | 5.6 |
| 3260-10S | 14 | 6.2 | 7.2 |
寸法表
基板取付寸法図（実装面側）/グランド板ディップ部手リフロータイプ
単位:mm
| 製品番号 | A | B | C | D | E |
|---|---|---|---|---|---|
| 3260-8S | 13.6 | 12.4 | 10.8 | 5.6 | 4.6 |
| 3260-10S | 15.2 | 14 | 12.4 | 7.2 | 6.2 |
寸法表
| HRS No. | コネクタ名 | 工程 | 工具名称 | |
|---|---|---|---|---|
| CL902-2014-2 | 3240-8P-C(50) | ケーブルクランプ | Hi-Flex 結線プレス （CL550-0082-2） | 3240-8CV (クランプ治具） |
| CL902-2056-2 | 3240-10P-C(50) | 3240-10CV (クランプ治具） | ||
ハーネス工具
型番リスト
- 表示件数:
| 型番 | 関連 |
用途 |
シリーズ |
適用ピン・コンタクト |
許容電流(A) |
許容電圧(V) |
ピン数 |
電線接続方法 |
接続方向 |
耐環境性 |
シリーズ詳細 |
用途 |
商品分類 |
特徴 |
使用温度範囲(℃) |
ターミナルピッチ(mm) |
特記事項 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
ケーブル接続
|
その他
|
オス(プラグ)
|
0.5
|
AC125
|
8
|
ハンダ
|
ストレート
|
耐環境性なし
|
3200
|
-
|
プラグ
|
無
|
-30～70
|
1.6
|
-
| 10 | 1個 | 366円(
403円
) | 在庫品1日目 当日出荷可能 | ||
ケーブル接続
|
その他
|
オス(プラグ)
|
0.5
|
AC125
|
10
|
ハンダ
|
ストレート
|
耐環境性なし
|
3200
|
-
|
プラグ
|
無
|
-30～70
|
1.6
|
-
| 10 | 1個 | 196円(
216円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
実装高さ2.9mm、低背・小型のロック付きインターフェイス角型コネクタ。
【特長】
・レセプタクルコネクタはエンボス梱包品も用意。
・プラグコネクタは金属シェルをモールドカバーする構造でESD対策も万全。
・コンタクトピッチは0.8mmと極小ピッチであり、取付面積が小さくてすむ。
・基板実装方式は0.8mmピッチ一列のSMT方式のため、実装が容易。
・嵌合に際しては両サイドにラッチロックを最小限のスペースで実現し、セットの小型化に役立つ。
・基板の厚みによって、補助金具の長さを0.5,1,1.5mmの中から選択可能。
・プラグコネクタの結線は、各種線材の対応が可能なようはんだ付けタイプ。
・極数は8、10極です。
【用途】
・各種配線に便利。
(i)ご注意
- 【取扱終了情報】2022年9月末にミスミでは受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
