ＩＤＥＣ

ＩＤＥＣ

コントロールユニットパイロットライト

コントロールユニットパイロットライト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
4,680円 ～ 5,390円
税込価格
5,148円 ～ 5,929円

【特長】・防爆性能d2G4までの耐圧防爆構造の容器に取り付けて使用するユニット...

詳細情報を確認する

  • 形状：
    丸
  • 光源：
    電球
  • 寸法 縦：
    42
  • 寸法 幅：
    38
  • 仕様：
    電球内蔵タイプ
  • 特徴：
    ガラスレンズ
  • 形状詳細：
    平形
  • ランプ受金：
    E12/15

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 2025年7月1日生産分より橙色の商品の色目が変更となります。新旧混合出荷となる旨予めご了承ください。
    詳細は商品情報の下部をご確認ください。

型番

未確定6件の候補があります。

Loading...

商品情報

製品仕様

コントロールユニットパイロットライト 仕様01

EPN形

コントロールユニットパイロットライト 仕様02

EPNE形
端子カバーはありません。

項目EPN形EPNE形
定格絶縁電圧600V60V
定格使用電圧AC100/110V、200/220VAC/DC6、12、18、24V
絶縁抵抗100MΩ以上
（DC500Vメガにて） 		100MΩ以上
（DC250Vメガにて）
耐電圧2500V ・ 1分間1500V ・ 1分間
標準使用状態周囲温度：ー10～+50℃ （ただし、氷結しないこと）
相対湿度：45～85%（ただし結露しないこと）
  • リング［金属製］＝クロームメッキ
  • 電球は内蔵しています。
  • レンズ＝ガラスレンズ
  • EPN形質量：約0.41kg
  • EPNE形質量：約0.34kg

外形図

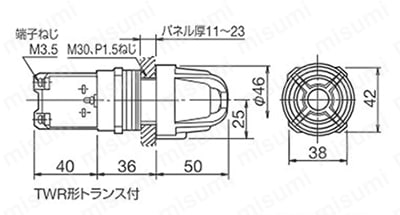

コントロールユニットパイロットライト 外形図01

EPN形

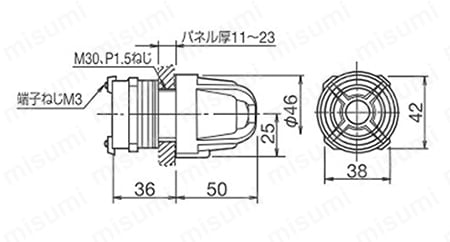

コントロールユニットパイロットライト 外形図02

EPNE形

規格表

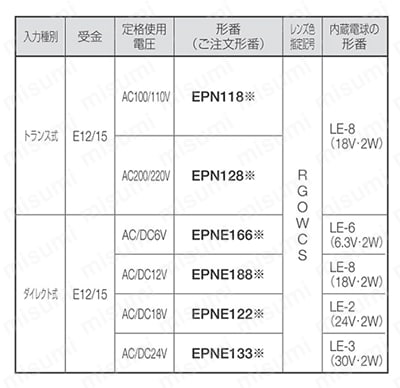

コントロールユニットパイロットライト 規格表01

※（色番号）：R（赤）、G（緑）、O（橙）、W（乳白）、C（透明）、S（青）

仕様変更

2025年7月1日生産分より橙色のレンズ部品（色ガラス）の環境規制物質対応を目的としてレンズの色目を変更いたします。
新旧混合出荷となる旨予めご了承ください。詳細は以下をご確認ください。

  • ※変更対象のレンズ色はO（橙）のみです。他のレンズ色については色目の変更はございません。
  • ※本変更により、O（橙）とR（赤）との色味の違いがより明確になります。
  • ※写真は屋内で撮影したものです。屋外では見え方が異なる場合がございます。
状態赤
（変更なし）		橙（色目変更あり）
変更前変更後
点灯時
消灯時

型番リスト

表示件数:
  1. 1
型番
色
定格電圧(V)
寸法 奥行き
色詳細
定格電圧詳細(V)
入力種別
端子形状
備考
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
緑
その他
126
-
AC100/110V
トランス式
M3.5ねじ端子
トランスの一次電圧は記載の電圧他､特殊電圧も製作有(カタログ参照)
10

1個

5,390円( 5,929円 )

9日目

赤
その他
126
-
AC100/110V
トランス式
M3.5ねじ端子
トランスの一次電圧は記載の電圧他､特殊電圧も製作有(カタログ参照)
10

1個

5,390円( 5,929円 )

9日目

その他
その他
126
乳白
AC200/220V
トランス式
M3.5ねじ端子
トランスの一次電圧は記載の電圧他､特殊電圧も製作有(カタログ参照)
10

1個

5,390円( 5,929円 )

9日目

緑
AC/DC 24V
86
-
-
ダイレクト式
M3ねじ端子
-
10

1個

4,680円( 5,148円 )

9日目

その他
AC/DC 24V
86
橙
-
ダイレクト式
M3ねじ端子
-
10

1個

4,680円( 5,148円 )

9日目

赤
AC/DC 24V
86
-
-
ダイレクト式
M3ねじ端子
-
10

1個

4,680円( 5,148円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・防爆性能d2G4までの耐圧防爆構造の容器に取り付けて使用するユニットのパイロットライトです

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 2025年7月1日生産分より橙色の商品の色目が変更となります。新旧混合出荷となる旨予めご了承ください。
    詳細は商品情報の下部をご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
