パワークランプ 分岐コネクタ H型
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 828円
- 税込価格
- 911円
省工数化を実現したパワークランプ分岐コネクタ H型。【特長】・5極のワイヤーマ...
-
- 種類：
- その他
-
- 色：
- 黒
-
- 商品分類：
- 分岐コネクタ
-
- 材質(ボディ)：
- ナイロン樹脂
-
- 適合コネクタ：
- ワイヤーマウントソケット：35505-6xx0-x0x GF / ボードマウントヘッダー：35610-xxxx-x00 PE
-
- コンタクト接触部：
- ニッケル下地金めっき
-
- 定格電圧：
- AC/DC 250V以下
-
- 定格電流：
- 最大10A/極
-
- 極数(極)：
- 20
-
- 用途：
- ボディ：UL94V-0
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品情報
パワークランプ分岐コネクタ H型の仕様

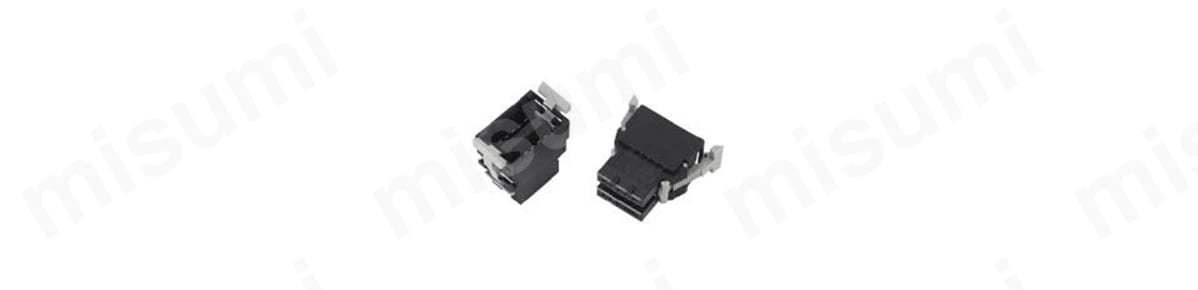

パワークランプ分岐コネクタ H型の外観
パワークランプ分岐コネクタ H型の詳細図
- ボードマウントヘッダーに挿入し、ワイヤーマウントソケットとの電気的接続が可能。
- クリップタイプのラッチ機構による、ボードマウントヘッダーとの確実な嵌合保持。
材料および処理
| ■部品名 | ■材料及び処理 | ■備考 |
|---|---|---|
| ボディ | ナイロン樹脂 | UL94V-0 黒色 |
| ラッチ | PBT 樹脂 | UL94V-0 灰色 |
| コンタクト | 銅合金 | ニッケル下地めっき 接点部：金めっき 0.5μm以上 |
定格
| ■項目 | ■規格 |
|---|---|
| 電圧 | AC/DC 250V 以下 |
| 電流 | 最大 10A/ 極、（但し隣接コンタクト 2 極以上に通電の場合は最大 7A/ 極） |
| 使用温度範囲 | - 20～75℃ , 85％ RH 以下 |

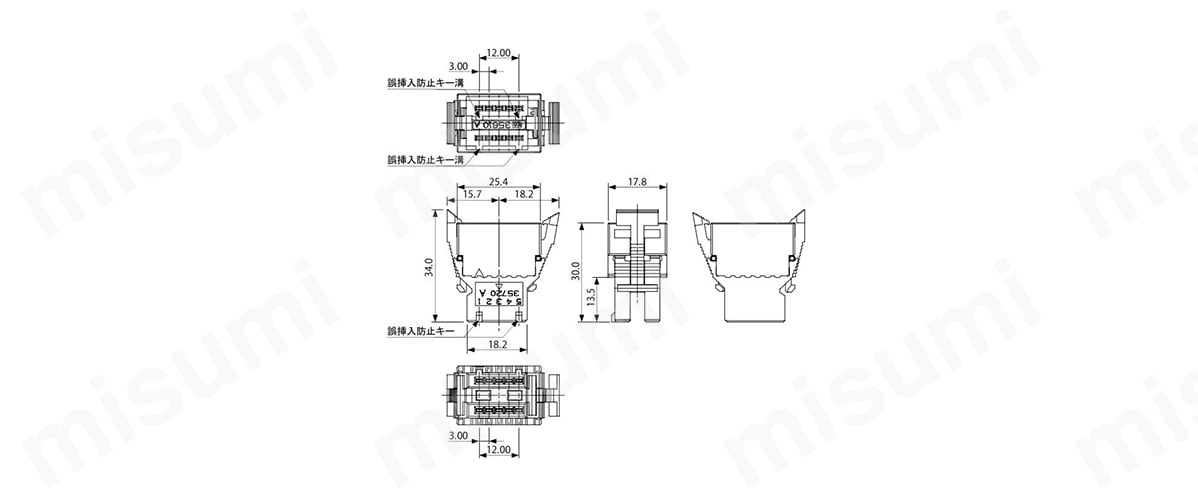

35720-L200-A00 AK／35720-L200-B00 AK の詳細図
35720-L200-A00 AKの表示および誤挿入防止キー位置

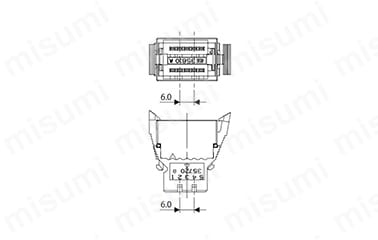

35720-L200-B00 AKの表示および誤挿入防止キー位置
内部回路説明
指定外寸法公差
| 寸法 | .0 | .00 |
|---|---|---|
| 公差 | ±.3 | ±.13 |
- 単位=mm
注意・禁止事項
本製品に関する記載、技術情報およびご提案は信頼できる情報を基にしておりますが、これらがすべてにおいて正確であること、または完全であることについては保証いたしかねます。お客様には、ご使用になる前に本製品を評価し、お客様が意図される用途に適合するかどうかをご判断いただき、本製品のご使用に関するあらゆる危険と責任を負っていただくことになります。
開発秘話
圧接技術とは1958年に開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。
型番リスト
- 表示件数:
| 型番 |
誤挿入防止キータイプ |
商品種類 |
トラスココード | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
A
|
3M（TM） パワークランプコネクタ CC-Link規格準拠 分岐コネクタ H型 35720-L200-A00 AK、黒色、100個/箱
|
449-2803
| 1個 | 828円(
911円
) | 在庫品1日目 当日出荷可能 | |
B(CC-Link通信用)
|
3M（TM） パワークランプコネクタ CC-Link規格準拠 分岐コネクタ H型 35720-L200-B00 AK、黒色、100個/箱
|
449-2811
| 1個 | 828円(
911円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
省工数化を実現したパワークランプ分岐コネクタ H型。
【特長】
・5極のワイヤーマウントソケットを2個挿入し、両ソケットの同一端子番号間で電気的接続が可能。
・ボードマウントヘッダーに挿入し、ワイヤーマウントソケットとの電気的接続が可能。
・クリップタイプのラッチ機構による、ボードマウントヘッダーとの確実な嵌合保持。
・省工数を目的としたCC-Link標準コネクタ（オプション・その他）。
【用途】
・最大許容電流10Aまでの小極数系接続用途に最適。
・CC-Link機器の通信用インターフェース。
(i)ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
