スリーエムジャパン

スリーエムジャパン

2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）

2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常単価(税別)
564円
税込単価
620円

【特長】・太径電線接続と省スペース化を両立・EMI/ESD 対策品・インナーメ...

詳細情報を確認する

  • 種類：
    フード
  • 色：
    黒
  • 特長：
    EMI/ESD対策品
  • 商品分類：
    シェルキット
  • 仕様：
    ラッチ保持力100N以上
  • 材質(ボディ)：
    PC樹脂
  • 適合コネクタ：
    3E206ー0100 KV
  • 商品種類：
    2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

3E306-3200-008 解除

Loading...

指定中 の仕様・寸法情報

商品情報

3M2.0mmピッチ I/Oコネクタ シェルキットの仕様

3M2.0mmピッチ I/Oコネクタ シェルキットの外観

3M2.0mmピッチ I/Oコネクタ シェルキットの外観

3M2.0mmピッチ I/Oコネクタ シェルキットの構造

3M2.0mmピッチ I/Oコネクタ シェルキットの構造

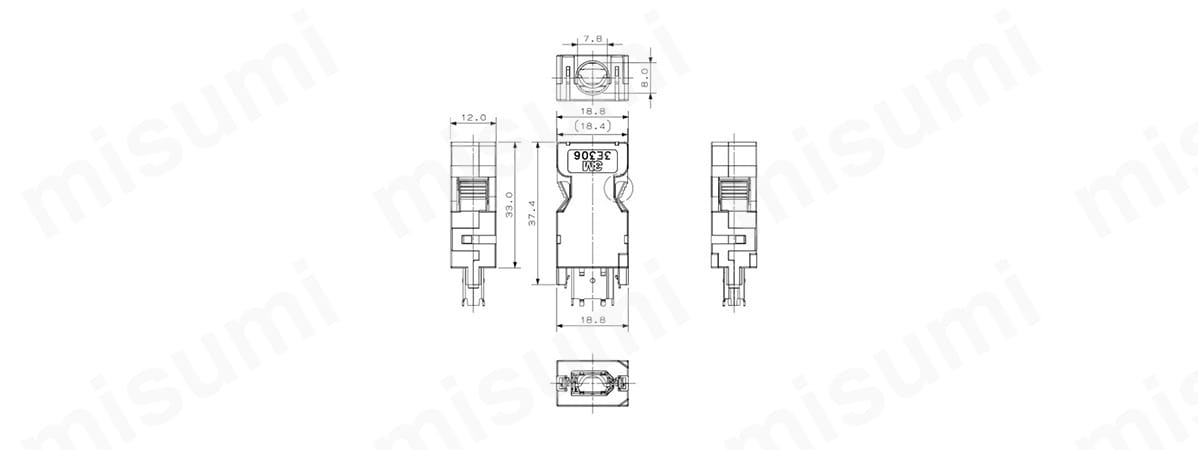

3M2.0mmピッチ I/Oコネクタ シェルキットの寸法 指定外寸法公差 寸法：.0、.00 公差：±.3、±.13 単位：mm

3M2.0mmピッチ I/Oコネクタ シェルキットの寸法
指定外寸法公差
寸法：.0、.00
公差：±.3、±.13
単位：mm

  • 仕様

材質：ポリカーボネート

  • 材料および処理

プラスチック シェルベース：PC樹脂
プラスチック シェルベース：PC樹脂
ラッチ：ステンレス鋼
メタルシェル ベース：ニッケル下地スズめっき
メタルシェル カバー：ニッケル下地スズめっき
ケーブル クランプ：ニッケルめっき
ネジM2×4（2個）

  • 適合対称

コネクタ：3M 2.0mm ピッチ I/O コネクタ ワイヤーマウント リセプタクルコネクタ 3E206-0100 KV

  • 各種特性

使用温度範囲：-55～+85℃、85%RH 以下

  • 物理的特性

ラッチ保持力：100.0N（10.2kgf）以上、条件：抜去スピード20mm/分で測定する

開発秘話



サーボアンプエンコーダで採用されているIEEE1394コネクタにおいて、結線作業を考慮した最適な製品構造により、作業効率と品質安定性の向上を実現させました。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

3E306-3200-008

1個

564円( 620円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・太径電線接続と省スペース化を両立
・EMI/ESD 対策品
・インナーメタルシェル内部空間の拡大により、電線収容を容易にし、シェルの組み立て性を向上
・ワンタッチロックで高い操作性を実現
・サーボアンプエンコーダ用コネクタ
・ケーブル結線作業を考慮した製品設計で、作業効率と品質安定性の向上を実現します
【用途】
・産業機器の電線接続用2.0mmピッチ6極コネクタであるワイヤーマウントプラグ用シェルキット

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

3E306-3200-008で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

2.0mm ピッチ I/O コネクタ ワイヤーマウントリセプタクル用 シェルキット（ストレート型）の型番3E306-3200-008のページです。
型番3E306-3200-008に関する仕様情報を記載しております。
