電源 ノイズフィルタ RMSシリーズ(単相、高減衰)

電源 ノイズフィルタ RMSシリーズ(単相、高減衰)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 3.5平均満足度3.5 この商品のレビューをみる(4件)
通常価格(税別)
1,545円 ~ 2,279円
税込価格
1,700円 ~ 2,507円

単相電源ラインからのノイズ防止、高減衰タイプ。【特長】・開閉式カバーにより作業...

詳細情報を確認する

  • 回路構成:
    単相
  • 結線方法:
    ねじ止め
  • 代表規格:
    UL
  • 寸法 縦(mm):
    50
  • 寸法 横(mm):
    90.5
  • 寸法 奥行き(mm):
    40
  • タイプ:
    高減衰

(i)ご注意

  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • ノイズフィルタは汎用インバータとモータ間には使用できません。
  • 漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をして下さい。

型番

未確定6件の候補があります。

Loading...

商品情報

仕様
型式標準RMS-2006RMS-2010RMS-2020
DINレール取付RMS-2006-DINRMS-2010-DINRMS-2020-DIN
回路構成単相
定格電圧(AC/DC)250V
定格電流(AC/DC)6A10A20A
試験電圧AC 2500V(20mA)1分間
絶縁抵抗100MΩmin DC500V 1分間
漏洩電流
(60Hz)
125V0.5mA Max
250V1.0mA Max
直流抵抗130mΩ max.65mΩ max.14mΩ max.
動作環境温度:-25~+85℃、20~95%RH(結露なきこと)
重量標準約200g
DINレール取付約210g

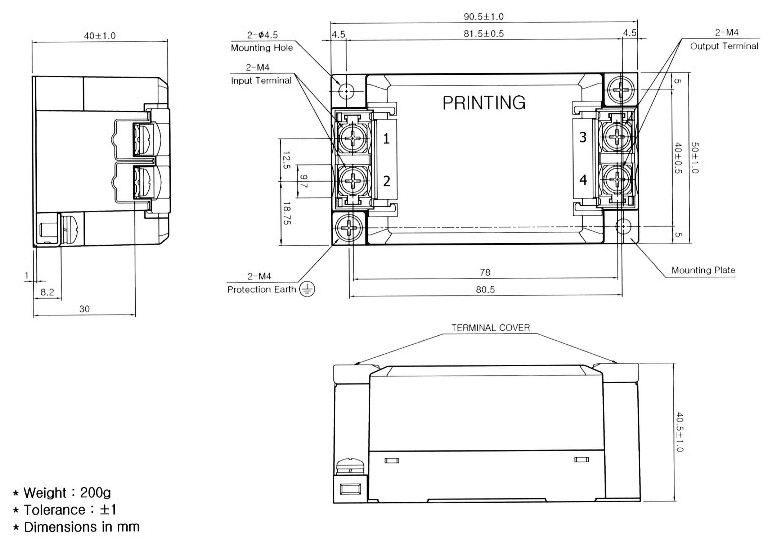

標準タイプ 外形図

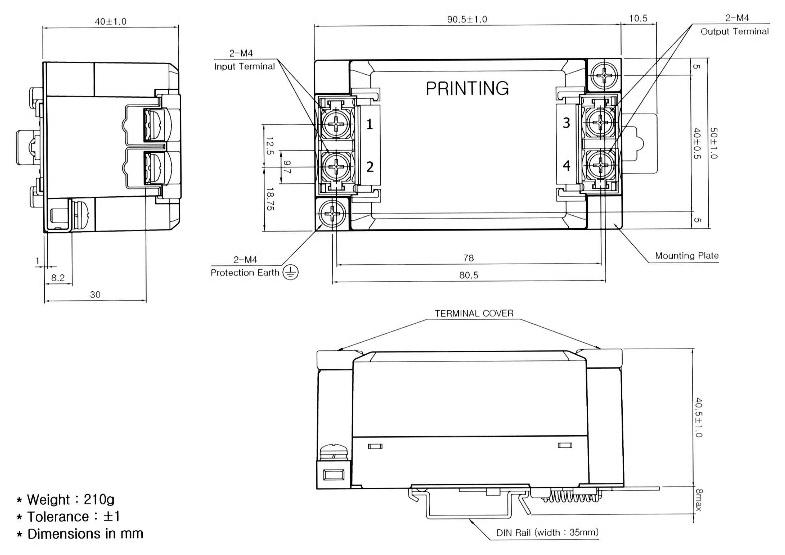

DINレール取付タイプ 外形図

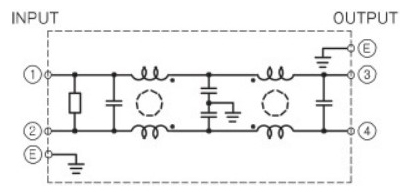

回路図
減衰量波数特性

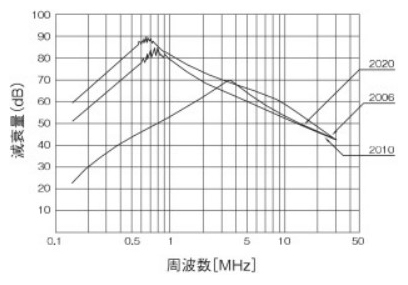

コモンモード

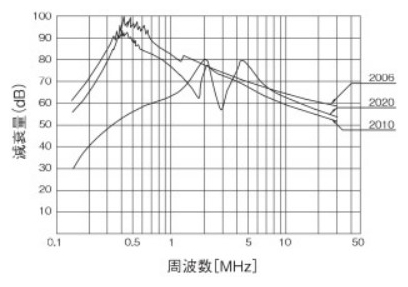

ディファレンシャルモード

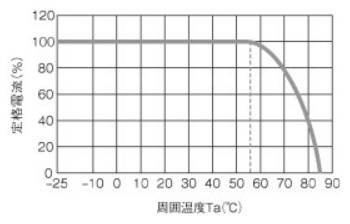

ディレーティング

型番リスト

型番
定格電流(A)
取付方法
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
ネジ止め

1個

1,545( 1,700円 )

在庫品1日目

当日出荷可能

6
DINレール

1個

2,057( 2,263円 )

在庫品1日目

当日出荷可能

10
ネジ止め

1個

1,589( 1,748円 )

在庫品1日目

当日出荷可能

10
DINレール

1個

2,108( 2,319円 )

在庫品1日目

当日出荷可能

20
ネジ止め

1個

1,931( 2,124円 )

在庫品1日目

当日出荷可能

20
DINレール

1個

2,279( 2,507円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

単相電源ラインからのノイズ防止、高減衰タイプ。
【特長】
・開閉式カバーにより作業性向上。
・DINレール取付タイプもラインアップ。

(i)ご注意

  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • ノイズフィルタは汎用インバータとモータ間には使用できません。
  • 漏電ブレーカ選定の際には、ノイズフィルタの漏洩電流を考慮して選定をして下さい。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

電源 ノイズフィルタ RMSシリーズ(単相、高減衰)

電源 ノイズフィルタ RMSシリーズ(単相、高減衰)

    電源 ノイズフィルタ RNSシリーズ(単相)

    電源 ノイズフィルタ RNSシリーズ(単相)

      ノイズフィルタ(単相、汎用タイプ)

      ノイズフィルタ(単相、汎用タイプ)

        ノイズフィルタ(単相、標準・ワイヤタイプ)

        ノイズフィルタ(単相、標準・ワイヤタイプ)

          電源ライン用EMCフィルタ RSEVシリーズ

          電源ライン用EMCフィルタ RSEVシリーズ

            ノイズフィルタ S8V-NFシリーズ(単相250V 3A/6Aタイプ)

            ノイズフィルタ S8V-NFシリーズ(単相250V 3A/6Aタイプ)

              DIP型ノイズフィルタ

              DIP型ノイズフィルタ

                MRシリーズ

                MRシリーズ

                  GFシリーズ

                  GFシリーズ

                    メーカー オリエント電子 オリエント電子 ミスミ ミスミ TDKラムダ オムロン NECトーキン NECトーキン NECトーキン
                    通常価格 1,545円 1,144円 4,200円 1,190円 3,939円 3,461円 1,229円 1,850円 5,408円
                    通常出荷日 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                    回路構成 単相 単相 単相 単相 単相 単相 三相 単相 単相
                    結線方法 ねじ止め ねじ止め タブ リード線 端子台 - はんだ タブ ねじ止め
                    代表規格 UL UL UL / TUV / CSA UL / CSA CUL / CSA UL / CUL / TUV / CSA - - -
                    寸法 縦(mm) 50 50 51.8 50 85 94.7 10 50 70
                    寸法 横(mm) 90.5 90.5 94.5 45 30 32 12.7 69 85

                    電源 ノイズフィルタ RMSシリーズ(単相、高減衰)のレビュー

                    評価 3.5 平均満足度:3.5 4件のレビュー
                    1. 星4
                      0%
                    2. 星2
                      0%
                    3. 星1
                      0%
                    製品に使用しています
                    評価 5.0満足度:5.02023/04/17
                    客先からの指定で、設計製作しているライン組込装置の電源ラインに取り付けています。仕様はこちらで決めました。入手難の時期に購入しました。特に問題は起きておりません。

                    もっと読む 閉じる

                    0が参考にしています。

                    このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                    盤内、制御電源のフィルターとして
                    評価 3.0満足度:3.02023/03/31
                    通常は他社T製の物を利用してます。現況入手が困難でしたので本品を使用しました。ノイズの処理はよさそうですが、DIN用の金具が一度はめると甘くなり、2度目の装着にガタが出ます。数回の脱着を繰りかえすと、レールにはまらなくなってしまいました。注意が必要です。

                    もっと読む 閉じる

                    0が参考にしています。

                    このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                    代替として
                    評価 3.0満足度:3.02019/08/05
                    RNS-2020-DINの代替として使用。こちらも在庫限りのようですが、代替品の提案もしてほしいです。

                    もっと読む 閉じる

                    0が参考にしています。

                    このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                    調光器のノイズフィルターとして
                    評価 3.0満足度:3.02018/10/10
                    調光器のノイズフィルターとしてミスミのノイズフィルタ(単相、標準・ワイヤタイプ)と併用しています。調光器のメンテナンスの際に、工場内で使用するとどうしてもノイズを拾ってしまいやすい環境のため、この2点のフィルターを取り付けています。大元に1台、各機器に1台の2段構えにしています。結局はアースを取ったことがノイズの除去に効きましたが、フィルター自体はノイズ防止用として取り付けることがベターです。

                    もっと読む 閉じる

                    0が参考にしています。

                    このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
