27DPシリーズ SMB形同軸コネクタ

27DPシリーズ SMB形同軸コネクタ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
968円 ～ 6,000円
税込価格
1,065円 ～ 6,600円

27DPシリーズはMIL-PRF-39012に規定されたSMB形（Sub Mi...

詳細情報を確認する

  • シリーズ：
    その他
  • インピーダンス(Ω)：
    50
  • シリーズ詳細：
    27DP

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定4件の候補があります。

Loading...

商品情報

27DPシリーズ

プラグコネクタ

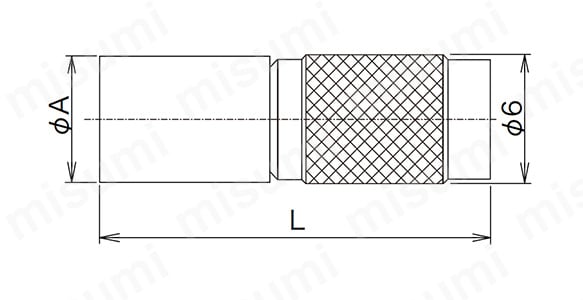

クリンプタイプの寸法図

クリンプタイプの寸法図

品名使用ケーブルφAL処理結線
方法		クリンプ
工具
外部導体中心
コンタクト
27DP-P-1.5QEV-AA-CF1.5DS-QEHV4.817.5NiAu1CR-H-1160
1.5D-QEV
27DP-P-1.5QEW-AA-CF1.5D-2W4.817.5NiAu CR-H-1160
1.5D-QEW
27DP-SP-1.5DHQS-CR1-CF1.5D-HQ・SUPER4.818.1NiAu CR-H-1156
27DP-SP-2.5DHQS-CR1-CF2.5D-HQ・SUPER5.918.2NiAu CR-H-1163

ライトアングルプラグコネクタ

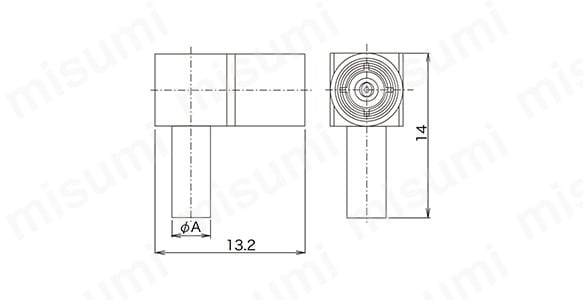

クリンプタイプの寸法図

クリンプタイプの寸法図

品名使用ケーブルφA処理結線
方法		クリンプ
工具
外部導体中心
コンタクト
27DP-LP-0.8DW-CR1-CF0.8D-QEW3.4NiAu CR-H-K0012-04
27DP-LP-1.5QEV-AA-CF1.5DS-QEHV4.8NiAu CR-H-1160
1.5D-QEV
27DP-LP-1.5QEW-AA-CF1.5D-QEW4.8NiAu CR-H-1160

バルクヘッドジャックコネクタ

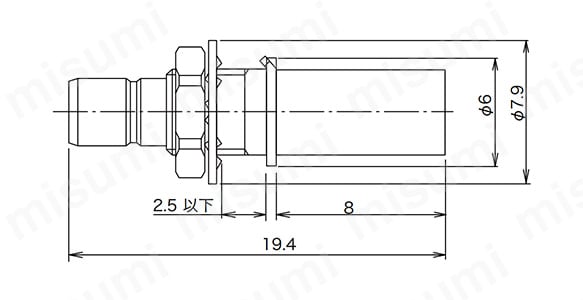

クリンプタイプの寸法図

クリンプタイプの寸法図

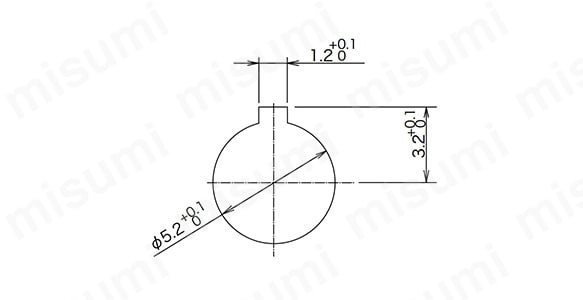

基板取付寸法

基板取付寸法

品名使用ケーブル処理結線
方法		クリンプ
工具
外部導体中心
コンタクト
27DP-BJ-1.5DW-CR1-CF1.5D-QEWNiAu CR-H-1156

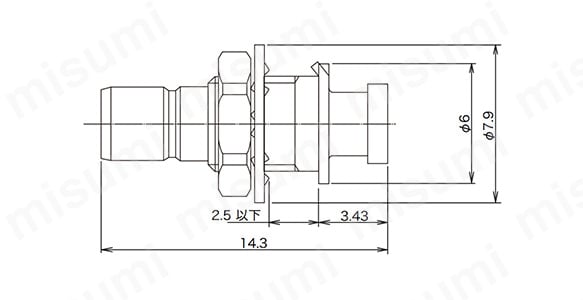

セミフレキ用の寸法図

セミフレキ用の寸法図

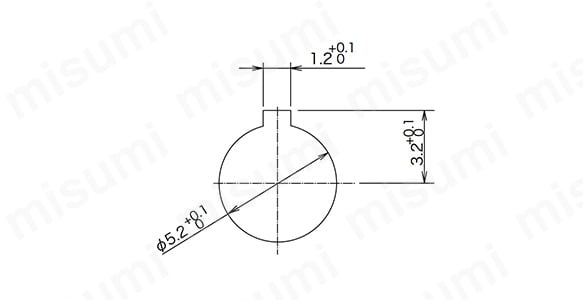

基板取付寸法

基板取付寸法

レセプタクルコネクタ

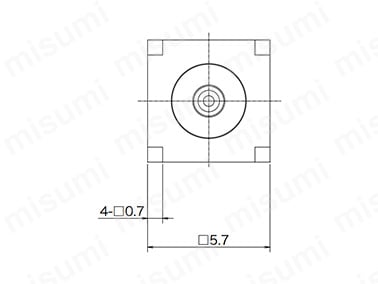

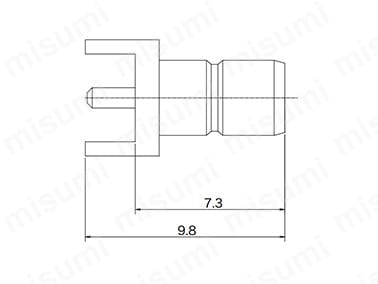

寸法図

寸法図

寸法図

寸法図

品名処理
外部導体中心コンタクト
27DP-SR-PC-1-CFNiAu

ライトアングルレセプタクルコネクタ

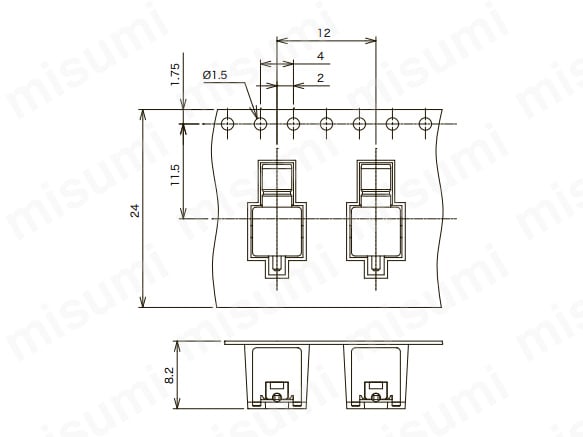

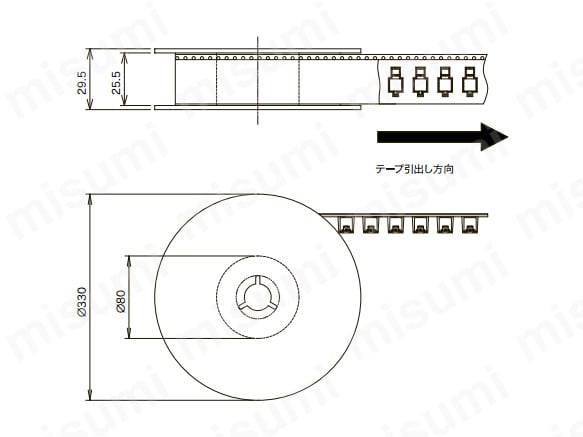

エンボス寸法図

エンボス寸法図

寸法図

寸法図

品名処理梱包形態販売単位備考
外部導体中心コンタクト
27DP-LR-PS-1-500AuAuエンボス梱包
(500個/1リール)		1リール27DP-LR-PS-1
500個梱包品
  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数:
  1. 1
型番
用途
形状
適用ピン・コンタクト
電線接続方法
商品分類
使用ケーブル
ボディ（材質）
外部導体（処理）
コンタクト（材質/処理）
クリンプ工具
使用周波数(GHz)
寸法（W×H×D）(mm)
ロック方式
備考
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ケーブル接続
ストレート
メス(ソケット)
圧着
バルクヘットジャックコネクタ クリンプタイプ
1.5D-QEW
銅合金
Niめっき
銅合金/Auめっき
CR-H-1156
DC～3
7.9×7.9×19.4
プッシュオン
-
10

1個

6,000円( 6,600円 )

在庫品1日目

当日出荷可能

プリント基板用
アングル
メス(ソケット)
-
レセプタクルコネクタ
-
銅合金
Niめっき
銅合金/Auめっき
-
DC～3
5.7×9.9×12
プッシュオン
-
10

1個

1,015円( 1,117円 )

在庫品1日目

当日出荷可能

ケーブル接続
-
-
-
-
-
-
-
-
-
-
-
-
-
10

1個

968円( 1,065円 )

在庫品1日目

当日出荷可能

  • 注文停止中

27DP-SP-2.5DHQS-CR1-CF

ケーブル接続
ストレート
オス(プラグ)
圧着
プラグコネクタ クリンプタイプ
2.5D-HQ•SUPER
銅合金
Niめっき
銅合金/Auめっき
CR-H-1163
DC～3
6×6×18.2
プッシュオン
-
10

10個

1,730円( 1,903円 )

-

  1. 1

Loading...

詳細情報

基本情報

27DPシリーズはMIL-PRF-39012に規定されたSMB形（Sub Miniature Type B）に準拠して作られたコネクタです。
【特長】
・通信機器の小型高密度化に対応可能な極細ケーブル用50Ω系のコネクタです。
・結合方式はプッシュオン方式でケーブルの取付けはクリンプ方式又ははんだ付けをとっています。
【用途】
・コンピューター、通信機器、医療機器等幅広い用途に利用可能。

(i)ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
