三ツ星（ケーブル）

三ツ星（ケーブル）

自己支持型ビニルキャブタイヤケーブル BR-VCT-SSD（耐油・耐熱・耐震タイプ）

自己支持型ビニルキャブタイヤケーブル BR-VCT-SSD（耐油・耐熱・耐震タイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（2件）
通常価格(税別)
1,346円 ～ 448,250円
税込価格
1,481円 ～ 493,075円

【特長】・ケーブルとワイヤを一体化させ、耐久性に優れ布設が容易です・耐熱、耐油...

詳細情報を確認する

  • AWGサイズ(AWG)：
    16
  • 導体断面積(mm2)：
    1.25
  • シールド：
    無
  • 定格電圧：
    600V
  • 特性：
    耐油性 / 耐熱性
  • シース(外被)色：
    黒
  • アース線：
    なし
  • シース(外被)材料：
    PVC(塩ビ)
  • 絶縁体材料：
    PVC(塩ビ)
  • 素線数/素線径(本数/mm)：
    112/0.12
  • 導体外径(mm)：
    1.5
  • 絶縁体標準厚さ(mm)：
    0.8
  • 絶縁体外径(mm)：
    3.1

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定700件の候補があります。

Loading...

商品情報

商品特徴詳細

特徴

  • ケーブルとワイヤを一体化させ、耐久性に優れ布設が容易
  • 耐熱、耐油性が優れる
  • 導体を細線化し、耐屈曲性を向上させケーブルの柔軟性を高める

製品構造

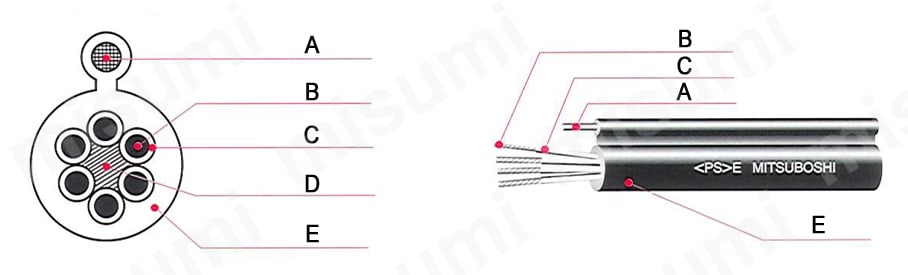

BR-VCT-SSD　構造図

A：ワイヤ　B：細径化耐屈曲性導体　C：絶縁体　
D：介在　E：シース

材質

導体細径化耐屈曲性導体
絶縁体耐熱ビニル
シース耐熱･耐油ビニル

規格表

線心数
×
公称断面積mm2		導体　mm線心　mmシース　mm
厚さ
（約）		ワイヤ
構成
本/本		仕上外径
（約）mm		概算質量
kg/km
構成
素線数/素線径		外径
（約）		絶縁体
厚さ		外径
（約）
4×1.25112/0.121.50.83.11.86/7
（3mm）		11.1×17.6220
6×1.251.913.1×19.6285
8×1.252.015.2×21.7365
10×1.252.217.5×24.0450
12×1.252.319.7×26.2545
16×1.252.319.8×26.3570
20×1.252.421.8×28.3675

※その他のサイズについては個別対応。

線芯識別

配列図

耐屈曲性キャブタイヤケーブル　BR-VCT-SSD　12心以下配列図

※12心以下：色別方式

耐屈曲性キャブタイヤケーブル　BR-VCT-SSD　13心以上配列図

※13心以上：ナンバリング方式

識別表

線心は12心以下は色別方式、13心以上はナンバリング方式により識別。

線心No.123456789101112
色別黒白赤緑黄茶青灰橙若葉桃薄青

使用方法・使用事例

用途

ホイストクレーン、工場内配線及びリフトのコントローラー等の電源用、信号用の架空配線としてご使用できる。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 12
  8. 次へ
型番
芯数(芯)
仕上り外径(mm)
全長(m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
11.1X17.6
1
10

1個

1,346円( 1,481円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
2
10

1個

2,691円( 2,960円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
3
10

1個

4,037円( 4,441円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
4
10

1個

5,383円( 5,921円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
5
10

1個

6,729円( 7,402円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
6
10

1個

8,074円( 8,881円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
7
10

1個

9,420円( 10,362円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
8
10

1個

10,766円( 11,843円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
9
10

1個

12,111円( 13,322円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
10
10

1個

13,457円( 14,803円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
11
10

1個

14,803円( 16,283円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
12
10

1個

16,149円( 17,764円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
13
10

1個

17,494円( 19,243円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
14
10

1個

18,840円( 20,724円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
15
10

1個

20,186円( 22,205円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
16
10

1個

21,531円( 23,684円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
17
10

1個

22,877円( 25,165円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
18
10

1個

24,223円( 26,645円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
19
10

1個

25,569円( 28,126円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
20
10

1個

26,914円( 29,605円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
21
10

1個

28,260円( 31,086円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
22
10

1個

29,606円( 32,567円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
23
10

1個

30,951円( 34,046円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
24
10

1個

32,297円( 35,527円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
25
10

1個

33,643円( 37,007円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
26
10

1個

34,989円( 38,488円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
27
10

1個

36,334円( 39,967円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
28
10

1個

37,680円( 41,448円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
29
10

1個

39,026円( 42,929円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
30
10

1個

40,371円( 44,408円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
31
10

1個

41,717円( 45,889円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
32
10

1個

43,063円( 47,369円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
33
10

1個

44,409円( 48,850円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
34
10

1個

45,754円( 50,329円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
35
10

1個

47,100円( 51,810円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
36
10

1個

48,446円( 53,291円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
37
10

1個

49,791円( 54,770円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
38
10

1個

51,137円( 56,251円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
39
10

1個

52,483円( 57,731円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
40
10

1個

53,829円( 59,212円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
41
10

1個

55,174円( 60,691円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
42
10

1個

56,520円( 62,172円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
43
10

1個

57,866円( 63,653円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
44
10

1個

59,211円( 65,132円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
45
10

1個

60,557円( 66,613円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
46
10

1個

61,903円( 68,093円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
47
10

1個

63,249円( 69,574円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
48
10

1個

64,594円( 71,053円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
49
10

1個

65,940円( 72,534円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
50
10

1個

67,286円( 74,015円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
51
10

1個

68,631円( 75,494円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
52
10

1個

69,977円( 76,975円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
53
10

1個

71,323円( 78,455円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
54
10

1個

72,669円( 79,936円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
55
10

1個

74,014円( 81,415円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
56
10

1個

75,360円( 82,896円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
57
10

1個

76,706円( 84,377円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
58
10

1個

78,051円( 85,856円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
59
10

1個

79,397円( 87,337円 )

在庫品1日目

当日出荷可能

4
11.1X17.6
60
10

1個

80,743円( 88,817円 )

在庫品1日目

当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 12
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・ケーブルとワイヤを一体化させ、耐久性に優れ布設が容易です
・耐熱、耐油性が優れています
・導体を細線化し、耐屈曲性を向上させケーブルの柔軟性を高めています
【用途】
・ホイストクレーン、工場内配線及びリフトのコントローラー等の電源用、信号用の架空配線としてこ使用いただけます
