MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
1,772円 ~ 292,050円
税込価格
1,949円 ~ 321,255円

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に機器内・機器間配...

詳細情報を確認する

規格・仕様:
  • CSA
  • VW-1
  • ULAWM
  • 耐油
  • より線
  • 細線化導体
  • 600V

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC6SB-AWG18-6-(長さ)    ・VCT-531BXS 6X0.75SQ-(長さ)
    ※代替品シリーズ工業自動化ケーブル VCT531BXSシリーズ(シールド付)から仕様差異をご確認ください。
  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定700件の候補があります。

Loading...

商品情報

製品仕様

< 主な仕様 >

シース色 : ブラック
取得規格 : ULAWM2501/CSA
定格電圧 : 600V
使用温度範囲 : -20~105℃
難燃性  : VW-1
曲げ半径 : 仕上り外径 × 6(固定部)
(mm)   仕上り外径 × 6(可動部)
       ※推奨値であり保証値ではございません

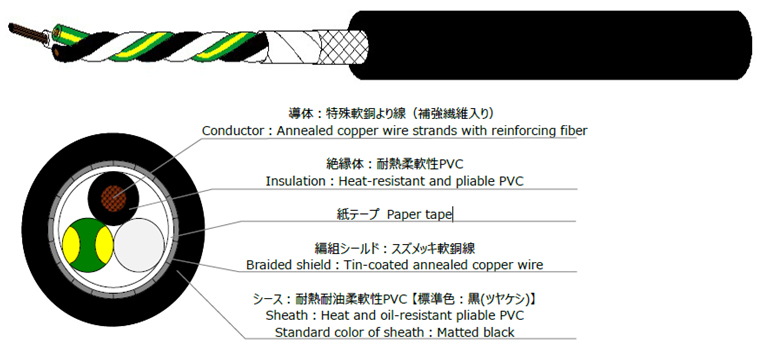

商品特徴詳細

  • UL規格、CSA規格対応の可動部用ケーブル
  • 主に機器内・機器間配線用ケーブルとして使用可能

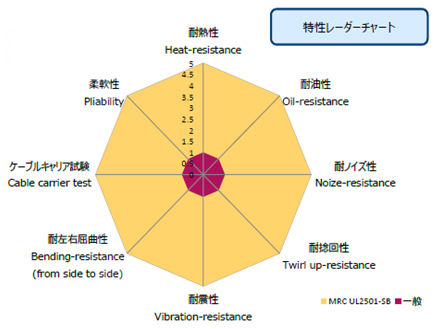

  • 柔軟性、耐油性に優れる
  • EMI対策として、編組シールドを施している



★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。

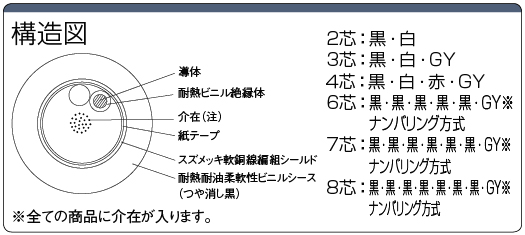

★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

規格表

線心数導体絶縁体シース電気特性概算質量
kg/km
サイズ標準構成
(本/mm)
外径
mm
厚さ
mm
外径
mm
厚さ
mm
外径
mm
導体抵抗
(20℃)
Ω/km
絶縁抵抗
(20℃)
MΩ・km
耐電圧
V/min
許容電流
(30℃)
A
218AWG6/28/0.081.30.853.01.710.125.350200014.1129
31.710.612.0149
41.711.410.7178
61.713.29.5242
216AWG6/44/0.081.70.853.41.710.916.150200018.5154
31.711.515.6183
41.712.414.2219
61.714.512.6305

許容電流値は周囲温度30℃の値となる。
シースの標準色は黒色(艶消し)となる。
※ミスミ取り扱いない製品です。

型番リスト

型番
芯数(芯)
AWGサイズ(AWG)
導体断面積(mm2)
仕上り外径(mm)
全長(m)
アース線
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
[17~16] 16
1.25
10.9
1
なし
10

1個

2,135( 2,349円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
2
なし
10

1個

4,270( 4,697円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
3
なし
10

1個

6,405( 7,046円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
4
なし
10

1個

8,540( 9,394円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
5
なし
10

1個

10,675( 11,743円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
6
なし
10

1個

12,810( 14,091円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
7
なし
10

1個

14,945( 16,440円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
8
なし
10

1個

17,080( 18,788円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
9
なし
10

1個

19,215( 21,137円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
10
なし
10

1個

21,350( 23,485円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
11
なし
10

1個

23,485( 25,834円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
12
なし
10

1個

25,620( 28,182円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
13
なし
10

1個

27,755( 30,531円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
14
なし
10

1個

29,890( 32,879円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
15
なし
10

1個

32,025( 35,228円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
16
なし
10

1個

34,160( 37,576円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
17
なし
10

1個

36,295( 39,925円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
18
なし
10

1個

38,430( 42,273円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
19
なし
10

1個

40,565( 44,622円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
20
なし
10

1個

42,700( 46,970円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
21
なし
10

1個

44,835( 49,319円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
22
なし
10

1個

46,970( 51,667円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
23
なし
10

1個

49,105( 54,016円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
24
なし
10

1個

51,240( 56,364円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
25
なし
10

1個

53,375( 58,713円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
26
なし
10

1個

55,510( 61,061円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
27
なし
10

1個

57,645( 63,410円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
28
なし
10

1個

59,780( 65,758円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
29
なし
10

1個

61,915( 68,107円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
30
なし
10

1個

64,050( 70,455円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
31
なし
10

1個

66,185( 72,804円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
32
なし
10

1個

68,320( 75,152円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
33
なし
10

1個

70,455( 77,501円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
34
なし
10

1個

72,590( 79,849円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
35
なし
10

1個

74,725( 82,198円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
36
なし
10

1個

76,860( 84,546円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
37
なし
10

1個

78,995( 86,895円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
38
なし
10

1個

81,130( 89,243円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
39
なし
10

1個

83,265( 91,592円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
40
なし
10

1個

85,400( 93,940円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
41
なし
10

1個

87,535( 96,289円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
42
なし
10

1個

89,670( 98,637円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
43
なし
10

1個

91,805( 100,986円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
44
なし
10

1個

93,940( 103,334円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
45
なし
10

1個

96,075( 105,683円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
46
なし
10

1個

98,210( 108,031円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
47
なし
10

1個

100,345( 110,380円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
48
なし
10

1個

102,480( 112,728円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
49
なし
10

1個

104,615( 115,077円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
50
なし
10

1個

70,650( 77,715円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
51
なし
10

1個

72,063( 79,269円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
52
なし
10

1個

73,476( 80,824円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
53
なし
10

1個

74,889( 82,378円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
54
なし
10

1個

76,302( 83,932円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
55
なし
10

1個

77,715( 85,487円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
56
なし
10

1個

79,128( 87,041円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
57
なし
10

1個

80,541( 88,595円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
58
なし
10

1個

81,954( 90,149円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
59
なし
10

1個

83,367( 91,704円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
10.9
60
なし
10

1個

84,780( 93,258円 )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に機器内・機器間配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています
・EMI対策として、編組シールドを施しております

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC6SB-AWG18-6-(長さ)    ・VCT-531BXS 6X0.75SQ-(長さ)
    ※代替品シリーズ工業自動化ケーブル VCT531BXSシリーズ(シールド付)から仕様差異をご確認ください。
  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
