阪神電線

阪神電線

MRC UL2501 600V 可動電源用ケーブル

MRC UL2501 600V 可動電源用ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,246円 ～ 251,658円
税込価格
1,371円 ～ 276,824円

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に機器内・機器間配...

詳細情報を確認する

規格・仕様：
  • CSA
  • VW-1
  • ULAWM
  • 耐油
  • より線
  • 細線化導体
  • 600V

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

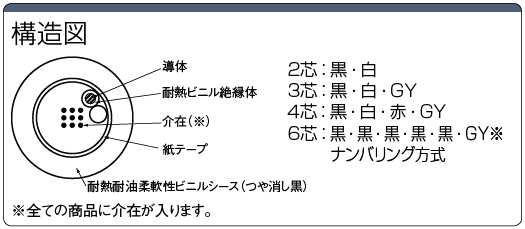

  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定800件の候補があります。

Loading...

商品情報

製品仕様

<　主な仕様　>

シース色　：　ブラック
取得規格　：　ULAWM2501/CSA
定格電圧　：　600V
使用温度範囲　：　-20～105℃
難燃性　　：　VW-1
曲げ半径　：　仕上り外径　×　6（固定部）
（ｍｍ）　　　仕上り外径　×　6（可動部）
　　　　　　　※推奨値であり保証値ではございません

商品特徴詳細

  • UL規格、CSA規格対応の可動部用ケーブル
  • 主に機器内・機器間配線用ケーブルとして使用可能
  • 柔軟性、耐油性に優れる



★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。

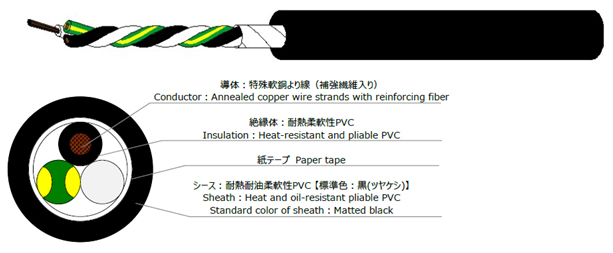

★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

規格表

線心数導体絶縁体シース電気特性概算質量
kg/km
サイズ標準構成
（本/mm）		外径
mm		厚さ
mm		外径
mm		厚さ
mm		外径
mm		導体抵抗
（20℃）
Ω/km		絶縁抵抗
（20℃）
MΩ･km		耐電圧
V/min		許容電流
（30℃）
A
218AWG6/28/0.081.30.853.01.79.525.350200014.1101
31.710.012.0119
41.710.710.7141
61.712.59.5197
216AWG6/44/0.081.70.853.41.710.316.150200018.5123
31.710.815.6147
41.711.714.2178
61.713.712.6246

許容電流値は周囲温度30℃の値となる。
シースの標準色は黒色（艶消し）となる。
※ミスミ取り扱いない製品です。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 14
  8. 次へ
型番
芯数(芯)
AWGサイズ(AWG)
導体断面積(mm2)
仕上り外径(mm)
全長(m)
アース線
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
[17～16] 16
1.25
10.3
1
なし
10

1個

1,515円( 1,667円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
2
なし
10

1個

3,030円( 3,333円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
3
なし
10

1個

4,545円( 5,000円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
4
なし
10

1個

6,060円( 6,666円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
5
なし
10

1個

7,575円( 8,333円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
6
なし
10

1個

9,090円( 9,999円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
7
なし
10

1個

10,605円( 11,666円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
8
なし
10

1個

12,120円( 13,332円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
9
なし
10

1個

13,635円( 14,999円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
10
なし
10

1個

15,150円( 16,665円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
11
なし
10

1個

16,665円( 18,332円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
12
なし
10

1個

18,180円( 19,998円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
13
なし
10

1個

19,695円( 21,665円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
14
なし
10

1個

21,210円( 23,331円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
15
なし
10

1個

22,725円( 24,998円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
16
なし
10

1個

24,240円( 26,664円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
17
なし
10

1個

25,755円( 28,331円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
18
なし
10

1個

27,270円( 29,997円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
19
なし
10

1個

28,785円( 31,664円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
20
なし
10

1個

30,300円( 33,330円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
21
なし
10

1個

31,815円( 34,997円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
22
なし
10

1個

33,330円( 36,663円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
23
なし
10

1個

34,845円( 38,330円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
24
なし
10

1個

36,360円( 39,996円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
25
なし
10

1個

37,875円( 41,663円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
26
なし
10

1個

39,390円( 43,329円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
27
なし
10

1個

40,905円( 44,996円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
28
なし
10

1個

42,420円( 46,662円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
29
なし
10

1個

43,935円( 48,329円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
30
なし
10

1個

45,450円( 49,995円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
31
なし
10

1個

46,965円( 51,662円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
32
なし
10

1個

48,480円( 53,328円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
33
なし
10

1個

49,995円( 54,995円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
34
なし
10

1個

51,510円( 56,661円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
35
なし
10

1個

53,025円( 58,328円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
36
なし
10

1個

54,540円( 59,994円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
37
なし
10

1個

56,055円( 61,661円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
38
なし
10

1個

57,570円( 63,327円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
39
なし
10

1個

59,085円( 64,994円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
40
なし
10

1個

60,600円( 66,660円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
41
なし
10

1個

62,115円( 68,327円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
42
なし
10

1個

63,630円( 69,993円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
43
なし
10

1個

65,145円( 71,660円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
44
なし
10

1個

66,660円( 73,326円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
45
なし
10

1個

68,175円( 74,993円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
46
なし
10

1個

69,690円( 76,659円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
47
なし
10

1個

71,205円( 78,326円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
48
なし
10

1個

72,720円( 79,992円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
49
なし
10

1個

74,235円( 81,659円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
50
なし
10

1個

50,100円( 55,110円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
51
なし
10

1個

51,102円( 56,212円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
52
なし
10

1個

52,104円( 57,314円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
53
なし
10

1個

53,106円( 58,417円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
54
なし
10

1個

54,108円( 59,519円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
55
なし
10

1個

55,110円( 60,621円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
56
なし
10

1個

56,112円( 61,723円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
57
なし
10

1個

57,114円( 62,825円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
58
なし
10

1個

58,116円( 63,928円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
59
なし
10

1個

59,118円( 65,030円 )

1日目

一部当日出荷可能

2
[17～16] 16
1.25
10.3
60
なし
10

1個

60,120円( 66,132円 )

1日目

一部当日出荷可能

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 14
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に機器内・機器間配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

MRC UL2501 600V 可動電源用ケーブル

MRC UL2501 600V 可動電源用ケーブル

    MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

    MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

      MRC UL2464 300V 可動用ケーブル

      MRC UL2464 300V 可動用ケーブル

        MRC UL2464-SB 300Vシールド付き可動用ケーブル

        MRC UL2464-SB 300Vシールド付き可動用ケーブル

          MRC UL20276 30V 可動用ケーブル

          MRC UL20276 30V 可動用ケーブル

            MRC UL20276-SB 30Vシールド付き可動用ケーブル

            MRC UL20276-SB 30Vシールド付き可動用ケーブル

              電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF

              電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF

                電子機器ロボット用ケーブル 600V EXT-TypeII-SB／2501 LF

                電子機器ロボット用ケーブル 600V EXT-TypeII-SB／2501 LF

                  ケーブルキャリア用可動シールド付ケーブル 制御/動力（CF6） CE/UL対応

                  ケーブルキャリア用可動シールド付ケーブル 制御/動力（CF6） CE/UL対応

                    ケーブルキャリア用可動シールド付ケーブル 動力（CF270.UL）CE／UL対応

                    ケーブルキャリア用可動シールド付ケーブル 動力（CF270.UL）CE／UL対応

                      NA20276R 30V UL規格

                      NA20276R 30V UL規格

                        可動用ケーブル 300V UL2517 KHY3Rシリーズ

                        可動用ケーブル 300V UL2517 KHY3Rシリーズ

                          NAMF 150V UL規格

                          NAMF 150V UL規格
                            メーカー 阪神電線 阪神電線 阪神電線 阪神電線 阪神電線 阪神電線 太陽ケーブルテック 太陽ケーブルテック イグス イグス ミスミ 阪神電線 ミスミ
                            通常価格 1,246円～ 1,772円～ 400円～ 683円～ 238円～ 604円～ 793円～ 1,322円～ 1,248円～ 4,326円～ 607円～ 474円～ 956円～
                            通常出荷日 1日目   当日出荷可能 1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 3日目～   3日目～   3日目   当日出荷可能 3日目   当日出荷可能 1日目   当日出荷可能 1日目   当日出荷可能 在庫品1日目～   当日出荷可能
                            シールド 無 編組シールド 無 編組シールド 無 編組シールド 無 有 錫メッキ銅製編組 錫メッキ銅製編組 無 無 無
                            定格電圧 600V 600V 300V 300V 30V 30V 600V 600V 600V（UL/CSA）、300/500V（CE） 1000V（UL/CSA）、600/1000V（CE） 30V 300V 150V
                            特性 耐油性 / 耐熱性 耐油性 / 耐熱性 耐油性 / 耐熱性 耐油性 耐油性 / 耐熱性 耐油性 耐油性 / 耐熱性 / 耐捻れ 耐油性 / 耐熱性 / 耐捻れ 耐油性 耐油性 / 耐磨耗性 / 耐荷重性 耐油性 耐油性 / 耐熱性 耐油性 / 耐熱性 / 耐捻れ
                            シース(外被)色 黒(ツヤケシ) 黒(ツヤケシ) 黒(ツヤケシ) 黒 黒(ツヤケシ) 黒 ダークブルー ダークブルー 緑 橙 ネイビー色 黒(ツヤケシ) ネイビー色
                            安全規格 UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) / CE UL RECOGNIZED / CSA(c-UL) / CE UL RECOGNIZED UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED

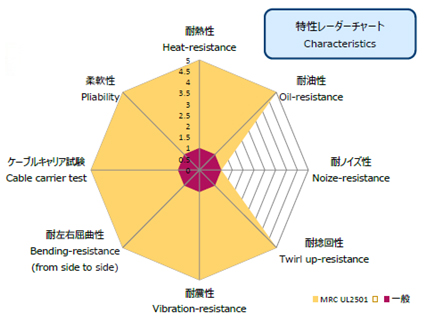

                            MRC UL2501 600V 可動電源用ケーブルのレビュー

                            この商品のレビューはありません レビューを書く

                            ロボットケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
