MRC UL2464-SB 300Vシールド付き可動用ケーブル

MRC UL2464-SB 300Vシールド付き可動用ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
通常価格(税別)
683円 ~ 733,051円
税込価格
751円 ~ 806,356円

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に電子機器内配線用...

詳細情報を確認する

規格・仕様:
  • CSA
  • VW-1
  • ULAWM
  • 耐油
  • より線
  • 細線化導体
  • 1重シールド
  • 300V

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC3SB-AWG20-20-(長さ)    ・NA3MFSB-21-10P-(長さ)
    ※代替品シリーズNA3MFSB UL規格シールド付から仕様差異をご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定2,500件の候補があります。

Loading...

商品情報

製品仕様

< 主な仕様 >

シース色 : ブラック
取得規格 : ULAWM2464/CSA
定格電圧 : 300V
使用温度範囲 : -20~80℃
難燃性  : VW-1
曲げ半径 : 仕上り外径 × 6(固定部)
(mm)   仕上り外径 × 6(可動部)
       ※推奨値であり保証値ではございません

商品特長詳細

  • UL規格、CSA規格対応の可動部用ケーブル
  • 主に機器内・機器間配線用ケーブルとして使用可能
  • 柔軟性、耐油性に優れる


★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。
★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

★線心は、黒色絶縁体上の白色ナンバリング表示により識別します。
★配列図中の数字は、線No.を示します。
は、緑色絶縁体上の黄色両面埋込ラインマークを示します。

「MRC UL2464-SB」可動電源用ケーブル 300V UL・CSA規格 シールド付の寸法

線心数導体絶縁体シース電気特性概算質量
kg/km
サイズ標準構成
(本/mm)
外径
mm
厚さ
mm
外径
mm
厚さ
mm
外径
mm
導体抵抗
(20℃)
Ω/km
絶縁抵抗
(20℃)
MΩ・km
耐電圧
V/min
許容電流
(30℃)
A
220AWG6/18/0.081.10.452.01.06.740.61020008.263
31.07.06.972
41.07.56.287
61.08.75.5113
81.010.05.1148
101.010.84.8175
121.011.14.4193
218AWG6/28/0.081.30.452.21.07.126.110200011.073
31.07.49.089
41.08.08.1104
61.09.37.2145
81.010.76.7185
101.011.66.2220
121.011.95.8247
201.114.84.9393
216AWG6/44/0.081.70.452.61.07.916.610200014.093
31.08.312.0114
41.09.011.0138
61.010.69.6196
81.012.29.0251
101.113.58.3315
121.113.97.7352
201.217.16.6545
    • ※ 計容電流値は周囲温度30℃の値となります。

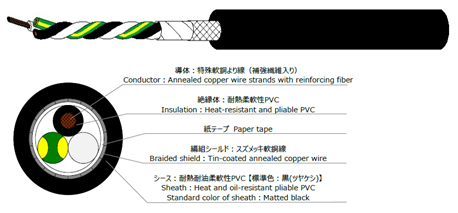

構造図

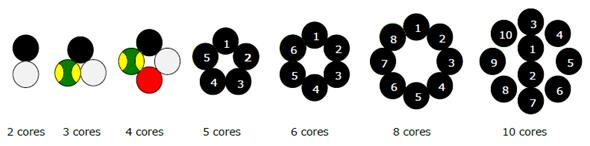

線心識別

線心数線心識別方式
2黒、白
3黒、白、G/Y
4黒、白、赤、G/Y
6黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
8黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
10黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
12黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
20黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
30黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)
40黒色絶縁体上に白色ナンバリング(線No.はナンバリング表示番号を示す。)

 ※ G/Yは、緑色絶縁体上に黄色両面埋込ラインマークの意。

開発秘話



20年前、国内に汎用ケーブルが多く残る中、当社は今後のグローバル化を鑑み、標準仕様のUL規格適用を進めてまいりました。
可動部配線時の作業性も重視し、柔軟性を追及した他とは一線を画した柔らかさとなっております。

型番リスト

型番
芯数(芯)
AWGサイズ(AWG)
導体断面積(mm2)
仕上り外径(mm)
全長(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
[17~16] 16
1.25
7.9
1
10

1個

1,441( 1,585円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
2
10

1個

2,885( 3,174円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
3
10

1個

4,328( 4,761円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
4
10

1個

5,770( 6,347円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
5
10

1個

7,213( 7,934円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
6
10

1個

8,656( 9,522円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
7
10

1個

10,098( 11,108円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
8
10

1個

11,541( 12,695円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
9
10

1個

12,985( 14,284円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
10
10

1個

13,318( 14,650円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
11
10

1個

14,649( 16,114円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
12
10

1個

15,981( 17,579円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
13
10

1個

17,313( 19,044円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
14
10

1個

18,644( 20,508円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
15
10

1個

19,976( 21,974円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
16
10

1個

21,309( 23,440円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
17
10

1個

22,640( 24,904円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
18
10

1個

23,972( 26,369円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
19
10

1個

25,304( 27,834円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
20
10

1個

24,734( 27,207円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
21
10

1個

25,970( 28,567円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
22
10

1個

27,207( 29,928円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
23
10

1個

28,444( 31,288円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
24
10

1個

29,680( 32,648円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
25
10

1個

30,917( 34,009円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
26
10

1個

32,154( 35,369円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
27
10

1個

33,390( 36,729円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
28
10

1個

34,627( 38,090円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
29
10

1個

35,864( 39,450円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
30
10

1個

37,101( 40,811円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
31
10

1個

38,337( 42,171円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
32
10

1個

39,574( 43,531円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
33
10

1個

40,811( 44,892円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
34
10

1個

42,047( 46,252円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
35
10

1個

43,284( 47,612円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
36
10

1個

44,521( 48,973円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
37
10

1個

45,757( 50,333円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
38
10

1個

46,994( 51,693円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
39
10

1個

48,231( 53,054円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
40
10

1個

49,468( 54,415円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
41
10

1個

50,704( 55,774円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
42
10

1個

51,941( 57,135円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
43
10

1個

53,178( 58,496円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
44
10

1個

54,414( 59,855円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
45
10

1個

55,651( 61,216円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
46
10

1個

56,888( 62,577円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
47
10

1個

58,124( 63,936円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
48
10

1個

59,361( 65,297円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
49
10

1個

60,598( 66,658円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
50
10

1個

51,228( 56,351円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
51
10

1個

52,252( 57,477円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
52
10

1個

53,277( 58,605円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
53
10

1個

54,301( 59,731円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
54
10

1個

55,325( 60,858円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
55
10

1個

56,351( 61,986円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
56
10

1個

57,375( 63,113円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
57
10

1個

58,400( 64,240円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
58
10

1個

59,424( 65,366円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
59
10

1個

60,448( 66,493円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.9
60
10

1個

61,474( 67,621円 )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に電子機器内配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています
・EMI対策として、編組シールドを施しております

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC3SB-AWG20-20-(長さ)    ・NA3MFSB-21-10P-(長さ)
    ※代替品シリーズNA3MFSB UL規格シールド付から仕様差異をご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

MRC UL2464-SB 300Vシールド付き可動用ケーブル

MRC UL2464-SB 300Vシールド付き可動用ケーブル

    MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

    MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

      MRC UL2464 300V 可動用ケーブル

      MRC UL2464 300V 可動用ケーブル

        MRC UL20276-SB 30Vシールド付き可動用ケーブル

        MRC UL20276-SB 30Vシールド付き可動用ケーブル

          MRC UL2501 600V 可動電源用ケーブル

          MRC UL2501 600V 可動電源用ケーブル

            MRC UL20276 30V 可動用ケーブル

            MRC UL20276 30V 可動用ケーブル

              RBDシリーズ ロボットケーブル UL2517 300V (シールド付)

              RBDシリーズ ロボットケーブル UL2517 300V (シールド付)

                RBDシリーズ ロボットケーブル UL2464 300V (シールド付)

                RBDシリーズ ロボットケーブル UL2464 300V (シールド付)

                  可動用ケーブル 300V UL2517 KHY3Rシリーズ

                  可動用ケーブル 300V UL2517 KHY3Rシリーズ

                    ケーブルキャリア用可動シールド付ケーブル 動力(CF270.UL)CE/UL対応

                    ケーブルキャリア用可動シールド付ケーブル 動力(CF270.UL)CE/UL対応

                      電子機器ロボット用ケーブル 300V EXT-TypeII-SB/2517 LF

                      電子機器ロボット用ケーブル 300V EXT-TypeII-SB/2517 LF

                        NAMFSB 150V UL規格 シールド付

                        NAMFSB 150V UL規格 シールド付

                          ケーブルキャリア用可動単心ケーブル 動力(CF300.UL.D) CE/UL対応

                          ケーブルキャリア用可動単心ケーブル 動力(CF300.UL.D) CE/UL対応

                            メーカー 阪神電線 阪神電線 阪神電線 阪神電線 阪神電線 阪神電線 金子コード 金子コード 阪神電線 イグス 太陽ケーブルテック ミスミ イグス
                            通常価格 683円 1,772円 400円 604円 1,246円 238円 730円 1,370円 474円 4,326円 1,088円 1,383円 1,200円
                            通常出荷日 在庫品1日目~   当日出荷可能 1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 1日目   当日出荷可能 在庫品1日目~   当日出荷可能 3日目   当日出荷可能 3日目   当日出荷可能 1日目   当日出荷可能 3日目   当日出荷可能 3日目   当日出荷可能 在庫品1日目~   当日出荷可能 3日目   当日出荷可能
                            シールド 編組シールド 編組シールド 編組シールド 錫メッキ銅製編組
                            定格電圧 300V 600V 300V 30V 600V 30V 300V 300V 300V 1000V(UL/CSA)、600/1000V(CE) 300V 150V 1000V(UL/CSA)、600/1000V(CE)
                            特性 耐油性 耐油性 / 耐熱性 耐油性 / 耐熱性 耐油性 耐油性 / 耐熱性 耐油性 / 耐熱性 耐油性 / 耐熱性 / 耐捻れ 耐油性 / 耐熱性 / 耐捻れ 耐油性 / 耐熱性 耐油性 / 耐磨耗性 / 耐荷重性 耐油性 / 耐熱性 / 耐捻れ 耐油性 / 耐熱性 耐油性 / 耐磨耗性 / 耐侯性
                            シース(外被)色 黒(ツヤケシ) 黒(ツヤケシ) 黒(ツヤケシ) 黒(ツヤケシ) 黒(ツヤケシ) ダークブルー ネイビー色
                            安全規格 UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED UL RECOGNIZED UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED / CSA(c-UL) / CE UL RECOGNIZED / CSA(c-UL) UL RECOGNIZED UL RECOGNIZED / CSA(c-UL) / CE

                            MRC UL2464-SB 300Vシールド付き可動用ケーブルのレビュー

                            評価 5.0 平均満足度:5.0 1件のレビュー
                            1. 星4
                              0%
                            2. 星3
                              0%
                            3. 星2
                              0%
                            4. 星1
                              0%
                            ロボット先端に接続する機器
                            評価 5.0満足度:5.02019/03/11
                            ロボットの先端に接続する電源ケーブルとして使用しています。
                            可動タイプで電線径が大きめのタイプが少ない中、
                            直ぐに購入出来るので重宝しています。

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            よくあるご質問(FAQ)

                            Q RoHS2には対応していますか?
                            A
                            構成材料にRoHS2指令対象物質の意図的添加はございません。
                            RoHS2指令対象物質全廃については2018年4月以降の実施を目処に進めております。
                            Q 屋外での使用はできますか?
                            A
                            当シリーズについては、材料の特性上、屋外用途にはお使いいただけませんが、ご要求に応じて、スタイルはそのままに耐候性を付したタイプも検討可能です。
                            Q 一次電源として使えますか?
                            A
                            規格要求上、機器間配線となります。一次側がご入用の場合は別途ご連絡ください。

                            ロボットケーブルカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            型番が確定しました
