MRC UL2464 300V 可動用ケーブル

MRC UL2464 300V 可動用ケーブル

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 一部当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる(1件)
通常価格(税別)
400円 ~ 566,158円
税込価格
440円 ~ 622,774円

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に電子機器内配線用...

詳細情報を確認する

規格・仕様:
  • CSA
  • VW-1
  • ULAWM
  • 耐油
  • より線
  • 細線化導体
  • 300V

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC3-AWG16-12-(長さ)    ・ロボトップDPN3 AWG16X12C-(長さ)
    ※代替品シリーズロボトップDP/ULシリーズ 300V/UL2517から仕様差異をご確認ください。
  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定2,300件の候補があります。

Loading...

商品情報

製品仕様

< 主な仕様 >

シース色 : ブラック
取得規格 : ULAWM2464/CSA
定格電圧 : 300V
使用温度範囲 : -20~80℃
難燃性  : VW-1
曲げ半径 : 仕上り外径 × 6(固定部)
(mm)   仕上り外径 × 6(可動部)
       ※推奨値であり保証値ではございません

商品特長詳細

  • UL規格、CSA規格対応の可動部用ケーブル
  • 主に機器内・機器間配線用ケーブルとして使用可能

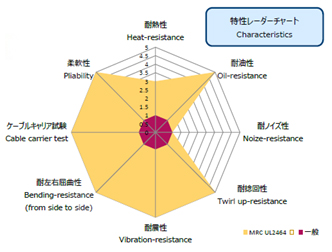

  • 柔軟性、耐油性に優れる

★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。

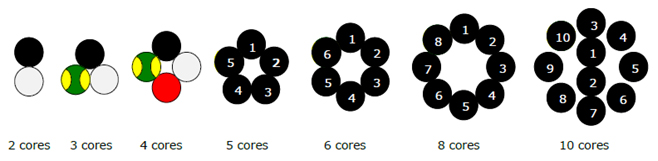

★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

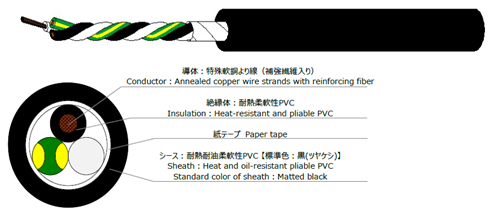

★線心は、黒色絶縁体上の白色ナンバリング表示により識別します。
★配列図中の数字は、線No.を示します。
は、緑色絶縁体上の黄色両面埋込ラインマークを示します。

規格表

線心数導体絶縁体シース電気特性概算質量
kg/km
サイズ標準構成
(本/mm)
外径
mm
厚さ
mm
外径
mm
厚さ
mm
外径
mm
導体抵抗
(20℃)
Ω/km
絶縁抵抗
(20℃)
MΩ・km
耐電圧
V/min
許容電流
(30℃)
A
220AWG6/18/0.081.10.45216.140.61020008.244
316.46.953
416.96.264
618.15.587
819.35.1114
10110.14.8137
12110.44.4154
20112.73.8240
218AWG6/28/0.081.30.452.216.526.11020001153
316.8967
417.48.181
618.77.2116
81106.7146
10110.96.2177
12111.25.8204
201.1144.9331
216AWG6/44/0.081.70.452.617.316.61020001471
317.71288
418.411112
619.99.6157
8111.59208
10112.58.3253
12112.97.7290
1.115.36.8427
201.216.36.6471

※ミスミ取り扱いない製品
許容電流値は周囲温度30℃の値となる。
シースの標準色は黒色となる。

型番リスト

型番
芯数(芯)
AWGサイズ(AWG)
導体断面積(mm2)
仕上り外径(mm)
全長(m)
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2
[17~16] 16
1.25
7.3
1
10

1個

1,036( 1,140円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
2
10

1個

2,073( 2,280円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
3
10

1個

3,110( 3,421円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
4
10

1個

4,146( 4,561円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
5
10

1個

5,183( 5,701円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
6
10

1個

6,220( 6,842円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
7
10

1個

7,258( 7,984円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
8
10

1個

8,295( 9,125円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
9
10

1個

9,331( 10,264円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
10
10

1個

9,570( 10,527円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
11
10

1個

10,527( 11,580円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
12
10

1個

11,484( 12,632円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
13
10

1個

12,441( 13,685円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
14
10

1個

13,400( 14,740円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
15
10

1個

14,356( 15,792円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
16
10

1個

15,313( 16,844円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
17
10

1個

16,270( 17,897円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
18
10

1個

17,227( 18,950円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
19
10

1個

18,184( 20,002円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
20
10

1個

17,775( 19,553円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
21
10

1個

18,664( 20,530円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
22
10

1個

19,552( 21,507円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
23
10

1個

20,441( 22,485円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
24
10

1個

21,330( 23,463円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
25
10

1個

22,218( 24,440円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
26
10

1個

23,107( 25,418円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
27
10

1個

23,997( 26,397円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
28
10

1個

24,885( 27,374円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
29
10

1個

25,774( 28,351円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
30
10

1個

26,662( 29,328円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
31
10

1個

27,551( 30,306円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
32
10

1個

28,440( 31,284円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
33
10

1個

29,328( 32,261円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
34
10

1個

30,218( 33,240円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
35
10

1個

31,107( 34,218円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
36
10

1個

31,995( 35,195円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
37
10

1個

32,884( 36,172円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
38
10

1個

33,772( 37,149円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
39
10

1個

34,661( 38,127円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
40
10

1個

35,551( 39,106円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
41
10

1個

36,440( 40,084円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
42
10

1個

37,328( 41,061円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
43
10

1個

38,217( 42,039円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
44
10

1個

39,105( 43,016円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
45
10

1個

39,994( 43,993円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
46
10

1個

40,882( 44,970円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
47
10

1個

41,772( 45,949円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
48
10

1個

42,661( 46,927円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
49
10

1個

43,550( 47,905円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
50
10

1個

36,800( 40,480円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
51
10

1個

37,535( 41,289円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
52
10

1個

38,271( 42,098円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
53
10

1個

39,007( 42,908円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
54
10

1個

39,742( 43,716円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
55
10

1個

40,480( 44,528円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
56
10

1個

41,215( 45,337円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
57
10

1個

41,951( 46,146円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
58
10

1個

42,687( 46,956円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
59
10

1個

43,422( 47,764円 )

1日目

一部当日出荷可能

2
[17~16] 16
1.25
7.3
60
10

1個

44,160( 48,576円 )

1日目

一部当日出荷可能

Loading...

詳細情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に電子機器内配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています

(i)ご注意

  • 【型番変更】2024年7月31日より新たな型番にて販売を開始しております。
    商品仕様に関する変更はございません。変更前後の型番についてはこちらをご確認ください。なお、製造メーカーにおける仕様変更や型式の変更はなく、ミスミ側での販売型番の変更となります。
    本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
  • 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
    [在庫限り販売終了品]       [推奨代替品]
    ・MRC3-AWG16-12-(長さ)    ・ロボトップDPN3 AWG16X12C-(長さ)
    ※代替品シリーズロボトップDP/ULシリーズ 300V/UL2517から仕様差異をご確認ください。
  • 6芯以上からナンバリングになります。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
