金子コード

ツイストペア多心ケーブル PMCシリーズ

Name: ツイストペア多心ケーブル PMCシリーズ
Brand: 金子コード
SKU: 222000862282
Rating: 3 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

当日出荷可能

評価 3.0平均満足度3.0 この商品のレビューをみる（1件）

通常価格(税別): 2,556円～ 135,360円

税込価格: 2,812円～ 148,896円

高い柔軟性を持った電子機器配線用ケーブル。【特長】・導体に30/0.08の細径...

詳細情報を確認する

AWGサイズ(AWG)：

26
導体断面積(㎟)：

0.15
シールド：

無
定格電圧：

100V
シース（外皮）色：

灰
アース線：

なし
シース（外皮）材料：

PVC(塩ビ)
絶縁体材料：

PVC(塩ビ)
導体構成(本/mm)：

30/0.08
導体外径(mm)：

0.51
定格温度(℃)：

60
絶縁体色：

カタログ参照
その他特性：

耐ノイズ

(i)ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・PMC-50(DG)-(長さ)

型番

未確定400件の候補があります。

My部品表保存
比較

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

0.08mm細径軟銅線を使用し、高い柔軟性を実現したツイストペアケーブル。
ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好。
標準条長:100m。

構造

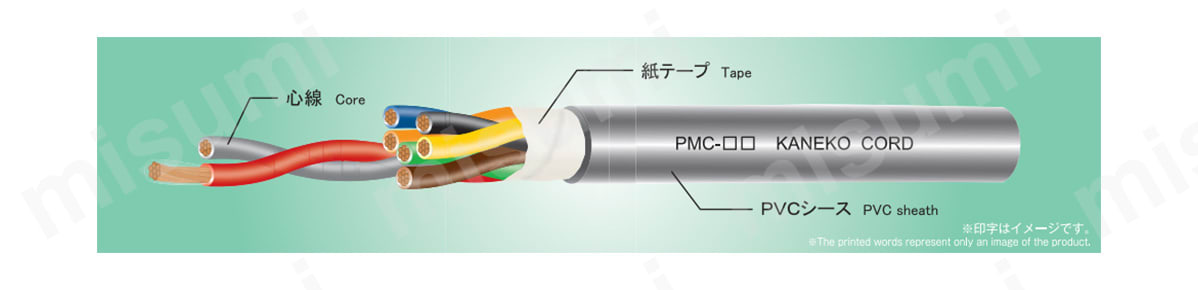

構造図

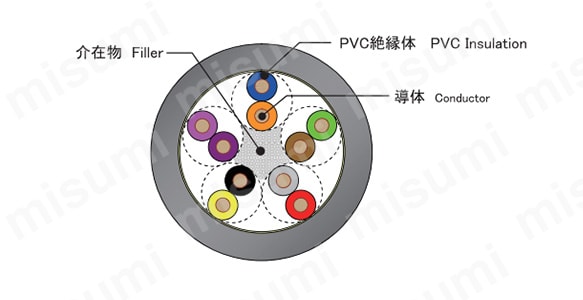

断面図

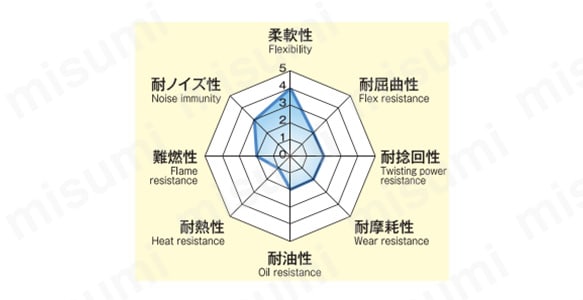

特性グラフ

表面印字

PMC-□□ KANEKO CORD （印字色:黒）

定格

温度:60℃
電圧:100V以下

電気特性

導体抵抗 Conductor resistance	絶縁抵抗 Insulation resistance	耐電圧 Withstand Voltage
(Ω/km)	(MΩ/km)	(V/分) (V/1min)
137以下 137MAX	10以上 10MIN	AC 500V

シース色

艶有りダークグレー
色記号:DG

ラインナップ

品名 product name	心数 number	対数 pair	導体 conductor		PVC絶縁体 PVC insulation		PVCシース PVC sheath		許容電流(A) allowable ampacity
品名 product name	心数 number	対数 pair	構成 structure AWGサイズ AWG size	外径(mm) diameter	厚さ(mm) thickness	外径(mm) diameter	厚さ(mm) thickness	外径(mm) diameter	許容電流(A) allowable ampacity
PMC-6(DG)	6	3P	30/0.08 裸軟銅線 bare copper AWG26 (0.15mm²)	約0.51	PVC 約0.3	1.1	PVC 約1.0	5.2	1.5
PMC-8(DG)	8	4P						5.8	1.3
PMC-14(DG)	14	7P						7.2	1.0
PMC-24(DG)	24	12P						9.0	0.8
PMC-36(DG)	36	18P						10.6	0.7
PMC-50(DG)	50	25P						11.5	0.6

※ 許容電流値は、周囲温度30度での計算値であり保証値ではありません。

開発秘話

SPMCのシールド無のものも欲しいというお客様のご要望もあり、開発致しました。

型番リスト

表示件数:

型番	芯数	対数	仕上がり外径(mm)	全長(m)	許容電流	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PMC-8(DG)-1	8	4P	5.8	1	1.3	10	1個	2,556円( 2,812円 )	在庫品1日目当日出荷可能
PMC-8(DG)-2	8	4P	5.8	2	1.3	10	1個	2,556円( 2,812円 )	在庫品1日目当日出荷可能
PMC-8(DG)-3	8	4P	5.8	3	1.3	10	1個	2,556円( 2,812円 )	在庫品1日目当日出荷可能
PMC-8(DG)-4	8	4P	5.8	4	1.3	10	1個	2,556円( 2,812円 )	在庫品1日目当日出荷可能
PMC-8(DG)-5	8	4P	5.8	5	1.3	10	1個	2,556円( 2,812円 )	在庫品1日目当日出荷可能
PMC-8(DG)-6	8	4P	5.8	6	1.3	10	1個	4,182円( 4,600円 )	在庫品1日目当日出荷可能
PMC-8(DG)-7	8	4P	5.8	7	1.3	10	1個	4,182円( 4,600円 )	在庫品1日目当日出荷可能
PMC-8(DG)-8	8	4P	5.8	8	1.3	10	1個	4,182円( 4,600円 )	在庫品1日目当日出荷可能
PMC-8(DG)-9	8	4P	5.8	9	1.3	10	1個	4,182円( 4,600円 )	在庫品1日目当日出荷可能
PMC-8(DG)-10	8	4P	5.8	10	1.3	10	1個	4,182円( 4,600円 )	在庫品1日目当日出荷可能
PMC-8(DG)-11	8	4P	5.8	11	1.3	10	1個	4,600円( 5,060円 )	在庫品1日目当日出荷可能
PMC-8(DG)-12	8	4P	5.8	12	1.3	10	1個	5,018円( 5,520円 )	在庫品1日目当日出荷可能
PMC-8(DG)-13	8	4P	5.8	13	1.3	10	1個	5,436円( 5,980円 )	在庫品1日目当日出荷可能
PMC-8(DG)-14	8	4P	5.8	14	1.3	10	1個	5,855円( 6,441円 )	在庫品1日目当日出荷可能
PMC-8(DG)-15	8	4P	5.8	15	1.3	10	1個	6,273円( 6,900円 )	在庫品1日目当日出荷可能
PMC-8(DG)-16	8	4P	5.8	16	1.3	10	1個	6,691円( 7,360円 )	在庫品1日目当日出荷可能
PMC-8(DG)-17	8	4P	5.8	17	1.3	10	1個	7,109円( 7,820円 )	在庫品1日目当日出荷可能
PMC-8(DG)-18	8	4P	5.8	18	1.3	10	1個	7,527円( 8,280円 )	在庫品1日目当日出荷可能
PMC-8(DG)-19	8	4P	5.8	19	1.3	10	1個	7,945円( 8,740円 )	在庫品1日目当日出荷可能
PMC-8(DG)-20	8	4P	5.8	20	1.3	10	1個	8,364円( 9,200円 )	在庫品1日目当日出荷可能
PMC-8(DG)-21	8	4P	5.8	21	1.3	10	1個	8,782円( 9,660円 )	在庫品1日目当日出荷可能
PMC-8(DG)-22	8	4P	5.8	22	1.3	10	1個	9,200円( 10,120円 )	在庫品1日目当日出荷可能
PMC-8(DG)-23	8	4P	5.8	23	1.3	10	1個	9,618円( 10,580円 )	在庫品1日目当日出荷可能
PMC-8(DG)-24	8	4P	5.8	24	1.3	10	1個	10,036円( 11,040円 )	在庫品1日目当日出荷可能
PMC-8(DG)-25	8	4P	5.8	25	1.3	10	1個	10,455円( 11,501円 )	在庫品1日目当日出荷可能
PMC-8(DG)-26	8	4P	5.8	26	1.3	10	1個	10,873円( 11,960円 )	在庫品1日目当日出荷可能
PMC-8(DG)-27	8	4P	5.8	27	1.3	10	1個	11,291円( 12,420円 )	在庫品1日目当日出荷可能
PMC-8(DG)-28	8	4P	5.8	28	1.3	10	1個	11,709円( 12,880円 )	在庫品1日目当日出荷可能
PMC-8(DG)-29	8	4P	5.8	29	1.3	10	1個	12,127円( 13,340円 )	在庫品1日目当日出荷可能
PMC-8(DG)-30	8	4P	5.8	30	1.3	10	1個	12,545円( 13,800円 )	在庫品1日目当日出荷可能
PMC-8(DG)-31	8	4P	5.8	31	1.3	10	1個	12,964円( 14,260円 )	在庫品1日目当日出荷可能
PMC-8(DG)-32	8	4P	5.8	32	1.3	10	1個	13,382円( 14,720円 )	在庫品1日目当日出荷可能
PMC-8(DG)-33	8	4P	5.8	33	1.3	10	1個	13,800円( 15,180円 )	在庫品1日目当日出荷可能
PMC-8(DG)-34	8	4P	5.8	34	1.3	10	1個	14,218円( 15,640円 )	在庫品1日目当日出荷可能
PMC-8(DG)-35	8	4P	5.8	35	1.3	10	1個	14,636円( 16,100円 )	在庫品1日目当日出荷可能
PMC-8(DG)-36	8	4P	5.8	36	1.3	10	1個	15,055円( 16,561円 )	在庫品1日目当日出荷可能
PMC-8(DG)-37	8	4P	5.8	37	1.3	10	1個	15,473円( 17,020円 )	在庫品1日目当日出荷可能
PMC-8(DG)-38	8	4P	5.8	38	1.3	10	1個	15,891円( 17,480円 )	在庫品1日目当日出荷可能
PMC-8(DG)-39	8	4P	5.8	39	1.3	10	1個	16,309円( 17,940円 )	在庫品1日目当日出荷可能
PMC-8(DG)-40	8	4P	5.8	40	1.3	10	1個	16,727円( 18,400円 )	在庫品1日目当日出荷可能
PMC-8(DG)-41	8	4P	5.8	41	1.3	10	1個	17,145円( 18,860円 )	在庫品1日目当日出荷可能
PMC-8(DG)-42	8	4P	5.8	42	1.3	10	1個	17,564円( 19,320円 )	在庫品1日目当日出荷可能
PMC-8(DG)-43	8	4P	5.8	43	1.3	10	1個	17,982円( 19,780円 )	在庫品1日目当日出荷可能
PMC-8(DG)-44	8	4P	5.8	44	1.3	10	1個	18,400円( 20,240円 )	在庫品1日目当日出荷可能
PMC-8(DG)-45	8	4P	5.8	45	1.3	10	1個	18,818円( 20,700円 )	在庫品1日目当日出荷可能
PMC-8(DG)-46	8	4P	5.8	46	1.3	10	1個	19,236円( 21,160円 )	在庫品1日目当日出荷可能
PMC-8(DG)-47	8	4P	5.8	47	1.3	10	1個	19,655円( 21,621円 )	在庫品1日目当日出荷可能
PMC-8(DG)-48	8	4P	5.8	48	1.3	10	1個	20,073円( 22,080円 )	在庫品1日目当日出荷可能
PMC-8(DG)-49	8	4P	5.8	49	1.3	10	1個	20,491円( 22,540円 )	在庫品1日目当日出荷可能
PMC-8(DG)-50	8	4P	5.8	50	1.3	10	1個	20,909円( 23,000円 )	在庫品1日目当日出荷可能
PMC-8(DG)-51	8	4P	5.8	51	1.3	10	1個	21,327円( 23,460円 )	在庫品1日目当日出荷可能
PMC-8(DG)-52	8	4P	5.8	52	1.3	10	1個	21,745円( 23,920円 )	在庫品1日目当日出荷可能
PMC-8(DG)-53	8	4P	5.8	53	1.3	10	1個	22,164円( 24,380円 )	在庫品1日目当日出荷可能
PMC-8(DG)-54	8	4P	5.8	54	1.3	10	1個	22,582円( 24,840円 )	在庫品1日目当日出荷可能
PMC-8(DG)-55	8	4P	5.8	55	1.3	10	1個	23,000円( 25,300円 )	在庫品1日目当日出荷可能
PMC-8(DG)-56	8	4P	5.8	56	1.3	10	1個	23,418円( 25,760円 )	在庫品1日目当日出荷可能
PMC-8(DG)-57	8	4P	5.8	57	1.3	10	1個	23,836円( 26,220円 )	在庫品1日目当日出荷可能
PMC-8(DG)-58	8	4P	5.8	58	1.3	10	1個	24,255円( 26,681円 )	在庫品1日目当日出荷可能
PMC-8(DG)-59	8	4P	5.8	59	1.3	10	1個	24,673円( 27,140円 )	在庫品1日目当日出荷可能
PMC-8(DG)-60	8	4P	5.8	60	1.3	10	1個	25,091円( 27,600円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

高い柔軟性を持った電子機器配線用ケーブル。
【特長】
・導体に30/0.08の細径軟銅線を使用。
・高い柔軟性を実現。
・ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好です。
・心線色が11色ありますので、誤配線を防ぐことが可能。
・マークにリングマークを採用。どの角度から見ても識別できる為、更に誤配線を防げる。
【用途】
・電子機器配線用ケーブル。

(i)ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・PMC-50(DG)-(長さ)
