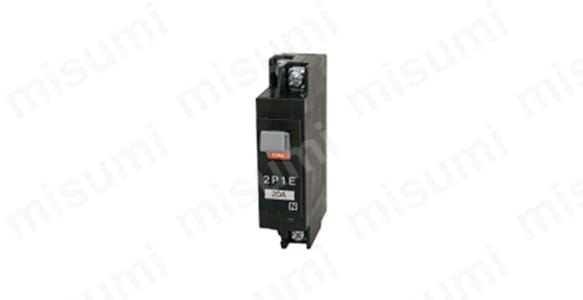

配線用遮断器 ミニイコールブレーカ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 1,689円 ～ 4,135円
- 税込価格
- 1,858円 ～ 4,549円
圧着端子も使用可能なミニイコールブレーカ。【特長】・過負荷保護付、短絡保護付遮...
商品情報
製品仕様
製品の種類：配線用遮断器
品番：BN5115
愛称：ミニ・イコールブレーカ
外形寸法：縦95mm／横25mm／高さ78mm／高さ（パネルカット部まで） 60mm
質量：0.15 kg
適合規格：JIS C 8201-2-1 Ann2
遮断器の種類：ミニ・イコールブレーカ
フレーム：50AF
極数・素子数：2P1E
定格使用電圧 Ue：100V
定格電流：15A
渦電流引き外し方式：熱動電磁
接続方式：表面形
定格遮断容量／AC100V：5／2kA
標準接続方式：線押え方式（圧着端子使用可能）
接続可能最大電線：8mm2
取付ピッチ：104mm
端子ピッチ：10mm
端子カバー 表面形 型式：TMC-7
端子カバー 表面形 付属：別売
ハンドルロック（キャップ式）型式：LC-51
ハンドルロック（キャップ式）付属：別売
端子ねじの大きさ：M5
逆接続：可能
漏電表示：無し
適合JIS規格：JIS C 8201-2-1 Ann2

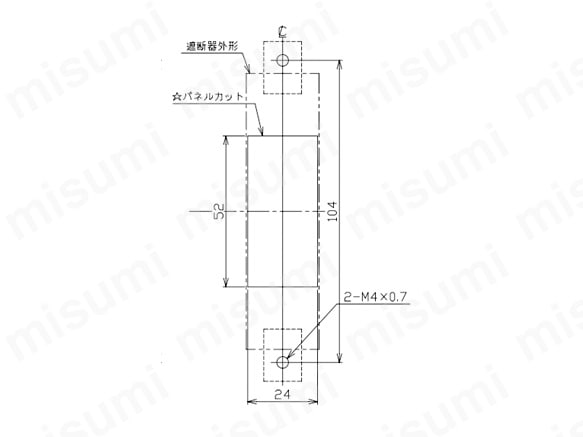

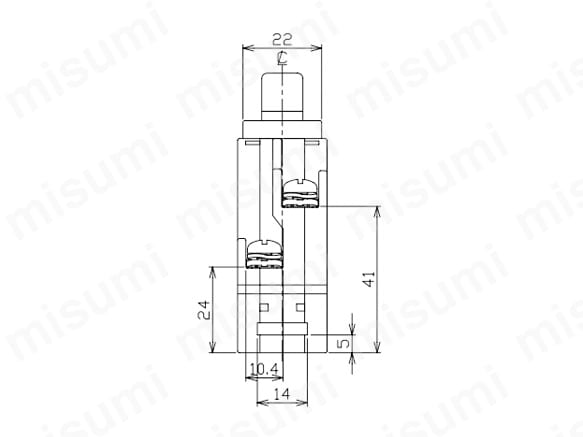

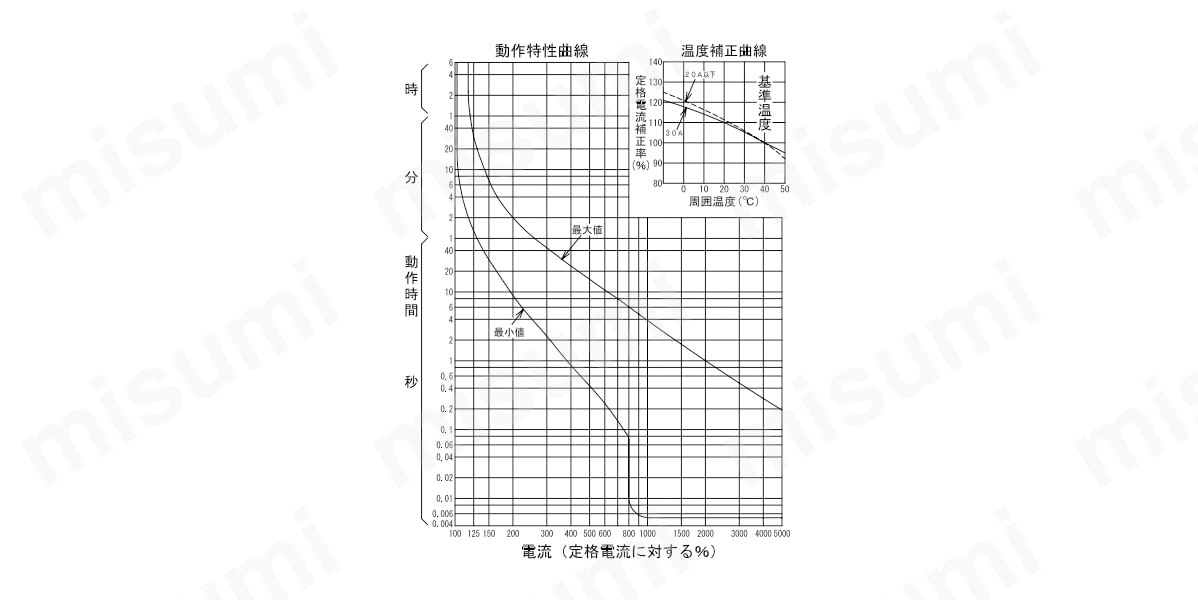

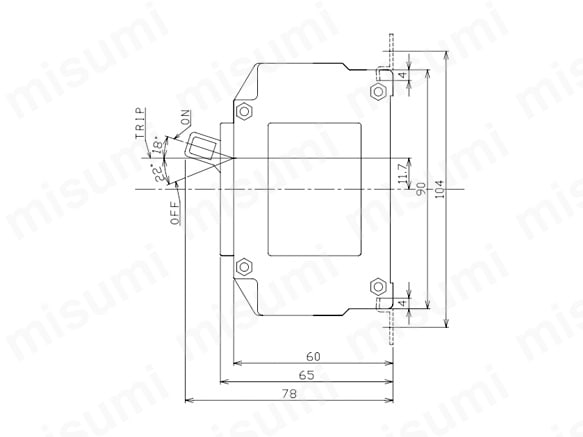

ミニイコールブレーカの図面
ミニイコールブレーカの図面（1）
ミニイコールブレーカの図面（2）
ミニイコールブレーカの図面（3）
ミニイコールブレーカの図面（4）
ミニイコールブレーカの図面（5）
- ※ 上記以外の型番につきましては、カタログを参照して下さい。
型番リスト
- 表示件数:
| 型番 |
定格遮断容量 AC200Vの時(kA) |
定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件 |
定格電流(A) |
定格使用電圧(V) |
保護機能 |
素子数 |
メーカ注文品番 |
定格遮断容量詳細 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
-
|
-
|
15
|
AC100
|
ミニイコールブレーカ
|
1
|
BN5115
|
-
| 10 | 1個 | 2,251円(
2,476円
) | 9日目 | |
-
|
-
|
20
|
AC100
|
ミニイコールブレーカ
|
1
|
BN5120
|
-
| - | 1個 | 2,928円(
3,221円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
30
|
AC100
|
ミニイコールブレーカ
|
1
|
BN5130
|
-
| 10 | 1個 | 2,251円(
2,476円
) | 9日目 | |
2.5
|
有
|
15
|
AC100 / AC100/200 / AC240
|
ミニイコールブレーカ
|
2
|
BN5215
|
AC100/200V：5kA
| - | 1個 | 4,135円(
4,549円
) | 在庫品1日目 当日出荷可能 | |
2.5
|
有
|
30
|
AC100 / AC100/200 / AC240
|
ミニイコールブレーカ
|
2
|
BN5230
|
AC100/200V：5kA
| 10 | 1個 | 3,179円(
3,497円
) | 9日目 | |
-
|
-
|
20
|
AC100
|
ミニイコールブレーカ, コード短絡保護用瞬時遮断機能付
|
1
|
BNC5120
|
-
| - | 1個 | 1,689円(
1,858円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
圧着端子も使用可能なミニイコールブレーカ。
【特長】
・過負荷保護付、短絡保護付遮断器
・取付金具（UEA21）2個（標準付属）
・15A～30A幅25mmで分電盤の小形化に最適
・分電盤組み立てにおける配線作業の簡素化がはかれる（IECレールには使用できない）
【用途】
・電灯分電盤用協約形配線用遮断器と取り付け互換性があります
(i)ご注意
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
