未来工業

型番：KGP-230
軽量間仕切り用調整固定バー KGPシリーズﾁｮｳｾｲｺﾃｲﾊﾞｰ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 252円

税込単価: 277円

軽量間仕切り壁へのボックスの取り付けに使用します。【特長】・両面テープ付ですか...

種類：

バー
適合軽量間柱：

角スタッド, C型スタッド
適合ﾎﾞｯｸｽ：

スライドボックス, アウトレットボックス
備考：

長さ調節機能付

KGP-230 解除

My部品表保存

数量：
価格を確認

KGP-230 の仕様・寸法情報

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

軽量間仕切り用調勢固定バーの仕様

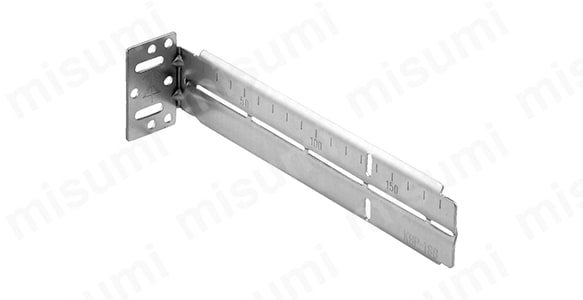

KGP-188の外観

適合軽量間柱：角スタッド／C型スタッド
適合ボックス：スライドボックス／アウトレットボックス
KGP-230（全長230mm）は450mm間隔で施工された間柱であれば、ボックスが任意の場所に取り付けられる。また、間柱の端に揃えて取り付ければ、スライドボックス（厚さ36mm）がピッタリ取り付けられる。

外形図

（単位：mm）

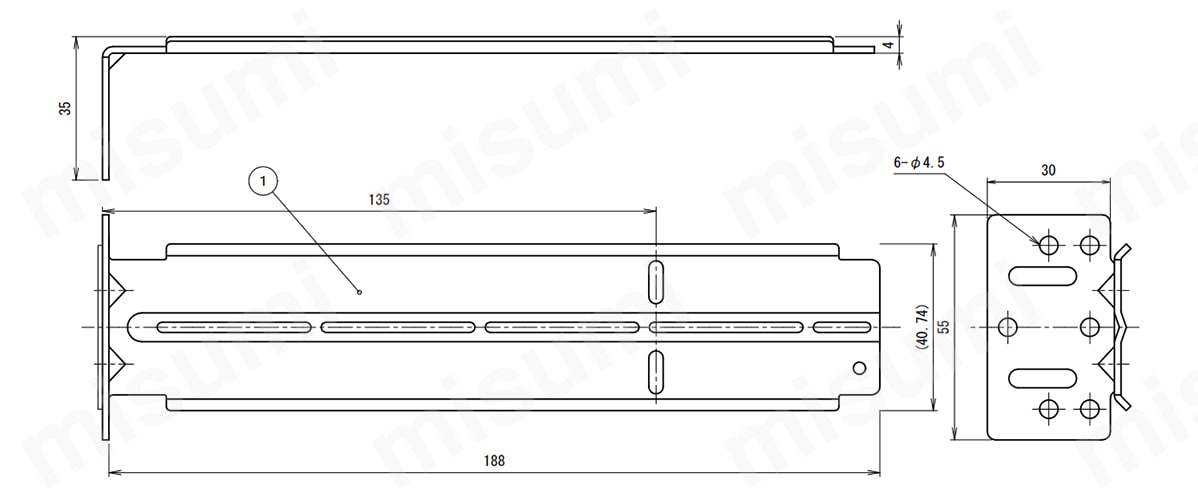

KGP-188の寸法図

符号	名称	材質	個数	備考
1	本体	SGC	1	t=1.6
（2）	両面テープ	アクリル基材アクリル系粘着剤	1	50×20×1.1 （添付）
（3）	（+）トラスタッピンねじ	SWCH	2	3.5×10 有色クロメートめっき（添付）

（単位：mm）

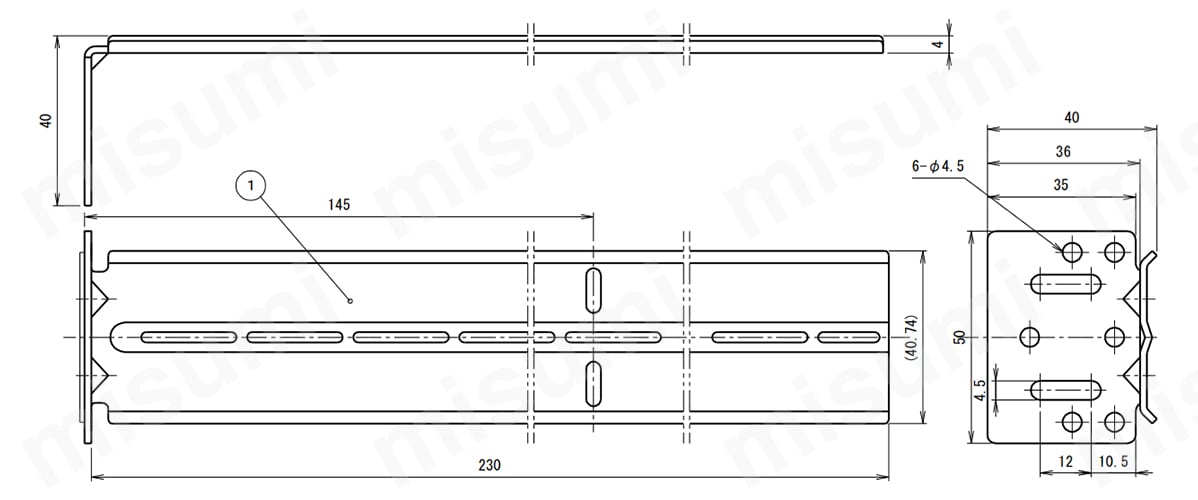

KGP-230の寸法図

符号	名称	材質	個数	備考
1	本体	SGC	1	t=1.6
（2）	両面テープ	アクリル基材アクリル系粘着剤	1	50×20×1.1 （添付）
（3）	（+）トラスタッピンねじ	SWCH	2	3.5×10 有色クロメートめっき（添付）

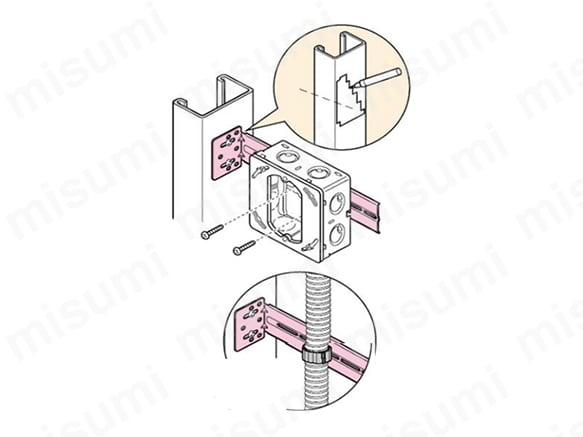

取り付け方法

PF管クリップが取り付けられる

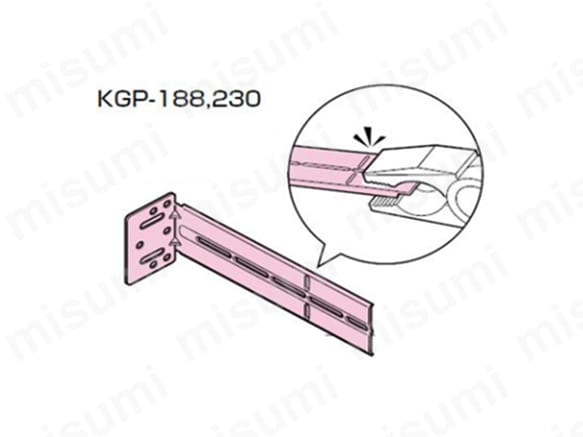

※ペンチで挟んで折り取れます

取り付け適合表

○：取り付け可能／×取り付け不可

※ ×は調整固定バー本体の厚み（4mm）および開口軽量間柱開口側の折り返し部分の厚みにより取り付けできません。
※ 以下の表は開口軽量間柱開口側の折り返し8mmとして計算してあります。
※ KGP-230は軽量径鋼サイズ35には取り付けできません。

（注）付属のタッピンねじより短いねじをご使用ください。

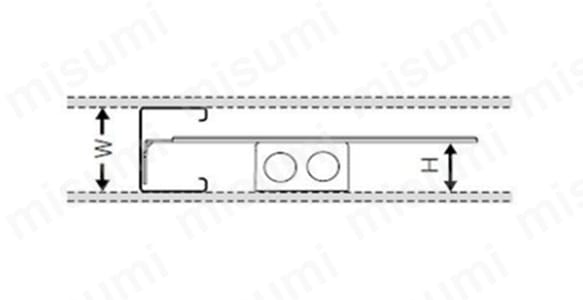

軽量間柱の背面側寸法図

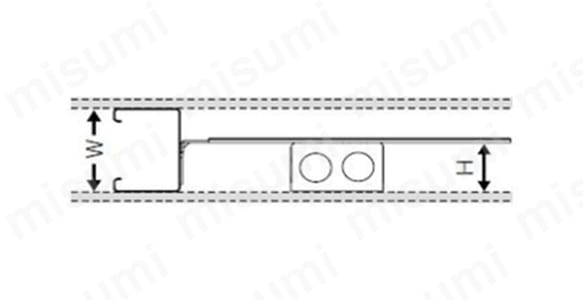

軽量間柱の開口側寸法図

（単位：mm）

取り付けボックス（樹脂製）＋塗代カバー種類（樹脂製）	総深さ（H）	軽量間柱の背面側								開口軽量間柱の開口側
		軽量形鋼サイズ（W）								軽量形鋼サイズ（W）
		35	40	45	50	65	75	90	100	35	40	45	50	65	75	90	100
スライドボックス（浅形）	28	○	○	○	○	○	○	○	○	×	×	○	○	○	○	○	○
スライドボックス	36	-	（注）	○	○	○	○	○	○	-	×	×	○	○	○	○	○
スライドボックス（深形）	45	-	-	-	○	○	○	○	○	-	-	-	×	○	○	○	○
アウトレットボックス薄形＋塗代カバー（平）	42.5	-	-	-	○	○	○	○	○	-	-	×	×	○	○	○	○
アウトレットボックス薄形＋塗代カバー（塗代付）	53	-	-	-	-	○	○	○	○	-	-	-	-	○	○	○	○
アウトレットボックス薄形＋塗代カバー（平）	47.5	-	-	-	-	○	○	○	○	-	-	-	-	○	○	○	○
アウトレットボックス薄形＋塗代カバー（塗代付）	58	-	-	-	-	○	○	○	○	-	-	-	-	×	○	○	○
アウトレットボックス薄形＋塗代カバー（平）	56.5	-	-	-	-	○	○	○	○	-	-	-	-	×	○	○	○
アウトレットボックス薄形＋塗代カバー（塗代付）	67	-	-	-	-	-	○	○	○	-	-	-	-	-	×	○	○

※鉄製のアウトレットボックス、塗代カバーを使用する場合は、適合表内のボックスの総深さと異なります。現物に合わせ、固定バー取り付け位置を決めて下さい。

型番リスト

表示件数:

型番	長さ(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KGP-230

10個

252円( 277円 )

2日目

詳細情報

基本情報

基本情報

軽量間仕切り壁へのボックスの取り付けに使用します。
【特長】
・両面テープ付ですから仮止めができ軽量間柱への取り付けが簡単です。
・取り付け位置出しゲージ付。
・調整固定バー（1本）にボックス取り付け用タッピンねじ（3.5×10mm）2コ付。
・軽量間柱の種類やサイズごとに付属品を買い揃える必要がなく、これ1本でボックスを取り付けることができます。
・片面取り付けで、間柱間隔が狭い箇所等にボックスを取り付ける場合に便利です。（切断しても使用できます。）
・KGP-230（全長230mm）は450mm間隔で施工された間柱であれば、ボックスが任意の場所に取り付けられます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

ミスミ

絶縁支持台

閉じる

KGP-230で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

軽量間仕切り用調整固定バー KGPシリーズの型番KGP-230のページです。
型番KGP-230に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品軽量間仕切り用調整固定バー KGPシリーズ	軽量間仕切り用自在バー	軽量間仕切り用調整固定バー（スライド金具付）	調整固定バー用取付金具	固定バー支持具	4mmバー（傾き防止バー）	H形鋼用 SGMシリーズ	スイッチ用渡りバー	固定ワッシャー	自在バー用　ＳＢプレート	マウントブラケット WPMBシリーズ	NMGシリーズネオジム磁石	壁掛ブラケット WMシリーズ
メーカー	未来工業	未来工業	未来工業	未来工業	未来工業	未来工業	未来工業	篠原電機	未来工業	未来工業	タカチ電機工業	タカチ電機工業	タカチ電機工業
通常価格	234円～	360円～	66円～	184円	316円	120円～	1,343円～	8,630円～	334円～	197円	252円～	347円～	367円～
通常出荷日	1日目～	1日目	1日目	1日目	1日目	1日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	1日目	1日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能
種類	バー	バー	バー	固定具	固定具	バー	機器取付金具	その他	その他	機器取付金具	ブラケット	その他	ブラケット
適合軽量間柱	角スタッド, C型スタッド	角スタッド、C型スタッド	-	-	-	-	-	-	-	-	-	-	-
適合ﾎﾞｯｸｽ	スライドボックス, アウトレットボックス	-	-	-	-	-	-	-	-	-	-	-	-
備考	長さ調節機能付	-	-	-	-	-	-	-	-	-	-	-	-
