TE Connectivity

TE Connectivity

ファストン・ターミナル 187シリーズ【100個入り】

ファストン・ターミナル 187シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,690円 ～ 1,891円
税込価格
1,859円 ～ 2,080円

大幅な製造コストの低減を実現する圧着端子。【特長】・価格が安く作業スピードも早...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定2件の候補があります。

Loading...

商品情報

製品仕様

  • 絶縁被覆抑え付のリセプタクルでは、適用電線の絶縁被覆外径が0.51～6.99mmと幅が非常に広い。
  • 絶縁被覆をつつんで圧着する端子胴部の部分が導体をつつむ胴部より絶縁被覆厚さだけ一段低くなっていて、圧着の際、導体撚り線が縦に同じ高さでそろうようになっている。
  • ファストンリセプタクル187シリーズ用の差込み型端子（メス）。
  • リセプタクルとそれに嵌合するタブから成る抜き差し自由な接続端子。
  • 迅速な作業性、正確で均一な圧着接続信頼性、低コストなど多くの利点により、家庭電気器具、自動車工業界で広く使用。
  • ファストンターミナルを電線に圧着し、収容するナイロン製のアンピップ絶縁ポッドも用意。
  • ファストン製品ラインには、ハウジングに収めて多極コネクタとして使用されるファスティンファストンコネクタ。

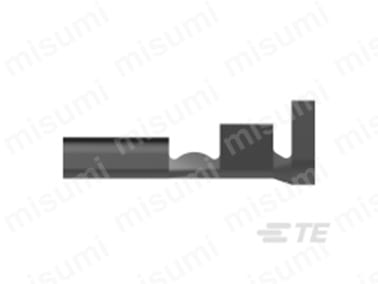

製品画像1

製品画像1

製品画像2

製品画像2

製品画像3

製品画像3

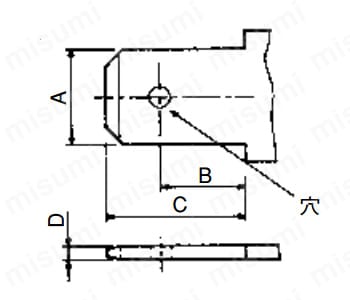

適用タブの寸法

適用タブの寸法

タブABCD
187シリーズ4.753.26.350.51

“187”シリーズ リセプタクル（0.51×4.75mmのタブに適合）

型番スタイル適用電線被覆外径材質の
厚さ		材質および
仕上げ		寸法適用工具
連鎖状バラ状AWGmm2WLET
170214-2170203-2A24-200.2～0.561.5～2.50.32黄銅に錫5.615.06.41.5724678-1
170037-2170038-220-160.5〜1.422.29〜3.30.32黄銅に錫5.615.26.41.5755336-1
170037-4170038-4燐青銅に錫

型番リスト

表示件数:
  1. 1
型番
全長(mm)
適合電線サイズ(AWG)
適合電線サイズ(mm2)
絶縁被覆外径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
15.2
20～16
0.5～1.42
2.29～3.3
10

1パック

100個入り

1,690円( 1,859円 )

在庫品1日目

当日出荷可能

15.2
20～16
0.5～1.42
2.29～3.3
10

1パック

100個入り

1,891円( 2,080円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

大幅な製造コストの低減を実現する圧着端子。
【特長】
・価格が安く作業スピードも早く、不良品が最小限にとどめられる。
・タブ、リセプタクルの差し込み方式による簡単な接続が可能。
【用途】
・家庭電気器具。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
