オムロン

オムロン

コネクタ端子台変換ユニット（コモンタイプ） XW2C-20G5-IN16

コネクタ端子台変換ユニット（コモンタイプ） XW2C-20G5-IN16

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
5,745円 3,568円
税込単価
6,320円 3,925円

電源コモン端子と動作表示LEDを搭載し、入力機器との制御盤内の省配線を実現 。...

詳細情報を確認する

  • コネクタ：
    MILコネクタ
  • 極数(極)：
    20
  • 取付方法：
    その他
  • 端子間ピッチ(mm)：
    8.5
  • 寸法 縦(mm)：
    35
  • 寸法 横(mm)：
    160
  • 寸法 奥行き(mm)：
    50
  • 取付方法詳細：
    DINレール/ねじ止め取付け共用
  • 定格電流(A) コモン(A)：
    1
  • 定格電圧(V)(V)：
    DC12～24
  • 実装コネクタ プラグ/ソケット：
    プラグ(オス)
  • 動作表示LED：
    有
  • I/O点数：
    16
  • I/O区分：
    入力

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。

【ディージット】
探しまわる購買は
もうおしまい

型番

XW2C-20G5-IN16 解除

Loading...

指定中 の仕様・寸法情報

商品情報

製品仕様

コネクタ端子台変換ユニット（コモンタイプ）　XW2C-20G5-IN16:関連画像

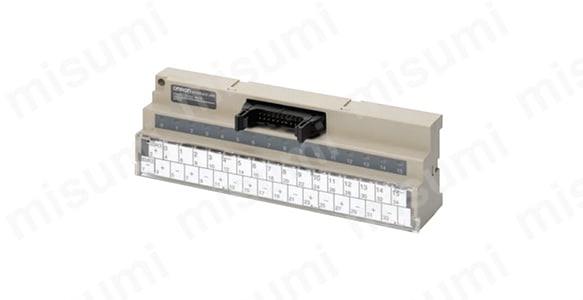

XW2C-20G5-IN16の外観

コネクタ端子台変換ユニット（コモンタイプ）　XW2C-20G5-IN16:関連画像

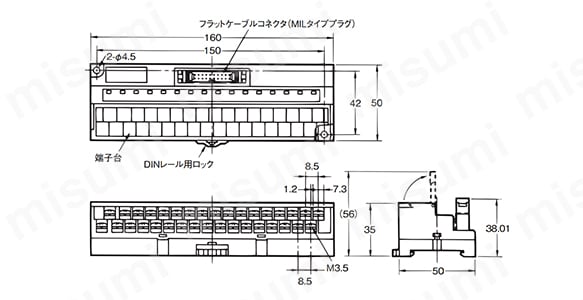

XW2C-20G5-IN16の外形寸法図
単位：mm

定格電流 1A/コモン
定格電圧 DC12～24V
回路数 16点
入力表示 LED（橙）
電源電圧範囲 DC12～24V ±5%
LED電流 DC24V：10mA/点以下
絶縁抵抗 50MΩ以上（DC500Vにて）
耐電圧 AC500V 1min
使用周囲温度 0～+55℃
コネクタ端子台変換ユニット（コモンタイプ）　XW2C-20G5-IN16:関連画像

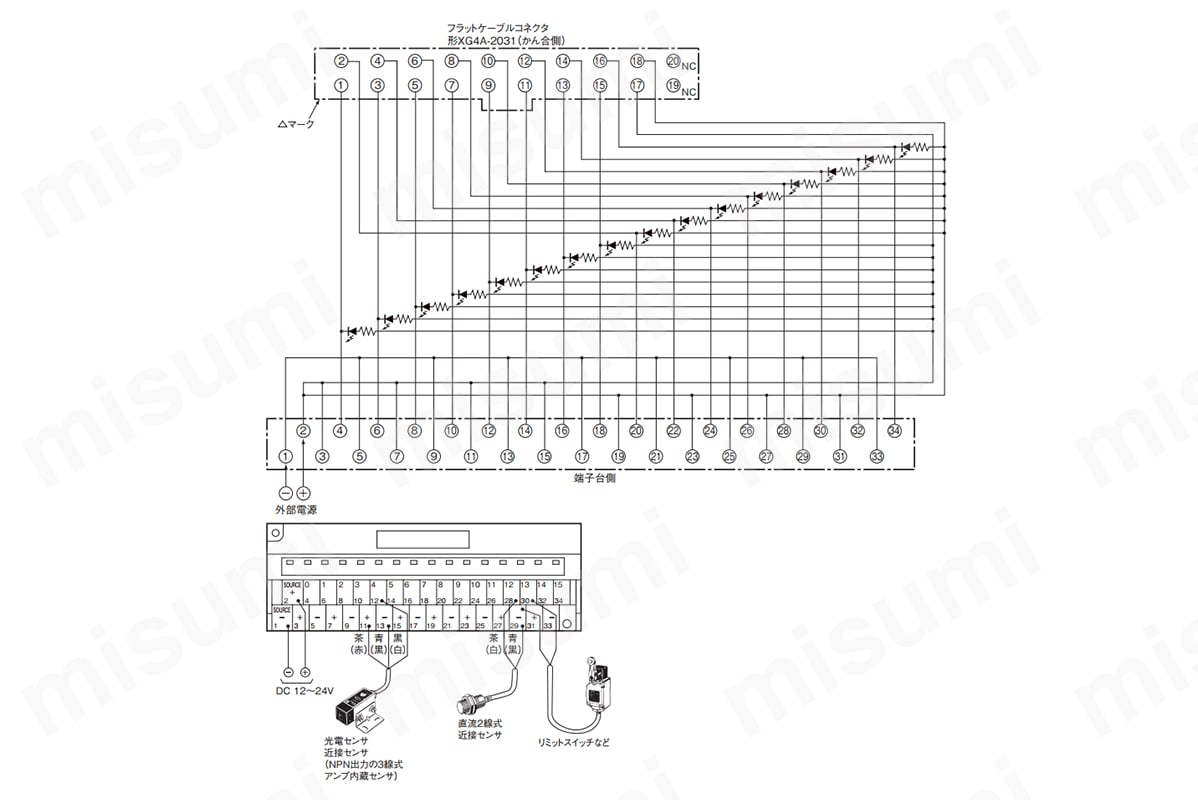

結線図

注.光電センサと近接センサはJIS規格の改定にともないリード線色が変更になりました。
（）内は旧のリード線色です。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

XW2C-20G5-IN16

1個

5,745円

3,568円

( 3,925円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

電源コモン端子と動作表示LEDを搭載し、入力機器との制御盤内の省配線を実現 。
【特長】
・入力機器用電源コモン端子を装備
・入力信号のON、OFFが一目でわかるLEDつき
・DINレール、ねじ取りつけ共用タイプ
・専用接続ケーブルを準備（別売）
【用途】
・制御盤内での省配線化の際に使用
