オムロン

オムロン

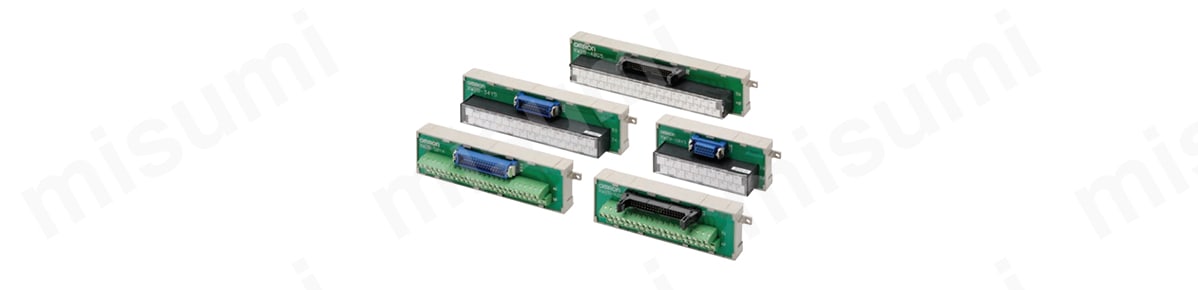

コネクタ端子台変換ユニット XW2B（スルータイプ）

コネクタ端子台変換ユニット XW2B（スルータイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
3,689円 ～ 10,067円
税込価格
4,058円 ～ 11,074円

コネクタと端子台の変換を容易にし、制御盤内の省配線を実現。【特長】・DINレー...

詳細情報を確認する

  • 取付方法：
    その他
  • 寸法 奥行き(mm)：
    45
  • 取付方法詳細：
    DINレール/ねじ止め取付け共用
  • 定格電圧(V)(V)：
    AC125
  • 定格電流(A)：
    1

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番

未確定2件の候補があります。

Loading...

商品情報

DINレール取りつけ、ねじ取りつけの両方に対応できるコネクタ端子台

コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタ、 端子台はM3ねじタイプとM3.5ねじタイプで選択可能。

コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタ、 端子台はM3ねじタイプとM3.5ねじタイプで選択可能。

コネクタ端子台変換ユニット（スタンダードタイプ）XW2B（スタンダードタイプ）の仕様について

種類フラットケーブルコネクタタイプ
形XW2B-□□G□		多極角形コネクタタイプ
形XW2B-□□Y□
定格電流1A
定格電圧AC125V
絶縁抵抗100MΩ以上（DC500Vにて）
耐電圧AC500V 1min（リーク電流1mA以下）
使用周囲温度0～＋55℃

この商品の外形図と寸法

（単位：mm）

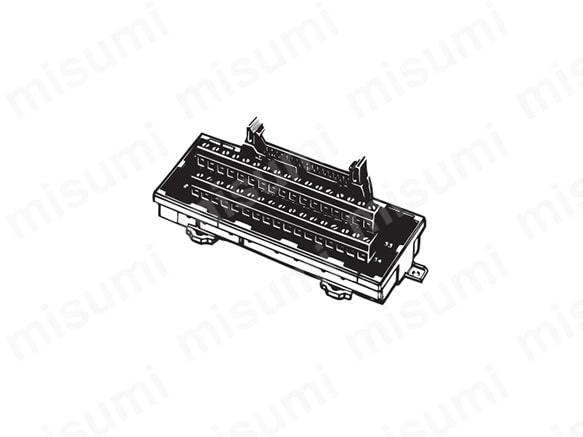

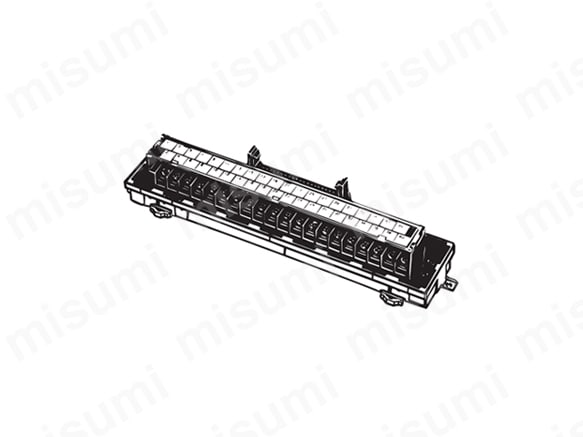

フラットケーブルコネクタタイプ（M3ねじ端子台つき）の外観図

フラットケーブルコネクタタイプ（M3ねじ端子台つき）の外観図

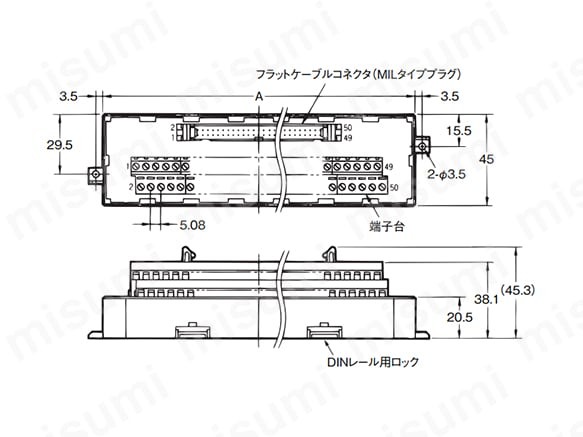

フラットケーブルコネクタタイプ（M3ねじ端子台つき）の寸法図

寸法図

形式極数A寸法（mm）使用コネクタ形式 *
形XW2B-20G42067.5形XG4A-2031
形XW2B-34G434112.5形XG4A-3431
形XW2B-40G440135.0形XG4A-4031
形XW2B-50G450157.5形XG4A-5031
形XW2B-60G460180.0形XG4A-6031
  • ※ フラットケーブルコネクタの極性スロット数は1です。

注）端子台のピッチは5.08mmです。電線は0.3～1.25mm2（AWG22～16）をお使いください。電線挿入口は1.8（縦）×2.5（横）mmです。

（単位：mm）

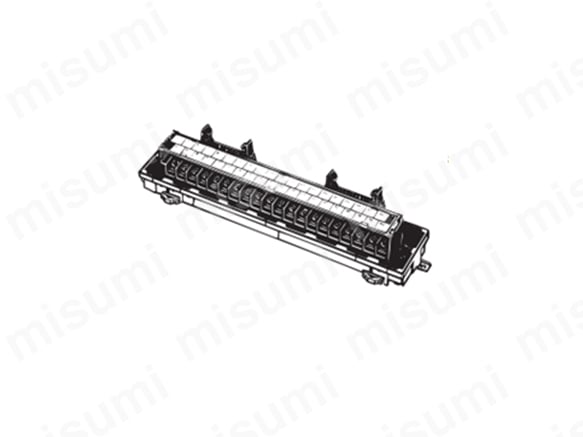

フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の外観図

フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の外観図

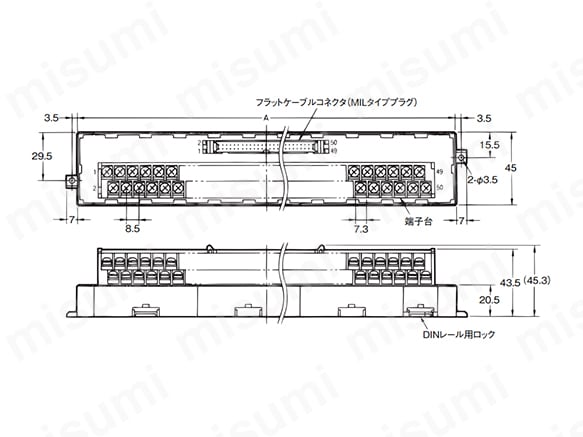

フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の寸法図

寸法図

形式極数A寸法（mm）使用コネクタ形式 *
形XW2B-20G520112.5形XG4A-2031
形XW2B-34G534180.0形XG4A-3431
形XW2B-40G540202.5形XG4A-4031
形XW2B-50G550247.5形XG4A-5031
形XW2B-60G560292.5形XG4A-6031
  • ※ フラットケーブルコネクタの極性スロット数は1です。

注）端子台のピッチは8.5mmです。

（単位：mm）

多極角形コネクタプラグタイプ（M3ねじ端子台つき）の外観図

多極角形コネクタプラグタイプ（M3ねじ端子台つき）の外観図

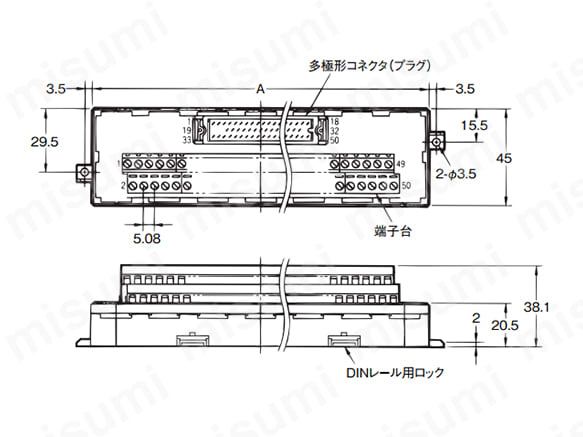

多極角形コネクタプラグタイプ（M3ねじ端子台つき）の寸法図

寸法図

形式極数A寸法（mm）使用コネクタ形式
形XW2B-50Y450157.5MR-50RMD2

注）端子台のピッチは5.08mmです。電線は0.3～1.25mm2（AWG22～16）をお使いください。電線挿入口は1.8（縦）×2.5（横）mmです。

（単位：mm）

ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの外観図

ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの外観図

ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの寸法図

寸法図

（単位：mm）

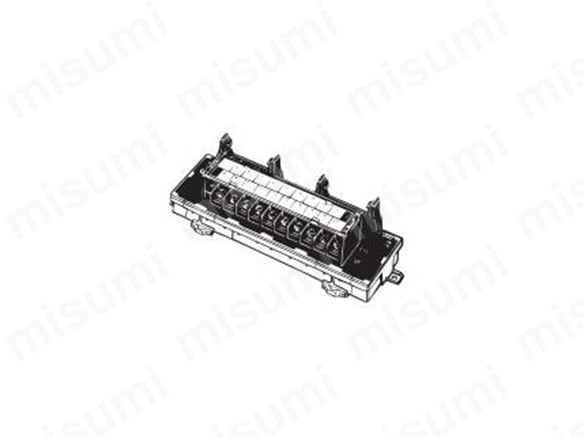

ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの外観図

ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの外観図

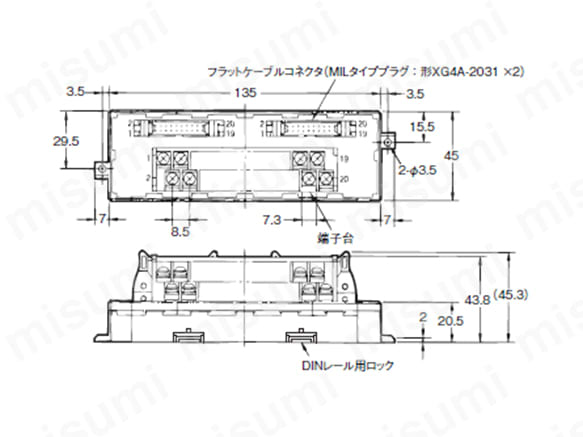

ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの寸法図

寸法図

（単位：mm）

多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の外観図

多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の外観図

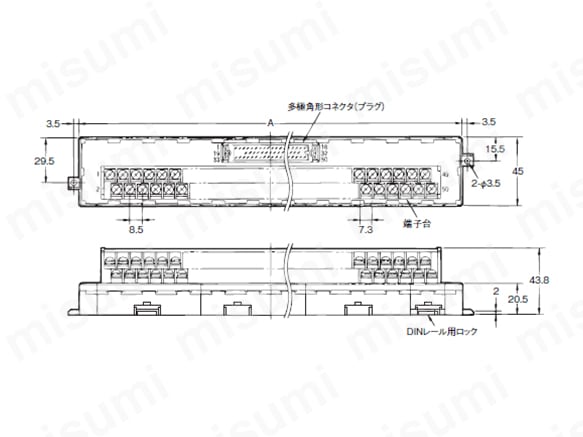

多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の寸法図

寸法図

形式極数A寸法（mm）使用コネクタ形式
形XW2B-50Y550247.5MR-50RM02

注）端子台のピッチは8.5mmです。

型番リスト

表示件数:
  1. 1
型番
コネクタ
極数(極)
端子間ピッチ(mm)
寸法 縦(mm)
寸法 横(mm)
実装コネクタ
実装コネクタ形式(PLC側）
実装コネクタ プラグ/ソケット
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
MILコネクタ
20
5.08
38.1
67.5
-
XG4A-2031
プラグ(オス)
-

1個

3,689円( 4,058円 )

在庫品1日目

当日出荷可能

-
50
8.5
43.8
247.5
多極角形コネクタ
MR-50RMD2
プラグ(オス)
10

1個

10,067円( 11,074円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

コネクタと端子台の変換を容易にし、制御盤内の省配線を実現。
【特長】
・DINレール取りつけ、ねじ取りつけの両方に対応可能。
・コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタを標準化。
・端子台はM3ねじタイプとM3.5ねじタイプを品揃え。
・プログラマブルコントローラ専用。
・コネタク接続ケーブルを準備（別売）。
【用途】
・装置、盤の小型化に最適。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
