渡辺電機工業

渡辺電機工業

BESM対応デマンドコントローラ WTM-DMD6Vシリーズ

BESM対応デマンドコントローラ WTM-DMD6Vシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
146,300円 ～ 147,276円
税込価格
160,930円 ～ 162,004円

渡辺電機工業製デマンドコントローラ。デマンド機能の他、RS-485のマスタ器と...

詳細情報を確認する

  • 種類：
    デマンド関連
  • 商品名称：
    BEMS対応デマンドコントローラ
  • 電源(V)：
    AC100～240
  • 機能：
    BEMS対応（BASS収集）

型番

未確定2件の候補があります。

Loading...

商品情報

BEMS対応デマンドコントローラ （Modbusマスタ機能付）の仕様

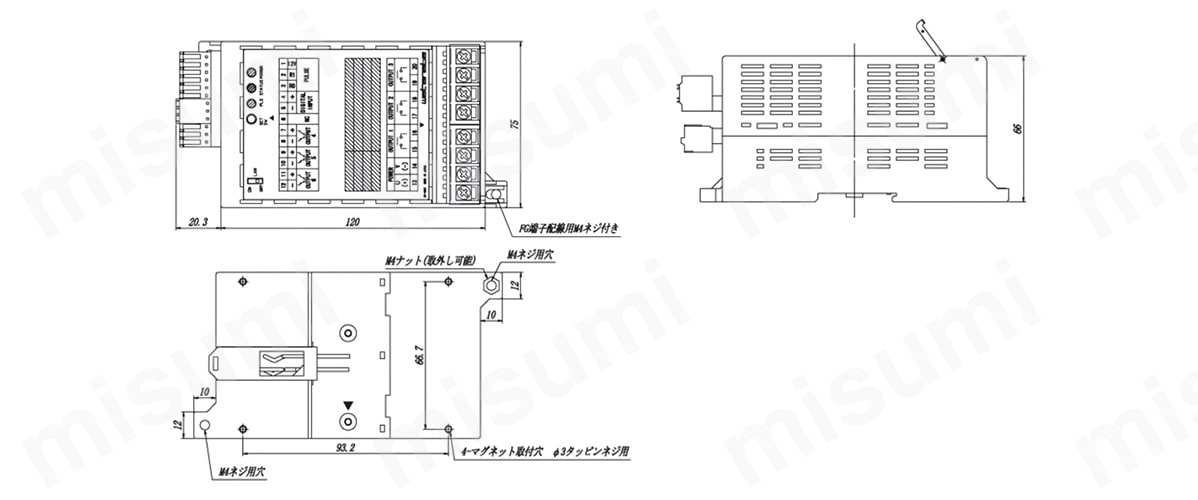

外形寸法図

外形寸法図

入力信号・デマンドパルス×1点
専用パルスピックセンサ（CTF-05K, CTF-05M）を接続
・電力量パルス×1点
無電圧接点またはオープンコレクタ
出力信号・制御信号×3点
リレー接点出力･･･AC250V 1A／DC30V 1A
・警報信号×3点
オープンコレクタ･･･DC30V 50mA
通信LAN
RS-485（Modbus RTU）
電源AC100～240V
耐電圧AC2000V
質量（重量）約350g
外形寸法（HWD）123×75×66mm
使用温湿度-5～+55℃
90%RH以下

端子配列

端子配列説明図

端子配列説明図

上面

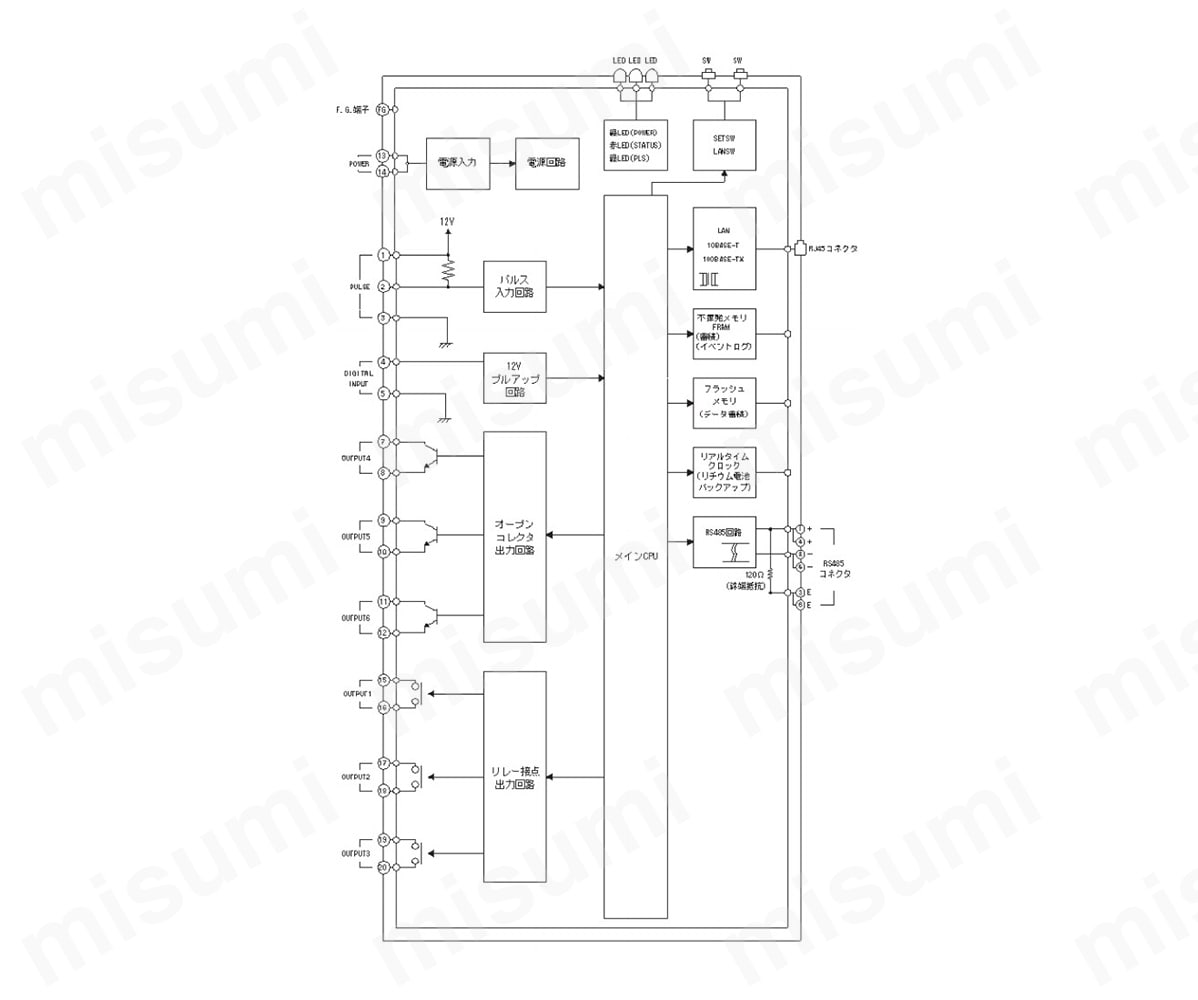

回路ブロック図

回路ブロック図

回路ブロック図

記号内容
1PULSE+12Vパルスピックセンサ信号入力
2R1
3R0
4INPUT+デジタル入力
5-
6NC接続しない
7OUTPUT4+オープンコレクタ出力1ch
8-
9OUTPUT5+オープンコレクタ出力2ch
10-
11OUTPUT6+オープンコレクタ出力3ch
12-
1RS485
（※）		+RS485通信
3-
5E
2+
4-
6E
下面
記号内容
13POWERU制御電源
14V
15OUTPUT1 リレー出力1ch
16
17OUTPUT2リレー出力2ch
18
19OUTPUT3リレー出力3ch
20
F.G.F.G.端子

開発秘話



“手軽に安価にコンパクトに”を目指して開発したデマンドコントローラも、初期型のリリース後、お客様の声にお応えして現在のモデルに進化を遂げました。本製品はデマンド履歴のCSV出力に加えて、無償ソフト“エコノ見分録”にも対応しています。

型番リスト

表示件数:
  1. 1
型番
検査成績書
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
なし

1個

146,300円( 160,930円 )

19日目

付き

1個

147,276円( 162,004円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

渡辺電機工業製デマンドコントローラ。デマンド機能の他、RS-485のマスタ器として計測データをBEMSサーバに送信可能。
【特長】
・パルスピックアップセンサと直接接続が可能。50,000/kWhの直接入力、DC12Vの電源供給に対応。
・デマンド予測を行い、機器をON／OFF制御。警報信号3点＋制御信号3点の出力を実装。
・インターネット経由でサーバにデータ送信が可能。
・Web画面やCSVファイルによる簡単設定。
・計測データの蓄積＆CSVファイルによる出力が可能。
・RS485マスタモジュール機能Slave機器を最大31台まで接続可能。
・パソコンやスマートフォンからデマンドグラフをリアルタイムにモニタリング。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
