タカチ電機工業

ネットワークケース PFシリーズ

Name: ネットワークケース PFシリーズ
Brand: タカチ電機工業
SKU: 222005614912
Rating: 4.1 (7 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

SALE 2025/03/31まで
一部当日出荷可能

評価 4.1平均満足度4.1 この商品のレビューをみる（7件）この商品のFAQをみる(1件)

通常価格(税別): 297円～ 4,340円特別価格

税込価格: 327円～ 4,774円特別価格

無線LANやWiFiのケースにも使用できるフラットなデザインのプラケース。【特...

詳細情報を確認する

端子台有無：

端子台無し
材質：

樹脂
穴加工対応：

特注のみ対応
形状：

指定なし
設置：

屋内
基板・中板：

無
保護機能（耐環境性）：

無
代表規格：

なし

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定79件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

卓上や壁面設置に利用可能な難燃性パネルプラスチックケース

フラットデザインを採用し、パネル面がすっきり。

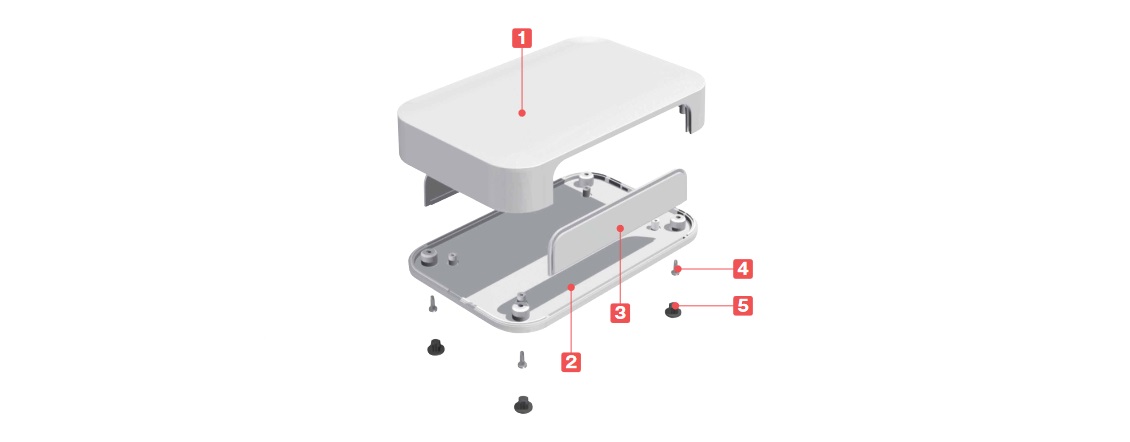

PF型パネルプラスチックケースの構成内容について

No.	名称	個数	材質	色/表面処理
1	カバー	1	難燃性ABS樹脂（UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
2	ベース	1	難燃性ABS樹脂（UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
3	パネル	2	難燃性ABS樹脂（UL94V-0 主成分）	オフホワイト・ダークグレー/シボ
4	取付ビス（ナベタッピング）	4	鉄	ニッケルメッキ
5	差込式ゴム足	4	エラストマ（UL94HB）	ダークグレー

PF8-□-5、PF8-□-8、PF8-3-13には差込式ゴム足は付属していません。

製品仕様

色記号	ケース	ゴム足
W	オフホワイト	ダークグレー
D	ダークグレー	ダークグレー

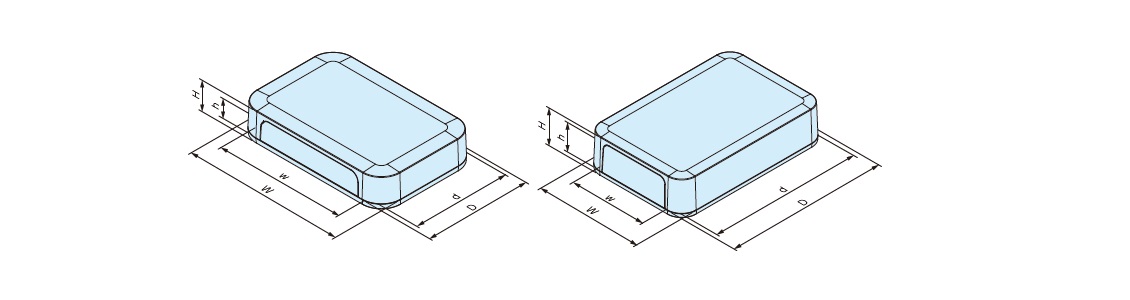

この商品の外形図

PF型パネルプラスチックケースの寸法図。

ご注文の際には型番末尾□に色記号をつけてください。

型番		外形寸法			有効寸法（内部）			自重（g）
●オフホワイト	●ダークグレー	W	H	D	w	h	d	自重（g）
PF8-2-5W	PF8-2-5D	80	22.5	50	55.5	13.5	42.8	36.2
PF8-2-8W	PF8-2-8D	80	22.5	80	55.5	13.5	72.8	53.3
PF8-3-5W	PF8-3-5D	80	30	50	55.5	21	42.3	41.6
PF8-3-8W	PF8-3-8D	80	30	80	55.5	21	72.3	60.1
PF8-3-13W	PF8-3-13D	80	30	125	55.5	21	117.3	87.3
PF10-2-7W	PF10-2-7D	100	22.5	67	67.4	11.1	58.4	60
PF10-2-10W	PF10-2-10D	100	22.5	100	67.4	11.1	91.4	82.9
PF10-2-15W	PF10-2-15D	100	22.5	150	67.4	11.1	141.4	120.2
PF10-4-7W	PF10-4-7D	100	35	67	67.4	23.6	57.5	65
PF10-4-10W	PF10-4-10D	100	35	100	67.4	23.6	90.5	97.1
PF10-4-15W	PF10-4-15D	100	35	150	67.4	23.6	140.5	132.6
PF10-6-15W	PF10-6-15D	100	55	150	67.4	43.6	139.1	169.1
PF13-3-9W	PF13-3-9D	125	25	85	92.4	13.5	76.2	90.8
PF13-3-13W	PF13-3-13D	125	25	125	92.4	13.5	116.2	127.5
PF13-3-19W	PF13-3-19D	125	25	190	92.4	13.5	181.2	186.8
PF13-4-9W	PF13-4-9D	125	40	85	92.4	28.5	75.2	108.4
PF13-4-13W	PF13-4-13D	125	40	125	92.4	28.5	115.2	151.4
PF13-4-19W	PF13-4-19D	125	40	190	92.4	28.5	180.2	214.9
PF13-6-19W	PF13-6-19D	125	60	190	92.4	48.5	178.8	250.4
PF15-3-10W	PF15-3-10D	150	30	100	112.4	17.8	90	145.5
PF15-3-15W	PF15-3-15D	150	30	150	112.4	17.8	140	207.5
PF15-5-10W	PF15-5-10D	150	45	100	112.4	32.8	88.9	166
PF15-5-15W	PF15-5-15D	150	45	150	112.4	32.8	138.9	233.5
PF18-4-12W	PF18-4-12D	175	35	120	132.4	22.4	110.3	188.7
PF18-4-18W	PF18-4-18D	175	35	175	132.4	22.4	165.3	266.8
PF18-5-12W	PF18-5-12D	175	50	120	132.4	37.4	109.3	213.6
PF18-5-18W	PF18-5-18D	175	50	175	132.4	37.4	164.3	302.1
PF20-4-13W	PF20-4-13D	200	40	135	151.6	27.3	124.4	264
PF20-4-20W	PF20-4-20D	200	40	200	151.6	27.3	189.4	368.5
PF20-6-13W	PF20-6-13D	200	60	135	151.6	47.3	123	302.5
PF20-6-20W	PF20-6-20D	200	60	200	151.6	47.3	188	417
PF24-4-17W	PF24-4-17D	240	42.5	165	187.6	29.5	154.5	370.4
PF24-4-24W	PF24-4-24D	240	42.5	240	187.6	29.5	229.5	521.4
PF24-6-17W	PF24-6-17D	240	60	165	187.6	47	153.2	408.8
PF24-6-24W	PF24-6-24D	240	60	240	187.6	47	228.2	568.7
PF28-5-20W	PF28-5-20D	280	45	200	223.6	31.4	189.3	564.1
PF28-7-20W	PF28-7-20D	280	65	200	223.6	51.4	187.9	618.4
PF28-9-20W	PF28-9-20D	280	90	200	223.6	76.4	186.2	709.2
PF32-5-23W	PF32-5-23D	320	45	225	259.6	31.3	214.3	697.1
PF32-7-23W	PF32-7-23D	320	70	225	259.6	56.3	212.6	782.1
PF32-10-23W	PF32-10-23D	320	100	225	259.6	86.3	210.5	899.8

※ H寸法にゴム足高さは含まれていません。（ゴム足高さ+2mm）

この商品の使用例

無線LAN通信機。

WIFIアクセスポイント。

産業用通信器。

型番リスト

表示件数:

型番	外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

PF8-2-5D	80	22.5	50	ダークグレー	-	1個	297円( 327円 )	2日目
PF8-2-5W	80	22.5	50	オフホワイト	-	1個	297円( 327円 )	2日目
PF8-2-8D	80	22.5	80	ダークグレー	-	1個	367円( 404円 )	2日目
PF8-2-8W	80	22.5	80	オフホワイト	-	1個	367円( 404円 )	2日目
PF8-3-5D	80	30	50	ダークグレー	-	1個	325円( 358円 )	2日目
PF8-3-5W	80	30	50	オフホワイト	-	1個	325円( 358円 )	2日目
PF8-3-8D	80	30	80	ダークグレー	-	1個	395円( 435円 )	2日目
PF8-3-8W	80	30	80	オフホワイト	-	1個	395円( 435円 )	2日目
PF8-3-13D	80	30	125	ダークグレー	-	1個	580円( 638円 )	2日目
PF8-3-13W	80	30	125	オフホワイト	-	1個	580円( 638円 )	2日目
PF10-2-7D	100	22.5	67	ダークグレー	10	1個	619円( 681円 )	2日目
PF10-2-7W	100	22.5	67	オフホワイト	10	1個	619円( 681円 )	2日目
PF10-2-10D	100	22.5	100	ダークグレー	-	1個	736円( 810円 )	2日目
PF10-2-10W	100	22.5	100	オフホワイト	10	1個	737円( 811円 )	2日目
PF10-2-15D	100	22.5	150	ダークグレー	10	1個	911円( 1,002円 )	2日目
PF10-2-15W	100	22.5	150	オフホワイト	10	1個	911円( 1,002円 )	2日目
PF10-4-7D	100	35	67	ダークグレー	10	1個	666円( 733円 )	2日目
PF10-4-7W	100	35	67	オフホワイト	10	1個	666円( 733円 )	2日目
PF10-4-10D	100	35	100	ダークグレー	-	1個	786円 589円 ( 648円 )	在庫品1日目当日出荷可能
PF10-4-10W	100	35	100	オフホワイト	-	1個	784円( 862円 )	2日目
PF10-4-15D	100	35	150	ダークグレー	10	1個	1,050円( 1,155円 )	2日目
注文停止中 PF10-4-15W	100	35	150	オフホワイト	10	1個	1,042円 497円 ( 547円 )	-
PF10-6-15D	100	55	150	ダークグレー	-	1個	1,184円( 1,302円 )	2日目
PF10-6-15W	100	55	150	オフホワイト	10	1個	1,208円( 1,329円 )	2日目
PF13-3-9D	125	25	85	ダークグレー	-	1個	826円( 909円 )	2日目
PF13-3-9W	125	25	85	オフホワイト	10	1個	825円( 908円 )	2日目
PF13-3-13D	125	25	125	ダークグレー	10	1個	976円( 1,074円 )	2日目
PF13-3-13W	125	25	125	オフホワイト	10	1個	1,022円( 1,124円 )	2日目
PF13-3-19D	125	25	190	ダークグレー	10	1個	1,246円( 1,371円 )	2日目
PF13-3-19W	125	25	190	オフホワイト	10	1個	1,246円( 1,371円 )	2日目
PF13-4-9D	125	40	85	ダークグレー	-	1個	830円( 913円 )	2日目
PF13-4-9W	125	40	85	オフホワイト	10	1個	835円( 919円 )	2日目
PF13-4-13D	125	40	125	ダークグレー	10	1個	1,102円( 1,212円 )	2日目
PF13-4-13W	125	40	125	オフホワイト	-	1個	1,081円( 1,189円 )	2日目
PF13-4-19D	125	40	190	ダークグレー	10	1個	1,478円( 1,626円 )	2日目
PF13-4-19W	125	40	190	オフホワイト	-	1個	1,478円( 1,626円 )	2日目
PF13-6-19D	125	60	190	ダークグレー	10	1個	1,563円( 1,719円 )	2日目
PF13-6-19W	125	60	190	オフホワイト	-	1個	1,613円( 1,774円 )	2日目
PF15-3-10D	150	30	100	ダークグレー	10	1個	900円 471円 ( 518円 )	在庫品1日目当日出荷可能
PF15-3-15D	150	30	150	ダークグレー	-	1個	1,264円( 1,390円 )	2日目
PF15-3-15W	150	30	150	オフホワイト	-	1個	1,288円( 1,417円 )	在庫品1日目当日出荷可能
PF15-5-10D	150	45	100	ダークグレー	10	1個	1,059円( 1,165円 )	2日目
PF15-5-10W	150	45	100	オフホワイト	10	1個	1,064円( 1,170円 )	2日目
PF15-5-15D	150	45	150	ダークグレー	10	1個	1,318円( 1,450円 )	2日目
PF15-5-15W	150	45	150	オフホワイト	10	1個	1,325円( 1,458円 )	2日目
PF18-4-12D	175	35	120	ダークグレー	10	1個	1,376円( 1,514円 )	2日目
PF18-4-12W	175	35	120	オフホワイト	-	1個	1,339円( 1,473円 )	2日目
PF18-4-18D	175	35	175	ダークグレー	10	1個	1,620円( 1,782円 )	2日目
PF18-4-18W	175	35	175	オフホワイト	-	1個	1,662円 914円 ( 1,005円 )	在庫品1日目当日出荷可能
PF18-5-12D	175	50	120	ダークグレー	-	1個	1,466円( 1,613円 )	2日目
PF18-5-12W	175	50	120	オフホワイト	10	1個	1,467円 1,173円 ( 1,290円 )	在庫品1日目当日出荷可能
PF18-5-18D	175	50	175	ダークグレー	10	1個	2,024円( 2,226円 )	2日目
PF18-5-18W	175	50	175	オフホワイト	10	1個	1,985円( 2,184円 )	2日目
PF20-4-13D	200	40	135	ダークグレー	10	1個	1,586円( 1,745円 )	2日目
PF20-4-13W	200	40	135	オフホワイト	10	1個	1,587円( 1,746円 )	2日目
PF20-4-20D	200	40	200	ダークグレー	-	1個	2,067円 970円 ( 1,067円 )	在庫品1日目当日出荷可能
PF20-4-20W	200	40	200	オフホワイト	10	1個	2,066円( 2,273円 )	2日目
PF20-6-13D	200	60	135	ダークグレー	10	1個	1,688円( 1,857円 )	2日目
PF20-6-13W	200	60	135	オフホワイト	10	1個	1,682円( 1,850円 )	2日目
PF20-6-20D	200	60	200	ダークグレー	10	1個	2,233円( 2,456円 )	2日目

詳細情報

基本情報

基本情報

無線LANやWiFiのケースにも使用できるフラットなデザインのプラケース。
【特長】
・難燃性ABS（UL94V-0）製で、オフホワイト・ダークグレーの2色が選択可能です
・基板取付用のボスが付いています
・パネル面に段差が無いフラットデザインのプラスチックケースです
【用途】
・卓上使用、壁面取付に適したすっきりとしたデザインのケースです
・通信機・測定器・コントローラー等、様々な機器にご利用頂けます

(i)ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品ネットワークケース PFシリーズ	壁付ネットワークケース PFFシリーズ	プラスチックケース HMKシリーズ	ポータブル防水ケース WCシリーズ	防水傾斜プラスチックケース WSCシリーズ	シェルタイプケース GLシリーズ樹脂	KW型プラスチックケース	SY型プラスチックケース	難燃型プラスチックケース SS-Nシリーズ	PB型透明プラスチックケース	WC型ポータブル防水ケース	LM型電池ボックス付ケース	TW汎用型プラスチックケース
メーカー	タカチ電機工業	タカチ電機工業	摂津金属工業	タカチ電機工業	タカチ電機工業	摂津金属工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業	タカチ電機工業
通常価格	297円～	617円～	1,403円	834円～	1,870円～	4,171円	139円	1,276円～	537円～	84円～	893円	1,109円～	190円～
通常出荷日	在庫品1日目～当日出荷可能	2日目	在庫品1日目当日出荷可能	2日目	2日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	2日目	2日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能
端子台有無	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し	端子台無し
材質	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂	樹脂
穴加工対応	特注のみ対応	特注のみ対応	非対応	特注のみ対応	特注のみ対応	非対応	特注のみ対応	特注のみ対応	特注のみ対応	特注のみ対応	特注のみ対応	特注のみ対応	特注のみ対応
形状	指定なし	指定なし	パネル型	指定なし	サッシ型	指定なし	指定なし	コの字型	コの字型	指定なし	指定なし	パネル型	指定なし
設置	屋内	屋内	屋内	屋内・屋外兼用	屋内・屋外兼用	屋内	屋内	屋内	屋内	屋内	屋内・屋外兼用	屋内	屋内

back next

ネットワークケース PFシリーズのレビュー

評価 4.1 平均満足度：4.1 7件のレビュー

星５

43%
星４

29%
星３

29%
星２

0%
星１

0%

レビューを書く

カスタム製品のケース

評価 5.0満足度：5.02022/04/01

このシリーズはサイドに薄い蓋が付いているタイプで、この部分を自分で加工がしやすく、使いやすいと思います。

もっと読む閉じる

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

基板ボックスに使用

評価 4.0満足度：4.02022/02/22

在庫品のためすぐに手に入るので良かったです。
また、追加工対応もあるので、カスタム品にも対応でき使用の幅が広がります。

もっと読む閉じる

0人が参考にしています。

中継BOXとして

評価 4.0満足度：4.02021/03/15

タカチはいろいろなサイズ、形状の汎用ケースの品揃えが豊富なので、重宝しています。今回は機器間に信号変換基板を中継させるためのBOXとして使用しました。好きに穴を開けてコネクタを付けたり用途色々です。

もっと読む閉じる

0人が参考にしています。

電子工作（LED表示）の為

評価 3.0満足度：3.02020/12/17

横幅は問題なしでしたが基板の部品高さが高かったので、きちんと計測してから購入すれば良かったと反省です。
加工がしやすい点は、いいと思います。

もっと読む閉じる

0人が参考にしています。

制御基板の内臓と中継に使用

評価 3.0満足度：3.02019/11/27

中に基板を付けるダボがあり、基板を取り付けやすい。信号の出力は横の窓を加工して取り出している。開けるのにビス穴が下からになっているので、何かに取り付けると、開けにくい。

もっと読む閉じる

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q 基板取付ボスの高さは変えられますか？: A

オプション品のタッピングスペーサーTPSシリーズで手軽に高さ調整が可能です。

プラボックスカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

ミスミ

【穴加工対応】プラスチック固定サイズボックス小型防水（スクリュー止め式） KBOXDSシリーズ

評価 3.4

通常価格(税別)： 2,816円～

通常出荷日：在庫品1日目

当日出荷可能
タカチ電機工業

【穴加工対応】SPCM型防水・防塵ポリカーボネートボックス

評価 4.5

通常価格(税別)： 1,569円～

通常出荷日： 2日目
タカチ電機工業

BCAP型防水・防塵開閉式ABSプラボックス

評価 4.5

通常価格(税別)： 1,067円～

通常出荷日：在庫品1日目～

当日出荷可能
タカチ電機工業

TMB型ターミナルボックス

評価 4.6

通常価格(税別)： 946円～

通常出荷日：在庫品1日目～

当日出荷可能
タカチ電機工業

BCAS型防水・防塵プルボックス

評価 4.4

通常価格(税別)： 730円～

通常出荷日：在庫品1日目～

当日出荷可能
ミスミ

【穴加工対応】プラスチック固定サイズコントロールボックス大型防水 KBOXDSシリーズ

評価 3.0

通常価格(税別)： 9,675円～

通常出荷日：在庫品1日目

当日出荷可能
東洋技研

中継 BOXTCシリーズ

評価 5.0

通常価格(税別)： 2,043円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

プラスチック製端子台ボックス BOXTMシリーズ

評価 4.3

通常価格(税別)： 2,561円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

【穴加工対応】プラスチック固定サイズコントロールボックス（ノックアウト穴） SPCMシリーズ

評価 4.2

通常価格(税別)： 1,425円～

通常出荷日： 2日目～
タカチ電機工業

【穴加工対応】SW汎用型プラスチックケース

評価 4.7

通常価格(税別)： 139円～

通常出荷日：在庫品1日目～

当日出荷可能
