ヒートシンクアルミケース EXHシリーズ

ヒートシンクアルミケース EXHシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,296円 ～ 28,537円  特別価格
税込価格
2,526円 ～ 31,391円  特別価格

【特長】・上面がヒートシンク形状で、効率良く放熱が出来る形状の熱対策アルミケー...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 2025年4月よりメーカー塗装業者移管に伴い、製品の色味に若干の差異が生じます。ご了承いただきますようお願い申し上げます。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定64件の候補があります。

Loading...

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

上面がヒートシンク形状のアルミケース

全64サイズ、色仕様は2タイプの組み合わせにより選択可能。

この商品の外形図

下記図面は代表共通図です。

※c＝カバー長さ

EXH8-□：六角穴付皿M2.5×8×8本

EXH11-□、14-□：六角穴付皿M3×8×8本

EXH19-□：六角穴付皿M4×10×8本

EXH23-□、29-□：六角穴付皿M5×10×8本

六角レンチ

この商品の規格表

EXHシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。

型番外形寸法有効寸法（内部）※熱抵抗値
（℃/W）
WHDabc
EXH8-3-6□□80.630.7606615567.32
EXH8-3-9□□80.630.7906615865.65
EXH8-3-12□□80.630.712066151164.72
EXH8-4-6□□80.640.7606625567.32
EXH8-4-9□□80.640.7906625865.65
EXH8-4-12□□80.640.712066251164.72
EXH8-6-6□□80.655.7606640567.32
EXH8-6-9□□80.655.7906640865.65
EXH8-6-12□□80.655.712066401164.72
EXH11-3-8□□10631.17888.514744.82
EXH11-3-12□□10631.111888.5141143.72
EXH11-3-16□□10631.116488.5141603.03
EXH11-5-8□□10646.17888.529744.82
EXH11-5-12□□10646.111888.5291143.72
EXH11-5-16□□10646.116488.5291603.03
EXH11-6-8□□10661.17888.544744.82
EXH11-6-12□□10661.111888.5441143.72
EXH11-6-16□□10661.116488.5441603.03
EXH14-4-10□□14136.197101.824.3933.4
EXH14-4-14□□14136.1137101.824.31332.75
EXH14-4-19□□14136.1187101.824.31832.27
EXH14-5-10□□14151.197101.839.3933.4
EXH14-5-14□□14151.1137101.839.31332.75
EXH14-5-19□□14151.1187101.839.31832.27
EXH14-7-10□□14171.197101.859.3933.4
EXH14-7-14□□14171.1137101.859.31332.75
EXH14-7-19□□14171.1187101.859.31832.27
EXH14-9-10□□14191.197101.879.3933.4
EXH14-9-14□□14191.1137101.879.31332.75
EXH14-9-19□□14191.1187101.879.31832.27
EXH19-4-13□□186.543.512513126.81201.92
EXH19-4-18□□186.543.517713126.81721.56
EXH19-4-23□□186.543.523013126.82251.32
EXH19-4-29□□186.543.528513126.82801.15
EXH19-6-13□□186.561.512513144.81201.92
EXH19-6-18□□186.561.517713144.81721.56
EXH19-6-23□□186.561.523013144.82251.32
EXH19-6-29□□186.561.528513144.82801.15
EXH19-8-13□□186.581.512513164.81201.92
EXH19-8-18□□186.581.517713164.81721.56
EXH19-8-23□□186.581.523013164.82251.32
EXH19-8-29□□186.581.528513164.82801.15
EXH19-11-13□□186.5106.512513189.81201.92
EXH19-11-18□□186.5106.517713189.81721.56
EXH19-11-23□□186.5106.523013189.82251.32
EXH19-11-29□□186.5106.528513189.82801.15
EXH23-5-15□□2325215317634.81471.47
EXH23-5-21□□2325221317634.82071.2
EXH23-5-27□□2325227317634.82671.03
EXH23-5-33□□2325233317634.83270.91
EXH23-8-15□□2327715317659.81471.47
EXH23-8-21□□2327721317659.82071.2
EXH23-8-27□□2327727317659.82671.03
EXH23-8-33□□2327733317659.83270.91
EXH23-10-15□□23210215317684.81471.47
EXH23-10-21□□23210221317684.82071.2
EXH23-10-27□□23210227317684.82671.03
EXH23-10-33□□23210233317684.83270.91
EXH29-8-23□□287.577.523423059.52280.97
EXH29-8-30□□287.577.530423059.52980.82
EXH29-8-38□□287.577.538423059.53780.71
EXH29-13-23□□287.5127.5234230109.52280.97
EXH29-13-30□□287.5127.5304230109.52980.82
EXH29-13-38□□287.5127.5384230109.53780.71

※熱抵抗値算出の条件

  • 自然空冷
  • フィンが地面に垂直で温度上昇60℃の時
  • 全面素子

この商品の構成内容

上カバー部と下カバー（フレーム幅140mm）にM3ナットが入るナットスライド用溝がある。

構成部品

No.名称個数材質色/表面処理
1パネル2アルミ板 A1050Pメタリックシルバー/塗装-裏面無処理・ブラックアルマイト
2ヒートシンクカバー1アルミ押出材 A6063S-T5メタリックシルバー/塗装-内面無処理・ブラックアルマイト
3下カバー1アルミ押出材 A6063S-T5メタリックシルバー/塗装-内面無処理・ブラックアルマイト
4取付ビス（六角穴付）8ステンレス無処理
5ゴム足4ポリウレタン・合成ゴムブラック

ヒートシンクカバー、下カバー寸法図はメーカーカタログのP7-71～73をご参照下さい。

ゴム足の材質は19-11までがポリウレタン、23-5からは合成ゴムです。

色仕様（下記2タイプからご選択いただけます。）

記号［S］［S］ シルバー/シルバー［B］［B］ ブラック/ブラック
色

ヒートシンク形状の特長について

使用例。 産業用ファンレスPCなど発熱の多い機器に最適。

使用例。
産業用ファンレスPCなど発熱の多い機器に最適。

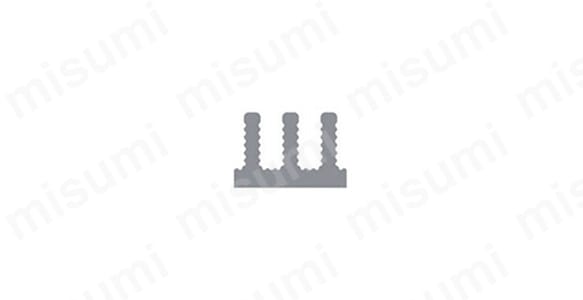

ヒートシンク部は表面積が大きくなる波打形状で、放熱効果を最大限に発揮できる形状。

ヒートシンク部は表面積が大きくなる波打形状で、放熱効果を最大限に発揮できる形状。

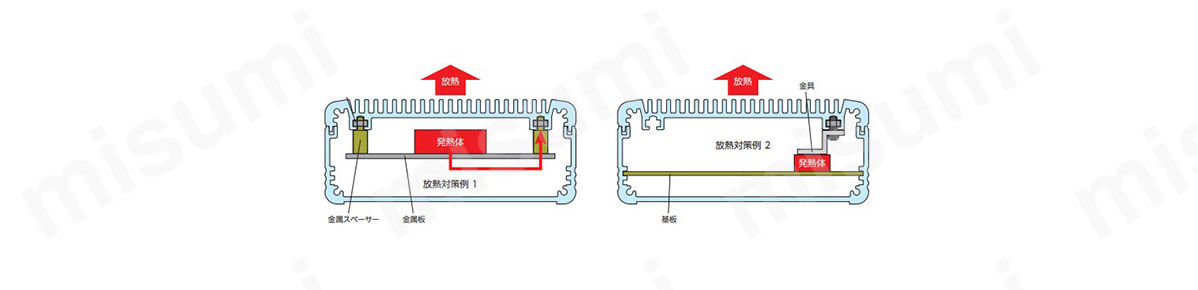

放熱対策例／ ヒートシンクカバーのスライド溝にナットを入れる事ができ、発熱体を取付けてヒートシンクから放熱させる事ができる。

放熱対策例/ヒートシンクカバーのスライド溝にナットを入れる事ができ、発熱体を取付けてヒートシンクから放熱させる事ができる。
