ワゴ

ワゴ

コネクタ付ケーブル（ストレートタイプ）

コネクタ付ケーブル（ストレートタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,876円 ～ 12,732円  特別価格
税込価格
4,264円 ～ 14,005円  特別価格

【特長】・細くて柔軟で曲げやすい！・狭いダクト内も楽々配線 WAGO PMやわ...

詳細情報を確認する

  • 種類：
    PLC-端子台間
  • コネクタ種類：
    FCN/MIL
  • コネクタメーカー：
    その他
  • コネクタ形状：
    ストレート
  • 加工方法：
    圧接
  • ケーブル形状：
    丸
  • CN1：
    メス
  • CN2：
    メス

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

型番

未確定12件の候補があります。

Loading...

外形図・規格表

型番構成（やわらかケーブル）

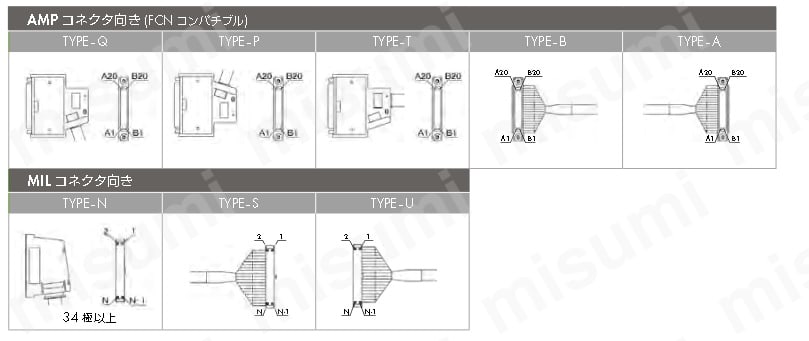

資料 1：コネクタ向きと記号




40P-40P PM やわらかケーブル シールドなし（AMP40P⇔AMP40P）
型番AMP40P–MIL40Pコネクタ種類コネクタ極数コネクタ向きやわらか
ケーブル		ケーブル長
CN1CN2CN1CN2
PM-FM40AU-F1MFM40AU○1M
PM-FM40AU-F2MFM40AU○2M
PM-FM40AU-F3MFM40AU○3M
PM-FM40AS-F1MFM40AS○1M
PM-FM40AS-F2MFM40AS○2M
PM-FM40AS-F3MFM40AS○3M
PM-FM40QS-F1MFM40QS○1M
PM-FM40QS-F2MFM40QS○2M
PM-FM40QS-F3MFM40QS○3M
PM-FM40PS-F1MFM40PS○1M
PM-FM40PS-F2MFM40PS○2M
PM-FM40PS-F3MFM40PS○3M
PM-FM40TS-F1MFM40TS○1M
PM-FM40TS-F2MFM40TS○2M
PM-FM40TS-F3MFM40TS○3M
※ストレートタイプ：A相1番とMIL 1番（▲）、B相1番とMIL 2番、…B相20番とMIL 40番を接続
※「内側」「外側」：インタフェースケーブルの極性スロット位置
※AMP40Pコネクタは富士通コンポーネント社「FCN360シリーズ」とコンパチブル


40P-40P PM やわらかケーブル シールドなし（AMP40P⇔AMP40P）
型番AMP40P–AMP40コネクタ種類コネクタ極数コネクタ向きやわらか
ケーブル		ケーブル長
CN1CN2CN1CN2
PM-FF40AB-F1MFF40AB○1M
PM-FF40AB-F2MFF40AB○2M
PM-FF40AB-F3MFF40AB○3M
PM-FF40QB-F1MFF40QB○1M
PM-FF40QB-F2MFF40QB○2M
PM-FF40QB-F3MFF40QB○3M
PM-FF40PB-F1MFF40PB○1M
PM-FF40PB-F2MFF40PB○2M
PM-FF40PB-F3MFF40PB○3M
PM-FF40TB-F1MFF40TB○1M
PM-FF40TB-F2MFF40TB○2M
PM-FF40TB-F3MFF40TB○3M
※ストレートタイプ：A相1番とA相1番、B相1番とB相2番、…B相20番とB相20番を接続
※AMP40Pコネクタは富士通コンポーネント社「FCN360シリーズ」とコンパチブル


40P-40P PM やわらかケーブル シールドなし（MIL40P⇔MIL40P）
型番インタフェースケーブル形状コネクタ種類コネクタ極数コネクタ向きやわらか
ケーブル		ケーブル長
CN1CN2CN1CN2
PM-MM40SU-F1MMM40SU○1M
PM-MM40SU-F2MMM40SU○2M
PM-MM40SU-F3MMM40SU○3M
※ストレートタイプ：1番と1番、2番と2番、…40番と40番を接続
※「内側」「外側」：インタフェースケーブルの極性スロット位置


34P-34P PM やわらかケーブル シールドなし（MIL34P⇔MIL34P）
型番インタフェースケーブル形状コネクタ種類コネクタ極数コネクタ向きやわらか
ケーブル		ケーブル長
CN1CN2CN1CN2
PM-MM34SU-F1MMM34SU○1M
PM-MM34SU-F2MMM34SU○2M
PM-MM34SU-F3MMM34SU○3M
※ストレートタイプ：1番と1番、2番と2番、…34番と34番を接続
※「内側」「外側」：インタフェースケーブルの極性スロット位置


20P-20P PM やわらかケーブル シールドなし（MIL20P⇔MIL20P）
型番インタフェースケーブル形状コネクタ種類コネクタ極数コネクタ向きやわらか
ケーブル		ケーブル長
CN1CN2CN1CN2
PM-MM20UU-F1MMM20UU○1M
PM-MM20UU-F2MMM20UU○2M
PM-MM20UU-F3MMM20UU○3M
PM-MM20SU-F1MMM20SU○1M
PM-MM20SU-F2MMM20SU○2M
PM-MM20SU-F3MMM20SU○3M
※ストレートタイプ：1番と1番、2番と2番、…20番と20番を接続
※「内側」「外側」：インタフェースケーブルの極性スロット位置

型番リスト

表示件数:
  1. 1
型番
ケーブル長(m)
芯数
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
0.5
40
10

1個

7,662円( 8,428円 )

在庫品1日目

当日出荷可能

2
40
10

1個

11,340円( 12,474円 )

在庫品1日目

当日出荷可能

3
40
10

1個

12,732円( 14,005円 )

在庫品1日目

当日出荷可能

0.5
20
10

1個

3,876円( 4,264円 )

在庫品1日目

当日出荷可能

1
20
10

1個

4,431円( 4,874円 )

在庫品1日目

当日出荷可能

2
20
10

1個

4,936円( 5,430円 )

在庫品1日目

当日出荷可能

3
20
10

1個

6,461円( 7,107円 )

在庫品1日目

当日出荷可能

0.5
34
10

1個

5,847円( 6,432円 )

在庫品1日目

当日出荷可能

2
34
10

1個

7,476円( 8,224円 )

在庫品1日目

当日出荷可能

3
34
10

1個

10,081円( 11,089円 )

在庫品1日目

当日出荷可能

0.5
40
10

1個

5,869円

3,347円

( 3,682円 )

在庫品1日目

当日出荷可能

3
40
10

1個

10,935円( 12,029円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・細くて柔軟で曲げやすい！
・狭いダクト内も楽々配線 WAGO PMやわらかケーブル。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

概要・仕様

仕様

定格温度/電圧80 ℃/30V導体抵抗222 Ω/km 以下（20 ℃ 以下）導体AWG 28
絶縁抵抗1 MΩ/km 以上絶縁耐力AC 500V/minシースPVC：黒（シールドなし）、白（シールド付き）
※本製品は固定用ケーブルのため、可動部分には使用できません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
