タカチ電機工業

タカチ電機工業

フランジ足付防水アルミケース EXWFシリーズ

フランジ足付防水アルミケース EXWFシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ブラック／ブラック（BB）
  • ブラック／グレー（BG）
  • ブラック／ネイビー（BN）
  • シルバー／ブラック（SB）
  • シルバー／グレー（SG）
  • シルバー／ネイビー（SN）
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,615円 ～ 15,087円
税込価格
1,777円 ～ 16,596円

【特長】・アルミ押出材防水ケースです・上下カバーは分割していて、基板や機器の組...

詳細情報を確認する

型番

未確定438件の候補があります。

Loading...

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

フランジ足付で壁付型の防水アルミケース

テクニカルデータ
保護等級：IP65/54 ※サイズによりIPが異なります。
※直接雨の当たる屋外には設置不可

付属ビス

EXWF7-□、9-□：六角穴付M2.5×8×8本

EXWF11-□、15-□：六角穴付M3×10×8本

EXWF20-□：六角穴付M4×12×8本

EXWF24-□、30-□：六角穴付M5×12×8本

六角レンチ

この商品の構成内容

この商品の構成部品

上下カバーの寸法図はメーカーカタログのP4-19～22参照下さい。

No.名称個数材質色/面処理
1フランジ付側板2PC+ABS樹脂（UL94V-0 主成分）塗装無：ブラック・グレー
塗装付：ネイビー
2上カバー1アルミ押出材 A6063S-T5シルバー・ブラック/アルマイト＆クリア塗装
3下カバー1アルミ押出材 A6063S-T5シルバー・ブラック/アルマイト＆クリア塗装
4ガスケット2シリコンゴム・EPDMスポンジブラック
5カバー用ガスケット2シリコンスポンジホワイトグレー
6取付ビス（六角穴付）8ステンレス無処理
-※Oリング8NBRブラック

OリングはEXWF20-□、EXWF24-□、EXWF30-□のみに付属します。

ガスケットの材質はEXWF15-10までがシリコンゴム、EXWF20-6からはEPDMスポンジです。

色仕様（下記6タイプからご選択頂けます。）

記号［S］［B］ シルバー/ブラック［S］［G］ シルバー/グレー［S］［N］ シルバー/ネイビー
色
記号［B］［B］ ブラック/ブラック［B］［G］ ブラック/グレー［B］［N］ ブラック/ネイビー
色

※フランジ付側板のブラック・グレーは樹脂材料色、ネイビー色は表面塗装で着色をしております。

この商品の外形図

この商品の規格表

EXWFシリーズをご注文の際は型番末尾□□に色記号を付けて下さい。

型番外寸法有効寸法
WHDLabc
EXWF7-3-6□□66345782472046
EXWF7-3-9□□663484109472073
EXWF7-3-11□□6634107132472096
EXWF7-4-6□□66445782473046
EXWF7-4-9□□664484109473073
EXWF7-4-11□□6644107132473096
EXWF7-6-6□□66595782474546
EXWF7-6-9□□665984109474573
EXWF7-6-11□□6659107132474596
EXWF9-4-7□□86396894.8672556
EXWF9-4-10□□863998124.8672586
EXWF9-4-13□□8639128154.86725116
EXWF9-5-7□□86496894.8673556
EXWF9-5-10□□864998124.8673586
EXWF9-5-13□□8649128154.86735116
EXWF9-6-7□□86646894.8675056
EXWF9-6-10□□866498124.8675086
EXWF9-6-13□□8664128154.86750116
EXWF11-4-9□□11341.587119.8892474
EXWF11-4-13□□11341.5127159.88924114
EXWF11-4-17□□11341.5173205.88924160
EXWF11-6-9□□11356.587119.8893974
EXWF11-6-13□□11356.5127159.88939114
EXWF11-6-17□□11356.5173205.88939160
EXWF11-7-9□□11371.587119.8895474
EXWF11-7-13□□11371.5127159.88954114
EXWF11-7-17□□11371.5173205.88954160
EXWF15-5-11□□14847106146.21072993
EXWF15-5-15□□14847146186.210729133
EXWF15-5-20□□14847196236.210729183
EXWF15-6-11□□14862106146.21074493
EXWF15-6-15□□14862146186.210744133
EXWF15-6-20□□14862196236.210744183
EXWF15-8-11□□14882106146.21076493
EXWF15-8-15□□14882146186.210764133
EXWF15-8-20□□14882196236.210764183
EXWF15-10-11□□148102106146.21078493
EXWF15-10-15□□148102146186.210784133
EXWF15-10-20□□148102196236.210784183
EXWF20-6-14□□19557138186.613235120
EXWF20-6-19□□19557190238.613235172
EXWF20-6-25□□19557243291.613235225
EXWF20-6-30□□19557298346.613235280
EXWF20-8-14□□19575138186.613253120
EXWF20-8-19□□19575190238.613253172
EXWF20-8-25□□19575243291.613253225
EXWF20-8-30□□19575298346.613253280
EXWF20-10-14□□19595138186.613273120
EXWF20-10-19□□19595190238.613273172
EXWF20-10-25□□19595243291.613273225
EXWF20-10-30□□19595298346.613273280
EXWF20-12-14□□195120138186.613298120
EXWF20-12-19□□195120190238.613298172
EXWF20-12-25□□195120243291.613298225
EXWF20-12-30□□195120298346.613298280
EXWF24-7-17□□24065165213.617743147
EXWF24-7-23□□24065225273.617743207
EXWF24-7-29□□24065285333.617743267
EXWF24-7-35□□24065345393.617743327
EXWF24-9-17□□24090165213.617768147
EXWF24-9-23□□24090225273.617768207
EXWF24-9-29□□24090285333.617768267
EXWF24-9-35□□24090345393.617768327
EXWF24-12-17□□240115165213.617793147
EXWF24-12-23□□240115225273.617793207
EXWF24-12-29□□240115285333.617793267
EXWF24-12-35□□240115345393.617793327
EXWF30-9-25□□29893247295.623168228
EXWF30-9-32□□29893317365.623168298
EXWF30-9-40□□29893397445.623168378
EXWF30-14-25□□298143247295.6231118228
EXWF30-14-32□□298143317365.6231118298
EXWF30-14-40□□298143397445.6231118378

※EXWF30-9、30-14の保護等級を取得予定です。詳細はホームページにて掲載します。

取付ビスの締め付けの強弱により、ガスケットが伸縮するため多少前後します。

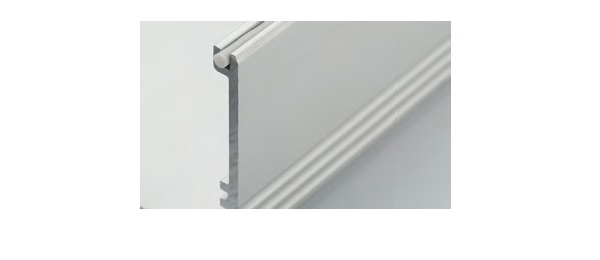

カバー用ガスケット取付方法

ガスケットは下カバー勘合溝に入れ込んで下さい。

ガスケットは多少はみ出るように溝に差し込ん
で、パネルの内側と接触させて下さい。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ
型番
外形寸法W 横(幅)
外形寸法H 縦(高さ)
外形寸法D 奥行(厚み)
保護機能（耐環境性）
塗装色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
66
34
58
IP65
ブラック
10

1個

1,615円( 1,777円 )

2日目

66
34
58
IP65
ブラック/グレー
10

1個

1,615円( 1,777円 )

2日目

66
34
58
IP65
ブラック/ネイビーブルー
10

1個

2,270円( 2,497円 )

2日目

66
34
58
IP65
シルバー/ブラック
10

1個

1,615円( 1,777円 )

2日目

66
34
58
IP65
シルバー/グレー
10

1個

1,615円( 1,777円 )

2日目

66
34
58
IP65
シルバー/ネイビーブルー
10

1個

2,270円( 2,497円 )

2日目

66
34
85
IP65
ブラック
10

1個

1,769円( 1,946円 )

2日目

66
34
85
IP65
ブラック/グレー
10

1個

1,769円( 1,946円 )

2日目

66
34
85
IP65
ブラック/ネイビーブルー
10

1個

2,348円( 2,583円 )

2日目

66
34
85
IP65
シルバー/ブラック
10

1個

1,769円( 1,946円 )

2日目

66
34
85
IP65
シルバー/グレー
10

1個

1,769円( 1,946円 )

2日目

66
34
85
IP65
シルバー/ネイビーブルー
10

1個

2,348円( 2,583円 )

2日目

66
34
108
IP65
ブラック
10

1個

1,846円( 2,031円 )

2日目

66
34
108
IP65
ブラック/グレー
10

1個

1,846円( 2,031円 )

2日目

66
34
108
IP65
ブラック/ネイビーブルー
10

1個

2,383円( 2,621円 )

2日目

66
34
108
IP65
シルバー/ブラック
10

1個

1,846円( 2,031円 )

2日目

66
34
108
IP65
シルバー/グレー
10

1個

1,846円( 2,031円 )

2日目

66
34
108
IP65
シルバー/ネイビーブルー
10

1個

2,383円( 2,621円 )

2日目

66
44
58
IP65
ブラック
10

1個

1,769円( 1,946円 )

2日目

66
44
58
IP65
ブラック/グレー
10

1個

1,769円( 1,946円 )

2日目

66
44
58
IP65
ブラック/ネイビーブルー
10

1個

2,309円( 2,540円 )

2日目

66
44
58
IP65
シルバー/ブラック
10

1個

1,769円( 1,946円 )

2日目

66
44
58
IP65
シルバー/グレー
10

1個

1,769円( 1,946円 )

2日目

66
44
58
IP65
シルバー/ネイビーブルー
10

1個

2,309円( 2,540円 )

2日目

66
44
85
IP65
ブラック
10

1個

1,868円( 2,055円 )

2日目

66
44
85
IP65
ブラック/グレー
10

1個

1,868円( 2,055円 )

2日目

66
44
85
IP65
ブラック/ネイビーブルー
10

1個

2,385円( 2,624円 )

2日目

66
44
85
IP65
シルバー/ブラック
10

1個

1,868円( 2,055円 )

2日目

66
44
85
IP65
シルバー/グレー
10

1個

1,868円( 2,055円 )

2日目

66
44
85
IP65
シルバー/ネイビーブルー
10

1個

2,385円( 2,624円 )

2日目

66
44
108
IP65
ブラック
10

1個

2,000円( 2,200円 )

2日目

66
44
108
IP65
ブラック/グレー
10

1個

2,000円( 2,200円 )

2日目

66
44
108
IP65
ブラック/ネイビーブルー
10

1個

2,465円( 2,712円 )

2日目

66
44
108
IP65
シルバー/ブラック
10

1個

2,000円( 2,200円 )

2日目

66
44
108
IP65
シルバー/グレー
10

1個

2,000円( 2,200円 )

2日目

66
44
108
IP65
シルバー/ネイビーブルー
10

1個

2,465円( 2,712円 )

2日目

66
59
58
IP65
ブラック
10

1個

2,011円( 2,212円 )

2日目

66
59
58
IP65
ブラック/グレー
10

1個

2,011円( 2,212円 )

2日目

66
59
58
IP65
ブラック/ネイビーブルー
10

1個

2,575円( 2,833円 )

2日目

66
59
58
IP65
シルバー/ブラック
10

1個

2,011円( 2,212円 )

2日目

66
59
58
IP65
シルバー/グレー
10

1個

2,011円( 2,212円 )

2日目

66
59
58
IP65
シルバー/ネイビーブルー
10

1個

2,575円( 2,833円 )

2日目

66
59
85
IP65
ブラック
10

1個

1,956円( 2,152円 )

2日目

66
59
85
IP65
ブラック/グレー
10

1個

1,956円( 2,152円 )

2日目

66
59
85
IP65
ブラック/ネイビーブルー
10

1個

2,560円( 2,816円 )

2日目

66
59
85
IP65
シルバー/ブラック
10

1個

1,956円( 2,152円 )

2日目

66
59
85
IP65
シルバー/グレー
10

1個

1,956円( 2,152円 )

2日目

66
59
85
IP65
シルバー/ネイビーブルー
10

1個

2,560円( 2,816円 )

2日目

66
59
108
IP65
ブラック
10

1個

2,044円( 2,248円 )

2日目

66
59
108
IP65
ブラック/グレー
10

1個

2,044円( 2,248円 )

2日目

66
59
108
IP65
ブラック/ネイビーブルー
10

1個

2,620円( 2,882円 )

2日目

66
59
108
IP65
シルバー/ブラック
10

1個

2,044円( 2,248円 )

2日目

66
59
108
IP65
シルバー/グレー
10

1個

2,044円( 2,248円 )

2日目

66
59
108
IP65
シルバー/ネイビーブルー
10

1個

2,620円( 2,882円 )

2日目

86
39
69
IP65
ブラック
10

1個

2,055円( 2,261円 )

2日目

86
39
69
IP65
ブラック/グレー
10

1個

2,055円( 2,261円 )

2日目

86
39
69
IP65
ブラック/ネイビーブルー
10

1個

2,614円( 2,875円 )

2日目

86
39
69
IP65
シルバー/ブラック
10

1個

2,055円( 2,261円 )

2日目

86
39
69
IP65
シルバー/グレー
10

1個

2,055円( 2,261円 )

2日目

86
39
69
IP65
シルバー/ネイビーブルー
10

1個

2,614円( 2,875円 )

2日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 8
  8. 次へ

Loading...

詳細情報

基本情報

【特長】
・アルミ押出材防水ケースです
・上下カバーは分割していて、基板や機器の組込みがし易い構造です
【用途】
・フランジ足付で壁付型のコントローラーや通信機器に最適です

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

フランジ足付防水アルミケース EXWFシリーズ

フランジ足付防水アルミケース EXWFシリーズ

    AW型フランジ足付 防水・防塵アルミケース

    AW型フランジ足付 防水・防塵アルミケース

      MBC型フランジ足付アルミケース

      MBC型フランジ足付アルミケース

        フランジ足付アルミケース EXPFシリーズ（アルミパネルタイプ）

        フランジ足付アルミケース EXPFシリーズ（アルミパネルタイプ）

          フランジ足付アルミケース EXEFシリーズ（EMCシールドタイプ）

          フランジ足付アルミケース EXEFシリーズ（EMCシールドタイプ）

            AWN型 防水・防塵アルミケース

            AWN型 防水・防塵アルミケース

              EXWシリーズ コーナーガード付アルミケースIP65防水タイプ

              EXWシリーズ コーナーガード付アルミケースIP65防水タイプ

                コーナーガード付アルミケース EXPシリーズ（アルミパネルタイプ）

                コーナーガード付アルミケース EXPシリーズ（アルミパネルタイプ）

                  コーナーガード付アルミケース AUGシリーズ

                  コーナーガード付アルミケース AUGシリーズ

                    コーナーガード付アルミケース UCGシリーズ

                    コーナーガード付アルミケース UCGシリーズ

                      プロテクター付アルミケース AWPシリーズ

                      プロテクター付アルミケース AWPシリーズ

                        チルトレッグ付アルミケース EXPTシリーズ

                        チルトレッグ付アルミケース EXPTシリーズ

                          防水・防塵アルミダイキャストボックス ALCシリーズ

                          防水・防塵アルミダイキャストボックス ALCシリーズ
                            メーカー タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業 タカチ電機工業
                            通常価格 1,615円～ 2,210円～ 845円～ 1,804円～ 2,138円～ 2,058円～ 1,452円～ 1,716円～ 8,886円～ 6,410円～ 4,100円～ 5,071円～ 4,750円～
                            通常出荷日 2日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 2日目   2日目   2日目   在庫品1日目～   当日出荷可能 2日目   2日目   2日目   2日目   2日目   2日目
                            端子台有無 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し 端子台無し
                            材質 アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミ アルミダイキャスト
                            穴加工対応 特注のみ対応 特注のみ対応 特注のみ対応 特注のみ対応 - 特注のみ対応 特注のみ対応 特注のみ対応 非対応 特注のみ対応 特注のみ対応 非対応 特注のみ対応
                            形状 パネル型 指定なし コの字型 パネル型 パネル型 指定なし パネル型 パネル型 サッシ型 パネル型 指定なし パネル型 指定なし
                            設置 屋内 屋内・屋外兼用 屋内 屋内 屋内 屋内・屋外兼用 屋内・屋外兼用 屋内 - 屋内 屋内・屋外兼用 - 屋内・屋外兼用

                            フランジ足付防水アルミケース EXWFシリーズのレビュー

                            この商品のレビューはありません レビューを書く

                            アルミボックス・アルミケースカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            エレクトロニクス部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
